铁塔组立及接地施工标准工艺作业指导书(第三分册 接地施工作业指导书)

一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。

线路总体走向由北向南走线。

本工程线路全长2x13.198km，双回路建设，线路全长2x13.198km，新建铁塔基础及铁塔组立40基，波折系数1.3。

其中直线塔16基，耐张塔24基，终端塔3基。

基础重要采用斜柱式基础、掏挖式基础，基础和铁塔所有采用地脚螺栓连接。

本工程导线采用2xLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140，最大使用张力21194N。

二. 编制阐明为了保证本工程铁塔接地施工质量，抵达创优原则，特编制本作业指导书，对接地坑开挖旳施工、工艺与埋设质量做统一规定。

本作业指导书是对接地施工图纸旳深入阐明与补充，与接地施工图不符之处，以施工图阐明为主。

三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用旳详细接地装置形式详见《塔位明细表》，其重要旳安装措施详见接地安装图，所埋设旳接地装置应避开地下设施及房屋等，埋设旳深度和长度都应抵达设计值，并抵达有关旳接地电阻值规定，当接地电阻不能满足规定期，应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。

对少数旳铁塔采用集中接地模块，同步为保证两端电站旳出线段耐雷水平，N1-N6，N34-N39段铁塔工频接地电阻应不不不大于7Ω。

本工程接地装置型号有：丁型、JD型接地。

详细参数如下：接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖，若跟开较大，应合适旳增大接地大方框和坑底深埋小环长度。

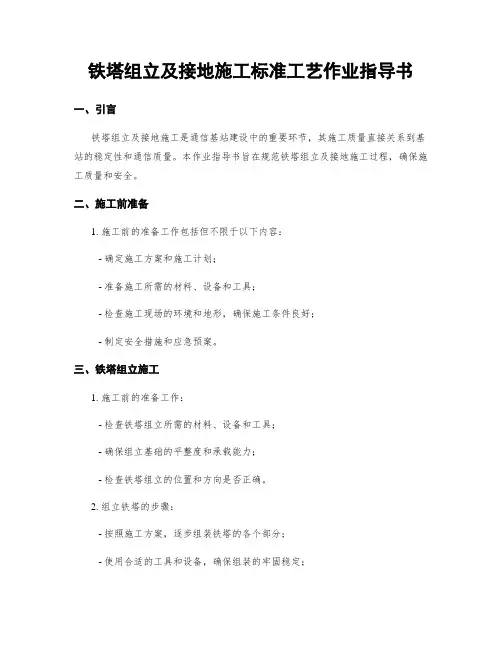

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是通信基站建设中的重要环节，其施工质量直接关系到基站的稳定性和通信质量。

本作业指导书旨在规范铁塔组立及接地施工过程，确保施工质量和安全。

二、施工前准备1. 施工前的准备工作包括但不限于以下内容：- 确定施工方案和施工计划；- 准备施工所需的材料、设备和工具；- 检查施工现场的环境和地形，确保施工条件良好；- 制定安全措施和应急预案。

三、铁塔组立施工1. 施工前的准备工作：- 检查铁塔组立所需的材料、设备和工具；- 确保组立基础的平整度和承载能力；- 检查铁塔组立的位置和方向是否正确。

2. 组立铁塔的步骤：- 按照施工方案，逐步组装铁塔的各个部分；- 使用合适的工具和设备，确保组装的牢固稳定；- 检查组装后的铁塔是否符合设计要求。

3. 铁塔组立的质量控制：- 进行铁塔的垂直度和水平度检测；- 检查铁塔各个部分的连接是否牢固；- 检查铁塔的表面是否平整，无明显的缺陷。

四、接地施工1. 接地施工前的准备工作：- 确定接地位置和数量；- 准备接地所需的材料和设备；- 清理接地位置周围的杂物和污物。

2. 接地施工的步骤：- 在接地位置挖掘合适的接地坑；- 安装接地体，确保接地体与地面紧密接触；- 连接接地体与铁塔的接地线。

3. 接地施工的质量控制：- 测量接地电阻，确保符合规定的要求；- 检查接地体和接地线的连接是否牢固；- 检查接地位置周围是否有其他干扰物。

五、施工安全措施1. 施工过程中，必须遵守以下安全措施：- 戴好安全帽、安全鞋等个人防护装备；- 严禁酒后施工和超负荷作业；- 注意施工现场的通风和照明；- 禁止在高处施工时玩笑和嬉戏。

2. 应急预案：- 制定施工现场的应急预案，包括火灾、意外伤害等紧急情况的处理方法；- 配备必要的急救设备和人员，确保及时救治伤员。

六、总结本作业指导书详细介绍了铁塔组立及接地施工的标准工艺和作业流程。

在施工过程中，施工人员必须严格按照本指导书的要求进行施工，确保施工质量和安全。

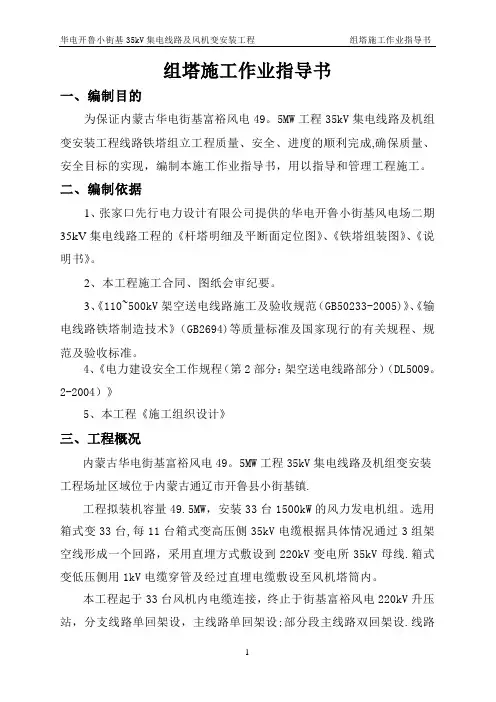

组塔施工作业指导书一、编制目的为保证内蒙古华电街基富裕风电49。

5MW工程35kV集电线路及机组变安装工程线路铁塔组立工程质量、安全、进度的顺利完成,确保质量、安全目标的实现，编制本施工作业指导书，用以指导和管理工程施工。

二、编制依据1、张家口先行电力设计有限公司提供的华电开鲁小街基风电场二期35kV集电线路工程的《杆塔明细及平断面定位图》、《铁塔组装图》、《说明书》。

2、本工程施工合同、图纸会审纪要。

3、《110~500kV架空送电线路施工及验收规范（GB50233-2005)》、《输电线路铁塔制造技术》（GB2694)等质量标准及国家现行的有关规程、规范及验收标准。

4、《电力建设安全工作规程（第2部分：架空送电线路部分）（DL5009。

2-2004）》5、本工程《施工组织设计》三、工程概况内蒙古华电街基富裕风电49。

5MW工程35kV集电线路及机组变安装工程场址区域位于内蒙古通辽市开鲁县小街基镇.工程拟装机容量49.5MW，安装33台1500kW的风力发电机组。

选用箱式变33台,每11台箱式变高压侧35kV电缆根据具体情况通过3组架空线形成一个回路，采用直埋方式敷设到220kV变电所35kV母线.箱式变低压侧用1kV电缆穿管及经过直埋电缆敷设至风机塔筒内。

本工程起于33台风机内电缆连接，终止于街基富裕风电220kV升压站，分支线路单回架设，主线路单回架设;部分段主线路双回架设.线路全长约28.13km，其中分支线路长9.59km；主线路全长18.53km(其中3。

3 km为双回架设）.全线路杆塔总基数166基，其中铁塔59基，混凝土杆107基.本工程线路铁塔塔腿的编号为面向大号侧左下为A，左上为B，右上为C，右下为D,塔腿编号统一如下图：大号侧小号侧塔腿位置编号图四、主要工程量统计五、主要施工工艺针对本工程铁塔塔型及现场较为平坦的地形条件,本工程采用外拉线抱杆分解组立铁塔，抱杆座落方式为塔内单腿固定式.其施工工艺流程如下图所示：铁塔组立施工工艺流程图（一）、施工准备1、技术准备⑴施工作业人员进场后,立即组织熟悉和审查施工图纸、技术文件及有关的技术要求。

目录一、适用范围 (2)二、编制依据 (3)三、天气条件及作业现场要求 (6)四、工器具材料清册 (6)五、施工段别划分 (9)六、铁塔组立前准备工作 (10)七．技术要求 (11)八、质量、工艺要求 (13)九．铁塔组立方案 (16)十．铁塔组立安全措施 (28)十一、危险点分析及作业安全注意事项 (31)十二、铁塔数据表 (32)一、适用范围（铁本指导书适用于西康电铁复线110kV供电工程杆塔组立作业。

塔用分段组装法）二、编制依据《110—500kV架空电力线路施工及验收规范》 GB50233-2005《电力建设安全工作规程（第2部分）架空电力线路》（DL5009.2-2004）西康电铁复线110kV供电工程施工图纸。

《国家电网公司输变电工程工艺标准库》基建质量【2010】100号《国家电网公司工程建设质量责任考核办法（试行）》（国家电网基建﹝2006﹞674号）《国家电网公司基建质量管理规定（试行）》（国家电网基建﹝2006﹞699号）三、工程概况：西康电铁复线110kV供电工程（商洛段）输电线路部分主要包括两大部分：一、110kV柞水至镇安输电线路，简称110kV柞镇线。

110kV柞镇线起于330kV柞水变110kV出线门架，止于110kV镇安变进线门架，主要由两段组成：⑴、330kV柞水变110kV出线段，该段为新建电缆线路，起于运行的柞杏线1#铁塔，钻过西康电铁及运行的110kV柞镇双回输电线路，止于新建110kV柞镇线1#铁塔，长度：0.883km，采用64/110-YJW02-1×630mm2单芯铜导体交联聚乙烯护套、皱纹铝包防水层电缆；⑵、新建110kV柞镇线1#—110kV镇安变进线门架段，该段为新建架空单回全铁塔输电线路，亘长26.35 km，全线导线除18#—20#采用LHaGJ-300/20铝合金导线外，其余均采用LGJ-300/40钢芯铝绞线，地线一根采用GJ-80镀锌钢绞线，另一根采用OPGW 复合光缆。

铁塔作业指导书一、指导原则铁塔作业是一项高风险的工作，为确保施工人员的安全和作业质量，制定本指导书，明确作业流程和操作要求。

请施工人员严格遵守以下指导原则：1. 前期准备充分：在进行铁塔作业前，必须进行详细的前期准备工作，包括场地的勘察和处理、材料和设备的准备、天气和环境的评估等。

2. 队伍组织合理：选择经验丰富、技术熟练的施工人员组成作业队伍，并确保配备足够的劳动力、机械设备和工具。

3. 遵守安全规范：施工人员必须遵守相关的安全规范和标准，正确佩戴安全防护用具，并熟练掌握紧急救援措施。

4. 作业流程规范：按照作业流程进行作业，严禁越权作业、违章操作和超负荷作业。

5. 定期检查维护：铁塔作业完成后，应对设备进行检查和维护，确保其性能和稳定性不受影响。

二、作业准备1. 勘察场地：在进行铁塔作业前，必须进行详细的场地勘察工作，包括地形、地基、地下管线的情况等。

勘察结束后，应清理场地，确保无任何障碍物。

2. 安全措施：根据实际工程要求，制定安全措施，明确作业人员的职责和权限。

必要时，设立相应的安全警示牌和警示标识。

3. 确保作业人员熟悉操作手册：提供详细的操作手册，并确保作业人员已经熟练掌握操作步骤和注意事项。

三、作业流程1. 组织作业队伍：根据实际工程要求和作业进度，合理组织作业队伍，并明确各个成员的职责和任务分配。

2. 装卸设备：根据实际需求，使用起重机等设备进行对铁塔部件的装卸作业。

装卸过程中，必须保证作业人员的安全，并确保装卸操作的准确性和稳定性。

3. 检查材料和设备：在铁塔组装之前，必须对所有材料和设备进行检查，确保其完好无损，并进行相应的标记和记录。

4. 组装铁塔：按照铁塔组装顺序，进行组装作业。

在组装过程中，必须注意配件的安装位置和角度，确保整个铁塔结构的稳定性和牢固性。

5. 固定铁塔：完成铁塔组装后，必须对其进行固定，确保其不受外力影响和自然灾害的损害。

6. 检查和调试：完成固定后，对铁塔进行检查和调试，确保其性能和功能正常。

铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本，以帮助施工人员正确、高效地进行铁塔组立施工作业。

本指导书范本包含了必要的注意事项和操作步骤，以确保施工过程安全可靠。

2. 前期准备在进行铁塔组立施工之前，需要进行必要的前期准备工作。

以下是一些常见的准备工作：•制定详细的施工计划，包括工程量、施工时间、安全措施等内容；•获取相关施工许可证和证书，确保施工合法合规；•检查施工设备和工具，确保其完好无损；•组织施工人员，分工合理，确保工作高效有序；•查阅施工图纸和设计文件，了解施工要求和规范。

3. 施工步骤3.1. 现场布置在铁塔组立施工现场，需要进行合理的布置，以确保施工过程的安全和高效。

以下是一些建议的布置步骤：1.清理施工现场，清除垃圾和杂物；2.绘制标识线，界定施工区域；3.铺设防滑垫，确保施工地面平整稳固；4.设置警示标志，提醒他人注意。

3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤，需要按照设计要求和规范进行。

以下是一些常见的施工步骤：1.准备好组立所需的铁塔零部件，检查其数量和规格是否符合要求；2.将组立部件按照设计图纸的要求进行分类和排序；3.根据设计要求，确定起重设备和吊装工艺，并进行相应的准备工作；4.将起重设备的吊钩连接到组立部件上，并进行确认，确保连接安全可靠；5.在起吊过程中，操作人员应按照指挥员的指示进行，确保起吊顺利；6.将组立部件准确地安装到指定位置，并根据要求进行固定。

3.3. 安全措施在铁塔组立施工过程中，安全措施至关重要。

以下是一些应遵循的安全措施：•穿戴必要的安全装备，包括安全帽、防护眼镜、耳塞等；•遵守施工现场的安全规定，不得随意越过警示线；•严禁在施工中吸烟或使用明火；•注意施工现场的秩序和卫生，及时清理施工垃圾；•在高空作业时，需使用安全绳索或安全带保护。

4. 施工质量控制在铁塔组立施工过程中，质量控制是十分重要的。

以下是一些常见的质量控制措施：•对铁塔组立的每个步骤进行检查和评估，确保操作正确；•对组立部件进行定期检验，检查其表面是否有损伤；•检查铁塔的垂直度和水平度，确保其符合设计要求；•在组立结束后，进行终检，确保铁塔满足要求。

铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作：1、根据工程安排对待施工区域进行测量和标识，绘制平面图、平面布置图和立面布置图，并与设计图对比。

2、对施工区域进行安全检查，将场地整理平整，清理垃圾、杂草等物品。

3、确定好整个施工区域的环境保护措施，保证施工现场的环境卫生。

4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。

5、进行吊装机具的检查和检修。

保证设备的完好性和安全性。

二、施工技术要求1、施工多由专业队伍进行，施工时，严格按照设计图纸和施工方案进行组建施工。

2、安装前需对铁塔和基础进行粗略测量，对不符合要求的需进行局部加固，以保证安全。

3、对钢结构进行清理处理，将表面的锈蚀物、脱漆等杂物清除干净。

4、进行塔架组装之前，首先要对塔吊进行预拉升。

5、需要注意在组装、起卧、打桩及设备架等工序中，压板、斜撑、立柱应该正确认放。

6、应在室外安排施工位置，确保空气流通性，尤其在高温夏季时，施工人员应该减少户外作业时间。

7、施工过程中，施工人员应该进行相互配合，敬业务实，遵守施工期间的安全、环境保护等各项规定。

三、常见施工问题及处理1、钢材加工问题：发现不符合规格、长度和弯曲度变化大等情况，应该及时对其进行改变，更换不符合规格的材料。

2、基础难题：在基础准备过程中，遇到软岩、泥土问题，应该进行加强处理，避免进一步的扩大坑深和坑形。

3、安全事件：施工过程中，如有安全事件发生，应一时间向工程技术人员上报，及时处理。

4、技术问题：针对工程技术人员无法解决的问题，可请教本领域组织专家，及时解决疑问。

四、施工验收1、施工前，应严格按照施工计划和施工要求，对要施工的地点、设备和物料进行预验收。

2、组装和焊接过程中，应注意对于堆积和凹凸不平之处进行理顺，且各接头表面应平整光滑。

3、现场的焊接作业，要求在无风、安静的环境下施工（如有必要，使用隔离帘）。

4、完工后，对铁塔系统进行全面的检测、检验，确保材料、焊缝、结构的质量是合格的，与设计指标相匹配。

铁塔作业指导书一、作业概述铁塔作业是指对铁塔设施进行维护、安装、改造等工作的操作过程。

为确保作业效果，提高安全性，降低事故风险，特制定此指导书，指导作业人员在铁塔作业中遵守相关规定，采取正确的操作措施。

二、作业前准备1. 安全培训：作业人员需经过公司的安全培训，了解铁塔作业的风险和防范措施，并取得相应的资质证书。

2. 审查工艺：仔细阅读施工图纸和作业方案，确保了解作业要求及所需工具、设备的规格、性能等信息。

3. 环境检查：对作业现场进行全面的环境检查，包括勘察地形、确定周边建筑物、电线等情况，以保证安全作业。

三、作业装备1. 安全防护器材：作业人员需佩戴符合国家标准的安全帽、防护手套、护目镜、耳塞等个人防护装备，确保人身安全。

2. 作业工具：根据作业要求，携带必要的工具和设备，如扳手、螺丝刀、吊索等，以方便作业进行。

四、作业流程1. 确定作业范围：根据施工图纸和作业方案，确定作业的具体范围和要求。

2. 搭建安全平台：对于高空作业，应先搭建符合安全要求的作业平台，确保作业人员的安全。

3. 设备调试：对于使用的机械设备，应进行必要的检查和调试，确保各项功能正常。

4. 作业准备：作业前，需对工具、设备和作业人员进行检查，确保一切就绪。

5. 安全检查：进行安全检查，如检查各项操作是否规范、作业人员是否佩戴安全防护装备等。

6. 作业操作：按照作业方案和操作要求，有序地进行作业操作。

7. 作业现场管理：在作业过程中，应设置标志牌、警示灯等，以提醒周围人员注意安全。

8. 安全监控：在作业过程中，进行安全监控，及时发现和解决作业中的安全隐患。

9. 作业结束：作业结束后，清理作业现场，将工具、设备归位并进行检查和储存。

五、安全注意事项1. 严禁携带易燃、易爆品进入作业现场。

2. 严禁吸烟、玩火等火源接近作业区。

3. 作业人员应保证身体健康，不得饮酒、吸毒等影响作业安全的行为。

4. 作业人员需保持清醒、专注，避免产生注意力分散的情况。

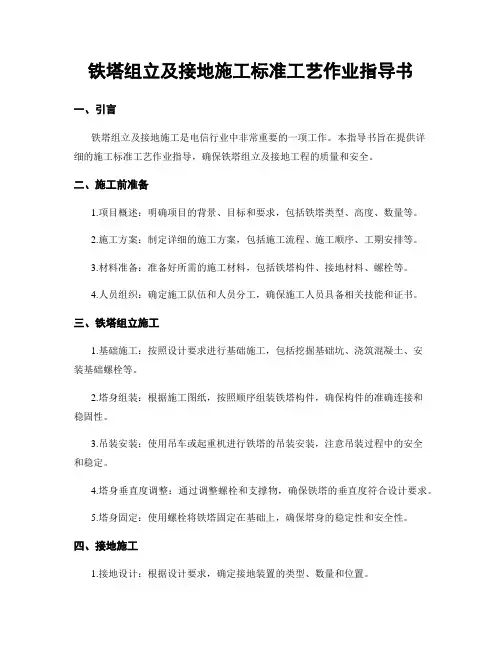

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是电信行业中非常重要的一项工作。

本指导书旨在提供详细的施工标准工艺作业指导，确保铁塔组立及接地工程的质量和安全。

二、施工前准备1.项目概述：明确项目的背景、目标和要求，包括铁塔类型、高度、数量等。

2.施工方案：制定详细的施工方案，包括施工流程、施工顺序、工期安排等。

3.材料准备：准备好所需的施工材料，包括铁塔构件、接地材料、螺栓等。

4.人员组织：确定施工队伍和人员分工，确保施工人员具备相关技能和证书。

三、铁塔组立施工1.基础施工：按照设计要求进行基础施工，包括挖掘基础坑、浇筑混凝土、安装基础螺栓等。

2.塔身组装：根据施工图纸，按照顺序组装铁塔构件，确保构件的准确连接和稳固性。

3.吊装安装：使用吊车或起重机进行铁塔的吊装安装，注意吊装过程中的安全和稳定。

4.塔身垂直度调整：通过调整螺栓和支撑物，确保铁塔的垂直度符合设计要求。

5.塔身固定：使用螺栓将铁塔固定在基础上，确保塔身的稳定性和安全性。

四、接地施工1.接地设计：根据设计要求，确定接地装置的类型、数量和位置。

2.接地材料准备：准备好接地材料，包括接地线、接地极、接地剂等。

3.接地极安装：按照设计要求，挖掘接地极孔并安装接地极，确保接地极与土壤的良好接触。

4.接地线敷设：将接地线敷设在地面上，注意保护接地线不受损坏。

5.接地剂施工：根据设计要求，在接地极周围施工接地剂，提高接地装置的接地效果。

6.接地测试：使用接地测试仪器对接地装置进行测试，确保接地电阻符合设计要求。

五、施工安全措施1.施工现场安全：确保施工现场的安全，设置警示标志、安全防护网等。

2.人员安全培训：对施工人员进行安全培训，提高其安全意识和应急处理能力。

3.施工设备检查：定期检查施工设备的安全性能，确保其正常运行。

4.施工作业规范：制定详细的施工作业规范，明确作业流程和安全要求。

六、质量控制1.施工图纸核对：施工前核对施工图纸，确保施工过程符合设计要求。

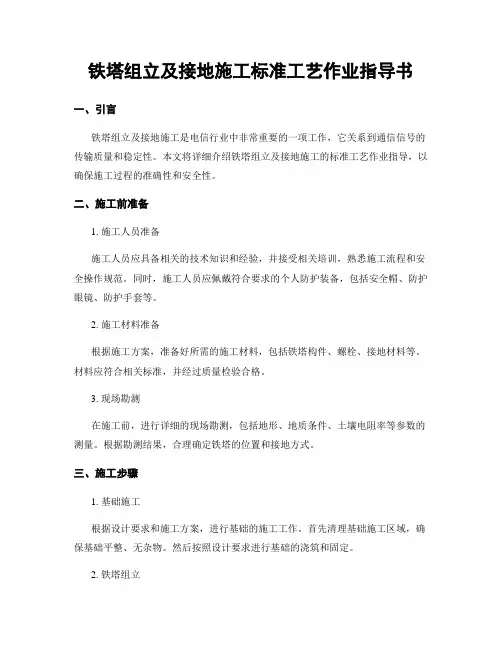

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是电信行业中非常重要的一项工作，它关系到通信信号的传输质量和稳定性。

本文将详细介绍铁塔组立及接地施工的标准工艺作业指导，以确保施工过程的准确性和安全性。

二、施工前准备1. 施工人员准备施工人员应具备相关的技术知识和经验，并接受相关培训，熟悉施工流程和安全操作规范。

同时，施工人员应佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 施工材料准备根据施工方案，准备好所需的施工材料，包括铁塔构件、螺栓、接地材料等。

材料应符合相关标准，并经过质量检验合格。

3. 现场勘测在施工前，进行详细的现场勘测，包括地形、地质条件、土壤电阻率等参数的测量。

根据勘测结果，合理确定铁塔的位置和接地方式。

三、施工步骤1. 基础施工根据设计要求和施工方案，进行基础的施工工作。

首先清理基础施工区域，确保基础平整、无杂物。

然后按照设计要求进行基础的浇筑和固定。

2. 铁塔组立将铁塔构件按照设计图纸和施工方案进行组装。

组装过程中要注意构件的安全性和准确性，确保各个构件之间的连接紧固可靠。

同时，根据设计要求进行塔身的垂直度和水平度检查，确保塔身的垂直度和水平度符合要求。

3. 螺栓安装在铁塔组装完成后，进行螺栓的安装。

螺栓应按照设计要求进行安装，确保连接坚固。

安装过程中，要注意螺栓的紧固力度，避免造成过紧或者过松。

4. 接地施工接地是铁塔施工中非常重要的一环，它能够有效地保护铁塔和通信设备免受雷击和静电的影响。

接地施工应按照设计要求进行，确保接地电阻符合要求。

接地材料应具备良好的导电性能，并经过质量检验合格。

5. 安全检查在施工完成后，进行安全检查，确保施工质量和安全性。

检查内容包括铁塔的垂直度和水平度、螺栓的紧固力度、接地电阻等。

如发现问题，及时进行调整和修复。

四、施工注意事项1. 安全第一在施工过程中，安全是首要考虑的因素。

施工人员应严格遵守安全操作规范，佩戴个人防护装备，确保施工过程的安全性。

铁塔组立施工作业指导书范本1. 引言本文档旨在为铁塔组立施工作业提供指导，确保施工作业的安全、高效进行。

本指导书适用于铁塔组立施工过程中的各个环节，包括工地准备、材料准备、塔身组装、天线及设备安装等。

施工人员应严格按照本指导书的要求进行作业。

2. 工地准备在开始施工之前，需要进行工地准备工作，以确保施工作业环境的安全和整洁。

2.1 清理工地清理工地是首要工作。

清理工地包括清除垃圾、杂草和其他障碍物，以保证施工人员的安全，并为施工作业提供充足的空间。

2.2 设置安全标志在工地的合适位置设置安全标志，并保持其可见性。

安全标志应包括施工区域的警示标志、禁止通行标志和必要的安全警告标识。

2.3 确保供电和通信设施在施工前，确保供电和通信设施的正常运行。

检查电源是否稳定，并确保通信设备与基站的连接正常。

3. 材料准备在组立铁塔之前，需要准备好相关材料和工具。

所有材料和工具应符合相关安全标准，并在使用前经过检查。

3.1 材料清单在进行施工作业之前，应编制一份材料清单。

材料清单应包括所需的钢管、螺栓、螺母、垫圈、塔身模板等。

根据具体铁塔的要求，材料清单可能会有所不同。

3.2 工具准备进行组立铁塔的施工作业时，需要准备好一些常用工具，例如榔头、扳手、螺丝刀、电钻等。

确保工具的质量良好，并在使用前进行检查。

4. 铁塔组装在开始组立铁塔之前，要确保施工人员已经熟悉了相关组装流程和注意事项。

4.1 钢管连接首先进行钢管的连接。

根据铁塔设计要求，选择合适的钢管进行连接。

使用螺栓、螺母和垫圈进行固定，确保连接牢固。

4.2 塔身组装将钢管按照设计要求进行组装。

在组装过程中，要确保每个连接点都正确使用和固定了合适的螺栓、螺母和垫圈。

组装完成后，进行检查，确保塔身的牢固和垂直度。

4.3 平衡调整在塔身组装完成后，进行平衡调整。

根据设计要求，使用调整工具进行塔身的垂直调整和水平调整，确保塔身垂直度和水平度符合要求。

5. 天线及设备安装完成铁塔的组装后，进行天线及设备的安装。

铁塔组立施工作业指导书(报审用)一、施工前准备工作1. 预先准备好所需的施工计划，施工设备和安全措施方案，并按照要求进行审核和批准。

2. 安排专业技术人员和高素质的工作人员，进行室外场地勘察和分析，并根据所获得的信息进行合理的工作规划。

3. 检查准备的设备是否符合安全标准，并进行必要的维护保养和修缮。

4. 组织工人进行相关培训，确保他们能够熟练掌握相关技术和安全操作方法。

二、施工过程及注意事项1. 确认铁塔组装区域的可行性和稳定性，并且确保地面坚实平整。

在施工前应该先进行复测和验收，检查铁塔组装区域的标准尺寸和水平度。

2. 选择合适的起重机进行工作，确保其能够承受合适的重量，提高安全系数。

同时，为起重机进行必要的维修和保养。

3. 按照所制定的计划，将每个钢筋架子分离开来，分别进行组装。

先将底部的部件安装好，并且确保其牢固稳定。

4. 在组装铁塔时，应该注意整个铁塔的平稳、垂直和水平度，确保其符合国家安全标准，同时也要注意铁塔的环境保护。

5. 进行铁塔组装时应该按照优先次序和安全原则。

在工作中，应该灵活调整和掌握工程进度，并及时处理问题。

三、施工后清理和监控1. 完成铁塔施工后应该进行清理工作，将工具和设备视野范围以外，并且将施工区域进行清洗消毒，确保环境卫生安全。

2. 进行质量检验工作，检查组装的铁塔是否符合规范和国家要求。

同时，进行精益求精，检查和修正可能存在的隐患。

3. 进行铁塔的监控和维护，并根据需要进行调整和改善。

对实际情况进行总体评估，在加强环保的同时提高铁塔的性能和可持续发展能力。

总结：1. 铁塔的组装施工是一个非常复杂的工作，应该严格按照要求进行计划制定，进行现场规划和分析。

2. 在组装过程中应该建立完善的安全措施，确保施工工人和设备的安全，彻底消除隐患。

3. 每个工人都应该熟练掌握安全操作技能，保证质量和效益，使铁塔的组装施工取得圆满成功。

1. 工程概况1.1为贯彻落实国家“西部大开发”和“西电东送”战略决策，发挥资源优势，提高利用效率，加强环境保护，推进跨区联网和跨区送电，中国南方电网有限责任公司建设龙滩水电站送出输变电工程改接线路工程。

其中第1标段由黑龙江省送变电工程公司中标承建，起点为河沙Ⅰ回216#塔（运行号）大号侧导地线挂孔和河沙Ⅱ回222#塔（运行号）导地线挂孔至标段分界塔（72#）小号侧导地线挂孔，线路长30.5公里（同塔双回路约29公里，单回线路约1.5公里）。

本段共用铁塔75基，其中直线塔58基，直线转角塔3基，耐张转角塔13基，终端塔1基,铁塔总重2502吨。

1.2本标段线路地形主要属低山地貌，间夹山间丘陵盆地，山坡坡度多为15～25度，零星分布有小型冲沟，局部边坡较陡，局部人工林较密。

本标段共配置22基长短腿铁塔。

2.施工规定2.1本工程铁塔基础的编号A 、B 、C 、D ，以线路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如图2-1所示 2.2脚钉安装规定：脚钉安装应符合设计和规范要求，脚钉弯钩一律朝上且在同一直线上，即在安装角钢的准线上。

各型铁塔具体安装要求如下： 常规双回路直线塔：脚钉均安装在D 腿。

正侧面交替布置。

常规双回路转角塔（含直线转角塔）：右转时脚钉均安装在D 腿。

正侧面交替布置；左转时均安装在B 腿。

正侧面交替布置。

单回路转角塔：右转时横担以下脚钉安装在D 腿，横担以上安装在B 腿，正侧面交替布置；左转时横担以下安装在B 腿，横担以上安装在D 腿，正侧面交替布置。

所有0度转角塔按右转布置。

2.3螺栓穿向：1）对立体结构水平方向由内向外；垂直方向由下向上。

2）对平面结构顺线路方向，按线路方向（小号侧）穿入；横线路方向，两侧由内向外，中间由左向右（按线路方向）。

垂直方向由下向上。

斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。

3）根据本工程铁塔型式，螺栓具体穿向见图2-3；个别螺栓按规定方向不易安装时，其穿入方向可予以变动。

铁塔组立作业指导书集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]编号：SJSX2-SG01-003-F001晋北±800千伏换流站～郭家村接地极线路工程铁塔组立施工方案施工项目部(章）年月目录一、编制依据根据晋北±800千伏换流站～郭家村接地极线路工程的具体情况，依据现行法律、法规、规范、规定、设计图纸及朔州环宇电力开发工程有限公司相关组塔方案、资料编制，将此作为本工程铁塔组立分部工程管理、施工的指导性文件。

1.1晋北±800千伏换流站～郭家村接地极线路工程设计图纸、文件及变更、施工图会检，业主及监理工程师对工程的各项技术要求。

1.2《±800kV直流输电系统架空接地极线路施工及验收规范》（Q/GDW229-2008）1.3《±800kV直流输电系统架空接地极线路施工质量检验及评定规程》（Q/GDW230-2008）1.4《110-750kV架空输电线路施工及验收规范》 GB50233-20141.5《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82-2011）1.6《建设工程施工质量验收统一标准》（GB50300-2001）1.7《国家电网公司输变电优质工程评定管理办法》（国网（基建/3）182-2015）1.8《国家电网公司输变电工程流动红旗竞赛管理办法》（国网（基建/3）189-2015）1.9《电力建设安全工作规程（第2部分：电力线路）》（）1.10《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》（国网（基建/3）176-2015）1.11《国家电网公司基建安全管理规定》（国网（基建/2）173-2015）1.12关于应用《国家电网公司输变电工程施工典型施工方法》的通知（基建质量[2011]1016号）1.13《国家电网公司输变电工程标准工艺管理办法》（国网（基建/3）186-2015）1.14《国家电网公司输变电工程工艺标准库》（2012版）1.15《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建[2010]19号）1.16公司体系文件及相关规定和本工程编制的所有施工技术资料。

35KV大庄子至芨芨台输电线路工程作业指导书批准：年月日审核：年月日编制：年月日编制单位：会宁县鑫明电力公司酒泉分公司目录一．工程概况....................................... 错误!未定义书签。

二．铁塔参数....................................... 错误!未定义书签。

三．施工技术依据................................... 错误!未定义书签。

四．线路方向及有关规定............................. 错误!未定义书签。

五．铁塔组立对基础的要求........................... 错误!未定义书签。

六．铁塔组立施工工艺要求........................... 错误!未定义书签。

一．工程概况详见设计说明二．铁塔参数详见杆塔明细表。

三．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1.本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》(GBJ233-90)；3.《电力建设安全工作规程》(架空线路部分)（ -94）；4. 相关《架空送电线路组立铁塔施工守则》；5.设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等。

四．线路方向及有关规定线路方向规定及塔腿编号顺序如1图所示：图1五．铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1.经过中间验收合格者；2.混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；六．铁塔组立施工工艺要求1、脚钉位置（1）直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧(呼称高以下)，呼称高以上的脚钉安装在转角外侧。

铁塔脚钉弯钩一律朝上。

中线挂线铁安装在内角侧。

（3）直线耐张塔脚钉安装在D腿，中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。
