电子图纸坐标系的转换方法和步骤

坐标系转换方法和技巧1.二维坐标系转换：二维坐标系转换是将平面上的点从一个坐标系转换到另一个坐标系中。

常用的方法有旋转、平移和缩放。

-旋转：通过改变坐标系的旋转角度，可以将点从一个坐标系转换到另一个坐标系。

-平移：通过改变坐标系的平移量，可以将点从一个坐标系平移到另一个坐标系。

-缩放：通过改变坐标系的比例尺，可以将点从一个坐标系缩放到另一个坐标系。

2.三维坐标系转换：三维坐标系转换是将空间中的点从一个坐标系转换到另一个坐标系中。

常用的方法有旋转、平移和缩放。

-旋转：通过改变坐标系的旋转角度，可以将点从一个坐标系转换到另一个坐标系。

-平移：通过改变坐标系的平移量，可以将点从一个坐标系平移到另一个坐标系。

-缩放：通过改变坐标系的比例尺，可以将点从一个坐标系缩放到另一个坐标系。

3.地理坐标系转换：地理坐标系转换是将地球表面点的经纬度坐标转换为平面坐标系（如UTM坐标系）或其他地理坐标系中的点。

常用的方法有投影转换和大地坐标转换。

-投影转换：根据不同的地理投影模型，将地理坐标系中的点投影到平面上。

常用的地理投影包括墨卡托投影、兰伯特投影等。

-大地坐标转换：根据椭球模型和大地测量的理论，将地理坐标系中的点转换为具有X、Y、Z三维坐标的点。

常见的大地坐标系包括WGS84和GCJ-02等。

4.坐标系转换的技巧：-精度控制：在坐标系转换过程中，需要注意精度的控制，以确保转换后的坐标满足要求。

-参考点选择：在坐标系转换过程中，选取合适的参考点可以提高转换的准确性和稳定性。

-坐标系转换参数的确定：在进行坐标系转换时，需要确定旋转角度、平移量和比例尺等参数，可以通过多点共面条件、最小二乘法等方法进行确定。

-转换效率优化：针对大规模的坐标系转换，可以采用分块处理、并行计算等技术来提高转换效率。

在进行坐标系转换时，需要根据具体的需求选择适当的方法和技巧，并结合具体的软件工具进行实现。

同时，还需要注意坐标系转换的精度和准确性，确保转换结果符合要求。

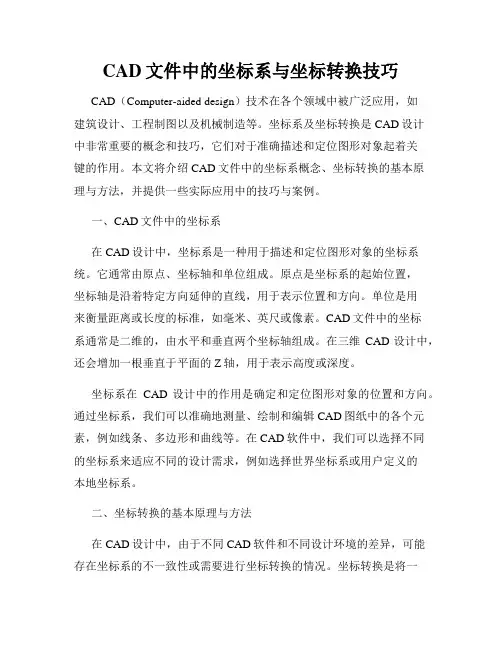

CAD文件中的坐标系与坐标转换技巧CAD（Computer-aided design）技术在各个领域中被广泛应用，如建筑设计、工程制图以及机械制造等。

坐标系及坐标转换是CAD设计中非常重要的概念和技巧，它们对于准确描述和定位图形对象起着关键的作用。

本文将介绍CAD文件中的坐标系概念、坐标转换的基本原理与方法，并提供一些实际应用中的技巧与案例。

一、CAD文件中的坐标系在CAD设计中，坐标系是一种用于描述和定位图形对象的坐标系统。

它通常由原点、坐标轴和单位组成。

原点是坐标系的起始位置，坐标轴是沿着特定方向延伸的直线，用于表示位置和方向。

单位是用来衡量距离或长度的标准，如毫米、英尺或像素。

CAD文件中的坐标系通常是二维的，由水平和垂直两个坐标轴组成。

在三维CAD设计中，还会增加一根垂直于平面的Z轴，用于表示高度或深度。

坐标系在CAD设计中的作用是确定和定位图形对象的位置和方向。

通过坐标系，我们可以准确地测量、绘制和编辑CAD图纸中的各个元素，例如线条、多边形和曲线等。

在CAD软件中，我们可以选择不同的坐标系来适应不同的设计需求，例如选择世界坐标系或用户定义的本地坐标系。

二、坐标转换的基本原理与方法在CAD设计中，由于不同CAD软件和不同设计环境的差异，可能存在坐标系的不一致性或需要进行坐标转换的情况。

坐标转换是将一个坐标系中的点映射为另一个坐标系中的点，以实现不同坐标系之间的数据交换和协调。

常见的坐标转换方法有以下几种：1. 平移变换：平移变换是指通过平移坐标轴的位置来实现坐标转换。

通过平移变换，我们可以将一个坐标系中的点移动到另一个坐标系中的位置。

平移变换的基本原理是根据两个坐标系的原点之间的距离，将一个坐标系中的点沿着相同方向和距离平移。

在CAD软件中，我们可以通过指定平移向量或指定参考点来进行平移变换。

2. 缩放变换：缩放变换是指通过改变坐标轴的标度比例来实现坐标转换。

通过缩放变换，我们可以将一个坐标系中的点按照一定的比例映射到另一个坐标系中。

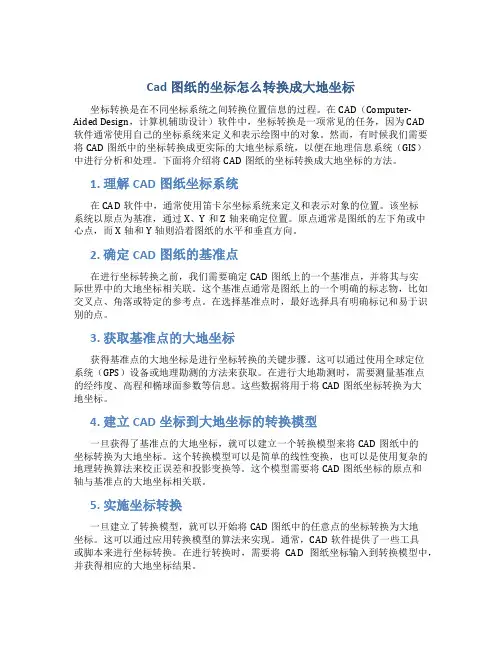

Cad图纸的坐标怎么转换成大地坐标坐标转换是在不同坐标系统之间转换位置信息的过程。

在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标转换是一项常见的任务，因为CAD软件通常使用自己的坐标系统来定义和表示绘图中的对象。

然而，有时候我们需要将CAD图纸中的坐标转换成更实际的大地坐标系统，以便在地理信息系统（GIS）中进行分析和处理。

下面将介绍将CAD图纸的坐标转换成大地坐标的方法。

1. 理解CAD图纸坐标系统在CAD软件中，通常使用笛卡尔坐标系统来定义和表示对象的位置。

该坐标系统以原点为基准，通过X、Y和Z轴来确定位置。

原点通常是图纸的左下角或中心点，而X轴和Y轴则沿着图纸的水平和垂直方向。

2. 确定CAD图纸的基准点在进行坐标转换之前，我们需要确定CAD图纸上的一个基准点，并将其与实际世界中的大地坐标相关联。

这个基准点通常是图纸上的一个明确的标志物，比如交叉点、角落或特定的参考点。

在选择基准点时，最好选择具有明确标记和易于识别的点。

3. 获取基准点的大地坐标获得基准点的大地坐标是进行坐标转换的关键步骤。

这可以通过使用全球定位系统（GPS）设备或地理勘测的方法来获取。

在进行大地勘测时，需要测量基准点的经纬度、高程和椭球面参数等信息。

这些数据将用于将CAD图纸坐标转换为大地坐标。

4. 建立CAD坐标到大地坐标的转换模型一旦获得了基准点的大地坐标，就可以建立一个转换模型来将CAD图纸中的坐标转换为大地坐标。

这个转换模型可以是简单的线性变换，也可以是使用复杂的地理转换算法来校正误差和投影变换等。

这个模型需要将CAD图纸坐标的原点和轴与基准点的大地坐标相关联。

5. 实施坐标转换一旦建立了转换模型，就可以开始将CAD图纸中的任意点的坐标转换为大地坐标。

这可以通过应用转换模型的算法来实现。

通常，CAD软件提供了一些工具或脚本来进行坐标转换。

在进行转换时，需要将CAD图纸坐标输入到转换模型中，并获得相应的大地坐标结果。

CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。

它用来定位和测量对象在二维或三维空间中的位置。

理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。

在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。

1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。

笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。

在二维空间中，只使用x和y轴。

坐标轴的交叉点被称为原点，通常表示为(0,0,0)。

2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。

- 绝对坐标：通过直接给出点在坐标系中的位置来定义。

例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。

- 相对坐标：通过给出点到另一个点的距离和方向来定义。

例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。

3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。

- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。

例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。

这对于移动或复制对象非常有用。

- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。

例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。

4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。

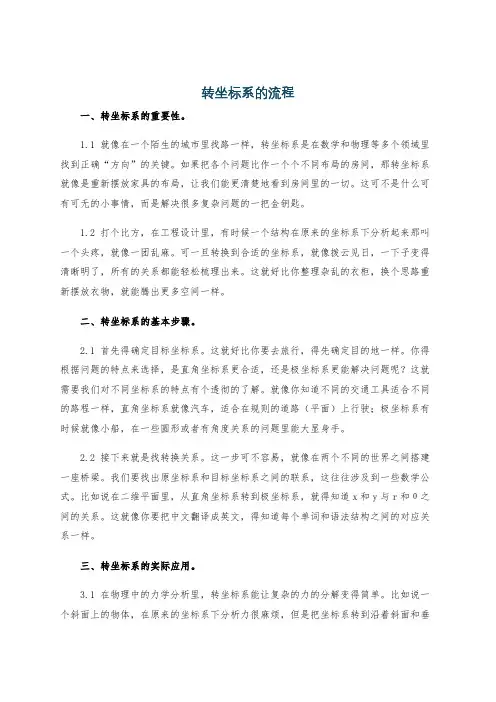

转坐标系的流程一、转坐标系的重要性。

1.1 就像在一个陌生的城市里找路一样，转坐标系是在数学和物理等多个领域里找到正确“方向”的关键。

如果把各个问题比作一个个不同布局的房间，那转坐标系就像是重新摆放家具的布局，让我们能更清楚地看到房间里的一切。

这可不是什么可有可无的小事情，而是解决很多复杂问题的一把金钥匙。

1.2 打个比方，在工程设计里，有时候一个结构在原来的坐标系下分析起来那叫一个头疼，就像一团乱麻。

可一旦转换到合适的坐标系，就像拨云见日，一下子变得清晰明了，所有的关系都能轻松梳理出来。

这就好比你整理杂乱的衣柜，换个思路重新摆放衣物，就能腾出更多空间一样。

二、转坐标系的基本步骤。

2.1 首先得确定目标坐标系。

这就好比你要去旅行，得先确定目的地一样。

你得根据问题的特点来选择，是直角坐标系更合适，还是极坐标系更能解决问题呢？这就需要我们对不同坐标系的特点有个透彻的了解。

就像你知道不同的交通工具适合不同的路程一样，直角坐标系就像汽车，适合在规则的道路（平面）上行驶；极坐标系有时候就像小船，在一些圆形或者有角度关系的问题里能大显身手。

2.2 接下来就是找转换关系。

这一步可不容易，就像在两个不同的世界之间搭建一座桥梁。

我们要找出原坐标系和目标坐标系之间的联系，这往往涉及到一些数学公式。

比如说在二维平面里，从直角坐标系转到极坐标系，就得知道x和y与r和θ之间的关系。

这就像你要把中文翻译成英文，得知道每个单词和语法结构之间的对应关系一样。

三、转坐标系的实际应用。

3.1 在物理中的力学分析里，转坐标系能让复杂的力的分解变得简单。

比如说一个斜面上的物体，在原来的坐标系下分析力很麻烦，但是把坐标系转到沿着斜面和垂直于斜面的方向，那力的分析就像顺水行舟，轻松很多。

这就如同你换个角度看问题，原本棘手的事情一下子就有了解决的头绪。

3.2 在计算机图形学里，转坐标系也是经常用到的。

当我们要对图形进行旋转、缩放等操作时，就需要转换坐标系。

CAD文件的二维和三维坐标系转换技巧与最佳实践在CAD设计和制图领域，坐标系是非常重要的概念。

坐标系是用于确定几何对象在二维或三维空间中位置的框架。

在CAD软件中，我们常常需要在不同的坐标系之间进行转换，以便正确地定位和编辑设计元素。

本文将探讨CAD文件的二维和三维坐标系转换的技巧和最佳实践。

一、二维坐标系转换技巧1. 平移法：平移法是最简单且常用的二维坐标系转换方法之一。

通过选中参考点，并将其平移至目标位置，可以快速、准确地将二维对象从一个坐标系转换到另一个坐标系。

2. 旋转法：旋转法适用于需要调整二维对象方向和角度的情况。

通过选中旋转轴点和旋转角度，可以将对象相对于当前坐标系进行旋转，从而实现坐标系之间的转换。

3. 缩放法：缩放法用于将二维对象从一个坐标系缩放到另一个坐标系的大小比例变化。

通过选中参考点和缩放比例，可以轻松地调整二维对象的大小和比例。

二、三维坐标系转换技巧1. 平移法：在三维空间中，平移法同样适用于坐标系的转换。

通过选中参照点并将其平移到目标位置，可以实现三维对象的坐标系转换。

2. 旋转法：在三维空间中，旋转法同样适用于调整对象的方向和角度。

通过选中旋转轴点和旋转角度，可以在三维坐标系中对对象进行旋转，实现坐标系之间的转换。

3. 缩放法：在三维空间中，缩放法用于调整对象的大小和比例。

通过选中参照点和缩放比例，可以在不同的坐标系中对三维对象进行缩放转换。

三、最佳实践1. 确定参照点：在进行坐标系转换之前，首先要确定准确的参照点。

参照点应该是容易识别和定位的对象，在转换过程中保持不变。

2. 使用图层管理：在进行坐标系转换时，使用图层管理功能可以更好地组织和控制绘图元素，避免混乱和错误。

3. 注意单位和精度：在进行坐标系转换时，要格外注意单位和精度的问题。

确保在不同坐标系之间进行转换时，单位和精度保持一致，以避免误差和不一致的结果。

4. 备份原始文件：在进行坐标系转换之前，建议备份原始CAD文件。

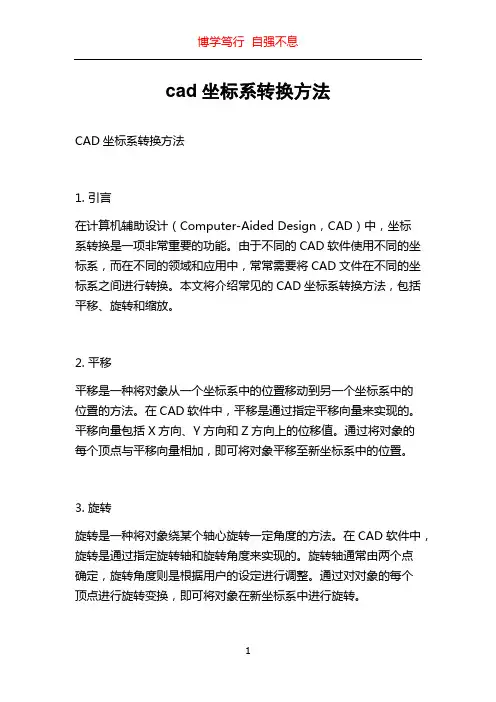

cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。

由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。

本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。

2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。

在CAD软件中，平移是通过指定平移向量来实现的。

平移向量包括X方向、Y方向和Z方向上的位移值。

通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。

3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。

在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。

旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。

通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。

4. 缩放缩放是一种改变对象尺寸的方法。

在CAD软件中，缩放是通过指定缩放因子来实现的。

缩放因子可以是一个比例值，也可以是一个具体的长度值。

缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。

通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。

5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。

假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。

首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。

根据实际需求，指定平移向量为（tx, ty, tz）。

接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。

根据实际需求，指定旋转角度为θ。

最后，通过缩放操作根据实际需求调整对象的尺寸。

根据实际需求，指定缩放因子为（sx, sy, sz）。

通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。

6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。

坐标系转换方法
坐标系转换的方法有多种，以下是三种主要的方法：
1. 线性变换法：这种方法将原始坐标系中的点映射到新的坐标系中。

通过选择合适的矩阵，可以将坐标变换为新的形式。

线性变换法在处理平面坐标系时特别有效。

2. 多项式拟合法：这种方法利用多项式来拟合两个坐标系之间的关系。

通过找到一组对应点，并拟合出多项式方程，可以将一个坐标系中的点转换为另一个坐标系中的点。

这种方法适用于任何维度的坐标系转换。

3. 最小二乘法：这种方法利用最小二乘原理，通过优化误差平方和，找到最佳的坐标转换方法。

它可以用于各种类型的坐标系转换，包括线性变换、多项式拟合等。

最小二乘法对于处理具有大量数据点的复杂转换非常有效。

这些方法都有其适用范围和优缺点，在实际应用中需要根据具体情况选择最合适的方法。

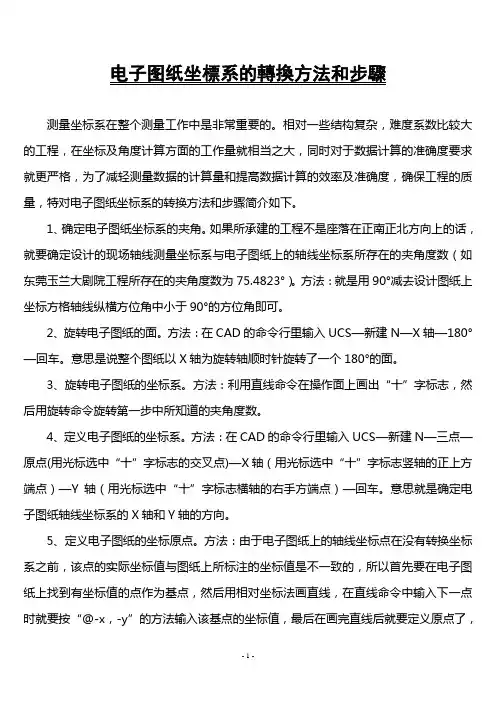

电子图纸坐標系的轉換方法和步驟测量坐标系在整个测量工作中是非常重要的。

相对一些结构复杂，难度系数比较大的工程，在坐标及角度计算方面的工作量就相当之大，同时对于数据计算的准确度要求就更严格，为了减轻测量数据的计算量和提高数据计算的效率及准确度，确保工程的质量，特对电子图纸坐标系的转换方法和步骤简介如下。

1、确定电子图纸坐标系的夹角。

如果所承建的工程不是座落在正南正北方向上的话，就要确定设计的现场轴线测量坐标系与电子图纸上的轴线坐标系所存在的夹角度数（如东莞玉兰大剧院工程所存在的夹角度数为75.4823°）。

方法：就是用90°减去设计图纸上坐标方格轴线纵横方位角中小于90°的方位角即可。

2、旋转电子图纸的面。

方法：在CAD的命令行里输入UCS—新建N—X轴—180°—回车。

意思是说整个图纸以X轴为旋转轴顺时针旋转了一个180°的面。

3、旋转电子图纸的坐标系。

方法：利用直线命令在操作面上画出“十”字标志，然后用旋转命令旋转第一步中所知道的夹角度数。

4、定义电子图纸的坐标系。

方法：在CAD的命令行里输入UCS—新建N—三点—原点(用光标选中“十”字标志的交叉点)—X轴（用光标选中“十”字标志竖轴的正上方端点）—Y轴（用光标选中“十”字标志横轴的右手方端点）—回车。

意思就是确定电子图纸轴线坐标系的X轴和Y轴的方向。

5、定义电子图纸的坐标原点。

方法：由于电子图纸上的轴线坐标点在没有转换坐标系之前，该点的实际坐标值与图纸上所标注的坐标值是不一致的，所以首先要在电子图纸上找到有坐标值的点作为基点，然后用相对坐标法画直线，在直线命令中输入下一点时就要按“@-x，-y”的方法输入该基点的坐标值，最后在画完直线后就要定义原点了，也是在命令行里输入UCS—新建N—指定原点（用光标选中上述所画的直线端点）—回车。

6、校核电子图纸的坐标系。

方法：利用“十”字光标指定到有坐标值的点位上，查看该点位实际坐标值与图纸上标注的坐标值是否一致，如果相同则说明转换成功，如果不同则要重新进行转换。

测量坐标系在整个测量工作中是非常重要的。

相对一些结构复杂，难度系数比较大的工程，在坐标及角度计算方面的工作量就相当之大，同时对于数据计算的准确度要求就更严格，为了减轻测量数据的计算量和提高数据计算的效率及准确度，确保工程的质量，特对电子图纸坐标系的转换方法和步骤简介如下。

特别说明：刚拿到的电子图纸和我们平时画的图一般都是数学坐标没有转换为大地坐标的图纸，也就要将数学坐标或其他坐标的图纸转换为大地坐标的图纸在CAD上面体现出来。

设计院出的图纸一般为天正出图，一般的单位为mm，而全站仪用到的是以m为单位的，是1000倍的。

1、确定电子图纸坐标系的夹角。

如果所承建的工程不是座落在正南正北方向上的话，就要确定设计的现场轴线测量坐标系与电子图纸上的轴线坐标系所存在的夹角度数（如东莞玉兰大剧院工程所存在的夹角度数为75.4823°）。

方法：就是用90°减去设计图纸上坐标方格轴线纵横方位角中小于90°的方位角即可。

2、旋转电子图纸的面。

方法：在CAD的命令行里输入UCS—新建N—X轴—180°—回车。

意思是说整个图纸以X轴为旋转轴顺时针旋转了一个180°的面。

3、旋转电子图纸的坐标系。

方法：利用直线命令在操作面上画出“十”字标志，然后用旋转命令旋转第一步中所知道的夹角度数。

4、定义电子图纸的坐标系。

方法：在CAD的命令行里输入UCS—新建N—三点—原点(用光标选中“十”字标志的交叉点)—X轴（用光标选中“十”字标志竖轴的正上方端点）—Y轴（用光标选中“十”字标志横轴的右手方端点）—回车。

意思就是确定电子图纸轴线坐标系的X轴和Y轴的方向。

5、定义电子图纸的坐标原点。

方法：由于电子图纸上的轴线坐标点在没有转换坐标系之前，该点的实际坐标值与图纸上所标注的坐标值是不一致的，所以首先要在电子图纸上找到有坐标值的点作为基点，然后用相对坐标法画直线，在直线命令中输入下一点时就要按“@-x，-y”的方法输入该基点的坐标值，最后在画完直线后就要定义原点了，也是在命令行里输入UCS—新建N—指定原点（用光标选中上述所画的直线端点）—回车。

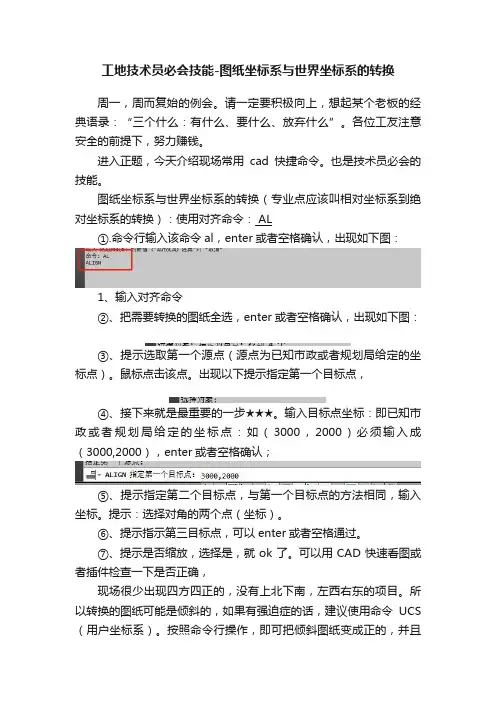

工地技术员必会技能-图纸坐标系与世界坐标系的转换
周一，周而复始的例会。

请一定要积极向上，想起某个老板的经典语录：“三个什么：有什么、要什么、放弃什么”。

各位工友注意安全的前提下，努力赚钱。

进入正题，今天介绍现场常用cad快捷命令。

也是技术员必会的技能。

图纸坐标系与世界坐标系的转换（专业点应该叫相对坐标系到绝对坐标系的转换）：使用对齐命令： AL
①.命令行输入该命令al，enter或者空格确认，出现如下图：
1、输入对齐命令
②、把需要转换的图纸全选，enter或者空格确认，出现如下图：
③、提示选取第一个源点（源点为已知市政或者规划局给定的坐标点）。

鼠标点击该点。

出现以下提示指定第一个目标点，
④、接下来就是最重要的一步★★★。

输入目标点坐标：即已知市政或者规划局给定的坐标点：如（3000，2000）必须输入成（3000,2000），enter或者空格确认；
⑤、提示指定第二个目标点，与第一个目标点的方法相同，输入坐标。

提示：选择对角的两个点（坐标）。

⑥、提示指示第三目标点，可以enter或者空格通过。

⑦、提示是否缩放，选择是，就ok了。

可以用CAD快速看图或者插件检查一下是否正确，
现场很少出现四方四正的，没有上北下南，左西右东的项目。

所以转换的图纸可能是倾斜的，如果有强迫症的话，建议使用命令UCS （用户坐标系）。

按照命令行操作，即可把倾斜图纸变成正的，并且
保证图纸的坐标系不会发生变化。

#工地##工程技术##冬日生活打卡季##土木建筑工程#。

图纸坐标如何转换1. 引言在工程设计和制图中，图纸是一种常用的表达方式。

其中，图纸上的图形和元素都是根据一定的坐标系统进行定位和绘制的。

然而，在不同的情况下，我们可能需要将图纸上的坐标转换成其他坐标系统，以便于在不同的环境中使用，并进行一些相关的计算和处理。

本文将介绍一些常见的图纸坐标转换方法和应用场景。

2. 笛卡尔坐标系笛卡尔坐标系是最常见的二维坐标系统，由横轴和纵轴组成。

在笛卡尔坐标系中，一个点的位置可以由横坐标x和纵坐标y唯一确定。

对于一个给定的图纸，如果所使用的坐标系统是笛卡尔坐标系，则图纸坐标就是笛卡尔坐标。

3. 坐标转换方法在实际应用中，可能涉及到不同坐标系统之间的转换。

下面介绍一些常见的坐标转换方法。

3.1 平移平移是指将图纸上的所有点在坐标平面上沿着指定的方向移动一定的距离。

通过平移可以将图纸的原点位置改变，从而改变图纸上每个点的坐标。

平移的公式如下：新坐标 = 原坐标 + 平移向量3.2 旋转旋转是指将图纸上的所有点绕着某个中心点按照一定的角度进行旋转。

旋转可以改变坐标系的方向和角度。

旋转的公式如下：新坐标 = 旋转矩阵 × 原坐标3.3 缩放缩放是指将图纸上的所有点按照一定的比例进行放大或者缩小。

缩放可以改变坐标轴的刻度，从而改变坐标系的大小。

缩放的公式如下：新坐标 = 缩放因子 × 原坐标3.4 裁剪裁剪是指将图纸上的某个区域进行剪切，只保留指定区域内的元素和图形。

裁剪可以改变图纸的大小和形状。

裁剪时需要设置裁剪窗口的大小和位置。

4. 应用场景4.1 图纸尺寸转换在一些工程项目中，可能需要将图纸的尺寸从一个单位转换成另一个单位，例如从英寸转换成毫米，或者从米转换成英尺。

这时，可以利用坐标转换方法将图纸上的坐标单位进行转换，从而得到所需的尺寸。

4.2 图形平移和旋转在设计和制图过程中，有时需要对图形进行平移或者旋转操作。

通过坐标转换方法，我们可以将图纸上的坐标进行相应的变换，从而实现图形的平移和旋转。

图纸转换坐标系在工程设计中，图纸是非常重要的一部分。

图纸上的坐标系是用来表达设计元素位置和尺寸的基准系统。

然而，有时候我们需要将图纸上的坐标系转换成其他坐标系，以满足不同的需求。

本文将介绍图纸坐标系的转换方法。

什么是图纸坐标系？图纸坐标系是图纸上的一个平面坐标系，用来表示图纸上各个元素的位置和尺寸。

一般情况下，图纸的左下角被定义为原点（0, 0），水平方向为X轴，垂直方向为Y轴。

坐标系的单位可以是毫米、英寸或其他任何长度单位。

图纸坐标系转换在实际应用中，我们可能需要将图纸坐标系转换成其他坐标系，如机床坐标系、地理坐标系等。

下面将介绍几种常见的图纸坐标系转换方法。

平移平移是最简单的坐标系转换方法，它将图纸坐标系上的点按照指定的平移量沿X轴和Y轴方向移动。

如果要将图纸坐标系平移到新的原点位置（a，b），则新的坐标系中的点（X，Y）可以通过以下公式计算：新X = X - a新Y = Y - b旋转旋转是将图纸坐标系进行旋转，使得X轴和Y轴方向发生变化。

如果要将图纸坐标系逆时针旋转一个角度θ，则新的坐标系中的点（X，Y）可以通过以下公式计算：新X = X * cosθ - Y * sinθ新Y = X * sinθ + Y * cosθ缩放缩放是通过改变坐标系的比例系数，将图纸坐标系上的点进行缩放。

如果要将图纸坐标系在X轴和Y轴方向分别缩放为kx和ky，则新的坐标系中的点（X，Y）可以通过以下公式计算：新X = X * kx新Y = Y * ky倾斜倾斜是将图纸坐标系进行斜切，使得X轴和Y轴方向倾斜角度发生变化。

如果要将图纸坐标系在X轴和Y轴方向分别倾斜一个角度α和β，则新的坐标系中的点（X，Y）可以通过以下公式计算：新X = X + α * Y新Y = β * X + Y其他坐标系转换方法除了上述常见的坐标系转换方法外，还有许多其他的坐标系转换方法，如镜像、投影等。

根据具体的应用场景和需求，选择合适的坐标系转换方法进行操作。

坐标系怎么转换
打开你需要转换的图纸，以一张无定位的平面布置图为例
在纸上或者任意工具上标出你要转换的坐标，最好是对角线，进行下
列操做。

在图纸上用直线画出这两个点相交的直线，并标注坐标，进行下列操作。

AD中输入AL命令---选择对象，回车---选择第一个原点，--第一个
目标点（源点是起点的意思，目标点是你要移动到的位置。

进行下列操做。

选择第二个源点，--第二个目标点，回车，此时会弹出对话框(一定
要选择“是“)，然后回车。

6
选择
是
以后，确定了，你就发现之前的图纸全部偏移到了你的指定的点上了（中间那根对角的白色的直线就是转换的时候过度使用的辅助工具线段，
红色圈为当时的坐标。

进行下列操做。

坐标转换最简单方法
如果需要将一个坐标从一个坐标系转换到另一个坐标系，可以使用以下方法：
1. 确定原始坐标系和目标坐标系的坐标轴方向和单位。

通常，坐标系有两种类型：笛卡尔坐标系和极坐标系。

笛卡尔坐标系是平面直角坐标系，其中x轴和y轴相互垂直，并且所有坐标轴的单位是相同的。

极坐标系由径向(r)和极角(θ)组成，其中r表示点到原点的距离，θ表示点与正半轴的夹角。

例如，如果需要将笛卡尔坐标系(x,y)转换为极坐标系(r,θ)，则需要知道x轴和y轴的方向，该坐标系的单位以及每个点到原点的距离和夹角。

2. 计算坐标变换公式。

在确定坐标轴方向和单位后，可以使用几何和三角函数计算转换公式。

例如，在笛卡尔坐标系和极坐标系之间进行转换时，可以将x和y坐标转换为r和θ坐标：
r = sqrt(x^2 + y^2)
θ = atan(y/x)
其中，sqrt表示平方根，atan表示反正切函数（可以使用计算器或在线工具计算）。

其中，cos表示余弦函数，sin表示正弦函数。

3. 执行坐标转换。

最后，将原始坐标中的值代入公式并进行计算，以得到目标坐标。

计算θ：atan(4/3) ≈ 0.93（约为53度）
因此，点(3,4)在极坐标系中的坐标为(5,0.93)。

需要注意的是，坐标转换可能会涉及其他的变量和参数，如旋转角度、平移距离等。

因此，在执行坐标转换之前，需要确保所有参数和公式都正确、明确地定义，并按照正确的顺序执行转换的步骤。

CAD中的坐标系与坐标系转换方法在使用CAD软件中，我们经常需要对图纸进行设计、编辑和测量等操作。

而这些操作往往都与坐标系有关。

坐标系是指在平面或空间中确定一个原点和相应的坐标轴，并以此为基准进行测量和定位。

本文将介绍CAD软件中的坐标系以及坐标系转换方法，以帮助读者更好地理解和应用CAD软件。

CAD软件中常见的坐标系有直角坐标系和极坐标系。

直角坐标系是以X、Y、Z轴为基准建立的，其中X轴为水平方向，与纵向垂直；Y轴为纵向，与水平方向垂直；Z轴为垂直于XY平面的轴线。

这个坐标系可以用来表示在三维空间中的点的坐标位置。

而极坐标系则是以原点为基准，通过极径和极角来描述点的位置。

极径是指点到原点的距离，而极角则是指点到X轴的角度。

在CAD软件中，我们可以通过设置坐标系来方便地进行绘图和定位操作。

在AutoCAD软件中，通过命令“UCS”可以设置坐标系。

首先，我们需要确定一个参照物体，可以是任意线段或点。

然后，使用“UCS”命令，在命令行中选择“Object”选项，选择参照物体。

接下来，选择“Origin”选项，确定坐标系的原点。

最后，选择“Axis”选项，定义X、Y、Z轴的方向。

通过这样的设置，我们可以在绘图时准确地定位和测量。

坐标系转换是CAD软件中常见的操作之一。

在CAD设计中，我们经常需要将一个坐标系中的点或对象转换到另一个坐标系中。

这在多个坐标系之间进行数据交换或协作时尤为重要。

在AutoCAD软件中，我们可以通过命令“MOVE”，“COPY”和“ROTATE”等来实现坐标系转换。

使用“MOVE”命令可以将选定的对象按指定的移动距离和方向进行移动。

例如，我们可以选择一组点，然后输入移动距离和方向，即可将这组点从一个坐标系移动到另一个坐标系。

使用“COPY”命令可以将选定的对象按指定的移动距离和方向进行复制。

与“MOVE”命令相比，使用“COPY”命令可以在转换坐标系的同时保留原对象。

这在需要将对象从一个坐标系复制到另一个坐标系时非常有用。

坐标转换与变换的使用方法在计算机领域中，坐标转换与变换是一个非常重要的概念。

它经常被用于图形处理、计算机视觉以及地理信息系统等领域。

简单的说，坐标转换与变换是将一个坐标点从一个坐标系（例如笛卡尔坐标系）转换到另一个坐标系的过程。

下面将介绍坐标转换与变换的使用方法，以及一些常见的应用案例。

1. 坐标转换坐标转换是将一个坐标点从一个坐标系转换到另一个坐标系的过程。

它包括两个主要步骤：坐标点的投影和坐标点的旋转。

坐标点的投影是将点从一个坐标系的平面投影到另一个坐标系的平面，而坐标点的旋转是将点在平面上进行旋转，改变坐标点的朝向。

在实际应用中，坐标转换经常被用于地理信息系统（GIS）中。

例如，将地球表面的经纬度坐标转换为笛卡尔坐标系的平面坐标，或者将一个点在地理坐标系中的坐标转换到另一个地理坐标系中。

这种转换可以帮助人们在地图上准确地标记位置，进行导航等。

2. 坐标变换坐标变换是在同一坐标系下对坐标点进行变换，改变坐标点的位置、尺度或方向。

常见的坐标变换包括平移、缩放和旋转。

平移是将坐标点在坐标系中沿着某个方向移动一定的距离。

通过平移，我们可以改变坐标点的位置，实现在图像中移动物体的效果。

缩放是通过改变坐标点的坐标轴比例来调整坐标点的尺度。

通过缩放，我们可以放大或缩小图像中的物体，实现比例变换的效果。

旋转是通过改变坐标点的朝向来实现坐标点的旋转。

通过旋转，我们可以改变物体的方向或角度，实现图像旋转的效果。

3. 应用案例坐标转换与变换在许多领域中都有广泛的应用。

下面将介绍一些常见的应用案例。

3.1 图形处理在图形处理中，坐标转换与变换被广泛用于图像的处理和变换。

通过坐标转换与变换，我们可以实现图像的缩放、旋转、平移等操作。

例如，可以将一张图像进行缩放，以适应不同大小的屏幕；或者将图像进行旋转，改变图像的朝向。

3.2 计算机视觉在计算机视觉中，坐标转换与变换被用于物体的检测、跟踪和识别等任务。

通过将物体在图像中的坐标转换到三维空间中的坐标，我们可以进行物体的三维姿态估计、运动估计等操作。

cad转坐标系方法CAD转坐标系方法一、引言在工程设计和制图领域中，CAD软件是非常常用的工具。

CAD软件可以帮助工程师和设计师创建和编辑图纸，其中一个重要的功能就是将图纸中的物体位置转化为坐标系中的坐标。

本文将介绍CAD 转坐标系的方法，帮助读者了解如何将CAD图纸中的物体位置转化为坐标系中的坐标。

二、CAD软件中的坐标系在CAD软件中，坐标系通常是以原点为起点，沿着x轴和y轴方向延伸的二维坐标系。

在绘制图纸时，CAD软件会根据用户的操作，记录下图纸中各个物体的位置。

这些位置信息可以通过CAD软件的坐标系转换功能，转化为坐标系中的坐标。

三、CAD转坐标系的方法1. 确定坐标系原点：在CAD软件中，可以通过设置坐标系原点的方法来确定坐标系的位置。

通常，可以选择图纸中某一物体的位置作为坐标系原点。

在CAD软件中，有时会默认将图纸的左下角作为坐标系原点。

2. 确定坐标系方向：确定坐标系的方向是非常重要的，它决定了坐标系中各个轴的正方向。

通常，x轴为水平方向，正方向向右；y轴为垂直方向，正方向向上。

在CAD软件中，可以通过设置坐标系方向的方法来确定坐标系的方向。

3. 确定物体位置：在CAD软件中，可以通过鼠标操作或输入坐标的方式来确定物体的位置。

鼠标操作通常是通过点击、拖动或放置物体来确定位置。

输入坐标的方式是通过在CAD软件中输入x轴和y轴的坐标值来确定位置。

4. 转换为坐标系中的坐标：将CAD图纸中的物体位置转化为坐标系中的坐标可以通过一些基本的数学运算来实现。

首先，根据坐标系的原点和方向，确定物体在坐标系中的相对位置。

然后，将相对位置的坐标值加上坐标系的原点坐标，即可得到物体在坐标系中的绝对位置。

四、CAD转坐标系的应用CAD转坐标系的方法在工程设计和制图中有着广泛的应用。

通过将CAD图纸中的物体位置转化为坐标系中的坐标，可以实现以下几个方面的功能：1. 定位和测量：将CAD图纸中的物体位置转化为坐标系中的坐标，可以实现对物体的准确定位和测量。

电子图纸坐標系的轉換方法和步驟测量坐标系在整个测量工作中是非常重要的。

相对一些结构复杂，难度系数比较大的工程，在坐标及角度计算方面的工作量就相当之大，同时对于数据计算的准确度要求就更严格，为了减轻测量数据的计算量和提高数据计算的效率及准确度，确保工程的质量，特对电子图纸坐标系的转换方法和步骤简介如下。

1、确定电子图纸坐标系的夹角。

如果所承建的工程不是座落在正南正北方向上的话，就要确定设计的现场轴线测量坐标系与电子图纸上的轴线坐标系所存在的夹角度数（如东莞玉兰大剧院工程所存在的夹角度数为75.4823°）。

方法：就是用90°减去设计图纸上坐标方格轴线纵横方位角中小于90°的方位角即可。

2、旋转电子图纸的面。

方法：在CAD的命令行里输入UCS—新建N—X轴—180°—回车。

意思是说整个图纸以X轴为旋转轴顺时针旋转了一个180°的面。

3、旋转电子图纸的坐标系。

方法：利用直线命令在操作面上画出“十”字标志，然后用旋转命令旋转第一步中所知道的夹角度数。

4、定义电子图纸的坐标系。

方法：在CAD的命令行里输入UCS —新建N—三点—原点(用光标选中“十”字标志的交叉点)—X轴（用光标选中“十”字标志竖轴的正上方端点）—Y轴（用光标选中“十”字标志横轴的右手方端点）—回车。

意思就是确定电子图纸轴线坐标系的X轴和Y轴的方向。

5、定义电子图纸的坐标原点。

方法：由于电子图纸上的轴线坐标点在没有转换坐标系之前，该点的实际坐标值与图纸上所标注的坐标值是不一致的，所以首先要在电子图纸上找到有坐标值的点作为基点，然后用相对坐标法画直线，在直线命令中输入下一点时就要按“@-x，-y”的方法输入该基点的坐标值，最后在画完直线后就要定义原点了，也是在命令行里输入UCS—新建N—指定原点（用光标选中上述所画的直线端点）—回车。

6、校核电子图纸的坐标系。

方法：利用“十”字光标指定到有坐标值的点位上，查看该点位实际坐标值与图纸上标注的坐标值是否一致，如果相同则说明转换成功，如果不同则要重新进行转换。
