空间光调制器的相位调制特性作者：贺腾李建强王辉安俊鑫来源：《价值工程》2017年第03期摘要：载波的相位对其参考相位的偏离值随调制信号的瞬时值成比例变化的调制方式，称为相位调制，或称调相。

本文拟采用杨氏干涉装置，测量其相位调制特性。

具体内容包括搭建杨氏干涉光路，完成数据的采集以及实现干涉条纹的处理，得到相位调制特性。

Abstract： The phase modulation or phase refers to a modulation way in which the carrier phase will proportionally change along with the instantaneous value of the modulated signal to the reference phase deviation value modulation. This paper plans to use Young's interference device to measure the phase modulation characteristic. The specific contents include building Young's interference light path， completing the data collection， and achieving the process of interference fringes， obtaining the phase modulation characteristics.关键词：相位调制；杨氏干涉；干涉条纹Key words： phase modulation；Young's interference；interference fringe中图分类号：TN761 文献标识码：A 文章编号：1006-4311（2017）03-0120-020 引言空间光调制器是一种对光波的光场分布进行调制的元件，广泛地应用于光信息处理、光束变换、输出显示等诸多应用领域。

4. 声光扫描声光扫描器的结构与布拉格声光调制器基本相同，所不同之处在于调制器是改变衍射光的强度，而扫描器则是利用改变声波频率来改变衍射光的方向。

⑴声光扫描原理从前面的声光布拉格衍射理论分析可知，光束以θi 角入射产生衍射极值应满足布喇格条件：sB n λλθ2sin =，B d i θθθ==。

布喇格角一般很小，可写为 s ss B f v n 22λλλθ=≈ (3.6-5) 故衍射光与入射光间的夹角（偏转角）等于布拉格角θB 的2倍，即 s s B d i f nv λθθθθ==+=2 (3.6-6)可以看出：改变超声波的频率f s ，就可以改变其偏转角θ，从而达到控制光束传播方向的目的。

超声频率改变∆f s 引起光束偏转角的变化为s s f nv ∆=∆λθ (3.6-7)这可用图1及声光波矢关系予以说明。

⑵声光扫描器的主要性能参量声光扫描器的主要性能参量有三个:可分辨点数，它决定描器的容量。

偏转时间τ，其倒数决定扫描器的速度。

衍射效率ηs ，它决定偏转器的效率。

衍射效率前面已经讨论过。

下面主要讨论可分辨点数、扫描速度和工作带宽的衍射光声频为f s 的衍射光k s s 图1 声光描器原理图问题。

可分辨点数N 定义为偏转角∆θ和入射光束本身发散角∆φ之比，即)(w R N λφ∆φ∆θ∆== (3.6-8)式中w 为入射光束的宽度；R 为常数，其值决定于所用光束的性质（均匀光束或高斯光束）和可分辨判据（瑞利判据或可分辨判据）。

上式可以写成s f RN ∆=11τ (3.6-10) τ1N 称为声光扫描器的容量-速度积，它表征单位时间内光束可以指向的可分辨位置的数目。

声光扫描器带宽受两种因素的限制，即受换能器带宽和布喇格带宽的限制。

因为声频改变时，相应的布喇格角也要改变，其变化量为s s B f nv ∆=∆2λθ (3.6-11)因此要求声束和光束具有匹配的发散角。

声光扫描器一般采用准直的平行光束，其发散角很小，所以要求声波的发散角B δθδφ≥。

第6章空间光调制器6.1概述人们已经认识到，光波作为信息载体具有特别显著的优点。

其一，是光波的频率高达1014Hz以上，比现有的信息载波，如无线电波、微波的频率要高出几个数量级。

因此，它有极大的带宽，或者说具有极大的信息容量。

光纤通信正是以此为基础，得到迅猛发展的。

其二，是光波的并行性。

光波是独立传播的，两束甚至于多束光在空间传播时相遇，可以互不干扰。

这为光信息的多路并行传输和处理提供了可能性。

原有的、以串行输入/输出为基础的各种光调制器已经不能满足光互连、光信息处理的大容量和并行性的要求，能实时的或快速的二维输入、输出的传感器，以及具有运算功能的二维器件便应运而生。

这些器件即为空间光调制器。

它们已经成为光互连、光信息处理、光计算、光学神经网络等技术中最基本的功能器件之一。

本章将介绍几种主要的空间光调制器的原理、结构和特性。

6.1.1空间光调制器的基本结构与分类[6-1~6-4]空间光调制器是由英语的Spatial light Modulator直译过来的，常缩写成SLM。

顾名思义，它是一种能对光波的空间分布进行调制的器件。

空间光调制器能对光波的某种或某些特性(例如相位、振幅或强度、频率、偏振态等)的一维或二维分布进行空间和时间的变换或调制。

换句话说，其输出光信号是随控制（电的或光的）信号变化的空间和时间的函数。

空间光调制器结构的基本特点在于,它是由许多基本的独立单元组成的一维线阵或二维阵列，这些独立单元可以是物理上分割的小单元，也可以是无物理边界的、连续的整体，只是由于器件材料的分辨率和输入图像或信号的空间分辨率有限，而形成的一个一个小单元。

这些小单元可以独立地接收光学或电学的输入信号，并利用各种物理效应改变自身的光学特性（相位、振幅、强度、频率或偏振态等），从而实现对输入光波的空间调制或变换。

习惯上，把这些小独立单元称为空间光调制器的“像素”，把控制像素的光电信号称为“写入光”，或“写入（电）信号”，把照明整个器件并被调制的输入光波称为“读出光”，经过空间光调制器后出射的光波称为“输出光”。

光束调制的基本原理
光束调制是一种通过改变光的幅度、频率或相位来传输信息的技术。

它的基本原理是利用调制信号来调整光的强度、频率或相位，以编码所需传输的信息。

在光束调制中，光常常被看作是一系列电磁波，可以用振幅、频率和相位来描述。

振幅调制是最常见的一种调制方式，它通过改变光的强度来携带信息。

具体而言，调制信号被叠加到光源产生的光波上，使得光的强度随时间变化。

接收端可以通过检测光的强度变化来解码传输的信息。

频率调制是另一种常用的调制方式，它通过改变光的频率来传输信息。

调制信号可以改变光的频率，使之在正常频率上方或下方偏移。

接收端可以检测到频率的变化，并解码传输的信息。

相位调制是光束调制中的第三种方式，它通过改变光的相位来传输信息。

调制信号使光的相位发生变化，接收端可以检测到相位的变化并解码信息。

光束调制有许多应用领域。

在通信领域，光束调制用于光纤通信和无线光通信，提供高速、宽带的数据传输能力。

在激光技术中，光束调制用于激光器的调制和控制，以实现精确的输出。

此外，光束调制还在光学传感器、光学成像和光谱分析等领域发挥着重要作用。

总的来说，光束调制利用调制信号来改变光的幅度、频率或相
位，从而传输信息。

它是一种重要的光学技术，具有广泛的应用前景。

光调制原理光调制是一种利用光信号来传输信息的技术，它在现代通信系统中起着至关重要的作用。

光调制原理是指利用光的特性进行信息传输和处理的基本原理，下面将对光调制原理进行详细介绍。

首先，我们需要了解光的特性。

光是一种电磁波，具有波长和频率。

在光通信中，常用的光波长范围是可见光和红外光，它们具有很高的频率和较短的波长，能够携带大量的信息。

光的特性使得它成为一种理想的信息传输媒介。

在光调制中，我们通常使用调制器来改变光信号的特性，以传输信息。

调制器可以分为两种类型，强度调制和相位调制。

强度调制是通过改变光信号的强度来传输信息，而相位调制则是通过改变光信号的相位来传输信息。

强度调制的原理是利用调制器控制光信号的强度，从而改变光的亮度。

这种方法简单直接，易于实现，但传输速率较低。

相位调制则是通过改变光信号的相位来传输信息，这种方法传输速率较高，但实现起来较为复杂。

在光调制中，我们还需要考虑到光的色散效应和光衰减问题。

色散效应会导致光信号在传输过程中发生频率偏移，影响信息的传输质量。

而光衰减则会使光信号的强度逐渐减弱，降低信息传输的距离和质量。

为了克服这些问题，我们通常会采用光纤作为信息传输的介质。

光纤具有低衰减、高带宽和抗干扰能力强的特点，能够有效地解决光信号传输中的色散和衰减问题。

除了光纤，我们还可以利用光放大器和光调制器等设备来增强光信号的传输性能。

光放大器能够放大光信号，提高传输距离和质量；光调制器则可以实现不同调制方式，满足不同的传输需求。

总的来说，光调制原理是利用光的特性进行信息传输和处理的基本原理。

通过对光的强度和相位进行调制，我们可以实现高速、远距离、高质量的信息传输。

在现代通信系统中，光调制技术已经成为不可或缺的一部分，为人们的生活和工作带来了极大的便利和效益。

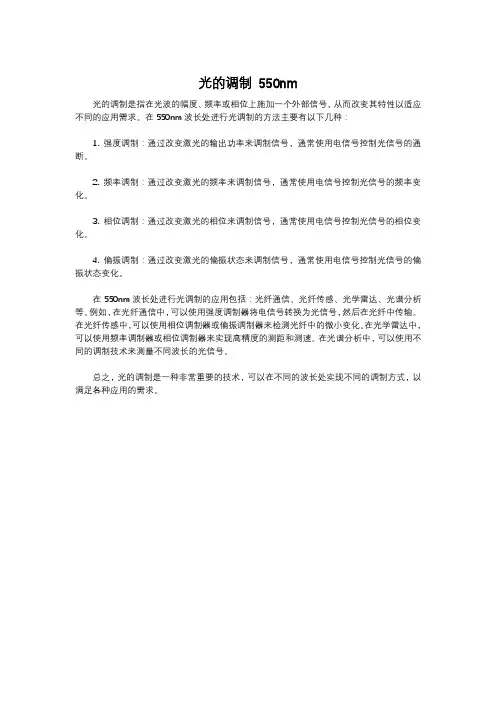

光的调制550nm
光的调制是指在光波的幅度、频率或相位上施加一个外部信号，从而改变其特性以适应不同的应用需求。

在550nm波长处进行光调制的方法主要有以下几种：
1. 强度调制：通过改变激光的输出功率来调制信号，通常使用电信号控制光信号的通断。

2. 频率调制：通过改变激光的频率来调制信号，通常使用电信号控制光信号的频率变化。

3. 相位调制：通过改变激光的相位来调制信号，通常使用电信号控制光信号的相位变化。

4. 偏振调制：通过改变激光的偏振状态来调制信号，通常使用电信号控制光信号的偏振状态变化。

在550nm波长处进行光调制的应用包括：光纤通信、光纤传感、光学雷达、光谱分析等。

例如，在光纤通信中，可以使用强度调制器将电信号转换为光信号，然后在光纤中传输。

在光纤传感中，可以使用相位调制器或偏振调制器来检测光纤中的微小变化。

在光学雷达中，可以使用频率调制器或相位调制器来实现高精度的测距和测速。

在光谱分析中，可以使用不同的调制技术来测量不同波长的光信号。

总之，光的调制是一种非常重要的技术，可以在不同的波长处实现不同的调制方式，以满足各种应用的需求。

光纤通信系统中常用的调制方法一．光纤通信概况1.发展1966年，美籍华人高锟(C.K.Kao)和霍克哈姆(C.A.Hockham)发表论文，预见了低损耗的光纤能够用于通信，敲开了光纤通信的大门，引起了人们的重视。

1970年，美国康宁公司首次研制成功损耗为20dB ／km的光纤，光纤通信时代由此开始。

由于光纤通信具有损耗低、传输频带宽、容量大、体积小、重量轻、抗电磁干扰、不易串音等优点，备受业内人士青睐，发展非常迅速。

光纤通信系统的传输容量从1980年到2000年增加了近一万倍，传输速度在过去的10年中大约提高了100倍。

2.基本组成光纤通信系统是以光为载波，利用纯度极高的玻璃拉制成极细的光导纤维作为传输媒介，通过光电变换，用光来传输信息的通信系统。

最基本的光纤通信系统由光发射机、光纤线路和光接收机组成，具体如下图所示二．光调制与解调1.基本概念类似于电通信中对高频载波的调制与解调，在光通信中叶对光信号进行调制与解调。

不管是模拟系统还是数字系统，输入到光发射机带有信息的电信号，都通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由接收机通过解调把光信号转换为电信号。

2.常用的调制方式根据调制和光源的关系，光调制可分为直接调制和间接调制两类。

直接调制方法是把要传送的信息转变为电信号注入LD或LED，从而获得相应的光信号，是采用电源调制的方法。

间接调制是利用晶体的光电效应、磁光效应、声光效应等性质来实现对激光辐射的调制，有电光调制、磁光调制、声光调制、电吸收效应和共振吸收效应等。

本文将详细介绍现在常用的是电光调制和声光调制两种。

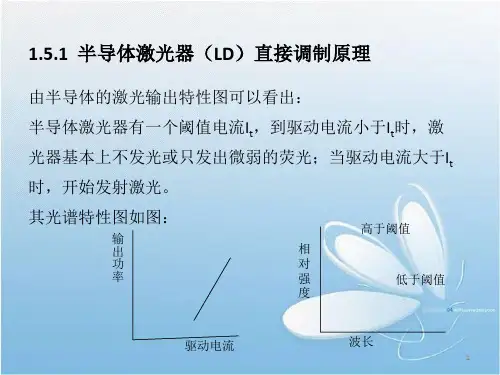

三、调制方式的详细介绍1.直接调制（1）调制原理直接对光源进行调制，通过控制半导体激光器的注入电流的大小来改变激光器输出光波的强弱。

传统的 PDH 和 2.5Gbit/s 速率以下的 SDH 系统使用的 LED 或 LD 光源基本上采用的都是这种调制方式。

(2)优缺点a.优点：结构简单、损耗小、成本低。

空间光调制器使用方法嘿，朋友们！今天咱来聊聊空间光调制器的使用方法，这玩意儿可神奇了呢！你想想看，空间光调制器就像是一个光的魔法师，能让光按照我们的想法去变化。

它可以把普通的光变得千奇百怪，就像孙悟空七十二变一样！那怎么用这个神奇的“光魔法师”呢？首先啊，你得把它安好，就像给它找个安稳的家。

然后呢，给它通上电，让它“醒过来”。

这时候，你就可以开始摆弄它啦！比如说，你可以通过各种设置，让它把光变成你想要的形状。

哎呀，就像你在纸上画画一样，只不过这是用光来画！你可以让它变出个爱心形状的光，多浪漫呀！或者变出个星星形状的光，一闪一闪亮晶晶。

再说说它的调节功能吧。

你可以像调音量一样调节光的强度，想亮就亮，想暗就暗，多有意思！而且它还能改变光的颜色呢，红橙黄绿青蓝紫，随你挑，这不比彩虹还好玩嘛！还有啊，你知道吗，它还能和其他设备配合起来用呢！就像好伙伴一起合作一样。

比如说和投影仪搭配，那就能在大屏幕上变出各种奇妙的光影效果，哇塞，那场面，绝对震撼！你说这空间光调制器是不是特别厉害？咱要是能熟练掌握它的用法，那可就像掌握了一门神奇的技艺。

到时候，你在朋友面前露一手，他们肯定会瞪大眼睛，哇，你怎么这么厉害！用空间光调制器的时候，可别马虎哦！要像对待宝贝一样细心。

毕竟它能给我们带来那么多的乐趣和惊喜。

你想想，要是因为你的不小心，让它“不高兴”了，那多可惜呀！总之呢，空间光调制器就是一个充满魔力的东西，只要你用心去探索，去尝试，它一定会给你带来意想不到的收获和快乐。

别犹豫啦，赶紧去和这个“光魔法师”来一场奇妙的邂逅吧！怎么样，是不是迫不及待啦？哈哈！原创不易，请尊重原创，谢谢!。

1、画出光纤通信系统的基本组成框图。

—-基本光纤传输系统2、光纤通信系统中，电信号对光的调制的实现方式有哪两种？简述各自含义及特点。

答：电信号对光的调制的实现方式分别为直接调制和外调制。

直接调制是用电信号直接调制 半导体激光器或发光二极管的驱动电流，使输出光随电信号变化而实现的。

这种方案的特点是技术简单，成本较低，容易实现，但调制速率受激光器的频率特性所限制。

外调制是把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的。

外调制的特点是调制速率高，但技术复杂，成本较高。

因此只有在大容量的波分复用和相干光通信系统中使用。

3、简述半导体激光器工作原理。

答：半导体激光器是向半导体PN 结注入电流，实现粒子数反转分布，产生受激辐射，再利 用谐振腔的正反馈，实现光放大而产生激光振荡的。

4、简述数字通信系统和模拟通信系统的区别。

答：数字通信系统用参数取值离散的信号（如脉冲的有和无、电平的高和低等）代表信息，强 调的是信号和信息之间的一一对应关系；模拟通信系统则用参数取值连续的信号代表信息，强调的是变换过程中信号和信息之间的线性关系。

这种基本特征决定着两种通信方式的优缺点和不同时期的发展趋势。

5、什么是电光延迟和张弛振荡？会产生什么样的后果？答：（1）输出光脉冲和注入电流脉冲之间存在一个初始延迟时间，称为电光延迟时间Z d ，其 数量级一般为ns ；（2）当电流脉冲注入激光器后，输出光脉冲会出现幅度逐渐衰减的振荡，称为张弛振 荡；（3）产生的后果：张弛振荡和电光延迟的后果是限制调制速率。

6、光纤通信有哪些优点？答：（1）容许频带很宽，传输容量很大；（2） 损耗很小，中继距离很长且误码率很小；（3） 重量轻、体积小；（4） 抗电磁干扰性能好；（5） 泄漏小，保密性能好；（6）节约金属材料，有利于资源合理使用。

简答题信息源 电发射机光发射机 光纤线路 光信号 信息宿 输入 输出 输入 输出电接收机7、基本光纤传输系统有哪几部分组成？简述各部分的主要功能及主要组成部分。

光学相位阵列空间光调制器（又称空间光调制器、空间光调制器，英文缩写为SLM）是一种利用光学相位调制实现信息传输和处理的设备。

它的工作原理是通过调整每一个像素上的光程差，来控制入射光的相位和幅度，从而实现光波的调制和控制。

相比传统的光学器件，SLM具有许多优点，但也存在一些局限性。

本文将深入探讨光学相位阵列空间光调制器的工作原理、优缺点，并结合个人观点，全面地解释这一主题。

一、光学相位阵列空间光调制器的工作原理光学相位阵列空间光调制器的工作原理主要基于液晶和反射两种技术。

液晶空间光调制器通过在液晶屏上施加电场，调节液晶分子的排列状态来改变入射光的相位；而反射式空间光调制器则利用反射镜的微米级运动来实现相位调制。

在工作时，SLM会根据输入信号来实时调制光波，从而实现光学信息的加工和传输。

通过精确地调节每个像素上的光程差，SLM可以实现光波的相位控制，满足不同光学传输和处理的需求。

二、光学相位阵列空间光调制器的优点1. 高灵活性：SLM可以实现对光波相位的快速调制，能够适应复杂的光学传输和处理需求。

2. 高度可编程：通过编程控制，SLM可以实现不同的相位调制模式，具有极高的自定义性和灵活性。

3. 实时性：SLM可以在毫秒甚至微秒级的时间内完成光波的调制，满足实时光学传输和处理的需求。

三、光学相位阵列空间光调制器的缺点1. 复杂性：SLM的工作原理较为复杂，需要精密的控制电路和算法支持。

2. 灵敏性：SLM对外界环境的光、温度等因素较为敏感，容易受到干扰。

3. 成本较高：目前的SLM设备价格较高，制约了其在一些领域的应用。

四、个人观点和理解对于光学相位阵列空间光调制器，我认为它是一种非常重要的光学器件，具有广泛的应用前景。

在光学通信、光学成像、激光加工等领域，SLM的高灵活性和可编程性能非常适用。

尽管目前存在一些局限性，但随着技术的不断发展，相信SLM将会有更加广泛的应用和发展。

总结回顾本文通过对光学相位阵列空间光调制器的工作原理、优缺点和个人观点的分析，全面地解释了这一主题。

空间光调制器反射式相位空间光调制器反射式相位空间光调制器（Spatial Light Modulator，SLM）是一种能够对光波进行调制的光学器件。

常见的SLM有液晶、光电、MEMS等类型。

其中，反射式SLM由于具有高反射率、高分辨率、高灵敏度等特点，被广泛应用于光学领域。

本文将重点介绍反射式SLM中的相位调制。

反射式SLM中的相位调制是指通过改变SLM上的像素点的相位来实现光波的干涉和衍射。

相位调制的原理是利用SLM上的电场来改变光波的相位，从而达到对光波的调制目的。

具体来说，当电场施加到SLM上时，SLM中的像素点会发生相位变化，从而改变通过SLM 的光波的相位，进而改变光波的传播方向和强度分布。

反射式SLM中的相位调制可以应用于多种光学领域，如光学成像、光学通信、光学计算等。

其中，光学成像是应用最广泛的领域之一。

通过对SLM上不同像素点的相位进行调制，可以实现光学成像中的像移、像缩、畸变校正等功能。

例如，利用SLM相位调制技术可以实现全息照相，即通过记录物体的干涉图像来实现三维成像。

除了光学成像外，反射式SLM中的相位调制还可以应用于光学通信。

在光学通信中，相位调制可以实现光信号的调制和解调。

光信号的调制通常采用强度调制或相位调制。

相比于强度调制，相位调制具有更高的频率响应和更高的灵敏度。

此外，相位调制还可以用于实现光子处理器和量子通信等领域。

在反射式SLM中，相位调制的实现通常需要配合控制系统来实现。

控制系统可以通过计算机、DSP芯片等设备来控制SLM上各像素点的电场，从而实现相位调制。

控制系统需要具备高速、高精度和稳定性等特点，以满足不同领域对相位调制的需求。

总的来说，反射式SLM中的相位调制是一种非常重要的光学技术，具有广泛的应用前景。

随着科技的不断进步，相信反射式SLM中的相位调制将会在更多的光学领域得到应用，为光学技术的发展带来新的机遇和挑战。
