成都理工大学电力系统继电保护试卷

继电保护试题库及答案一、判断题（共100题，每题1分，共100分）1.按照《电力系统安全稳定导则》的要求，电力系统必须合理安排自动低频减负荷的顺序及所切负荷的数量。

A、正确B、错误正确答案：A2.不论变电站采用什么形式的直流系统，选用何种类型的直流设备，都要具有监测直流电压和电流的表计。

A、正确B、错误正确答案：A3.继电保护人员输入定值可不停用整套微机保护装置。

A、正确B、错误正确答案：B4.闭合回路中的感应电动势趋向于产生与其方向相反的电流，来阻碍磁通量的变化。

A、正确B、错误正确答案：B5.国家电网生技[2005]172号《直流电源系统运行规范》规定，高频开关模块型充电装置，稳流精度应不大于±1％，稳压精度应不大于±0.5％。

A、正确B、错误正确答案：A6.由于铜导线的导电性能和机械性能比铝导线好，因此，目前的架空输电线路广泛采用铜导线。

A、正确B、错误正确答案：B7.在安装RCS9700数据库时，若系统中配置了多台数据库服务器，则“备数据源计算机名”和“主数据源计算机名”应不同。

A、正确B、错误正确答案：A8.系统振荡中的距离保护针对转换性故障，保护采用单相故障记忆功能，保证由Ⅱ段延时切除故障。

A、正确B、错误正确答案：A9.过电压保护主要是防止运行电压过高造成电容器损坏，根据需要可以选择动作告警还是跳闸。

A、正确B、错误正确答案：A10.转换开关触点接触不良和控制绕组出线处脱掉可能造成充电装置输出电压很低，手动调压，其电压无变化。

A、正确B、错误正确答案：A11.项目协调在确保其对组织业务的适用性、有效性，在满足标准、法规的前提下，要提高效率。

A、正确B、错误正确答案：A12.常规站二次回路缺陷处理时大多数需要用到万用表A、正确B、错误正确答案：A13.三相电路中，每相负载的端电压叫负载的相电压。

A、正确B、错误正确答案：A14.110kV及以下线路保护装置调试工作开工前2天，向有关部门上报本次工作的材料计划。

《》3卷 第 1 页 共1 页 教研室主任 任课教员 王宝华 日期 2019年9月一、单项选择题（共30分）1．系统发生故障时继电保护装置的基本任务是（ ）A ．切除故障元件B ．减负荷C ．动作于信号D ．通知调度2．采用不完全星形接线方式，当遇有Y ，dll 接线变压器时，有时在保护的中性线上再接一个电流继电器，其作用是为了提高保护的（ ）A ．选择性B ．速动性C ．灵敏性D ．可靠性 3．三段式电流保护广泛用于（ ）A ．10kV 及以下单侧电源辐射电网中B ．35kV 及以下单侧电源辐射电网中C ．66kV 及以下单侧电源辐射电网中D ．110kV 及以下单侧电源辐射电网中 4．消除功率方向继电器死区的方法为（ ）A ．采用记忆回路B ．增加放电间隙C ．增加无功补偿D ．加入延时5．在中性点不接地电网中的串联线路上发生跨线不同相两点接地短路时，希望切除（ ）A ．两个故障点B ．任一个故障点C ．靠近电源的故障点D ．远离电源的故障点 6．零序过电流保护的动作电流应躲过（ ）A ．下一条线路始端三相短路时流过保护的最大不平衡电流B ．下一条线路始端相间短路的最大短路电流C ．线路正常运行时的最大负荷电流D ．相邻线路零序I 段保护的动作电流7．在双侧电源线路上，过渡电阻的存在，使测量阻抗（ ）A ．增大B ．减小C ．可能增大，也可能减小D ．不变8．反应接地短路的阻抗继电器，采用零序补偿电流的接线方式时不能反应的短路类型是A ．三相短路B ．两相接地短路C ．两相短路D ．单相接地短路 9．不灵敏零序电流I 段保护的主要任务是（ ）A ．在全相运行情况下，作为接地短路保护B ．在非全相运行情况下，作为接地短路保护C ．在全相运行情况下，作为相间短路保护D ．在非全相运行情况下，作为相间短路保护 10．过量继电器的返回系数（ ）A.<1B.=1C.>1D.>211．下面哪一项不能作为高频闭锁方向保护停止发信的元件A ．负序功率方向继电器B ．零序功率方向继电器C ．方向阻抗继电器D ．电流继电器 12．变压器纵差保护的最大不平衡电流比发电机纵差保护的最大不平衡电流A ．大B ．小C ．一样D ．两者不能比较 13．接于发电机定子绕组两中性点连线上的TA 用于A ．定子横差保护B ．定子纵差保护C ．定子接地保护D ．逆功率保护14．距离Ⅲ段保护，采用方向阻抗继电器的灵敏度是采用全阻抗继电器的灵敏度的（ ）A.cos(loa set ϕ-ϕ)倍B.) -cos(1loa t se ϕϕ倍C. t se cos 1ϕ倍 D. oa l cos 1ϕ倍15．给发电机造成损害最小的故障类型是A ．转子两点接地B ．转子一点接地C ．定子单相接地D ．定子两相接地二、简答题（30分，每题5分）1．中性点直接接地系统中，当发生单相接地故障时，零序电压和零序电流的分布有何特点？ 2．对阻抗继电器接线方式的基本要求是什么？3．写出全阻抗继电器比幅式和比相式动作条件并阐述它的动作特性。

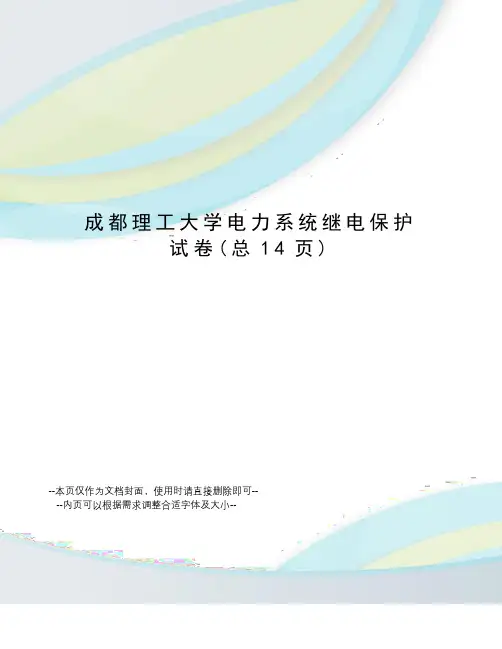

成都理工大学电力系统继电保护试卷(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1成都理工大学2011—2012学年第二学期《电力系统继电保护》考试试卷考试时间：120分钟一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题分，共10分) 1．能反应变压器油箱内油面降低的保护是（ C ）。

A ．纵差保护B ．过励磁保护C ．瓦斯保护D ．电流速断保护2．相间短路电流速断保护的保护范围，在（ C ）情况下最大。

A ．最小运行方式下三相短路 B ．最小运行方式下两相短路 C ．最大运行方式下三相短路D ．最大运行方式下两相短路3．下图为MN 双侧电源线路，1QF 、2QF 处均装有方向过电流保护，且接线正确无误。

正常运行时，功率P 、Q 从M 侧送至N 侧 1）1QF 处的方向过电流保护（ A ）A ．不会动作B ． 要动作 4．相间短路保护瞬时电流速断保护不能保护本线路全长，这是因为（ A ）。

A ．为了区别本线路末端或相邻元件出口处短路，只好缩小保护范围B ．为了保证I 段有足够的灵敏度得 分C．保护装置的固有缺陷，无法将定值调整到线路全长的整定值5．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ B ）A．电流电压联锁速断保护B．定时限过电流保护C．限时电流速断保护D．电流速断保护6．发电机及变压器采用“复合电压起动的过电流保护”作为后备保护是为了（ A ）。

A．提高电流电压元件的灵敏度B．防止电流或电压互感器二次回路断C．防止系统振荡时保护误动7．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R轴方向所占面积愈大，则受过渡电阻的影响（ C ）。

A．不受影响B．一样C．愈小D．愈大8．高频方向保护是利用高频信号比较被保护线路两端的（ D ）。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。

2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。

4、距离保护是一种根据距离远近确定的保护，反应的是距离。

受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。

7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。

1、（C）三相短路。

2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。

4、（C）定时限过电流保护。

5、（B）方向圆阻抗继电器。

6、处于（A）动作状态。

7、应该大于1，并取可能的最小值。

8、应采用（B）方向圆阻抗继电器。

9、可能误动。

10、保护1、2将拒动。

11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。

三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。

近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。

2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。

3、比率制动特性是指继电器动作值与电流比值成正比的特性。

最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。

4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。

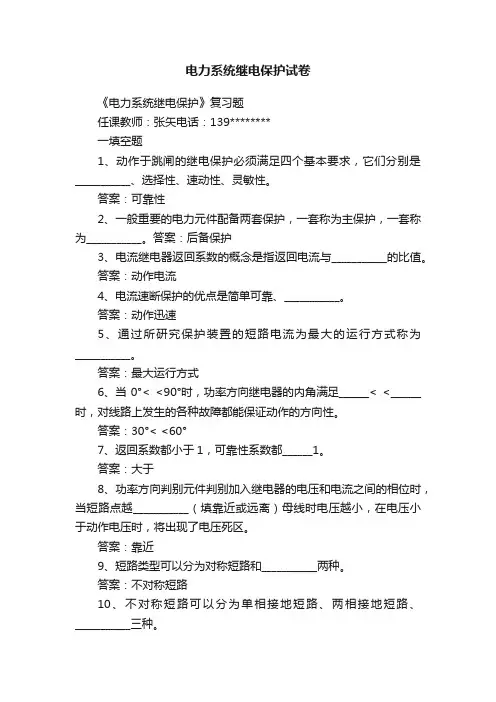

电力系统继电保护试卷《电力系统继电保护》复习题任课教师：张矢电话：139********一填空题1、动作于跳闸的继电保护必须满足四个基本要求，它们分别是___________、选择性、速动性、灵敏性。

答案：可靠性2、一般重要的电力元件配备两套保护，一套称为主保护，一套称为___________。

答案：后备保护3、电流继电器返回系数的概念是指返回电流与___________的比值。

答案：动作电流4、电流速断保护的优点是简单可靠、___________。

答案：动作迅速5、通过所研究保护装置的短路电流为最大的运行方式称为___________。

答案：最大运行方式6、当0°< <90°时，功率方向继电器的内角满足______< <______时，对线路上发生的各种故障都能保证动作的方向性。

答案：30°< <60°7、返回系数都小于1，可靠性系数都______1。

答案：大于8、功率方向判别元件判别加入继电器的电压和电流之间的相位时，当短路点越___________（填靠近或远离）母线时电压越小，在电压小于动作电压时，将出现了电压死区。

答案：靠近9、短路类型可以分为对称短路和___________两种。

答案：不对称短路10、不对称短路可以分为单相接地短路、两相接地短路、___________三种。

答案：两相不接地短路11、距离保护是利用短路发生时电压与电流的比值，该比值反映故障点到保护安装处的距离，如果短路点距离______（大于或小于）整定值则动作的保护。

答案：小于12、能使过电流继电器动作的最小电流称为继电器的_____。

答案：动作电流13、在电流保护的基础上加装方向元件，是为了保证继电保护的_____。

答案：选择性14、电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_______保护。

答案：近后备15、电流继电器的_______电流与动作电流的比值称为继电器的返回系数。

继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。

A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。

A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。

A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。

A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。

A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。

电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。

差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。

如果差值超过设定值，继电器动作，切断故障部分。

2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。

由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。

三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。

差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。

2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。

传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。

电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。

它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。

学年度第一学期期末考试《电力系统继电保护》（A）卷专业班级姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1.过电流维电涔的返回系数（）A.等于0B.小于1C.等于1D.大于12.限时电潦速断保护的灵敏系数要求（）A.大于2B.大于1.3'L5C.大于1.2D.大于0. 853.在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路.上发生两点界相接地短路,采用不完全星形接线保护的动作情况是（）A∙有机会只切除一条线路B.有机会只切除一条线路C. 100%切除两条故障线路D.不动作即两条故障线路都不切除4.在双侧电源系统中,采用方向元件是为了提高保护的（）Λ.方向性B,可靠性C.灵敏性D.选择性5.在中性点直接接地电网中，零序功率方向继电器采用的接线方式是（）A. 90° 接线B.30, 30C.-3 -3D. -30、306.正方向出口相间短路,存在动作“死区”的阻抗维电器是（）A.全阻抗继电器B.方向阻抗继电器C偏移特性阻抗继电器 D.上抛圆阻抗继电器7.在中性点直接接地系统中，反应接地短路的因抗继电器接线方式是（）Λ.0o接线 B.90°接线 C.30、30 D.A、A+30零序补偿电流的接线方式8.由于过渡电阻的存在，一般情况卜使阻抗维电渊的（）A.测量阻抗增大，保护范用减小B.测域阻抗增大，保护范用增大C.测量阻抗诚小，保护范用减小D.测员阻抗减小，保护范用增大9.在距高保护的I、II段整定计算中乘以一个小于1的可靠系数，Fl的是为了保证保护动作的（）A.选择性B.可靠性C.灵敏性 S速动性10.在校验距离11段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A.选择性B.速动性C.灵敏性D∙可靠性11.距离I段保护,采用方向阻抗继电胧比采用全阻抗继电器（）Λ.灵极度高 B.灵敬度低 C.灵敏度一样D∙保护范围小12.高频阻波器的作用是（）\限制短路电潦 B.防止工频电流窜越C.防止高频电潦窜越D.补偿接地电流13.对于Y, dll接线变压器，为保证正常运行时差动回路两招的电流相等，应使变压器Y侧电流互感耦变比（）A.等于变压器变比nTB.增大倍C.减少倍D.增大3倍14.发电机横差保护的作用是（）A.保护定子绕组而间短路B.保护定子绕组相间短路C.保护定子绕组接地短路D.保护转子绕组一点接地故障15.对于大型发电机，反应转子表层过热的主保护是（）A.低电压起动的过电流保护B.发合电压起动的过电流保护C负序电潦保护D.阻抗保护二、多选题（每题的备选答案中有多个，佳答案，每题5分，共50分）16.三段式电流保护由（）保护构成A、电流速断保护B、限时电流速断保护C、过电流保护D、过电压保护17、三段式电潦保护的主保护由（）保护构成.A、电流速断保护B、限时电流速断保护C、过电流保护D、过电压保护18、最大短路电流出现在（）运行方式下的（）短路。

电力系统继电保护试题及答案一、选择题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是（）。

A. 测量短路电流B. 测量短路电压C. 切断故障部分D. 测量短路功率答案：C2. 电流速断保护是一种（）保护。

A. 过电流保护B. 电流差动保护C. 零序电流保护D. 距离保护答案：A3. 电力系统发生接地故障时，零序电流保护动作的依据是（）。

A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B4. 差动保护是一种（）保护。

A. 电流保护B. 电压保护C. 距离保护D. 电流差动保护答案：D5. 距离保护的基本原理是（）。

A. 测量故障电流B. 测量故障电压C. 测量故障点距离D. 测量故障功率答案：C6. 电力系统发生短路时，电流保护动作的依据是（）。

A. 电流的大小B. 电流的方向C. 电流的频率D. 电流的相位答案：A7. 电力系统发生短路时，电压保护动作的依据是（）。

A. 电压的大小B. 电压的方向C. 电压的频率D. 电压的相位答案：A8. 电力系统发生短路时，功率方向保护动作的依据是（）。

A. 功率的大小B. 功率的方向C. 功率的频率D. 功率的相位答案：B9. 电力系统发生短路时，距离保护动作的依据是（）。

A. 距离的大小B. 距离的方向C. 距离的频率D. 距离的相位答案：A10. 电力系统发生短路时，零序电流保护动作的依据是（）。

A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B二、填空题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是__切断故障部分__。

2. 电流速断保护是一种__过电流保护__保护。

3. 电力系统发生接地故障时，零序电流保护动作的依据是__零序电流__。

4. 差动保护是一种__电流差动保护__保护。

5. 距离保护的基本原理是__测量故障点距离__。

6. 电力系统发生短路时，电流保护动作的依据是__电流的大小__。

电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（ ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护试题-答案电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_近后备_保护。

2.电流继电器的_返回_电流与动作电流的比值称为继电器的返回系数。

3.反应电流增大而瞬时动作的保护称为__无时限电流速断保护__。

4.定时限过电流保护的动作时限是按__阶梯原则__来选择的。

5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围__相等__这一条件来整定的。

6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度__高__。

7.全阻抗继电器的主要缺点是__动作无方向性__。

8.相间短路的阻抗继电器采用0°接线。

例如：时，=_______。

9.精确工作电流I ac是阻抗继电器的一个主要技术指标。

I ac越小，表明U0越小，即___继电器灵敏度越高____。

10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证___选择性__。

11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12.故障时发信方式的优点是__对相邻通道的干扰小_____。

13.相差高频保护采用比较线路两端__正序电流_____相位来反应对称短路。

14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于___外部短路电流最大的一侧____。

15.对于中性点可接地或不接地的变压器需要装设零序电流保护和__零序过电压保护_____。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的___灵敏____性不利。

17.发电机正常运行时的三次谐波电压，机端量总是___小于____中性点量。

18.发电机定子绕组匝间短路时，将出现___纵____向负序电压，并产生相应的负序电流。

19.对于单母线或双母线保护，通常把____安全性___放在重要位置。

大学200 －200 学年第( )学期考试试卷课程代码 3042100 课程名称 电力系统继电保护原理 考试时间120 分钟阅卷教师签字: 一、填空题（每空2分, 共20分）1.电力系统发生故障时, 继电保护装置应将 部分切除, 电力系统出现不正常工作时, 继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 , 不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定, 其灵敏性通常用来表示。

4.距离保护是反应 的距离, 并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中, 受过渡电阻的影响最大,受过渡电阻的影响最小。

二、单项选择题（每题2分, 共12分）1.电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2.继电保护的灵敏系数/要求（ ）。

（A ）（B ）（C ）1sen K <1sen K =1sen K >3.定时限过电流保护需要考虑返回系数, 是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4.三段式电流保护中, 保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5.有一整定阻抗为/的方向圆阻抗继电器, 当测量阻抗/时, 该继电器处于 （ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作6.考虑助增电流的影响, 在整定距离保护II 段的动作阻抗时, 分支系数应取（ ）。

（A ）大于1, 并取可能的最小值 （B ）大于1, 并取可能的最大值 （C ）小于1, 并取可能的最小值三、简答题（共32分）1.何谓主保护、后备保护？ 何谓近后备保护、远后备保护？ (16分)2.零序电流灵敏I 段与零序电流不灵敏I 段的区别是什么？ 分别在那种情况下起作用？ （16分） 四、计算题（共36分）1.如图2所示的网络中, 已知, 线路每公里的正序阻抗///试对保护1进行三段式电流保护的整定计算。

电力系统继电保护试题及答案1. 定义和作用电力系统继电保护是指在电力系统中通过采用继电器来检测和判断各种异常情况，及时采取保护措施，以防止电力系统设备受到损坏，保证电力系统的安全运行。

继电保护系统是电力系统中的安全保护设备，通过对电力系统各个设备状态进行监测和判断，一旦发现异常情况或故障，即时采取措施，切除故障区域，保护设备，确保电力系统的连续供电。

2. 常见继电保护试题及答案试题一：在电力系统中，以下哪种情况属于需要进行继电保护的范畴？A. 发电机组并网运行B. 电力系统的启动和停机过程中C. 输电线路的运行D. 输变电设备的维护过程中答案：C. 输电线路的运行试题二：继电保护系统常见的故障类型有哪些？A. 过电压B. 欠电压C. 过流D. 短路E. 接地故障答案：A. 过电压, C. 过流, D. 短路, E. 接地故障试题三：在电力系统继电保护中，常见的继电器类型有哪些？A. 过电流继电器B. 跳闸继电器C. 欠电压继电器D. 过压继电器E. 差动继电器答案：A. 过电流继电器, B. 跳闸继电器, C. 欠电压继电器, D. 过压继电器, E. 差动继电器试题四：描述一下继电保护系统的工作原理。

答案：继电保护系统通过与电力系统中的设备连接并监测其工作状态，定期检查电流、电压、频率等参数。

当系统设备出现异常情况时，继电保护系统会及时发出警报，并采取保护措施。

常见的保护措施包括切除故障区域、跳闸操作等。

继电保护系统依靠连线和电子计算技术进行操作，并能在电力系统出现故障时迅速做出反应，确保电力系统设备和人员的安全。

3. 总结电力系统继电保护是保证电力系统安全运行的重要措施之一。

合理的继电保护系统能够对电力系统中的各种异常情况进行及时判断和保护，保证电力系统设备的安全运行。

熟悉继电保护的基本知识和常见试题有助于工程师在实际工作中更好地应用继电保护技术，提高电力系统的可靠性和安全性。

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

2024年继电保护考试题及答案(完整版)1、【判断题】变压器油箱外故障包括绕组间的线间故障、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

(×)2、【判断题】过电压维电器的动作、返回过程与电流继电器相同。

(√)3、【判断题】当通过电流继电渊的电流大于动作电流时,继电器动作,动合触点闭合。

(√)4、【判断题】重合仲I成功率计匏为重合仲I失败次数除以重合网应该动作的总次数的百分数。

(×)5、【判断题】电力系统短路中发生单相短路的儿率最大。

(√)6、【判断题】低压配电网中中性线的代号为N°(√)7、【判断网】断路器位贸信号中，当断路器被自动重合闸动作合闸时红灯闪。

8、【判断题】备用电源自动投入装置工作时，备用电源投入到持续性故障上，备用电源断路器将加速断开。

(√)9、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

(J)10、【判断题】变压器气体保护的主要元件是电流继电器∙(×)II、【判断题】电压继电器在继电保护装置中反应电压变化而动作。

(J)12、【判断题】变电站中将交流一次侧高电压转换成：次电压,供给控制、测量、保护等二次设备使用的电气设备是电流互感器。

＜X）13、【判断题】继电保护动作时将故障部分切除，使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性.（X）14、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。

（√）15、【判断题】备用电源自动投入装置应保证工作电源断开后，工作线路才能投入。

（X）16、【判断题】自动重合闸实质上是通过将非正常跳开的断路涔试探性合闸，实现线路上发生永久性故障时臼动恢第运行。

（X）17、【判断题】外部故障时变压器差动保护中，流入差动继电泯的电流为不平衡电流。

（J）18、【判断腿】变压器正常运行时励磁电潦一般约为变压器额定电流的68倍。

（X）19、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯，由监控主机与各功能了•系统通讯的方式称为集中式变电站自动化系统。
