继电保护模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.220kV变压器中性点经间隙接地的零序过电压保护定值一般可整定为150V。
A、正确B、错误正确答案：B2.自动重合闸有两种启动方式：断路器控制开关位置与断路器位置不对应启动方式和保护启动方式。
A、正确B、错误正确答案：A3.当电流互感器误差超过10%时，可用两种同变比的互感器并接以减小电流互感器的负担。
A、正确B、错误正确答案：B4.单只电池巡检装置可独立测量蓄电池组中单体电池的端电压、电流、温度等状态量，实时监视整组蓄电池的运行状况。
A、正确B、错误正确答案：B5.把电容器串联起来，电路两端的电压等于各电容器两端的电压之和。
A、正确B、错误正确答案：A6.为保证远动信息的可靠传输，通讯规约都采用了相应的纠FALSE 技术，CRC校验是循环冗余校验。
A、正确B、错误正确答案：A7.整组动作时间测量是测量从模拟故障至断路器跳闸的动作时间。
A、正确B、错误正确答案：A8.由于条件的限制，有些记录很不完整，要在会后补记。
既是补记，就不可避免地掺加记录者的主观意志和好恶，这是可以理解的。
A、正确B、错误正确答案：B9.系统的同步脉冲信号通常以空接点方式输出，每小时发一次的脉冲称为1PPM脉冲信号。
A、正确B、错误正确答案：B10.在电解液中含有害的金属杂质时，在充电过程中将出现浅红色；如含有铁杂质时，将出现紫红色。
A、正确B、错误正确答案：B11.从各相首端引出的导线叫相线，俗称火线。
A、正确B、错误正确答案：A12.单电池组双母线直流系统能满足继电保护设备采用双重保护。
A、正确B、错误正确答案：B13.校验断路器跳闸位置开关量状态,应使断路器分别处于合闸状态和分闸状态。
A、正确B、错误正确答案：A14.在工作开始前，认真对照已审批过的二次工作安全措施票逐条执行，并在“执行”栏打勾。
如在执行过程中有与实际不相符的，应认真检查核实，确认无误后方可实施。
一、填空题1.加强继电保护试验仪器、仪表的管理工作，每1～2 年应对微机型继电保护试验装置进行一次全面检测，确保试验装置的准确度及各项功能满足继电保护试验的要求，防止因试验仪器、仪表存在问题而造成继电保护误整定、误试验。
2.保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。
3.新、扩建或改造的变电站直流系统的馈出网络应采用辐射状供电方式。
4.某变电站电压互感器的开口三角形B相接反，则正常运行时，如一次侧运行电压为110kV，开口三角形的输出为200V。
5.电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是励磁支路呈现为电感性使一、二次电流有不同相位，造成角度误差。
6.在各类保护装置接入电流互感器二次绕组时，应考虑到既要消除保护死区，同时又要尽可能减轻电流互感器本身故障时所产生的影响。
7.在自动低频减负荷装置切除负荷后，不允许使用备用电源自动投入装置将所切除的负荷送出。
8.220kV电网中，电压互感器的开口三角绕组电压是100V 。
9.为相量分析简便，电流互感器一、二次电流相量的正向定义应取减极性标注。
10.查找220V直流系统接地使用表计的内阻应不小于2000Ω/V。
11.我国110kV及以上系统的中性点均采用直接接地方式。
12.中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用过补偿方式。
13.小母线的材料多采用铜。
14.为了限制故障的扩大，减轻设备的损坏。
提高系统的稳定性，要求继电保护装置具有快速性。
15.使用万用表进行测量时，测量前应首先检查表头指针是否在零位。
16.功率方向继电器的电流和电压为IA 、UBC，IB、UCA,IC、UAB时，称为90°接线。
17.电力系统发生振荡时，振荡中心电压的波动情况是幅度最大。
18.闭锁式纵联保护电力载波通道用相一地高频通道方式来传送被保护线路两侧的比较信号。
19.在大接地电流系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该运行线路上产生零序感应电流，此时在运行线路中的零序电流将会增大。
电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如I J=I B-I A时，U J=( ② )。
①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足 、 、 、 四个基本要求。
2过电流继电器的启动电流 返回电流，其返回系数 1。
3后备保护包括 和 。
4运行中应特别注意电流互感器二次侧不能 ；电压互感器二次侧不能 。
5三段式电流保护中， 段灵敏度最高， 段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由 和 组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为 时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开 ，经一定时间延时后重合 ，若不成功再跳开 。
9变压器纵差动保护需要进行 和 ，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应 故障、 故障和 故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为 、 、 。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？ 7评价微机保护算法优劣的标准有哪两个？三、分析计算题1已知线路的阻抗角65L ϕ=︒，通过线路的负荷功率因数为0.9。
继电保护模拟试题12套_含答案(总73页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录继电保护模拟练习题一错误!未定义书签。
继电保护模拟练习题二错误!未定义书签。
继电保护模拟练习题三错误!未定义书签。
继电保护模拟练习题四错误!未定义书签。
继电保护模拟练习题五错误!未定义书签。
继电保护模拟练习题六错误!未定义书签。
继电保护模拟练习题七错误!未定义书签。
继电保护模拟练习题一一单选题：1、电力系统是由（）、变电所、送电线路、配电线路、电力用户组成的整体。
A．发电厂 B．变压器 C．继电保护 D．断路器2、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（）。
A．开路 B．短路 C．断路 D．虚接3、继电保护中用于测量被保护对象的各类运行参数，在故障情况下将测得的故障参数与给定的整定值进行比较，将比较结果输出给逻辑部分的是（）的作用。
A. 显示部分B. 逻辑部分C. 执行部分D. 测量部分4、电力系统继电保护由测量部分、（）和执行部分构成。
A. 逻辑部分B. 判断部分C. 显示部分D. 采样部分5、三段式电流保护对双侧有电源的线路或环网线路，通过动作电流、动作时限整定，保护的选择性（）。
A．有时不能保证 B．完全可以保证 C．任何时候都不能保证6、定时限过电流保护近后备灵敏系数计算为（）。
A．最小运行方式本线路末端两相短路电流与动作电流之比B．最大运行方式本线路末端三相短路电流与动作电流之比C．最小运行方式下级线路末端两相短路电流与动作电流之比D．最大运行方式下级线路末端三相短路电流与动作电流之比7、相间距离保护反应故障为（）。
A．接地故障 B．相间故障 C．一相断线 D．两相断线8、中性点直接接地系统发生接地故障，在三相中将产生（）的零序电流。
A．大小相等、相位相差120度 B．大小不等、相位相同C．大小相等、相位相同 D．大小不等、相位不同9、瞬时电流速断保护反应线路故障（）时动作，且无动作延时。
继电保护模拟练习题（含答案）一、单选题（共33题，每题1分，共33分）1.电流互感器的接线方式中,只有二相装有电流互感器以及相应的电流元件,只能反应二相电流的接线方式为( )。
A、三相完全星形接线B、两相不完全星形接线C、两相电流差接线正确答案：B2.本线路的零序电流Ⅱ段保护动作时间的整定原则为( )。
A、与下级线路零序电流Ⅱ段保护配合B、与下级线路零序电流Ⅰ段保护配合C、与本线路零序电流Ⅰ段保护配合正确答案：B3.下列保护中( )用于运行过程中易发生过负荷的电动机。
A、过负荷保护B、低电压保护C、堵转保护正确答案：A4.对于反应故障参数降低而动作的欠量继电保护装置,灵敏度计算为( )。
A、保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数B、保护范圃末发生金属性短路时故障参数最小计算值除以保护装置的动作参数C、保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值正确答案：C5.安装接线图包括( )、屏背面接线图及端子排图。
A、原理接线图B、屏面布置图C、逻辑框图正确答案：B6.微机保护通过 AD 获得输入电压、电流的模拟量的过程称为( )。
A、多路转换B、光电隔离C、采样D、人机接口正确答案：C7.用于反应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速断保护的后备的保护为( )。
A、零序电流Ⅰ段保护B、限时电流速断保护C、距离保护Ⅰ段保护正确答案：B8.中性点不接地系统发生单相接地故障,故障线路零序电流方向为( )。
A、由母线流向线路B、不确定C、由线路流向母线正确答案：C9.自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。
A、自动合闸B、延时合闸C、不应动作正确答案：C10.电力系统是由( )、变电所、送电线路、配电线路、电力用户组成的整体。
A、变压器B、发电厂C、继电保护正确答案：B11.对单侧有电源的辐射形电网,电流保护装设在线路的( )。
初级工题一、填空题1、由_______、________、_______和用电设备组成的有机整体称为电力系统。
答案:发电厂;输电线路;变电站2、电气设备的金属外壳接地属________接地;避雷针接地属________接地。
答案:保护;工作3、电力系统常见的短路类型有_________、________、_________、_________及断线。
答案:三相短路;两相短路;单相接地短路;两相接地短路4、在运行中电压互感器二次侧不允许_______,电流互感器二次侧不允许________。
答案:短路;开路5、电力系统发生短路故障时,通常伴有________增大、________降低,以及__________改变等现象。
答案:电流;电压;电流与电压间的相位角6、误接线包括__________、__________和_________。
答案:漏接线;接错线;拆错线7、对继电保护的基本要求是________、________、_______、________。
答案:可靠性;选择性;快速性;灵敏性8、按继电保护所起的作用可分为_______保护,_______保护和_______保护。
答案:主;后备;辅助9、电流速断的保护范围在__________方式下最大。
答案:最大运行10、电压速断的保护范围在_______方式下最大。
11、目前采用最广泛的中性点运行方式有_____________、__________和_________。
答案:中性点直接接地;中性点不接地;中性点经消弧线圈接地12、小接地电流系统中,单相接地故障时,故障相对地电压为_______,中性点对应电压升高为_______,其它两相对地电压升为_________。
答案:0V;相电压;倍的相电压(或线电压)13、断路器具有______能力,能_______负荷电流和短路电流,是进行________的主要工具,是继电保护装置的执行机构。
答案:灭弧;切断;倒闸操作14、零序电流滤过器只有在_______故障时,才有零序电流输出。
继电保护模拟练习题（含答案）一、单选题（共100题，每题1分，共100分）1、省电网220千伏及以上线路、母线、发电机、变压器、电抗器等电气元件正常运行均应有(____)；若快速保护退出，必须采取临时措施，否则一次设备必须停役。
A、后备保护B、高频保护C、快速保护D、过流保护正确答案：C2、为了能够保护本线路的全长，限时电流速断保护必须在系统(____)运行方式下，线路末端发生两相短路时，具有足够的反应能力。
A、最小B、特殊C、任意D、最大正确答案：A3、过渡电阻对(____)影响最大。
A、方向阻抗继电器B、全阻抗继电器C、偏移特性阻抗继电器D、上抛圆阻抗继电器正确答案：A4、正方向出口相间短路，存在动作“死区”的阻抗继电器是(____)。
A、方向阻抗继电器B、偏移特性阻抗继电器C、上抛圆阻抗继电器D、全阻抗继电器正确答案：A5、电力系统中的每一个重要元件都必须配备至少(____)套保护。
A、2B、1C、0D、3正确答案：A6、当系统发生故障时，尽可能使停电范围达到最小是属于继电保护(____)的要求。
A、选择性B、灵敏性C、可靠性D、快速性正确答案：A7、二次设备是对一次设备及系统进行控制、调节、保护和(____)的设备。
它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。
A、连接B、分配C、生产D、监测正确答案：D8、尽可能快速的切除故障保护范围内的故障是属于继电保护(____)的要求。
A、灵敏性B、快速性C、选择性D、可靠性正确答案：B9、当系统发生故障时，正确地切断故障点最近的断路器，是继电保护的(____)的体现。
A、安全性B、可信赖性C、选择性D、快速性正确答案：C10、谐波制动的变压器纵差保护装置中设置差动速断元件的主要原因是(____)。
A、保护设置的双重化，互为备用B、提高保护动作速度C、防止在区内故障较高的短路水平时，由于电流互感器的饱和产生谐波量增加，导致谐波制动的比率差动元件拒动D、提高整套保护灵敏度正确答案：C11、高频通道中的阻波器的作用是(____)。

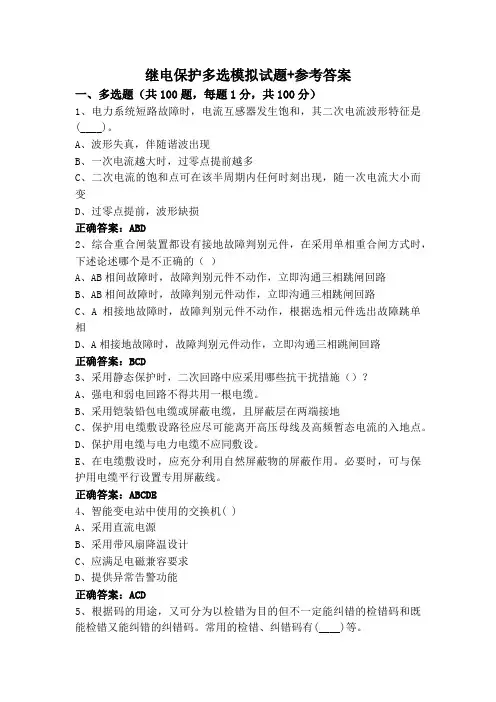

继电保护多选模拟试题+参考答案一、多选题（共100题，每题1分，共100分）1、电力系统短路故障时，电流互感器发生饱和，其二次电流波形特征是(____)。
A、波形失真，伴随谐波出现B、一次电流越大时，过零点提前越多C、二次电流的饱和点可在该半周期内任何时刻出现，随一次电流大小而变D、过零点提前，波形缺损正确答案：ABD2、综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是不正确的（）A、AB相间故障时，故障判别元件不动作，立即沟通三相跳闸回路B、AB相间故障时，故障判别元件动作，立即沟通三相跳闸回路C、A相接地故障时，故障判别元件不动作，根据选相元件选出故障跳单相D、A相接地故障时，故障判别元件动作，立即沟通三相跳闸回路正确答案：BCD3、采用静态保护时，二次回路中应采用哪些抗干扰措施（）？A、强电和弱电回路不得共用一根电缆。
B、采用铠装铅包电缆或屏蔽电缆，且屏蔽层在两端接地C、保护用电缆敷设路径应尽可能离开高压母线及高频暂态电流的入地点。
D、保护用电缆与电力电缆不应同敷设。
E、在电缆敷设时，应充分利用自然屏蔽物的屏蔽作用。
必要时，可与保护用电缆平行设置专用屏蔽线。
正确答案：ABCDE4、智能变电站中使用的交换机( )A、采用直流电源B、采用带风扇降温设计C、应满足电磁兼容要求D、提供异常告警功能正确答案：ACD5、根据码的用途，又可分为以检错为目的但不一定能纠错的检错码和既能检错又能纠错的纠错码。
常用的检错、纠错码有(____)等。
A、奇偶校验码$B、$循环冗余码$C、$BCH码正确答案：ABC6、在异步通信格式中，如果选择（）校验，则数据位和奇偶位中1的数目应该是（）。
A、偶、偶数B、奇、偶数C、偶、奇数D、奇、奇数正确答案：AD7、在中性点经消弧线圈接地的电网中，过补偿运行时消弧线圈的主要作用是(____)。
A、消除铁磁谐振过电压B、减小接地电流C、减小单相故障接地时故障点恢复电压D、改变接地电流相位正确答案：ABC8、闭锁式纵联距离保护的阻抗测量元件应提出要求包括(____)。
