《大学物理》光的干涉知识点咱们来聊聊大学物理里超有意思的光的干涉！先说说啥是光的干涉啊。
简单说，就是两束或者多束光相遇的时候，它们会相互影响，产生一些特别有趣的现象。
这就好比两个人在舞台上跳舞，配合好了就能跳出精彩的舞步。
比如说杨氏双缝干涉实验，这可是光的干涉里的经典。
托马斯·杨当年做这个实验的时候，那可是打开了新世界的大门。
想象一下，一束光通过两条窄缝，然后在后面的屏幕上就出现了明暗相间的条纹。
这就像是光在跟我们玩捉迷藏，一会儿亮，一会儿暗。
那为啥会出现这种现象呢？这就得从光的波动性说起啦。
光啊，它可不是简单的直线跑的小粒子，而是像波浪一样传播的。
当两束光的波峰和波峰相遇，或者波谷和波谷相遇，就会变得更亮，这叫加强；要是波峰和波谷相遇，那就会变暗，这叫减弱。
我记得有一次在实验室里，自己动手做杨氏双缝干涉实验。
那时候紧张又兴奋，小心翼翼地调整着仪器，眼睛紧紧盯着屏幕，就盼着能看到那神奇的条纹。
当终于看到那清晰的明暗相间的条纹时，心里那种激动和惊喜，简直没法形容！感觉自己像是揭开了大自然的一个小秘密。
还有薄膜干涉，这在生活中也很常见。
比如夏天马路上的油膜，在阳光下会呈现出五彩斑斓的颜色，这就是薄膜干涉的杰作。
还有相机镜头上的镀膜，也是利用了薄膜干涉的原理来减少反射，提高成像质量。
光的干涉在现代科技中的应用那可多了去了。
比如在光学检测中，通过干涉条纹的变化可以检测出物体表面的微小缺陷。
还有干涉仪，可以用来测量长度、角度等物理量，精度高得吓人。
总之，光的干涉这个知识点，看似神秘，其实就在我们身边。
只要我们用心去观察、去探索，就能发现它的无穷魅力。
希望通过我这一番不太专业但充满热情的讲解，能让您对光的干涉有了更清楚的认识。
下次您再看到那些奇妙的光学现象，就知道背后的原理啦！。
大学物理中的光的干涉与衍射光的干涉与衍射现象大学物理中的光的干涉与衍射光的干涉与衍射现象是大学物理中一个重要且有趣的研究课题。
这些现象揭示了光的波动性质，以及波动性对光的传播与相互作用的影响。
本文将系统地介绍光的干涉与衍射现象，并探讨其在物理学与现实生活中的应用。
一、光的干涉现象光的干涉是指两列或多列光波相互叠加形成的明暗条纹图案。
常见的干涉现象包括杨氏双缝干涉、杨氏单缝干涉、牛顿环等。
1.1 杨氏双缝干涉杨氏双缝干涉是光的干涉现象中最典型的实验之一。
它利用一束光通过两狭缝后产生的明暗交替的干涉条纹来说明光的波动性质。
当光线经过两条狭缝时，由于来自不同狭缝的光波具有相位差，它们会相互干涉，形成一系列明暗相间的条纹。
1.2 杨氏单缝干涉杨氏单缝干涉是光的干涉现象中较为简单的一种。
它是通过单个狭缝产生的衍射效应，导致在观察屏幕上出现明暗相间的条纹。
单缝干涉通常用于分析光的波长和狭缝大小之间的关系。
1.3 牛顿环牛顿环是一种非常有趣的干涉现象。
它是由一片凸透镜与平面玻璃片之间的空气薄膜所形成的。
当光线垂直照射到凸透镜与平面玻璃片之间的空气薄膜时，由于空气薄膜的厚度不均匀，光线在不同厚度处产生不同的相位差，从而形成一系列明暗相间的圆环。
二、光的衍射现象光的衍射是指光通过物体的边缘或孔径时发生偏离直线传播的现象。
常见的衍射现象包括夫琅禾费衍射、菲涅耳衍射等。
2.1 夫琅禾费衍射夫琅禾费衍射是一种通过窄缝衍射的现象。
当一束平行光通过一个窄缝时，光波会在缝口处发生衍射，形成一系列明暗相间的条纹。
这种衍射现象的强度分布与缝口的大小和光波的波长有关。
2.2 菲涅耳衍射菲涅耳衍射是一种通过物体边缘衍射的现象。
当一束平行光照射到物体的边缘时，光波会在物体边缘发生衍射，从而形成明暗相间的衍射图样。
菲涅耳衍射常用于分析物体的形状和边缘的特性。
三、光的干涉与衍射在应用中的意义光的干涉与衍射现象在科学研究和实际应用中具有重要意义。

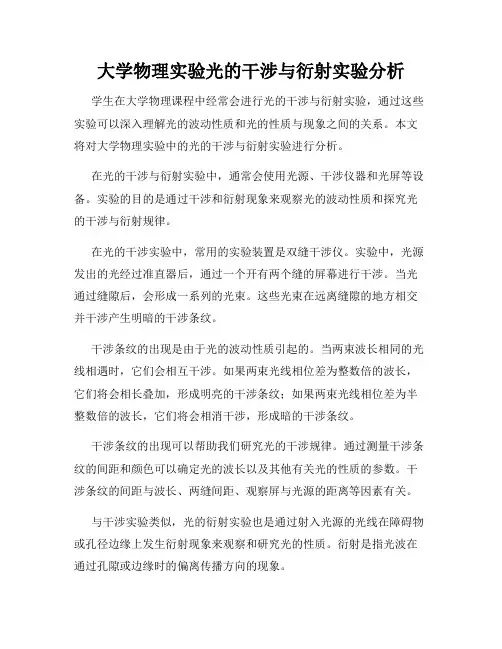

大学物理实验光的干涉与衍射实验分析学生在大学物理课程中经常会进行光的干涉与衍射实验，通过这些实验可以深入理解光的波动性质和光的性质与现象之间的关系。
本文将对大学物理实验中的光的干涉与衍射实验进行分析。
在光的干涉与衍射实验中，通常会使用光源、干涉仪器和光屏等设备。
实验的目的是通过干涉和衍射现象来观察光的波动性质和探究光的干涉与衍射规律。
在光的干涉实验中，常用的实验装置是双缝干涉仪。
实验中，光源发出的光经过准直器后，通过一个开有两个缝的屏幕进行干涉。
当光通过缝隙后，会形成一系列的光束。
这些光束在远离缝隙的地方相交并干涉产生明暗的干涉条纹。
干涉条纹的出现是由于光的波动性质引起的。
当两束波长相同的光线相遇时，它们会相互干涉。
如果两束光线相位差为整数倍的波长，它们将会相长叠加，形成明亮的干涉条纹；如果两束光线相位差为半整数倍的波长，它们将会相消干涉，形成暗的干涉条纹。
干涉条纹的出现可以帮助我们研究光的干涉规律。
通过测量干涉条纹的间距和颜色可以确定光的波长以及其他有关光的性质的参数。
干涉条纹的间距与波长、两缝间距、观察屏与光源的距离等因素有关。
与干涉实验类似，光的衍射实验也是通过射入光源的光线在障碍物或孔径边缘上发生衍射现象来观察和研究光的性质。
衍射是指光波在通过孔隙或边缘时的偏离传播方向的现象。
在光的衍射实验中，通常会使用单缝衍射仪进行实验。
实验中，光源发出的光线通过一狭缝射入，屏幕上会观察到一系列明暗相间的衍射条纹。
衍射条纹的出现是由于光的波动性质所致。
光的衍射实验可以帮助我们了解光的波动性质和衍射规律。
通过观察和测量衍射条纹的形状和距离，可以确定光的波长和其他有关光的性质的参数。
衍射条纹的形状和间距与光波的入射角度、孔径大小、光波波长等因素有关。
总结起来，大学物理实验中的光的干涉与衍射实验是一种通过观察和研究光的干涉与衍射现象来探究光的波动性质和光学性质的实验方法。
通过实验装置的搭建和干涉衍射条纹的观察与测量，可以得到光的波长和其他相关性质的参数。
大学物理中的光的干涉与衍射问题在大学物理中，光的干涉与衍射是一个非常重要的课题。
干涉和衍射现象是光的波动性质所导致的，它们对于我们理解光的本质和物质的性质起到了关键的作用。
本文将详细介绍光的干涉与衍射问题，以及相关的实验和应用。
一、干涉现象干涉是指两束或多束光波相互叠加产生的明暗相间的干涉条纹的现象。
干涉现象的产生需要满足两个条件：一是光源是相干光源，二是光的传播路径存在差异。
1. 条纹的产生当两束相干光波相遇时，会在空间中形成干涉条纹。
这些干涉条纹的产生可以通过弗朗霍夫衍射公式来解释，该公式描述了光通过一个狭缝时的衍射现象。
2. 干涉条纹的特征干涉条纹具有明暗相间的特征，这是因为光波的干涉会导致光的增强和相消干涉。
光的增强会使得干涉条纹出现明亮区域，而光的相消干涉则会导致干涉条纹出现暗区。
二、衍射现象衍射是指光波传播时发生弯曲和障碍物附近出现干涉效应的现象。
衍射现象的产生需要满足光波传播经过障碍物或者经过狭缝。
1. 衍射的产生光的衍射现象可以由基尔霍夫衍射公式来解释，该公式描述了光波传播经过一个孔径时所发生的衍射现象。
2. 衍射的特征衍射现象会导致光波的扩散，使得光的传播区域扩大。
衍射还会导致光的强度分布不均匀，形成明暗相间的衍射图案，这一特征是衍射现象的重要标志。
三、实验与应用光的干涉与衍射是许多实验和应用领域的基础。
以下是一些与干涉与衍射相关的实验和应用：1. 杨氏干涉实验杨氏干涉实验是用来观察干涉现象的经典实验之一。
通过在两面平行的玻璃板之间引入光源和接收屏，可以观察到明暗相间的干涉条纹。
2. 双缝干涉实验双缝干涉实验是观察干涉现象的经典实验之一。
通过在光源前放置两个狭缝，可以观察到通过狭缝后形成的干涉条纹。
这个实验不仅可以用来验证光的波动性质，还可以用来测量光的波长等重要参数。
3. 衍射光栅衍射光栅是一种利用光的衍射现象来实现光谱分析和波长测量的装置。
它由许多平行的狭缝构成，通过光的衍射，可以将不同波长的光分散成明暗相间的衍射光谱。
大学物理光的干涉详解（二）引言：光的干涉是光学中一种重要的现象，它在许多领域都有广泛的应用。
本文将对大学物理光的干涉进行详细的解析，以帮助读者更好地理解和应用光的干涉现象。
正文：一、双缝干涉1. 构造双缝干涉实验装置的基本原理2. 双缝干涉的条件和特点3. 双缝干涉的干涉条纹及其解释4. 双缝干涉的应用：衍射光栅的原理和工作方式5. 双缝干涉实验的注意事项与常见误差分析二、单缝干涉1. 单缝干涉实验的基本原理2. 单缝干涉的条件和特点3. 单缝干涉的干涉条纹及其解释4. 单缝干涉的应用：干涉测量与像差的消除5. 单缝干涉实验的注意事项与常见误差分析三、牛顿环干涉1. 牛顿环干涉实验的基本原理2. 牛顿环干涉的条件和特点3. 牛顿环干涉的干涉条纹及其解释4. 牛顿环干涉的应用：薄膜的测量与分析5. 牛顿环干涉实验的注意事项与常见误差分析四、薄膜干涉1. 薄膜干涉实验的基本原理2. 薄膜干涉的条件和特点3. 薄膜干涉的干涉条纹及其解释4. 薄膜干涉的应用：反射镜、透射镜和干涉滤光片的工作原理5. 薄膜干涉实验的注意事项与常见误差分析五、光栅干涉1. 光栅干涉实验的基本原理2. 光栅干涉的条件和特点3. 光栅干涉的干涉条纹及其解释4. 光栅干涉的应用：光谱仪的工作原理与光谱分析5. 光栅干涉实验的注意事项与常见误差分析总结：通过对大学物理光的干涉的详细解析，我们深入理解了双缝干涉、单缝干涉、牛顿环干涉、薄膜干涉和光栅干涉的原理、特点、干涉条纹和应用。
这些知识对于我们理解光的行为、进行精确测量和应用于实际中都具有重要意义。
在进行干涉实验时，我们需要注意实验装置的搭建和调整，以及可能出现的误差来源，以确保准确的实验结果。
光的干涉实验光的干涉实验是物理学中经典的实验之一，通过干涉现象的观察和分析，可以深入了解光的性质和行为。
本文将就光的干涉实验进行介绍和探讨，以帮助读者更好地理解和掌握这一重要的实验内容。
1. 实验原理光的干涉是指两束或多束光波相互叠加而产生明暗交替的干涉条纹现象。
干涉条纹的出现是由于光的波动性质引起的。
光的波动性可以通过互相干涉的光波产生干涉现象予以验证。
2. 实验设备与操作步骤在进行光的干涉实验时，通常需要准备以下设备：激光器、双缝间隔器、干涉屏等。
首先，将激光器和双缝间隔器固定在适当的位置上。
确保激光器能够发出稳定、单色的光线，并调整双缝间隔器的间距，使得两个缝隙之间的距离保持一定的合理范围。
接下来，将干涉屏放置在适当的位置，以接收干涉条纹的投影。
调整干涉屏的位置和角度，使得干涉条纹清晰可见。
最后，进行实验时，打开激光器，观察干涉屏上的干涉条纹。
可以通过调整双缝间隔器的间距、改变光的入射角度等方式，来改变干涉条纹的形态和分布情况。
3. 干涉条纹的解释干涉条纹的出现与光波的干涉现象密切相关。
当两束光波（或多束光波）相遇时，它们会相互叠加形成新的光波，根据光波的波动性质，叠加的过程会产生干涉条纹。
而干涉条纹的形态和分布则受到双缝间隔器的间距、光的波长以及观察位置的影响。
一般情况下，若双缝间隔较小，光的波长较大，观察位置离干涉屏较远，则干涉条纹较密集，形成明暗相间的条纹纹理；反之，若双缝间隔较大，光的波长较小，观察位置离干涉屏较近，则干涉条纹较稀疏，相邻的明暗区域间距较大。
4. 实验应用与进一步研究光的干涉实验不仅仅是一种基础的物理实验，它还在很多领域有着广泛的应用。
例如，在光学仪器制造、光学测量等工程中，通过光的干涉实验可以实现光的精密调节和测量。
此外，还可以通过干涉条纹的形态和分布来研究光的波动性质以及光的干涉现象的规律性，进一步拓展对光学和物理学的理解和应用。
总结：通过光的干涉实验，我们可以深入了解光的波动性质以及干涉现象的规律性。
《大学物理》光的干涉知识点在大学物理的学习中，光的干涉是一个非常重要的知识点。
它不仅帮助我们深入理解光的波动性，还在众多领域有着广泛的应用。
首先，我们来了解一下光的干涉的基本概念。
光的干涉指的是两列或多列光波在空间相遇时，在某些区域始终加强，在另一些区域则始终减弱，形成稳定的强弱分布的现象。
这种现象的产生是由于光波具有波动性。
产生光的干涉现象需要满足几个条件。
一是两束光的频率必须相同。
这是因为只有频率相同的光，在相遇时才能产生稳定的干涉现象。
二是两束光的振动方向必须相同。
如果振动方向不同，它们之间的叠加效果就会变得复杂，难以形成清晰的干涉条纹。
三是两束光的相位差必须保持恒定。
相位差的恒定是形成稳定干涉条纹的关键。
接下来，我们看看光的干涉的分类。
常见的有双缝干涉和薄膜干涉。
双缝干涉是托马斯·杨最早进行的实验。
在这个实验中，一束光通过两个相距很近的狭缝，在屏幕上形成了明暗相间的条纹。
条纹的间距与光的波长、双缝间距以及双缝到屏幕的距离有关。
通过双缝干涉实验，我们可以定量地验证光的波动性。
薄膜干涉则在日常生活中有很多常见的例子。
比如，肥皂泡表面的彩色条纹、雨天路面上油膜的彩色花纹等，都是薄膜干涉的现象。
当一束光照射到薄膜上时，在薄膜的上表面和下表面会分别反射出两束光，这两束光相互叠加就产生了干涉现象。
薄膜干涉的条纹特点与薄膜的厚度、折射率以及入射光的波长有关。
在理解光的干涉时，我们还需要知道相干长度和相干时间的概念。
相干长度是指能够发生干涉的两束光之间的最大光程差。
相干时间则是光通过相干长度所需的时间。
相干长度和相干时间的大小反映了光源的相干性。
光的干涉在实际中有很多应用。
在光学检测中，利用干涉条纹可以精确测量物体的表面平整度、微小位移等。
在激光技术中，通过干涉可以实现激光的稳频和锁模，提高激光的性能。
在光谱学中，干涉仪可以用于高分辨率的光谱分析。
对于光的干涉的计算，我们通常会用到一些公式。
比如双缝干涉中，条纹间距的公式为：Δx ＝λD/d，其中Δx 是条纹间距，λ 是光的波长，D 是双缝到屏幕的距离，d 是双缝间距。
光的干涉—牛顿环【实验目的】1、了解牛顿环等厚干涉的原理和观察方法2、利用干涉方法测量平/凸透镜的曲率半径3、掌握读数显微镜的调节和使用4、学习用逐差法和图解法处理数据，并比较两种处理结果【实验原理】通常将同一光源发出的光分成两束光，在空间经过不同的路程后合在一起产生干涉。
牛顿环是典型的等厚干涉现象牛顿环实验装置通常是由光学玻璃制成的一个平面和一个曲率半径较大的球面组成，在两个表面之间形成一劈尖状空气薄层。
以凸面为例，当单色光垂直入射时，在透镜表面相遇时就会发生干涉现象，空气膜厚度相同的地方形成相同的干涉条纹，这种干涉称作等厚干涉。
在干涉条纹是以接触点为中心的一系列明暗相间的同心圆环，称牛顿环。
牛顿环的形成：由于透镜表面B点处的反射光1和玻璃板表面C点的反射光2在B点出发生干涉，在该处产生等厚干涉条纹。
按照波动理论，设形成牛顿环处空气薄层厚度为d，两束相干光的光程差为：△=2d + λ/ 2 = kλ当适合下列条件时有△ =2d + λ/ 2 = kλ---------（1）( K = 1，2，3，... 明环)△ =2d + λ/ 2 = (2k+1)λ/2---------（2）( K = 1，2，3，... 暗环)式中λ为入射光的波长，λ/2 是附加光程差，他是由于光在光密介质面上反射时产生的半波损失而引起的公式（2）表明，当 K=0 时（零级），d=0，即平面玻璃和平凸透镜接触处的条纹为暗纹。
光程差Δ仅与d 有关，即厚度相同的地方干涉条纹相同。
平凸透镜曲率半径的测量：由几何关系，在B点可得：r2=R2-(R2-d2)=2Rd-d2因为 R>>d 所以得上式表明d 与成正比，说明离中心越远，光程差增加越快，干涉条纹越来越密。
由公式：... (暗环)可知若测出第K 级暗环的半径，且单色光的波长已知时，就能算出球面的曲率半径R 。
但在实验中由于机械压力引起的形变以及球面上可能存在的微小尘埃，使得凸面和平面接触处不可能是一个理想的点，而是一个不很规则的圆斑，因此很难准确测出的值。
4.11光的干涉—－牛顿环要观察到光的干涉图象，如何获得相干光就成了重要的问题，利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分，然后再使这两部分叠起来。
由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光，所以它们将满足相干条件而成为相干光。
获得相干光方法有两种。
一种叫分波阵面法，另一种叫分振幅法。
牛顿环是一种用分振幅方法实现的等厚干涉现象，最早为牛顿所发现，所以叫牛顿环。
在科学研究和工业技术上有着广泛的应用，如测量光波的波长，精确地测量长度、厚度和角度，检验试件表面的光洁度，研究机械零件内应力的分布以及在半导体技术中测量硅片上氧化层的厚度等。
【实验目的】1. 通过实验加深对等厚干涉的理解。
2. 学会使用读数显微镜并通过牛顿环测量透镜的曲率半径。
3. 学会使用读数显微镜测距。
4. 学会用图解法和逐差法处理数据。
【实验仪器】读数显微镜，牛顿环仪，钠光灯。
【实验原理】牛顿环仪是由曲率半径较大的平凸透镜L 和磨光的平玻璃板P 叠和装在金属框架F 中构成，如图4-11-1所示。
框架边上有三个螺旋H用来调节L 和P 之间的接触，以改变干涉条纹的形状和位置。
调节H 螺旋不可旋得过紧，以免接触压力过大引起透镜弹性形变，甚至损坏透镜。
1114--图如图4-11-2所示平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加，若以平行单色光垂直照射到牛顿环上，则经空气层上、下表面反射的二光束存在光程差，它们在平凸透镜的凸面相遇后，将发生干涉。
从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环（如图4-11-3所示），称为牛顿环。
由于同一干涉环上各处的空气层厚度是相同的，因此它属于等厚干涉。
••••• 由图4-11-2可见，如设透镜的曲率半径为Ｒ，与接触点Ｏ相距为ｒ处空气层的厚度为ｄ，其几何关系式为：222)(r d R R +-=2222r d Rd R ++-=由于Ｒ>>ｄ，可以略去d 2得 Rr d 22= (4-11-1) •• 光线应是垂直入射的，计算光程差时还要考虑光波在平玻璃板上反射会有半波损失，从而带来λ/2的附加光程差，所以总光程差为 •• 22λ+=∆d (4-11-2) 产生暗环的条件是：• ∆=(2ｋ＋１)2λ(4-11-3)其中ｋ＝0，1，2，3，...为干涉暗条纹的级数。
大学物理光的干涉与衍射现象光是一种电磁波，具有波动和粒子性质。
在大学物理学中，光的干涉与衍射现象是一个重要的研究内容。
干涉指的是两束或多束光波相互叠加后形成的干涉图样，而衍射则是当光通过一些尺寸相当于它波长的孔径或者绕过一个物体时，光波的传播会出现偏折现象。
1. 干涉现象1.1 杨氏实验杨氏实验是探讨光的干涉现象的经典实验之一。
它通过将光束分成两束，经过不同路径后在屏上相互叠加形成干涉条纹。
这表明光波是具有干涉性质的，不同相位的光波会发生干涉，形成明暗条纹。
1.2 干涉的条件干涉现象发生的条件包括相干性和干涉的几何条件。
相干性指的是两束或多束光波的相位关系保持稳定，它决定了光的干涉效果。
而干涉的几何条件包括光源的大小、光线传播的方向和光程差等因素，它们决定了干涉条纹的形态和位置。
2. 干涉的类型2.1 干涉的分类根据光源的类型，干涉可以分为自然光干涉和单色光干涉。
自然光干涉是指自然光经过一个非均匀厚度的介质或物体后形成的干涉现象。
而单色光干涉则是指单色光经过干涉装置后形成的干涉现象。
2.2 干涉的类型常见的干涉类型包括薄膜干涉、牛顿环干涉和迈克尔逊干涉等。
薄膜干涉是指光波在透明或反射边界处发生干涉现象，产生彩色的干涉条纹。
牛顿环干涉是指光波在凸透镜和平行玻璃板之间产生的干涉现象，形成圆环状的干涉条纹。
迈克尔逊干涉则是通过使用半反射镜和反射镜等光路装置，形成干涉条纹。
3. 衍射现象3.1 衍射的特点衍射是指光通过孔径或者绕过物体后的传播现象。
相比于干涉，衍射是光波遇到障碍物后的传播行为，它不需要多个光波的叠加。
衍射的特点包括波阵面的弯曲、波的弯曲传播和波的绕射等。
3.2 衍射的条件衍射现象发生的条件包括波的波长、孔径尺寸和波前的形状等因素。
当光通过的孔径尺寸和波长相当，或者光通过物体的尺寸相当于波长时，会发生衍射现象。
4. 衍射的类型4.1 单缝衍射单缝衍射是指光通过一个狭缝后的衍射现象。
光经过狭缝后，会在屏幕上形成中央明暗条纹和多个级次的暗条纹，形成衍射图样。
实验3.3 光的等厚干涉测量一、实验目的（1）观察光的等厚干涉现象。
（2）利用牛顿环测量平凸透镜的曲率半径R。
（3）学习使用读数显微镜。
二、实验仪器读数显微镜、牛顿环、钠光灯。
三、实验原理（1）等厚干涉当一束单色光入射到透明薄膜上时,通过薄膜上下表面依次反射而产生两束相干光。
如果这两束反射光相遇时的光程差仅取决于薄膜厚度，则同一级干涉条纹对应的薄膜厚度相等，这就是所谓的等厚干涉。
（2）牛顿环在光学上，牛顿环是一个薄膜干涉现象。
光的一种干涉图样，是一些明暗相间的同心圆环。
例如用一个曲率半径很大的凸透镜的凸面和一平面玻璃接触，在日光下或用白光照射时，可以看到接触点为一暗点，其周围为一些明暗相间的彩色圆环；而用单色光照射时，则表现为一些明暗相间的单色圆圈。
这些圆圈的距离不等，随离中心点的距离的增加而逐渐变窄。
它们是由球面上和平面上反射的光线相互干涉而形成的干涉条纹。
（3）利用牛顿环测量平凸透镜的曲率半径R 的简单原理和计算表达式由光路图可得，与第k 级牛顿环相对应的两束相干光的光程差为：σk =2e k +λ2（λ2为附加光程）可知：R =√r k 2+(R −e k )2由相干光程差分析可得由射光产生明暗环的条件分别是：{r k=√(2k −1)R λ2（k =0，1，2，…明环条件）r k =√kλR （k =0，1，2，…暗环条件） 但是因为A 与C 的接触点可能不是理想点，导致靠近接触点的明暗条纹无法辨别清楚，直接用r 来算不准确，故这里改进算式，用环的直径D 的差来计算R ：R =D m 2−D n24(m −n )λ四、内容与步骤（1）调节目镜使十字叉丝清晰。
（2）调节45度反射镜。
（3）由下向上缓慢地调焦。
（4）定性观察，防止一侧观察不到干涉条纹。
（5）定量测量，注意鼓轮单方向转动。
（6）测量条纹直经：D i =|x i 左−x i 右|（7）测量图示: ①测量第19～30环暗环的直径。
4.11光的干涉—－牛顿环要观察到光的干涉图象，如何获得相干光就成了重要的问题，利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分，然后再使这两部分叠起来。
由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光，所以它们将满足相干条件而成为相干光。
获得相干光方法有两种。
一种叫分波阵面法，另一种叫分振幅法。
牛顿环是一种用分振幅方法实现的等厚干涉现象，最早为牛顿所发现，所以叫牛顿环。
在科学研究和工业技术上有着广泛的应用，如测量光波的波长，精确地测量长度、厚度和角度，检验试件表面的光洁度，研究机械零件内应力的分布以及在半导体技术中测量硅片上氧化层的厚度等。
【实验目的】1. 通过实验加深对等厚干涉的理解。
2. 学会使用读数显微镜并通过牛顿环测量透镜的曲率半径。
3. 学会使用读数显微镜测距。
4. 学会用图解法和逐差法处理数据。
【实验仪器】读数显微镜，牛顿环仪，钠光灯。
【实验原理】牛顿环仪是由曲率半径较大的平凸透镜L 和磨光的平玻璃板P 叠和装在金属框架F 中构成，如图4-11-1所示。
框架边上有三个螺旋H用来调节L 和P 之间的接触，以改变干涉条纹的形状和位置。
调节H 螺旋不可旋得过紧，以免接触压力过大引起透镜弹性形变，甚至损坏透镜。
1114--图如图4-11-2所示平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加，若以平行单色光垂直照射到牛顿环上，则经空气层上、下表面反射的二光束存在光程差，它们在平凸透镜的凸面相遇后，将发生干涉。
从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环（如图4-11-3所示），称为牛顿环。
由于同一干涉环上各处的空气层厚度是相同的，因此它属于等厚干涉。
••• •• 由图4-11-2可见，如设透镜的曲率半径为Ｒ，与接触点Ｏ相距为ｒ处空气层的厚度为ｄ，其几何关系式为：222)(r d R R +-=2222r d Rd R ++-=由于Ｒ>>ｄ，可以略去d 2得Rr d 22= (4-11-1)•• 光线应是垂直入射的，计算光程差时还要考虑光波在平玻璃板上反射会有半波损失，从而带来λ/2的附加光程差，所以总光程差为•• 22λ+=∆d (4-11-2)产生暗环的条件是： • ∆=(2ｋ＋１)2λ(4-11-3) 其中ｋ＝0，1，2，3，...为干涉暗条纹的级数。
综合(4-11-1)、(4-11-2)和(4-11-3)式可得第ｋ级暗环的半径为：•• λkR r k =2(4-11-4)由(4-11-4)式可知，如果单色光源的波长λ已知，测出第ｍ级的暗环半径ｒm ，即可得出平凸透镜的曲率半径Ｒ；反之，如果Ｒ已知，测出ｒm 后，就可计算出入射单色光波的波长λ。
但是用此测量关系式往往误差很大，原因在于凸面和平面不可能是理想的点接触；接触压力会引起局部形变，使接触处成为一个圆形平面，干涉环中心为一暗斑。
或者空气间隙层中有了尘埃，附加了光程差，干涉环中心为一亮（或暗）斑，均无法确定环的几何中心。
实际测量时，我们可以通过测量距中心较远的两个暗环的半径ｒm 和ｒn 的平方差来计算曲率半径Ｒ。
因为•• ｒm 2＝ｍＲλ ， ｒn 2＝ｎＲλ两式相减可得•• λ)(22n m R r r n m -=-所以•• λ)(22n m r r R n m --=或λ)(422n m D D R nm --= (4-11-5)图4-11-2图4-11-3•• 由上式可知,只要测出Ｄm 与Ｄn （分别为第m 与第n 条暗环的直径）的值，就能算出Ｒ或λ。
这样就可避免实验中条纹级数难于确定的困难，利用后一计算式还可克服确定条纹中心位置的困难。
【实验仪器介绍】1.牛顿环装置：将待测的平凸透镜和平板玻璃放在一个圆形框架中就组成一个牛顿环装置。
2.钠光灯：本实验用黄色的钠光灯做光源，黄光的波长为A ±=)35893(λ 3.读数显微镜：读数显微镜是用来测量微小长度的仪器（如图4-11-4所示），显微镜通常起放大物体的作用，而读数显微镜除放大(但放大倍数略小)物体外，还能测量物体的大小。
主要是用来精确测量那些微小的或不能用夹持仪器(游标尺、螺旋测微计等)测量的物体的大小。
转动读数显微镜测微鼓轮，显微镜筒可在水平方向左右移动，移动的位置由标尺上读出，目镜中装有一个十字叉丝，作为读数时对准待测物体的标线。
测量前先调节目镜，使十字叉丝清晰，再调节调焦手轮对被测物体进行聚焦．显微镜系统是与套在测微丝杆上的螺母套管相固定的，旋转读数鼓轮，即转动测微丝杆，就带动显微镜左右移动。
移动的距离可以从主尺(读毫米位)和读数鼓轮(相当于螺旋测微计的微分筒)上读出，本显微镜丝杆的螺距为一毫米。
读数鼓轮周界上刻有100分格，分度值为0.01毫米。
使用方法① 测物放置于显微镜载物台上。
② 调节目镜，使目镜内分划平面上的十字叉丝清晰，并且转动目镜使十字叉丝中的一条线与刻度尺垂直。
③ 调节显微镜镜筒，使它与待测物有一个适当距离，然后再调节显微镜的焦距，能在视场中看到清晰物象，并消除视差，即眼睛左右移动时，叉丝与物象间无相对位移。
图4-11-4 读数显微镜外形图④转动读数鼓轮，使叉丝分别与带测物体的两个位置相切，记下两次读数1．目镜接筒 12．反光镜旋轮2．目镜 13．压片3．锁紧螺钉 14．半反镜组4．调焦手轮 15．物镜组5．标尺 16．镜筒6．测微鼓轮 17．刻尺7．锁紧手轮 18．锁紧螺钉8．接头轴 19．棱镜室9．方轴10．锁紧手轮Ⅱ11．底座图4-11-5 JCD3型读数显微镜外形图值x1,x2,其差值的绝对值即为待测物长度L，表示为：L=[x2-x1] 。
在使用读数显微镜时应注意以下几点①调节显微镜的焦距时，应使目镜筒从待测物体移开，自下而上地调节。
严禁将镜筒下移过程中碰伤和损坏物镜和待测物。
②在整个测量过程中，十字叉丝中的一条必须与主尺平行，十字叉丝的走向应与待测物的两个位置连线平行；同时不要将待测物移动。
③测量中的读数鼓轮只能向一个方向转动，以防止因螺纹中的空程引起误差。
（2）JCD3型读数显微镜：JCD3型读数显微镜外形如图9-4所示。
①仪器结构目镜(2)可用锁紧螺钉(3)固定于任一位置，棱镜室(19)可在360o方向上旋转，物镜(15)用丝扣拧入镜筒内，镜筒(16)用调焦手轮(4)完成调焦。
转动测微鼓轮(6)，显微镜沿燕尾导轨作纵向移动，利用锁紧手轮I(7)，将方轴(9)固定于接头轴十字孔中。
接头轴(8)可在底座(11)中旋转、升降，用锁紧手轮II(10)紧固。
根据使用要求不同方轴可插入接头轴另一十字孔中，使镜筒处水平位置。
压片(13)用来固定被测件。
旋转反光镜旋轮(12)调节反光镜方位。
②仪器使用将被测件放在工作台面上，用压片固定。
旋转棱镜室(19)至最舒适位置，用锁紧螺钉(18)止紧，调节目镜进行视度调整，使分划板清晰，转动调焦手轮，从目镜中观察，使被测件成象清晰为止。
调正被测件，使其被测部分的横面和显微镜移动方向平行。
转动测微鼓轮，使十字分划板的纵丝对准被测件的起点，记下此值[在标尺(5)上读取整数，在测微鼓轮上读取小数，此二数之和就是此点的读数A，沿同方向转动测微鼓轮，使十字分划板的纵丝恰好停止于被测件的终点，记下此值A’，则所测之长度计算可得L=A’—A，为提高测量精度，可采用多次测量，取其平均值。
【实验内容及步骤】1、调整测量装置按光学实验常用仪器的读数显微镜使用说明进行调整。
调整时注意：(1)调节450玻片，使显微镜视场中亮度最大，这时，基本上满足入射光垂直于透镜的要求(下部反光镜不要让反射光到上面去)。
(2)因反射光干涉条纹产生在空气薄膜的上表面，显微镜应对上表面调焦才能找到清晰的干涉图像。
(3)调焦时，显微镜筒应自下而上缓慢地上升，直到看清楚干涉条纹时为止，往下移动显微镜筒时，眼睛一定要离开目镜侧视，防止镜筒压坏牛顿环。
(4)牛顿环三个压紧螺丝不能压得很紧，两个表面要用擦镜纸擦拭干净。
2、观察牛顿环的干涉图样（1）调整牛顿环仪的三个调节螺丝，在自然光照射下能观察到牛顿环的干涉图样，并将干涉条纹的中心移到牛顿环仪的中心附近。
调节螺丝不能太紧，以免中心暗斑太大，甚至损坏牛顿环仪。
（2）把牛顿环仪置于显微镜的正下方，使单色光源与读数显微镜上45 角的反射透明玻璃片等高，旋转反射透明玻璃，直至从目镜中能看到明亮均匀的光照。
（3）调节读数显微镜的目镜，使十字叉丝清晰；自下而上调节物镜直至观察到清晰的干涉图样。
移动牛顿环仪，使中心暗斑（或亮斑）位于视域中心，调节目镜系统，使叉丝横丝与读数显微镜的标尺平行，消除视差。
平移读数显微镜，观察待测的各环左右是否都在读数显微镜的读数范围之内。
3、测量牛顿环的直径（1）选取要测量的m和n(各5环)，如取m为55，50，45，40，35，n为30，25，20，15，10。
（2）转动鼓轮。
先使镜筒向左移动，顺序数到55环，再向右转到50 环，使叉丝尽量对准干涉条纹的中心，记录读数。
然后继续转动测微鼓轮，使叉丝依次与45，40，35，30，25，20，15，10，环对准，顺次记下读数；再继续转动测微鼓轮，使叉丝依次与圆心右10，15，20，25，30，35，40，45，50，55环对准，也顺次记下各环的读数。
注意在一次测量过程中，测微鼓轮应沿一个方向旋转，中途不得反转，以免引起回程差。
4、算出各级牛顿环直径的平方值后，用逐差法处理所得数据，求出 直径平方差的平均值代入公式求出透镜的曲率半径，并算出误差。
注意：(1)近中心的圆环的宽度变化很大，不易测准，故从K=lO 左右开始比较好； (2)m-n 应取大一些，如取m-n=25左右，每间隔5条读一个数。
(3)应从O 数到最大一圈，再多数5圈后退回5圈，开始读第一个数据。
(4)因为暗纹容易对准，所以对准暗纹较合适。
(5)圈纹中心对准叉丝或刻度尺的中心，并且当测距显微镜移动时，叉丝或刻度尺的 某根线与圈纹相切(都切圈纹的右边或左边)。
【数据记录及处理】数据处理要求：计算R 以及R 的不确定度，写出结果表达式。
透镜曲率半径测量数据：数据表取25m n -= mm 10893.54-⨯=λ，仪器误差： 0.005mm 855.1mm R 标＝环 数L XR Xm D(mm) 环数L XR XnD(mm)22n m D D -)mm (222m n D D -2()mm()R mmm (mm) (mm) n (mm)(mm) 553050 25 45 20 40 15 3510【误差分析】观察牛顿环时将会发现，牛顿环中心不是一点，而是一个不甚清晰的暗或亮的圆斑。
其原因是透镜和平玻璃板接触时，由于接触压力引起形变，使接触处为一圆面；又镜面上可能有微小灰尘等存在，从而引起附加的程差，这都会给测量带来较大的系统误差。
