半导体激光器输出特性的影响因素

半导体激光器的工作原理及应用摘要：半导体激光器产生激光的机理，即必须建立特定激光能态间的粒子数反转，并有合适的光学谐振腔。

由于半导体材料物质结构的特异性和其中电子运动的特殊性，一方面产生激光的具体过程有许多特殊之处，另一方面所产生的激光光束也有独特的优势，使其在社会各方面广泛应用。

从同质结到异质结，从信息型到功率型，激光的优越性也愈发明显，光谱范围宽，相干性增强，是半导体激光器开启了激光应用发展的新纪元。

关键词：受激辐射；光场；同质结；异质结；大功率半导体激光器The working principle of semiconductor lasers and applications ABSTRACT: The machanism of lasing by semiconductor laser,which requires set up specially designated reverse of beam of particles among energy stages,and appropriate optical syntonic coelenteronAs the specificity of structure from semiconductor and moving electrons.something interesting happens.On the one hand,the specific process in producing lase,on the other hand,the beam of light has unique advantages。

As the reasons above,we can easily found it all quartersof the society.From homojunction to heterojunction,from informatics to power,the advantages of laser are in evidence,the wide spectrum,the semiconductor open the epoch in the process of laser. Key worlds: stimulated radiation; optical field; homojunction; heterojunction; high-power semiconductor laser 0 前言半导体激光器是指以半导体材料为工作物质的激光器，又称半导体激光二极管（LD），是20世纪60年代发展起来的一种激光器。

太原理工大学学生实验报告
1.根据实验记录数据，算出半导体激光器驱动电流，画出相应的光功率与注入电
流的关系曲线。

(测得电阻为Ω)
2.根据所画的P-I特性曲线，找出半导体激光器阈值电流I th的大小。

3.根据P-I特性曲线，求出半导体激光器的斜率效率。

七、注意事项
1.半导体激光器驱动电流不可超过40mA，否则有烧毁激光器的危险。

2.由于光功率计，光跳线等光学器件的插头属易损件，使用时应轻拿轻放，切忌
用力过大。

八、思考题
1.试说明半导体激光器发光工作原理。

半导体激光器工作原理是激励方式，利用半导体物质(既利用电子)在能带间跃迁发光，用半导体晶体的解理面形成两个平行反射镜面作为反射镜，组成谐振腔，使光振荡、反馈、产生光的辐射放大，输出激光。

半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射

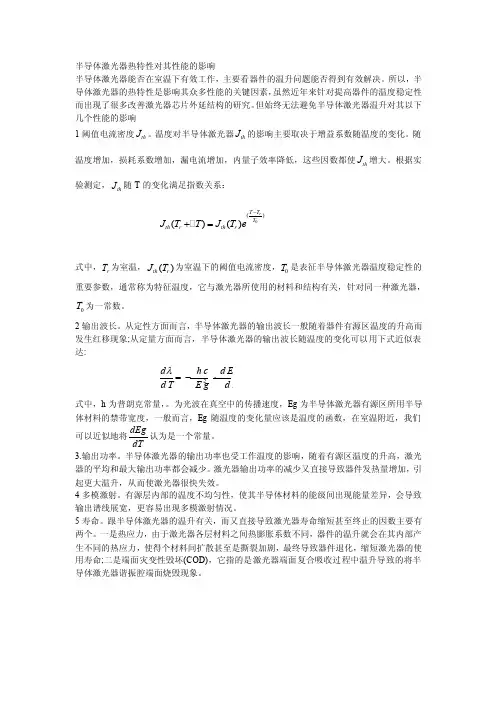

2.环境温度的改变对半导体激光器P-I特性有何影响
随着温度的上升，阈值电流越来越大，功率随电流变化越来越缓慢。

3.分析以半导体激光器为光源的光纤通信系统中，半导体激光器P-I特性对系统。

一、激光器的常用性能指标1、激光器的门限电流与功率输出激光的输出光功率与驱动电流并不成直线比例关系。

在门限电流（或称阈值电流）以下，激光器工作于自发射，输出光功率极小，在门限电流以上，激光器工作于受激发射、输出激光、功率随电流的增大而上升，基本上成直线对应关系，在实际应用中，我们要求门限电流越小越好。

激光器功率特性的线性程度对模拟光纤传输系统的非线性失真指标影响很大。

2、激光器的调制增益激光器的调制增益是指输出光功率与输入射频驱动电流的比值，如0.42mW/mA，表示输入驱动电流1mA，输出0.42mW的光功率，调制增益一般越大越好。

3、激光器的相对强度噪声RIN激光器的相对强度噪声定义为单位频带宽度中噪声与输出光强的比值。

常用dB/HZ 作单位，激光器的噪声主要来源于激光器内光子涨落的量子噪声，相对强度噪声是描述激光器量子噪声特性的参数，我们希望它越小越好。

4、激光器的线性范围激光器的线性范围指激光器能线性工作的最大范围，通常它越大越好，我们可以用饱和电流(即激光器输出饱和时对应的激励电流，当激励电流超过饱和电流时，再加大激励，也不能使输出光功率增加，这时可能会造成激光器的损坏)与阈值电流之差来近似的代表其线性范围，实际上在线性范围内，激光器的输出光功率随注入电流变化的曲线，也不是绝对的直线，我们总是希望它尽量接近直线，使其非线性失真指标尽可能小，当温度升高时，阈值电流以1%—2%/ ºC的速度增大，而饱和电流则相应降低，使激光器的线性范围减小，因此在激光器内部要加温控装置，保持其工作稳定。

5、带内平坦度普封装的激光器由于引线电感等分布参数的影响，频率响应并不理想，一般为±1dB （750MHZ带宽），在CATV领域，激光器的封装形式一般为蝶形封装，这种封装引线最短。

6、激光器的温度特性激光器的特性对温度相当敏感，随着结温的升高，其输出功率将降低，当结温过高时，其输出功率将急剧减小，甚至损坏激光器，另外，随着结温的升高，其门限电流也将增大，噪声增加，波长变化。

半导体激光器光学特性测量实验学号：姓名：班级：日期：【摘要】激光器的三个基本组成部分是：增益介质、谐振腔、激励能源。

本实验通过测量半导体激光器的输出特性、偏振度和光谱特性，进一步了解半导体激光器的发光原理，并掌握半导体激光器性能的测试方法。

【关键词】半导体激光器、偏振度、阈值、光谱特性一、实验背景激光是在有理论准备和实际需要的背景下应运而生的。

光电子器件和技术是当今和未来高技术的基础之一。

受激辐射的概念是爱因斯坦于1916年在推导普朗克的黑体辐射公式时提出来的, 从理论上预言了原子发生受激辐射的可能性，这是激光的理论基础。

直到1960年激光才被首次成功制造（红宝石激光器）。

半导体激光（Semiconductor laser）在1962年被成功发明，在1970年实现室温下连续输出。

半导体激光器的结构从同质结发展成单异质结、双异质结、量子阱（单、多量子阱）等多种形式，制作方法从扩散法发展到液相外延(LPE)、气相外延(VPE)、分子束外延(MBE)、金属有机化合物气相淀积(MOCVD)、化学束外延(CBE) 等多种工艺。

由于半导体激光器的体积小、结构简单、输入能量低、寿命较长、易于调制及价格低廉等优点, 使得它目前在各个领域中应用非常广泛。

半导体激光器已经成功地用于光通讯和光学唱片系统，还可以作为红外高分辨率光谱仪光源，用于大气检测和同位素分离等；同时半导体激光器成为雷达，测距，全息照相和再现、射击模拟器、红外夜视仪、报警器等的光源。

半导体激光器与调频器、放大器集成在一起的集成光路将进一步促进光通讯和光计算机的发展。

半导体激光器主要发展方向有两类，一类是以传递信息为目的的信息型激光器，另一类是以提高光功率为目的的功率型激光器。

本实验旨在使学生掌握半导体激光器的基本原理和光学特性，利用光功率探测仪和CCD光学多道分析器，测量可见光半导体激光器输出特性、不同方向的发散角、偏振度，以及光谱特性，并熟悉光路的耦合调节及CCD光学多道分析器等现代光学分析仪器的使用，同时进一步了解半导体激光器在光电子领域的广泛应用。

半导体激光器的热反转
半导体激光器的热反转（Thermal Reversal）是指在激光器工作时，由于温度的变化导致激光器内部的光学性质发生改变，从而影响激光的输出特性。

这种现象在高功率半导体激光器中尤为显著，因为它们在工作时会产生大量的热量，导致激光器芯片的温度升高。

热反转的主要表现包括：
1.波长漂移：随着温度的升高，激光器的发射波长会向长波长方向漂移，这通常被称为“红移”。

这是因为激光器内部的折射率会随着温度的变化而变化，从而改变了激光器内部的谐振条件。

2.功率下降：温度升高还可能导致激光器的输出功率下降，因为高温会增加激光器内部的损耗，减少有效的激光输出。

3.阈值电流上升：热效应还可能导致激光器的阈值电流上升，这意味着需要更多的电流才能启动激光器的正常工作。

4.效率降低：随着温度的升高，激光器的转换效率可能会降低，因为热量的产生会导致更多的能量损失。

为了减少热反转对半导体激光器性能的影响，通常会采取以下措施：
热管理：设计有效的散热系统，如使用散热片、热沉或
液冷系统，以控制激光器的工作温度。

热隔离：在激光器芯片和封装之间使用热隔离材料，以减少热量从芯片传递到封装。

温度控制：使用温度传感器和控制系统来监控和调节激光器的工作温度，以保持其稳定运行。

热设计优化：优化激光器的热设计，如使用热传导性好的材料、改善热路径设计等，以减少热量的积累。

热反转是高功率半导体激光器设计和应用中需要特别注意的问题，通过合理的热管理措施可以有效地提高激光器的性能和可靠性。

半导体激光器的线宽1.引言1.1 概述半导体激光器是一种重要的光电子器件，广泛应用于通信、医学、仪器仪表等领域。

而激光的线宽是衡量激光光谱纯度和频率稳定性的重要指标之一。

在半导体激光器中产生的激光不是单一频率的，而是由多个频率组成的光谱。

这个光谱宽度被称为激光的线宽。

一般来说，较窄的线宽代表着更单色和更稳定的激光光源。

半导体激光器的线宽受到多种因素的影响。

首先，半导体材料的本征特性会对激光器的线宽产生影响。

例如，激光器中的电子与空穴之间的相互作用会导致能级的展宽，从而增大激光器的线宽。

其次，激光器的工作状态也会对线宽造成影响。

激光器的线宽可以通过改变工作温度、注入电流等方式进行调节。

一般来说，激光器在较高的温度下工作，其线宽会较宽。

而当激光器工作在阈值以上的电流范围内时，线宽会更宽。

最后，激光器的结构参数也会对线宽产生影响。

例如，激光腔长度的改变可以影响激光的谐振模式，从而影响线宽的大小。

综上所述，半导体激光器的线宽是一个复杂而重要的问题，涉及到材料特性、工作状态和结构参数等多个方面的因素。

了解和控制激光器的线宽对于提高激光器的性能，以及满足不同应用领域对激光器的要求具有重要意义。

在接下来的部分中，本文将从半导体激光器的原理以及线宽影响因素两个方面展开讨论，以期更全面地了解和探究这一问题。

1.2文章结构文章结构部分的内容可以如下所示:本文将按照以下结构来组织讨论半导体激光器的线宽问题。

首先，在引言部分，将对半导体激光器的概念和应用进行简要介绍，并解释本文的目的和意义。

接下来，在正文部分，将详细探讨半导体激光器的原理，包括其工作原理、组成结构和工作模式。

同时，也会分析半导体激光器的线宽受到的影响因素，如材料特性、光学腔结构等。

在结论部分，将对半导体激光器的线宽问题进行总结，并展望半导体激光器线宽研究的未来发展方向。

通过以上结构安排，本文将系统全面地介绍半导体激光器的线宽问题。

读者可以逐步了解半导体激光器的基本原理，并了解其线宽问题。

光信息专业实验指导材料（试用）实验5－1 半导体激光器的特性测试[实验目的]1、通过测量半导体激光器工作时的功率、电压、电流，画出P-V、P-I、I-V曲线，让学生了解半导体的工作特性曲线；2、学会通过曲线计算半导体激光器的阈值，以及功率效率，外量子效率和外微分效率，并对三者进行比较；3、内置四套方波信号或者外加信号直接调制激光器，通过调整不同的静态工作点，和输入信号强度大小不同，观察到截至区，线性区，限流区的信号不同响应（信号畸变，线性无畸变），了解调制工作原理。

[实验仪器]实验室提供：半导体激光器实验箱（内置三个半导体激光器），示波器，两根电缆线。

[实验原理]半导体激光器是用半导体材料作为工作物质的一类激光器，由于物质结构上的差异，产生激光的具体过程比较特殊。

常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。

激励方式有电注入、电子束激励和光泵浦三种形式。

半导体激光器件，可分为同质结、单异质结、双异质结等几种。

同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。

半导体激光器具有体积小、效率高等优点，广泛应用于激光通信、印刷制版、光信息处理等方面。

一、半导体激光器的结构与工作原理1.半导体激光器的工作原理。

半导体材料多是晶体结构。

当大量原子规则而紧密地结合成晶体时，晶体中那些价电子都处在晶体能带上。

价电子所处的能带称价带（对应较低能量）。

与价带对应的高能带称导带，价带与导带之间的空域称为禁带。

当加外电场时，价带中电子跃迁到导带中去，在导带中可以自由运动而起导电作用。

同时，价带中失掉一个电子，相当于出现一个带正电的空穴，这种空穴在外电场的作用下，也能起导电作用。

因此，价带中空穴和导带中的电子都有导电作用，统称为载流子。

没有杂质的纯净半导体，称为本征半导体。

如果在本征半导体中掺入杂质原子，则在导带之下和价带之上形成了杂质能级，分别称为施主能级和受主能级。

半导体泵浦固体连续激光器实验原理半导体泵浦固体连续激光器（semiconductor-pumped solid-state continuous wave laser）是一种基于半导体激光器泵浦固体激光材料的连续激光器。

它结合了半导体激光器和固体激光器的优点，广泛应用于科研、医疗、材料加工等领域。

本文将深入探讨半导体泵浦固体连续激光器的实验原理。

1. 深度评估半导体泵浦固体连续激光器的优势和应用范围半导体泵浦固体连续激光器相比传统固体连续激光器具有许多优势。

由于半导体激光器的泵浦方式，它具有更高的转换效率和更小的体积。

由于半导体激光器的泵浦光束质量好，它可以实现更高的光束质量和更小的光斑尺寸。

这些优势使得半导体泵浦固体连续激光器在科研实验、高精密医疗和材料加工等领域得到广泛应用。

2. 从简到繁，由浅入深探索半导体泵浦固体连续激光器的原理半导体泵浦固体连续激光器的原理可以从三个方面来展开讨论：泵浦过程、激射过程和输出特性。

2.1 泵浦过程半导体泵浦固体连续激光器的泵浦过程是指通过半导体激光器将波长较短的激光能量传递给固体激光材料的过程。

在泵浦过程中，半导体激光器产生的激光通过波长转换器将其转换为固体激光材料吸收峰附近的波长。

这样可以实现最大程度的能量传递，并提高效率。

2.2 激射过程半导体泵浦固体连续激光器的激射过程是指在泵浦过程后，固体激光材料吸收能量并通过受激辐射释放激光的过程。

激射过程中，激光在反射镜和谐振腔内来回传播，通过受激辐射放大并形成连续激光输出。

谐振腔的设计和镜面的选择对于获得稳定和高效的连续激光输出非常重要。

2.3 输出特性半导体泵浦固体连续激光器的输出特性受到许多因素的影响，包括波长、功率、稳定性等。

通过调整输入功率和选择合适的激光谐振腔结构，可以实现连续激光输出的稳定性和高功率。

3. 总结和回顾，深入理解半导体泵浦固体连续激光器的应用前景半导体泵浦固体连续激光器作为一种新型激光器技术，具有广阔的应用前景。
