下载文档原格式
《金属材料与热处理》教材习题答案第五章合金钢1.什么是合金钢?答：所谓合金钢就是在碳钢的基础上，为了改善钢的性能，在冶炼时有目的地加入一种或数种合金元素的钢。
2.合金元素在钢中有哪些主要作用?这些作用对钢的性能会产生哪些影响?答：合金元素在钢中的作用是非常复杂，其中主要作用包括：一是形成合金铁素体。
由于合金元素与铁的晶格类型和原子半径的差异，引起铁素体的晶格畸变，产生固溶强化作用。
二是与碳能形成碳化物，当这些碳化物呈细小颗粒并均匀分布在钢中时，能显著提高钢的强度和硬度。
三是抑制钢在加热时奥氏体晶粒长大的作用，达到细化晶粒的目的使合金钢在热处理后获得比碳钢更细的晶粒，从而提高其综合力学性能。
四是可增加过冷奥氏体的稳定性，推迟其向珠光体的转变，减小钢的临界冷却速度，提高钢的淬透性。
五是提高回火稳定性，在相同的回火温度下，合金钢比相同含碳量的碳素钢具有更高的硬度和强度。
在强度要求相同的条件下，合金钢可在更高的温度下回火，以充分消除内应力，而使韧性更好。
3.合金钢是如何分类的?答：合金钢最常用下面两种分类方法。
一是按用途分类：分为合金结构钢、合金工具钢和特殊性能钢。
其中合金结构钢又可以分为低合金高强度钢，渗碳钢，调质钢、弹簧钢、滚动轴承钢等。
合金工具钢可分为刃具钢、模具钢和量具钢等。
特殊性能钢则有不锈钢、耐热钢、耐磨钢等。
二是按合金元素总含量分类：分为低合金钢（合金元素总含量＜5％）、中合金钢（合金元素总含量5％一10％）和高合金钢（合金元素总含量＞10％）。
4.合金钢的牌号编制有何特点？答：我国合金钢牌号采用碳含量、合金元素的种类及含量、质量级别来编号，简单明了，比较实用。
其中合金结构钢的牌号采用两位数字（碳含量）＋元素符号（或汉字）＋数字表示，前面两位数字表示钢的平均含碳量的万分数；合金工具钢的牌号和合金结构钢的区别仅在于碳含量的表示方法，它用一位数字表示平均含碳量的千分数，当碳含量大于等于1.0％时，则不予标出。
复习自测题绪论及第一章金属的晶体结构自测题(一)区别概念1．屈服强度和抗拉强度；2．晶体和非晶体；3 刚度与强度(二)填空1．与非金属相比，金属的主要特性是2．体心立方晶胞原子数是，原子半径是，常见的体心立方结构的金属有。
3．设计刚度好的零件，应根据指标来选择材料。
是材料从状态转变为状态时的温度。
4 TK5 屈强比是与之比。
6．材料主要的工艺性能有、、和。
7 材料学是研究材料的、、和四大要素以及这四大要素相互关系与规律的一门科学；材料性能取决于其内部的，后者又取决于材料的和。
8 本课程主要包括三方面内容：、和。
(三)判断题1．晶体中原子偏离平衡位置，就会使晶体的能量升高，因此能增加晶体的强度。
( )2．因为面心立方和密排六方晶体的配位数和致密度都相同，因此分别具有这两种晶体结构的金属其性能基本上是一样的。
( )3．因为单晶体具有各向异性，多晶体中的各个晶粒类似于单晶体，由此推断多晶体在各个方向上的性能也是不相同的。
( )4．金属的理想晶体的强度比实际晶体的强度高得多。
5．材料的强度高，其硬度就高，所以其刚度也大。
(四)改错题1．通常材料的电阻随温度升高而增加。
3．面心立方晶格的致密度为0．68。
4．常温下，金属材料的晶粒越细小时，其强度硬度越高，塑性韧性越低。
5．体心立方晶格的最密排面是｛100｝晶面。
(五) 问答题1．从原子结合的观点来看，金属、陶瓷和高分子材料有何主要区别?在性能上有何表现?2．试用金属键结合的方式，解释金属具有良好导电性、导热性、塑性和金属光泽等基本特性。
(六) 计算作图题1．在一个晶胞中，分别画出室温纯铁(011)、(111)晶面及[111)、[011)晶向。
2．已知一直径为11．28mm，标距为50mm的拉伸试样，加载为50000N时，试样的伸长为0.04mm。
撤去载荷，变形恢复，求该试样的弹性模量。
3．已知a-Fe的晶格常数a=0.28664nm，γ-Fe的晶格常数a=0.364nm。
金属学与热处理第一章习题1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。
今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。
解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7.证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示则OD=c/2，AB=BC=CA=CD=a因△ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2则有(CD)2=(OC)2+(1/2c)2，即因此c/a=√8/3=1.6338.试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有R=0.146X4R/√2=0.414R9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。
b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。
模块五合金的结晶（P86）一、填空题1.合金状态图又称为相图或平衡图，它表示平衡状态下温度、成分、状态之间关系的图解。
2.二元合金状态图的基本类型有匀晶相图、共晶相图和包晶相图。
3.共晶状态图可分为共晶和共析两类。
4.包晶转变是指在一定温度下，已结晶的固相与剩余的一定成分的液相生成的一种新的固相的转变。
二、判断题1.合金状态图是表示平衡条件下，合金的性能、温度和成分之间的关系图解。
（×）2.由共晶转变所获得的两相混合物称为共晶体。
（√）3.共析转变在固态下进行，比共晶转变内应力小。
（×）4.合金是由成分、结构都相同的同种晶粒组成的，其组织是同一相。
（×）5.合金状态图的水平线是三相共存线。
（√）6.二元共晶状态图共晶线以下的组织组成物就是相组成物。
（×）三、选择题1.具有二元匀晶相图的合金，固态下的组织一定是（ C ）。
A.间隙固溶体B.置换固溶体C.无限固溶体D.有限固溶体2.恒温下，由一个固相同时形成两个固相的转变称为（ C ）。
A.匀晶转变B.共晶转变C.共析转变D.包晶转变3.在发生L→α+β共晶反应时，三相的成分（ B ）。
A.相同B.确定C.不定4.共析成分的合金在共析反应γ→α+β刚结束时，其组成相为（ C ）。
A.γ+α+βB.α+βC.（α+β）+（α+β），其相组成物为（A）。
5、一个合金的组织为α+βA.α、βB.α、βⅡ、（α+β）C.α、β、βⅡ四、简答题1.二元合金状态图有哪些类型?画出示意图。
答：有匀晶相图、共晶相图和包晶相图三种基本类型。
示意图（略）2.设A、B两组元在液态时互相溶解，在固态时形成共晶，共晶成分中B质量分数为30%，A组元在B组元中有限溶解，溶解度在共晶温度时为15%，在室温时为10%，B组元在A组元中不能溶解，A组元比B组元熔点高，画出合金相图并填出各区域的相组成物和组织组成物，分析B质量分数分别为12%、20%、30%、50%的合金结晶过程及组织。
第一章金属的性能一、填空（将正确答案填在横线上。
下同）1、金属材料的性能一般分为两类。
一类是使用性能，它包括物理性能、化学性能和力学性能等。
另一类是工艺性能，它包括铸造性能、锻造性能、焊接性能和切削加工性能等。
2、大小不变或变化很慢的载荷称为静载荷,在短时间内以较高速度作用于零件上的载荷称为冲击载荷,大小和方向随时间发生周期变化的载荷称为交变载荷。
3、变形一般分为弹性变形和塑性变形两种。
不能随载荷的去除而消失的变形称为塑性变形。
4、强度是指金属材料在静载荷作用下，抵抗塑性变形或断裂的能力.5、强度的常用衡量指标有抗拉强度和屈服强度，分别用符号σb和σs表示.6、如果零件工作时所受的应力低于材料的σb或σ0.2，则不会产生过量的塑性变形。
7、有一钢试样其截面积为100mm2,已知钢试样的。
拉伸试验时，当受到拉力为—————- 试样出现屈服现象，当受到拉力为————-—时,试样出现缩颈。
8、断裂前金属材料产生永久变形的能力称为塑性.金属材料的延伸率和断面收缩率的数值越大，表示材料的塑性越好。
9、一拉伸试样的原标距长度为50mm，直径为10mm拉断后试样的标距长度为79mm，缩颈处的最小直径为4.9 mm，此材料的伸长率为————-，断面收缩率为———-——。
10．金属材料抵抗冲击载荷作用而不破坏能力.称为冲击韧性。
11．填出下列力学性能指标的符号：屈服点σs，抗拉强度σb,洛氏硬度C标尺HRC，伸长率δ，断面收缩率ψ，冲击韧度αk，疲劳极限σ-1。
二、判断（正确打√，错误打×。
下同）1、弹性变形能随载荷的去除而消失。
（√）2、所有金属材料在拉伸试验时都会出现显著的屈服现象。
（×）3、材料的屈服点越低，则允许的工作应力越高。
（×）4、洛氏硬度值无单位。
（√）5、做布氏硬度试验时，当试验条件相同时,其压痕直径越小，材料的硬度越低。
（×）6、材料对小能量多次冲击抗力的大小主要取决于材料的强度和塑性。
第一章金属的晶体结构与结晶1．解释下列名词点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。

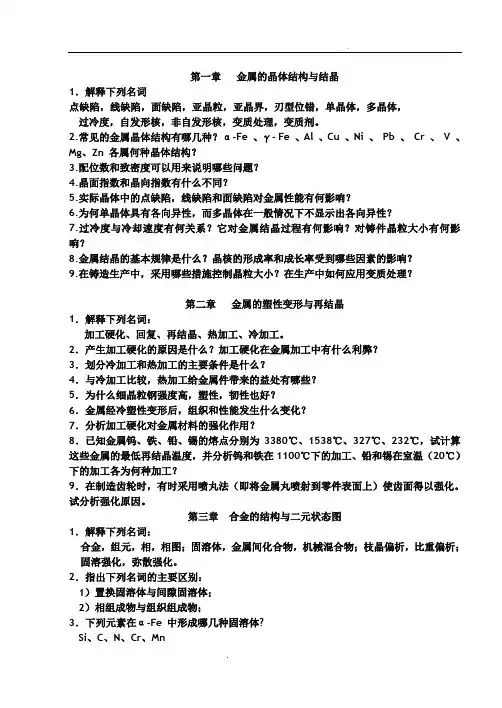

2.常见的金属晶体结构有哪几种？α-Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？3.配位数和致密度可以用来说明哪些问题？4.晶面指数和晶向指数有什么不同？5.实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？6.为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？7.过冷度与冷却速度有何关系？它对金属结晶过程有何影响？对铸件晶粒大小有何影响？8.金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？9.在铸造生产中，采用哪些措施控制晶粒大小？在生产中如何应用变质处理？第二章金属的塑性变形与再结晶1．解释下列名词：加工硬化、回复、再结晶、热加工、冷加工。
2．产生加工硬化的原因是什么？加工硬化在金属加工中有什么利弊？3．划分冷加工和热加工的主要条件是什么？4．与冷加工比较，热加工给金属件带来的益处有哪些？5．为什么细晶粒钢强度高，塑性，韧性也好？6．金属经冷塑性变形后，组织和性能发生什么变化？7．分析加工硬化对金属材料的强化作用？8．已知金属钨、铁、铅、锡的熔点分别为3380℃、1538℃、327℃、232℃，试计算这些金属的最低再结晶温度，并分析钨和铁在1100℃下的加工、铅和锡在室温（20℃）下的加工各为何种加工？9．在制造齿轮时，有时采用喷丸法（即将金属丸喷射到零件表面上）使齿面得以强化。
试分析强化原因。
第三章合金的结构与二元状态图1．解释下列名词：合金，组元，相，相图；固溶体，金属间化合物，机械混合物；枝晶偏析，比重偏析；固溶强化，弥散强化。
2．指出下列名词的主要区别：1）置换固溶体与间隙固溶体；2）相组成物与组织组成物；3．下列元素在α-Fe 中形成哪几种固溶体?Si、C、N、Cr、Mn4．试述固溶强化、加工强化和弥散强化的强化原理,并说明三者的区别.5．固溶体和金属间化合物在结构和性能上有什么主要差别？6. 何谓共晶反应、包晶反应和共析反应?试比较这三种反应的异同点.7．二元合金相图表达了合金的哪些关系？8．在二元合金相图中应用杠杆定律可以计算什么？9. 已知A（熔点600℃）与B(500℃) 在液态无限互溶；在固态300℃时A溶于B 的最大溶解度为30% ，室温时为10%，但B不溶于A；在300℃时，含40% B 的液态合金发生共晶反应。
