各系列传真机配件通用对照表

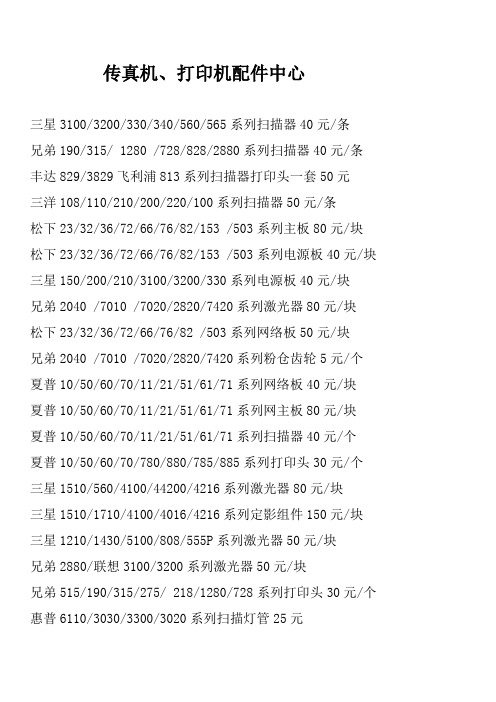

传真机、打印机配件中心三星3100/3200/330/340/560/565系列扫描器40元/条兄弟190/315/ 1280 /728/828/2880系列扫描器40元/条丰达829/3829飞利浦813系列扫描器打印头一套50元三洋108/110/210/200/220/100系列扫描器50元/条松下23/32/36/72/66/76/82/153 /503系列主板80元/块松下23/32/36/72/66/76/82/153 /503系列电源板40元/块三星150/200/210/3100/3200/330系列电源板40元/块兄弟2040 /7010 /7020/2820/7420系列激光器80元/块松下23/32/36/72/66/76/82 /503系列网络板50元/块兄弟2040 /7010 /7020/2820/7420系列粉仓齿轮5元/个夏普10/50/60/70/11/21/51/61/71系列网络板40元/块夏普10/50/60/70/11/21/51/61/71系列网主板80元/块夏普10/50/60/70/11/21/51/61/71系列扫描器40元/个夏普10/50/60/70/780/880/785/885系列打印头30元/个三星1510/560/4100/44200/4216系列激光器80元/块三星1510/1710/4100/4016/4216系列定影组件150元/块三星1210/1430/5100/808/555P系列激光器50元/块兄弟2880/联想3100/3200系列激光器50元/块兄弟515/190/315/275/ 218/1280/728系列打印头30元/个惠普6110/3030/3300/3020系列扫描灯管25元惠普3015网络板130元/块惠普1020接口板110元/块惠普6110/3030/3300/3020系列扫描组件180元/套。

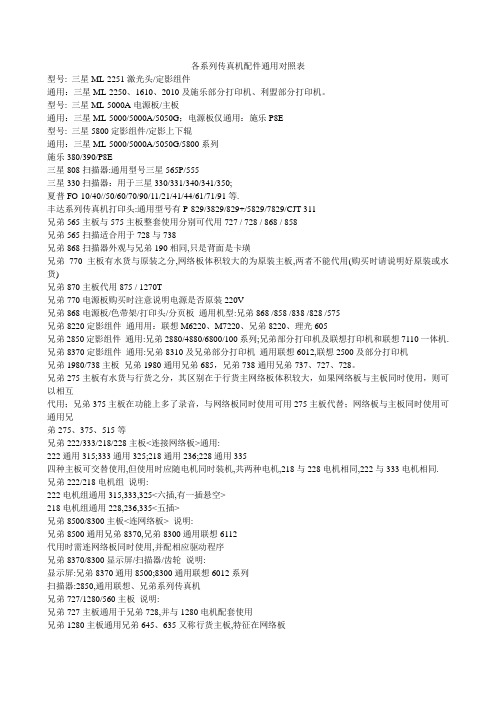

各系列传真机配件通用对照表型号: 三星ML-2251激光头/定影组件通用：三星ML-2250、1610、2010及施乐部分打印机、利盟部分打印机。

型号: 三星ML-5000A电源板/主板通用：三星ML-5000/5000A/5050G；电源板仅通用：施乐P8E型号: 三星5800定影组件/定影上下辊通用：三星ML-5000/5000A/5050G/5800系列施乐380/390/P8E三星808扫描器:通用型号三星565P/555三星330扫描器：用于三星330/331/340/341/350;夏普FO-10/40//50/60/70/90/11/21/41/44/61/71/91等.丰达系列传真机打印头:通用型号有P-829/3829/829+/5829/7829/CJT-311兄弟565主板与575主板整套使用分别可代用727 / 728 / 868 / 858兄弟565扫描适合用于728与738兄弟868扫描器外观与兄弟190相同,只是背面是卡璜兄弟770主板有水货与原装之分,网络板体积较大的为原装主板,两者不能代用(购买时请说明好原装或水货)兄弟870主板代用875 / 1270T兄弟770电源板购买时注意说明电源是否原装220V兄弟868电源板/色带架/打印头/分页板通用机型:兄弟868 /858 /838 /828 /575兄弟8220定影组件通用用：联想M6220、M7220、兄弟8220、理光605兄弟2850定影组件通用:兄弟2880/4880/6800/100系列;兄弟部分打印机及联想打印机和联想7110一体机. 兄弟8370定影组件通用:兄弟8310及兄弟部分打印机通用联想6012,联想2500及部分打印机兄弟1980/738主板兄弟1980通用兄弟685，兄弟738通用兄弟737、727、728。

兄弟275主板有水货与行货之分，其区别在于行货主网络板体积较大，如果网络板与主板同时使用，则可以相互代用；兄弟375主板在功能上多了录音，与网络板同时使用可用275主板代替；网络板与主板同时使用可通用兄弟275、375、515等兄弟222/333/218/228主板<连接网络板>通用:222通用315;333通用325;218通用236;228通用335四种主板可交替使用,但使用时应随电机同时装机,共两种电机,218与228电机相同,222与333电机相同.兄弟222/218电机组说明:222电机组通用315,333,325<六插,有一插悬空>218电机组通用228,236,335<五插>兄弟8500/8300主板<连网络板> 说明:兄弟8500通用兄弟8370,兄弟8300通用联想6112代用时需连网络板同时使用,并配相应驱动程序兄弟8370/8300显示屏/扫描器/齿轮说明:显示屏:兄弟8370通用8500;8300通用联想6012系列扫描器:2850,通用联想、兄弟系列传真机兄弟727/1280/560主板说明:兄弟727主板通用于兄弟728,并与1280电机配套使用兄弟1280主板通用兄弟645、635又称行货主板,特征在网络板连接板的插孔为15针兄弟560主板有两种,分别是主板连网络板线为7针与11针,其中7针主板与1280电机同时使用兄弟2800/2900主板通用:A.兄弟2800主板:通用:兄弟2850/2900/2880/4800;B.兄弟2900主板:通用:联想3100/3200/3220型号: 兄弟2850激光头/电源板/高压板通用:兄弟2800/2850/2900/4800及兄弟部分打印机;联想3100/3200/3220及部分联想打印机联想3200定影组件通用：联想3100/3200/3220及联想部分打印机联想6012定影组件通用:兄弟8300/8600系列,PRIT1630系列,兄弟9600系列,兄弟9220/5300系列,兄弟1200/9700系列及部分打印机;联想6112,2312及联想部分打印机.型号: 松下UF-590扫描器/激光头通用：松下UF-585/8585/595/8595型号: 佳能B110/L380/L390/820/C70/B120/L200/B150扫描器通用:C70扫描器通用:B210/L350/B530/B55/B740/HP3015等B150扫描器通用:B155/C20/C300及部分国产机等L200扫描器通用:L240/L280/L360/L75等。

传真机常见中英文对照activity report 传真通信管理报告ans/fax mode 答录机/传真接收模式ans-greeting 应答/传真对答留言called stations 被呼叫方站点calling 正在呼叫对方canceled 取消操作check paper 检查记录纸clock set 设置时钟coded dia l编码拨号connection tel 联络电话号码communication error 通信错误cut per reception/page 每次接收都每页切纸data-time 时间和日期data entry ok 数据输入正确delayed polling 定时预约delayed tx 延时发送dialing 正在拨号document jam 原稿堵塞document ready 稿件已经准备好document set 稿件已经设置好enter your tel 输入电话号码enter your name 输入名称erasing end 删除完毕error code print out 打印错误代码expanded dial 扩展拨号ext. tam mode 外置答录机模式extension copy 加长复印fax parameters 传真机参数fax pager 传真传呼机fax in memory 存储器中有收到的传真文件fax parameter list 传真机参数表greeting time 留言时间长度设置group dial 群组拨号ang up phone 挂上电话input your tel 输入电话号码input your name 输入名称journal print 打印通信管理报告junk mail prohibitor. 禁止垃圾邮件编程memory copy 打印存储器传真文件manual/auto rec 人工/自动接收方式memery input 存储器输入modem test 测试调制解调器memory full 存储器接收传真满message alert 设置留言报警no response 没有响应no document 没有稿件overseas mode 国外传真模式one-digit speed dialing 一位缩位拨号paper cut 切纸over temperature 传真机温度高polling id 预约id号码paper save function 纸张节约功能print out 打印输出polling start time 预约传真开始时间program list 可编程表polling password set 设置预约传真密码program name 可编程名称printer overheated 打印机过热program key 可编程按键recording paper jam 记录纸堵塞report time 打印报告时间received in mailb ox 保密信箱中有邮件redialing 重新拨号remove document 清除文件夹纸rx report 接收报告set connect tel 设置联络电话号码service sw 服务软开关set speed dial 设置缩位拨号set mode 设置工作状态set time 设置时间set user's name 设置用户名称set user's tel 设置用户电话号码silent detect 无声检测talk before tx 发送传真前通话tone/pulse dial 双音频/脉冲拨号tel-greeting 传真/电话对答留言tel registera tion 登记电话号码transaction ok 通信完毕transmit start time 发送开始时间total transaction report 通信报告总数total errors 总错误数two-digit speed d ialing 两位缩位号码total pages 总页数tx termianl id 发送端id号码total transaction 通信总数tx report 发送报告unit overheated 本机过热usage time 通信传输时间user's id 用户id号码user's tel 用户电话号码user data 用户数据user parameter 用户参数user's sw 用户软开关voice standby 等待传真通信结束后通话voice guidances 声音指南设置waiting to dial 等待拨号xmt jrnl 发送报告xmt-polling 发送和查询传真机的接收模式：MANUAL MODE 手动模式、FAX/TEL MODE传真/电话模式、ANS答录机模式、MACHINE MODE自动识别模式、FAX ONLY MODE仅限传真模式。

显示信息原因和解决方法"CALL SERVICE"☆本机发生了故障。

请与维修人员联系。

"CARRIAGE ERROR"☆托架传感器发生了故障。

请与维修人员联系。

"CHANGE DRUM""CHANGE SUPPLIES"硒鼓发生了故障。

请更换硒鼓和墨盒（请参阅说明书第71页）"CHECK DOCUMENT"☆文稿没有正确送入本机。

重新插入文稿。

如果频繁发生送纸错误，请清洁送纸滚筒（请参阅说明书第82页），然后再试一次。

"CHECK DRUM "☆没有正确放入硒鼓。

重新正确插入硒鼓（请参阅说明书第13页）"CHECK MEMORY"☆存储器内容（电话号码、参数等）被删除了。

重新编程。

"CHECK PICK UP INPUT TRAY #1"☆记录纸没有正确送入本机。

重新插入记录纸（请参阅说明书第76页）。

☆“#1”：进纸盘☆“#2”：手动进纸盘"CLOSE ADF COVER"☆ADF盖被打开了。

请关好盖。

"DIRECTORY FULL"☆在导航电话簿中已经没有空间可以存储新项目。

删除不需要的项目。

（请参阅说明书第29页）"DRUM LIFE LOWREPLACE SOON"☆硒鼓已接近使用寿命。

请尽快更换硒鼓装置（请参阅说明书第71页）。

"FAX IN MEMORY"☆本机的存储器中存有文稿。

请参阅其它显示信息说明以将文稿打印出来。

关于传真存储器容量，请参阅说明书第84页。

☆如果功能#442设定为“ALWAYS”（请参阅说明书第61页）请检查计算机和本机显示屏信息对照表☆如果功能#442设定为“ALWAYS”（请参阅说明书第61页），请检查计算机和本机之间的连接。

兄弟耗材--机器型号名称适用机型粉盒兄弟FAX-2880鼓组件兄弟FAX-2880粉盒兄弟FAX-2040/2045/2070/2075/2820/7010/7025/7220/742鼓组件兄弟FAX-2040/2045/2070/2075/2820/7010/7025/7220/742粉盒兄弟FAX-8370粉盒兄弟FAX-8370鼓组件兄弟FAX-8370粉盒兄弟FAX-2240兄弟7055兄弟7055粉盒兄弟FAX-2240/2250鼓组件兄弟FAX-2240/2250粉盒兄弟MFC-8220/8440粉盒兄弟MFC-8220/8440鼓组件兄弟MFC-8220/8440粉盒兄弟MFC-8860DN/8460/8060/5240/5250DN鼓组件兄弟MFC-8860DN/8460/8060/5240/5250DN粉盒兄弟HL-2140/2150W/2170W/MFC-7340/7450/7840/DCP-7030/7040粉盒兄弟HL-2140/2150W/2170W/MFC-7340/7450/7840/DCP-7030/7040鼓组件兄弟HL-2140/2150W/2170W/MFC-7340/7450/7840/DCP-7030/7040粉盒兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW粉盒兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW粉盒兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW粉盒兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW鼓组件兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW转印带兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW废粉仓兄弟HL-4040/4050CN/9040CN/9440CN/9480CDW墨盒兄弟FAX-1840/MFC210/425/3240/5440/410/110/115/120/2墨盒兄弟FAX-1840/3240/5440专用墨盒兄弟FAX-1840/MFC210/425/3240/5440/410/110/115/120/2墨盒兄弟DCP-130C/330C/540C/240C/440C/1360/2480/3360/54墨盒兄弟DCP-130C/330C/540C/240C/440C/1360/2480/3360/54墨盒兄弟DCP-130C/330C/540C/240C/440C/1360/2480/3360/54墨盒兄弟145C/165C/185C/385C/585CW/250C/290C/490C 墨盒兄弟145C/165C/185C/385C/585CW/250C/290C/490C 墨盒兄弟5890CN/6690CW/6490CW/6890CDW墨盒兄弟5890CN/6690CW/6490CW/6890CDW墨盒j220机器型号耗材型号HL-2140/7030/7040TN-2115 7340/2150N/2170W TN-2125 HL-2140/7030/7040DR-2150 FAX-7010/7025/7220/2820TN-2050 FAX-2920/2040/2045/2070DR-2050 265C/155C/440CN960BK 350C/560CN/685CW960C/M/Y 145C/165C/185C/385C/585CW/250C/290C/490CW/790CW/6690CW/54 90CN/5890CN/990BK6490CW/6890CDW990C/M/Y MFC-215C MFC-425C950BK950CMY 5240/5250DN/TN-3135 8060/8460N TN-3175 8860DN DR-3150 5890CN/6690CW990HYBK 6490CW/6890CDW990HYC/M/Y 5340/5350/5370/8370TN--3235 8070/8085/8880TN--3285DR--3250 2240D/2250DN TN-2215TN-2225DR-2250HL-4040CN DR-170CL HL-4050CDN TN-170BK DCP-9040CN TN-175BK MFC-9440CDN TN170C/M/Y MFC-9840CDW TN-175C/M/Y DCP-9042CDN WT100CL MFC-9450CDN BU100CL 3040CN/3070CW9010CN TN-270BK 9120CN/9320CW TN-270CMYDR-270BKDR-270CMY 耗材型号--机器型号耗材型号TN-8050粉盒（2.2K）DR-8050鼓组件（8K）TN-2050粉盒（2.5K）DR-2050鼓组件（12K）TN-6350粉盒（3K）TN-6650粉盒（6K）DR-6050鼓组件（10K）TN-2215粉盒TN-2015粉盒DR-2145鼓TN-2225粉盒DR-2250鼓组件TN-3035粉盒（3.5K）TN-3065粉盒（6.7K）DR-3050鼓组件（20K）TN-3135粉盒（3.5K）DR-3150鼓组件（25K）TN-2115粉盒（1.5K）TN-2125粉盒（2.6K）DR-2150鼓组件（12K）TN-170BK黑粉盒（2.5K）TN-175BK黑粉盒（5K）TN-170C/M/Y彩粉盒（1.5K）TN-175C/M/Y彩粉盒（4K）DR-170CL鼓组件（17K）BU-100CL转印带（50K）WT-100CL废粉仓（20K）LC950BK黑墨盒（0.5K）LC950HYBK黑墨盒（0.9K）LC950C/M/Y彩墨盒（0.4K）LC960BK黑墨盒（0.5K）LC960C/M/Y彩墨盒（0.4K）LC960-4PK套装990BK990C/M/Y990HYBK990HYC/M/Ylc-975bcmy打印寿命1500页2600页12000页2500页12000页500页400页450页550页500页400页3500页7000页25000页900页750页3000页8000页25000页1200页2600页12000页17000页2500页5000页1500页4000页20000页50000页2200页1400页1500页1500页。

传真机标准ITU—T各研究组每年召开一次会议并批准各种建议。

T系列建议涉及远程信息处理业务的终端设备(包括传真机)；V系列建议是针对电话网上数据通信(包括数据终端)的。

建议T．2～T．5涉及一类至四类传真机的标准化。

建议T．1～T．3是有关A4稿件传输时间的。

从一类传真机的6min下降到三类传真机的lmin。

实际上，根据三类传真机标准，通过编码分类，一般不到lmin便可发送一页A4稿件。

建议T．4规定了调制解调器速度与调制方式；建议T．5则规定了四类传真机的功能，并给出了分辨率和各种纸张格式要求。

表1—2和表1-3列出了一类至四类传真机的技术标准。

表1-2一类至兰类传真机标准表1-3四类传真机技术标准2．传真机的有关协议两台传真机相互通信的规约称为协议或称为传真呼叫时间序列。

它分为A、B、C、D、E五个阶段，如图1-9所示。

图中阶段A为呼叫建立阶段，阶段B为报文前过程。

这是一种确认终端状态、传输路由等方面的序列步骤，并适于终端控制。

它可实现终端准备状态，确定和显示终端常数，确认同步状态等并准备传真机信息的传输。

阶段C为传真机报文传输过程。

阶段D为报文后过程，以确认信息结束和被接收。

在连续传输时，可反复返回到阶段B和阶段C。

阶段E为呼叫恢复过程即电路断开阶段。

阶段C的传输时间又分为控制时间、图像传输时间和保持时间，如图1—10所示。

控制时间即发送和接收方确认功能、建立传输方式以及传输与接收同步后，开始传输的时间。

图像传输时间就是传输文件内容或文件(图像数据)所需的时间。

保持时间是文件发送后确认它们已被接收的时间。

传真机在每一个阶段都将体现出一定的功能。

现将每个阶段的功能分别介绍如下：1)阶段A与阶段B阶段A包括呼叫音探测、双音多频拨号、呼叫音传输和主叫站标识音接收等功能，如图1—11所示。

呼叫音是由交换系统发送到主叫方向的可以听到的声音，以表明诸如拨号音、回铃音和忙音这类的呼叫状态。

通常通过其负载周期而不是频率将它们予以区分。
