第八章 带传动

第8章带传动带传动是一种常用的机械传动形式，它的主要作用是传递转矩和转速。

大部分带传动是依靠挠性传动带与带轮间的摩擦力来传递运动和动力的。

本章将对带传动的工作情况进行分析，并给出带传动的设计准则和计算方法。

着重讨论V带传动的设计计算，同时对同步带传动作了简介。

8.1 概述如图8.1所示，带传动一般是由主动轮1、从动轮2、紧套在两轮上的传动带3及机架4组成。

当原动机驱动带轮1（即主动轮）转动时，由于带与带轮间摩擦力的作用，使从动轮2一起转动，从而实现运动和动力的传递。

图8.1 带传动8.1.1 带传动的类型1．按传动原理分（1）摩擦带传动靠传动带与带轮间的摩擦力实现传动，如V带传动、平带传动等；（2）啮合带传动靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动，如同步带传动。

2．按用途分（1）传动带传递动力用；（2）输送带输送物品用。

本章仅讨论传动带。

3．按传动带的截面形状分（1）平带如图8.2 a）所示，平带的截面形状为矩形，内表面为工作面。

常用的平带有胶带、编织带和强力锦纶带等。

（2）V带V带的截面形状为梯形，两侧面为工作表面，如图8.2 b）所示。

传动时，V带与轮槽两侧面接触，在同样压紧力F Q的作用下，V带的摩擦力比平带大，传递功率也较大，且结构紧凑。

（3）多楔带如图8.3所示，它是在平带基体上由多根V带组成的传动带。

多楔带结构紧凑，可传递很大的功率。

（4）圆形带如图8.4所示，横截面为圆形，只适用于小功率传动。

（5）同步带带的截面为齿形，如图8.5所示。

同步带传动是靠传动带与带轮上的齿互相啮合来传递运动和动力，除保持了摩擦带传动的优点外，还具有传递功率大，传动比准确等优点，多用于要求传动平稳、传动精度较高的场合。

图8.2 平带和V带图8.3 多楔带图8.4 圆形带图8.5 同步带8.1.2 带传动的特点和应用带传动属于挠性传动，传动平稳，噪声小，可缓冲吸振。

过载时，带会在带轮上打滑，从而起到保护其他传动件免受损坏的作用。

沈阳航空工业学院第八章带传动§8-1带传动类型及应用§8-2带传动的受力分析§8-3带的应力分析§8-4 带传动的打滑、弹性滑动和传动比§8-5 V带传动的计算§8-6 V带的张紧装置一、组成主动带轮带从动带轮二、工作原理：摩擦带：原动机驱动主动带轮转动，通过带与带轮之间产生的摩擦力，使从动带轮一起转动，从而实现运动和动力的传递。

啮合带：靠带与带轮的啮合传递运动和动力。

三、常见带传动的类型◆摩擦带传动◆啮合带传动平带传动V带传动多楔带传动§8-1 带传动的类型和应用四、摩擦带传动的特点优点：①因带是弹性体，可以缓冲和吸振，传动平稳、噪声小；②当传动过载时，带在带轮上打滑，可防止其他零件损坏；③可用于中心距较大的传动；④结构简单、装拆方便、成本低。

其主要缺点是：①传动比不准确；②外廓尺寸大；③传动效率低；④带的寿命短；⑤需要张紧装置；五、V带与带轮的结构V带有普通V带、窄V带、宽V带、汽车V带、大楔角V带等。

其中以普通V带和窄V带应用较广。

1、V带的结构标准V带都制成无接头的环形带，横截面结构如下:V带的结构2、带的型号：我国普通V带和窄V带都已标准化。

按截面尺寸由小到大，普通V带可分为Y、Z、A、B、C、D、E七种型号；窄V带可分为SPZ、SPA、SPB、SPC四个型号。

在同样条件下，截面尺寸大，则传递的功率就大。

3、带的主要参数◆节线：当带纵向弯曲时，在带中保持原长度不变的周线。

◆节面：由全部节线构成的面称为节面。

◆节宽b p ：长度不变层。

所在位置称为中性层。

节面节线◆基准直径d d :V 带装在带轮上，和节宽b p 相对应的带轮直径。

◆基准长度L d ：V 带在规定的张紧力下，位于带轮基准直径上的周线长度。

它用于带传动的几何计算。

表8-2 普通V带的基准长度系列及长度系数(部分)基准长度L d/mm长度系数KY Z A B C D E2500 1.09 1.030.932800 1.11 1.050.950.833150 1.13 1.070.970.863550 1.17 1.090.990.894000 1.19 1.13 1.020.914500 1.15 1.040.930.90 5000 1.18 1.070.960.92 5600 1.090.980.95 6300 1.12 1.000.97 7100 1.15 1.03 1.00§8-2 带传动的受力分析一、带传动中的力分析1）带不运转时初拉力F0。

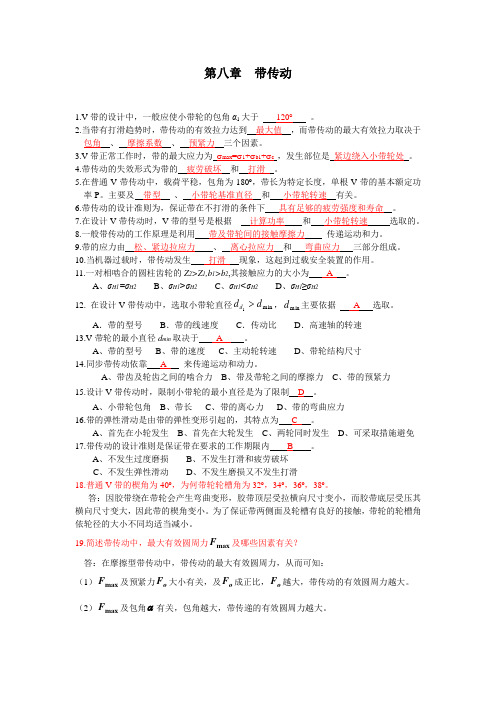

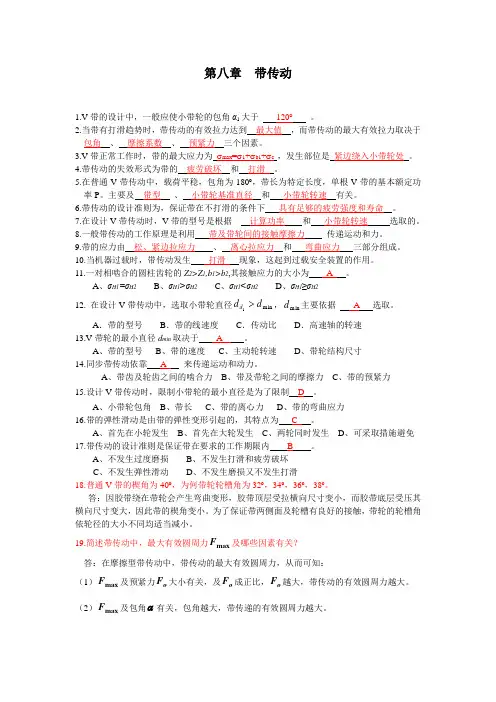

第八章 带传动1.V 带的设计中，一般应使小带轮的包角α1大于 120︒ 。

2.当带有打滑趋势时，带传动的有效拉力达到 最大值 ，而带传动的最大有效拉力取决于 包角 、 摩擦系数 、 预紧力 三个因素。

3.V 带正常工作时，带的最大应力为 σmax =σ1+σb1+σc ，发生部位是 紧边绕入小带轮处 。

4.带传动的失效形式为带的 疲劳破坏 和 打滑 。

5.在普通V 带传动中，载荷平稳，包角为180º，带长为特定长度，单根V 带的基本额定功率P 。

主要及 带型 、 小带轮基准直径 和 小带轮转速 有关。

6.带传动的设计准则为，保证带在不打滑的条件下 具有足够的疲劳强度和寿命 。

7.在设计V 带传动时，V 带的型号是根据 计算功率 和 小带轮转速 选取的。

8.一般带传动的工作原理是利用 带及带轮间的接触摩擦力 传递运动和力。

9.带的应力由 松、紧边拉应力 、 离心拉应力 和 弯曲应力 三部分组成。

10.当机器过载时，带传动发生____打滑___现象，这起到过载安全装置的作用。

11.一对相啮合的圆柱齿轮的Z 2>Z 1,b 1>b 2,其接触应力的大小为 A 。

A 、σH1=σH2B 、σH1>σH2C 、σH1<σH2D 、σH1≥σH212. 在设计V 带传动中，选取小带轮直径min 1d d d >，min d 主要依据 A 选取。

A ．带的型号B ．带的线速度C ．传动比D ．高速轴的转速13.V 带轮的最小直径d min 取决于 A 。

A 、带的型号B 、带的速度C 、主动轮转速D 、带轮结构尺寸14.同步带传动依靠 A 来传递运动和动力。

A 、带齿及轮齿之间的啮合力B 、带及带轮之间的摩擦力C 、带的预紧力15.设计V 带传动时，限制小带轮的最小直径是为了限制 D 。

A 、小带轮包角B 、带长C 、带的离心力D 、带的弯曲应力16.带的弹性滑动是由带的弹性变形引起的，其特点为 C 。

《带传动》课堂练习题一、填空题1、普通V带传动中，已知预紧力F0=2500 N，传递圆周力为800 N，若不计带的离心力，则工作时的紧边拉力F1为2900 ，松边拉力F2为2100 。

2、当带有打滑趋势时，带传动的有效拉力达到最大，而带传动的最大有效拉力决定于F0、α、 f 三个因素。

3、带传动的设计准则是保证带疲劳强度，并具有一定的寿命。

4、在同样条件下，V带传动产生的摩擦力比平带传动大得多，原因是V带在接触面上所受的正压力大于平带。

5、V带传动的主要失效形式是疲劳断裂和打滑。

6、皮带传动中，带横截面内的最大拉应力发生在紧边开始绕上小带轮处；皮带传动的打滑总是发生在皮带与小带轮之间。

7、皮带传动中，预紧力F0过小，则带与带轮间的摩擦力减小，皮带传动易出现打滑现象而导致传动失效。

8、在V带传动中，选取小带轮直径D1≥D1lim。

的主要目的是防止带的弯曲应力过大。

9、在设计V带传动时，V带的型号可根据计算功率Pca 和小带轮转速n1 查选型图确定。

10、带传动中，打滑是指带与带轮之间发生显著的相对滑动，多发生在小带轮上。

刚开始打滑时紧边拉力F1与松边拉力F2的关系为F1=F2e fα。

11、带传动中的弹性滑动是由松紧边的变形不同产生的，可引起速度损失，传动效率下降、带磨损等后果，可以通过减小松紧边的拉力差即有效拉力来降低。

12、带传动设计中，应使小带轮直径d≥d rnin，这是因为直径越小，带的弯曲应力越大；应使传动比i ≤7，这是因为中心距一定时传动比越大，小带轮的包角越小，将降低带的传动性能。

13、带传动中，带上受的三种应力是拉应力，弯曲应力和离心应力。

最大应力等于σ1+σb1+σc ，它发生在紧边开始绕上小带轮处处，若带的许用应力小于它，将导致带的疲劳失效。

14、皮带传动应设置在机械传动系统的高速级，否则容易产生打滑。

二、选择题1、带传动正常工作时，紧边拉力F1和松边拉力F2满足关系 B2、带传动中，选择V带的型号是根据 C 。
