重型钢结构厂房施工全过程的实景照片
- 格式:docx
- 大小:4.08 MB
- 文档页数:35
重型钢结构厂房施工全过程的实景照片

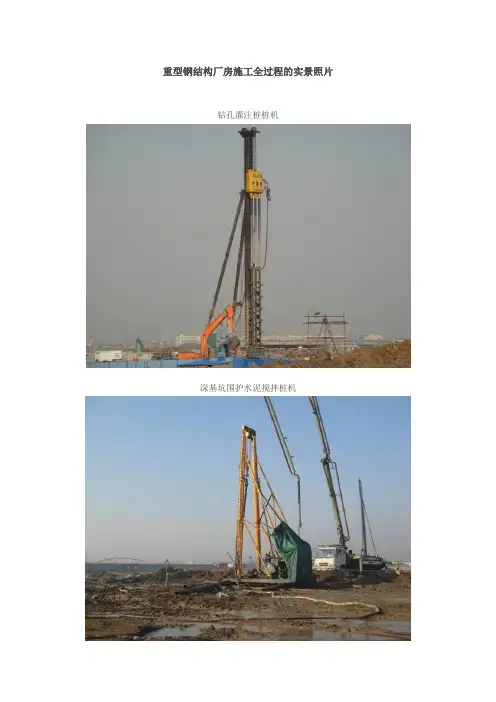

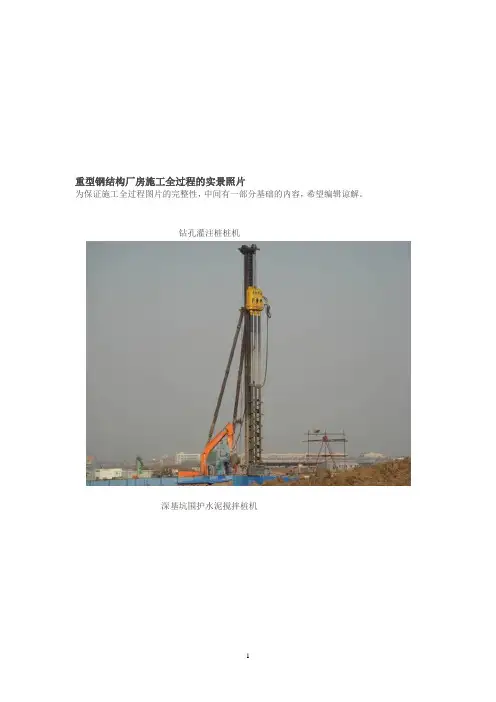

钻孔灌注桩桩机
深基坑围护水泥搅拌桩机
深基坑围护施工现场
吊装重型格构式钢柱
吊装钢梁
冲压车间外貌(尚未安装外墙彩钢板)
内部构件(跨度30X2米长度12X12 米高度21米)
内景(东侧山墙彩钢板尚未安装)
行车外观
行车(大钩50吨+小钩20吨)
吊钩(大钩50吨+小钩20吨)细部图
重型格构式钢柱
重型格构式钢柱(双侧I字钢)
重型格构式钢柱(单侧I字钢翼缘宽度250mm)
重型格构式钢柱(单侧I字钢腹板宽度600mm)
重型格构式钢柱(中柱宽度1750mm)
重型格构式钢柱(边柱宽度1300mm)
重型格构式钢柱基础双杯口
重型格构式钢柱(中柱宽度1750mm)
重型格构式钢柱(边柱宽度1300mm)
吊车梁
重型格构式钢柱端头节点
重型格构式钢柱侧面节点
下柱柱间支撑
上柱柱间支撑
几何不变体系边柱端头节点
上部结构
上部结构细部-1
上部结构细部-2 (柱端头刚性系杆)
上部结构细部-3 (钢梁平面外刚性系杆)
采光板
30米跨钢梁3个连结节点(中间1个)
上部结构全景
屋面虹吸排水系统
上下行车的钢梯(全景)
上下行车的钢梯(细部-1)
上下行车的钢梯(细部-2)
上下行车的钢梯(细部-3)
外侧面(尚未安装抗风柱及外墙板)
外侧面细部
外侧面双向檩条拐角细部
外墙立面(短柱为女儿墙檩条连结柱)
外墙立面远景
现场铺设外墙板-1
现场铺设外墙板-2
现场铺设外墙板-3
铺设完成的外墙板
铺设完成的外墙板(中间细线条为上下彩板搭接的位置)
雨篷-1
雨篷-2
外侧面(已经安装抗风柱及外墙板)
外侧面内部抗风柱详图
抗风柱上部连结
抗风柱下部连结
抗风柱下部连结(铰接)
抗风柱和外墙檩条隅撑连结
隅撑(抗风柱部分节点-1
)
隅撑(抗风柱部分节点-2)
冲压地沟
