矿山供电习题库

矿山供电安全课件培训考试试卷工号：姓名：成绩：一、判断题：正确的打√，错误的打×（每题2分，共20分）1、过电保护的作用主要是防止发生人身触电事故；（）2、煤矿井下电缆主线芯的截面应满足供电线路过负荷的要求；（）3、电网过流是引起电气火灾主要原因之一；（）4、漏电电流不会引起瓦斯、煤尘爆炸；（）5、装设保护接地可防止设备或电缆漏电引起的人身触电事故；（）6、煤矿井下电缆连接应做到无鸡爪子、无羊尾巴、无明接头；（）7、矿井的两面三刀回路电源线路上可以分接其他负荷；（）8、10kV其以下的矿井架空电源线路不得共杆架设；（）9、矿井电源线路上严禁装设负荷定量器；（）10、手持式电气设备的操作手柄和工作中必须接触的部分必须有良好绝缘。

（）二、选择题：（单项选择，每题3分，共45分）1、我国规定通过人体的极限安全电流为（）mA。

A、20B、30C、502、可能导致人死亡的致命电流为（）mA。

A、30B、40C、503、引起人的感觉的最小电流称（）电流。

A、感知B、摆脱C、致命4、人体电阻一般在（）Ω之间。

A、500-1500B、1000-2000C、1500-20005、鼠笼式异步电动机的启动电流为额定电流的（）倍。

A、4～7B、5～7C、5～96、660V低压电网的漏电动作电阻值为（）kΩ。

A、11B、15C、207、在变压器中性点不接地系统中将电气设备政党情况下不带电的金属外壳及构架等与大地作良好的电气连接称为（）接地。

A、接地B、保护C、工作8、煤矿井下的电网电压的波动范围可达（）。

A、75%-105%B、85%-110%C、75%-110%9、煤矿电力用户分为（）类。

A、1B、2C、310、突然停电可能造成人员伤亡或重大经济损失的电力用户为（）类用户。

A、一B、二C、三11、防护等级用（）连同两位数字标志。

A、IPB、ICC、IS12、（）可作为保护接地的后备保护。

A、过流保护B、漏电保护C、电压保护13、（）会导致人身触电。

矿山电工学开卷考试复习题一、单选题1、下列那些设备属于一级负荷（D）。

A。

办公室B。

矿灯房C。

采煤机D。

井下水泵房2、照明、信号、手持式电气设备的供电额定电压不超过（B）。

A.24VB.36V C。

127V D.220V3、本安型电器设备的标志为（A）。

A。

i B 。

e C。

n D。

d4、我国煤矿井下电网普遍采用的中性点运行方式为（D）。

A。

中性点直接接地B。

中性点经消弧线圈接地C。

中性点经小电阻接地D。

中性点不接地5、在同样的条件下发生的触电事故，下面的结论错误的是（A)。

A。

直流触电电流比交流触电电流危害大B.高频触电电流比工频(50HZ）触电电流危害小C.触电电流越大对人体的危害越大D。

触电时间越长对人体的危害越大6、对一类负荷如何供电（A）.A。

两个独立电源 B.专用线路C。

单回路D。

ABC都对。

7、煤矿井下向采煤机供电一般采用（D)。

A.铠装电缆B.架空线C.一般型橡套电缆D.屏蔽型橡套电缆8、一熔断器的额定电流为300A，则其内不可装入的熔体为(C）。

A.额定电流为300A的熔体B。

额定电流为200A的熔体C。

额定电流为500A的熔体D。

额定电流为250A的熔体9、井下主接地极装设在(B）。

A。

中央井下变电所内 B.井底车场水仓中C.井下采区变电所内D.采区工作面10、ZQ20—3×95—6-100电缆中100的含义是（D）。

A.额定电流B.截面积C.工作电压D.长度11、下列哪些电气设备不属于隔爆设备（A ）。

A。

矿用一般高压配电箱 B.移动变电站C.井下采煤工作面信号按钮D.井下电话12、DW80系列馈电开关型号中W的含义是(B）A。

室外用B。

万能式 C.功率单位 D.隔离开关13、一般相比之下,10000Hz的交流电流相比50Hz电流对人体的危害(A）。

A。

小B。

大 C. 同样 D.不确定14、下列保护中属于矿井三大保护的是（A）A.漏电保护B。

过负荷保护 C. 保护接零D。

《煤矿供电》习题集项目一矿山供电系统第一部分知识题一、填空题1、煤矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。

2、电网的结线方式根据负荷对供电要求不同，可分为放射式电网、干线式电网和环式电网。

3、桥式结线分全桥、内桥、外桥三种形式。

4、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。

5、井下变电所应注意的三防指：防水、防火和防通风。

二、选择题1、指出下列负荷为一类负荷的是（通风机房）。

2、对一类负荷如何供电（两个独立电源）。

3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（±5%；）。

4、在中性点不接地系统中，规定单相接地运行时间不超过（2）小时。

5、目前向综采工作面的供电电压一般是（ 1140 ）伏。

三、判断题1、向井下供电的变压器，其中性点严禁接地。

（错）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。

（错）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。

（对）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。

（对）5、平煤集团的煤矿供电系统是采用浅井供电系统。

（错）6、对于井下中央变压所，母线采用并列运行方式。

（对）四、名词解释1：一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。

2、电力系统：是指有发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体3、电力网：电力网是电力系统的重要组成部分。

它由变电所及各种不同电压等级的输电线路组成。

第二部分技能题1、作为供电区队技术员，在选择煤矿企业的供电电压时，必须考虑那些因素？1、答：取决与企业附近电源的电压等级，用电设备的电压、容量及供电距离2、按照煤矿变配电工是操作具有断路器和隔离开关的控制线路的的要求进行操作？并口述操作过程与原理。

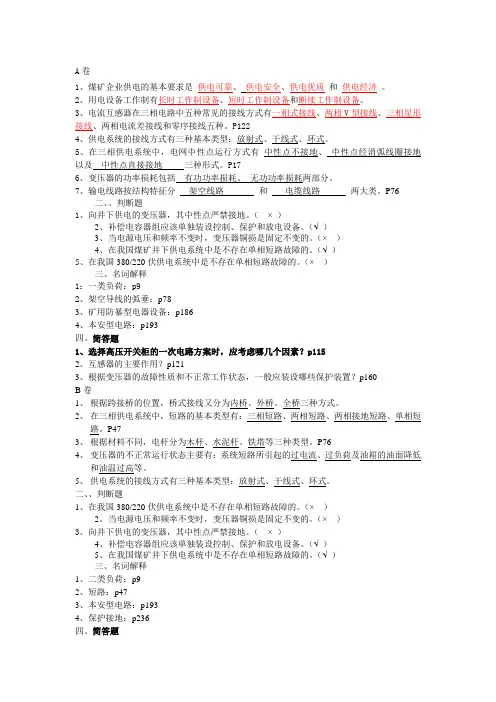

A卷1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。

2、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。

3、电流互感器在三相电路中五种常见的接线方式有一相式接线、两相V型接线、三相星形接线、两相电流差接线和零序接线五种。

P1224、供电系统的接线方式有三种基本类型：放射式、干线式、环式。

5、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。

P176、变压器的功率损耗包括有功功率损耗、无功功率损耗两部分。

7、输电线路按结构特征分架空线路和电缆线路两大类。

P76二、、判断题1、向井下供电的变压器，其中性点严禁接地。

（×）2、补偿电容器组应该单独装设控制、保护和放电设备。

（√）3、当电源电压和频率不变时，变压器铜损是固定不变的。

（×）4、在我国煤矿井下供电系统中是不存在单相短路故障的。

（√）5、在我国380/220伏供电系统中是不存在单相短路故障的。

（×）三、名词解释1：一类负荷：p92、架空导线的弧垂：p783、矿用防暴型电器设备：p1864、本安型电路：p193四、简答题1、选择高压开关柜的一次电路方案时，应考虑哪几个因素？p1152、互感器的主要作用？p1213、根据变压器的故障性质和不正常工作状态，一般应装设哪些保护装置？p160B卷1、根据跨接桥的位置，桥式接线又分为内桥、外桥、全桥三种方式。

2、在三相供电系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路。

P473、根据材料不同，电杆分为木杆、水泥杆、铁塔等三种类型。

P764、变压器的不正常运行状态主要有：系统短路所引起的过电流、过负荷及油箱的油面降低和油温过高等。

5、供电系统的接线方式有三种基本类型：放射式、干线式、环式。

二、、判断题1、在我国380/220伏供电系统中是不存在单相短路故障的。

（×）2、当电源电压和频率不变时，变压器铜损是固定不变的。

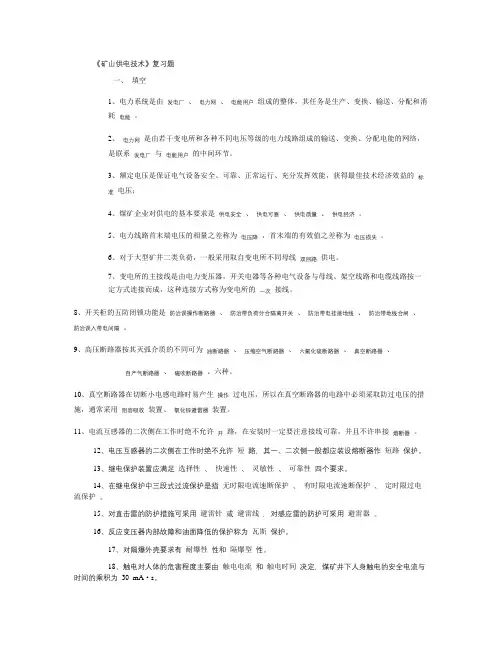

《矿山供电技术》复习题一、填空1、电力系统是由发电厂、电力网、电能用户组成的整体，其任务是生产、变换、输送、分配和消耗电能。

2、电力网是由若干变电所和各种不同电压等级的电力线路组成的输送、变换、分配电能的网络，是联系发电厂与电能用户的中间环节。

3、额定电压是保证电气设备安全、可靠、正常运行、充分发挥效能，获得最佳技术经济效益的标准电压；4、煤矿企业对供电的基本要求是供电安全、供电可靠、供电质量、供电经济。

5、电力线路首末端电压的相量之差称为电压降，首末端的有效值之差称为电压损失。

6、对于大型矿井二类负荷，一般采用取自变电所不同母线双回路供电。

7、变电所的主接线是由电力变压器，开关电器等各种电气设备与母线、架空线路和电缆线路按一定方式连接而成，这种连接方式称为变电所的一次接线。

8、开关柜的五防闭锁功能是防治误操作断路器、防治带负荷分合隔离开关、防治带电挂接地线、防治带地线合闸、防治误入带电间隔。

9、高压断路器按其灭弧介质的不同可为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器、自产气断路器、磁吹断路器、六种。

10、真空断路器在切断小电感电路时易产生操作过电压，所以在真空断路器的电路中必须采取防过电压的措施，通常采用阻容吸收装置、氧化锌避雷器装置。

11、电流互感器的二次侧在工作时绝不允许开路，在安装时一定要注意接线可靠，并且不许串接熔断器。

12、电压互感器的二次侧在工作时绝不允许短路，其一、二次侧一般都应装设熔断器作短路保护。

13、继电保护装置应满足选择性、快速性、灵敏性、可靠性四个要求。

14、在继电保护中三段式过流保护是指无时限电流速断保护、有时限电流速断保护、定时限过电流保护。

15、对直击雷的防护措施可采用避雷针或避雷线，对感应雷的防护可采用避雷器。

16、反应变压器内部故障和油面降低的保护称为瓦斯保护。

17、对隔爆外壳要求有耐爆性性和隔爆型性。

18、触电对人体的危害程度主要由触电电流和触电时间决定，煤矿井下人身触电的安全电流与时间的乘积为 30 mA·s。

矿山电工学复习题一、填空1、QCKB30型磁力起动器具有、、、等保护，并具有功能。

2、煤矿对供电的要求是、、和。

3、井下三大保护有、、。

4、矿用隔爆移动变电站由、、三部分组成。

5、JDB综合保护器具有、、、等保护。

6、BKD1-400Z/660Z(F)型矿用隔爆真空馈电开关的电气部分主要由、、、、、、组成。

7、电力负荷可分为、、。

8、隔爆真空自动馈电开关用于1140V和660V低压供电系统作开关使用，隔爆型磁力起动器用来控制和保护。

9、我国现行规定人身安全电流是，允许安全电压值为。

10、矿井瓦斯爆炸必须具备以下两个条件，一是瓦斯浓度达 %，二是存在温度达℃的点火源。

11、煤矿井下漏电故障可分为漏电和漏电两类。

12、矿用电气设备分电气设备和电气设备两类。

13、对过流保护的要求有、、、。

14、按漏电保护原理可分为、、、、、。

15、矿用防爆型电气设备的总标志是隔爆型电气设备具有和两个特性。

16、熔断器可用作电动机的保护。

17、高压断路器与隔离开关配合操作顺序是合闸时先合后合，分闸时相反。

18、在继电保护中，三段式过电流保护是指、、。

19、电容器的补偿方式分为、、和三种。

20、地面变电所的主接线包括、及。

21、本质安全电路是指无论在正常或故障状态下产生的电火花能量均不足以。

22、隔爆兼本质安全型电气设备的标志是。

23、电力系统的任务是生产、变换、输送、分配和消耗。

24、煤电钻综保装置可对 V手持式煤电钻进行供电控制和保护。

25、风电闭锁保护是为了满足“送电先送风，停风必断电”的技术要求，将局部通风机的开关和的电源开关在控制上必须连锁。

26、对于大型矿井二类负荷，通常采用取自变电所不同母线供电；27、过电流包括过载、短路和。

28、触电对人体的危害程度主要由和决定。

29、电力线路首、末两端电压的相量差称为。

30、启动器应能实现就地控制、远方控制和控制方式。

31、供电系统的接线方式可分为放射式、干线式、环式。

2023年金属非金属矿山井下电气参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】在井下,采区变电所和工作面配电点应设置局部接地极。

2.【单选题】()会使小儿脉搏加速A、哭吵B、安静活动C、睡眠D、以上都是3.【判断题】有效值、频率、角频率是表征正弦交流电的三个重要物理量,通常把它们称为正弦交流电的三要素。

4.【判断题】事故照明是指当工作照明由于电气事故而熄灭后,为了继续工作或从房间内疏散人员而设置的照明。

5.【单选题】下面人员中,需要接受安全培训是()。

A、管理人员B、工人C、以上两类人员都同样需要6.【判断题】使用Ⅲ类工具应由独立电源或具有双线圈的变压器供电。

7.【判断题】所有需要接地的设备和局部接地极,均应与接地干线连接。

8.【单选题】电压互感器二次侧额定电压一般为()V。

A、36B、50C、1009.【单选题】井下电网有故障的线路()。

A、不准强行送电B、检查后可以强行送电C、联系后可以强行送电10.【判断题】电容电路不能用在直流电路上。

11.【单选题】井下供电的中心是()变电所。

A、地面B、井下中央C、采区12.【判断题】发生两相触电时,作用于人体上的电压等于相电压。

13.【判断题】手持式电动工具的电源线中间不得有接头。

14.【单选题】移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线的电阻值不超过()Ω。

A、1B、2C、415.【判断题】互感器式钳形电流表可以交直流两用。

16.【判断题】禁止采用铝导体作为接地极,接地母线,辅助接地母线,接地导线和连接导线。

17.【判断题】每季度检查1次固定敷设的电缆绝缘,每周由负责电工检查1次外部和悬挂情况。

18.【判断题】电压互感器的外壳和一次回路的一点应良好接地。

19.【单选题】液压电梯的允许运行速度最高速度为()m/s。

A、0.63B、0.8C、0.85D、120.【判断题】在轴负载不变的情况下，电动机转速随转子串联电阻的减少而加快，反、最新解析、之，则转速降低。

20141—2015学年第一学期《矿山电工学》（赖昌干主编本）复习题一、填空题：（注明者每小空1分，未注明者每小空0.5分，共15分）1?■电力系统是指：电力由各种形式的发电厂生产，经过输送、变换和分配，到达分散的电能用户，这些生产——传输——分配——消费的所有环节组成的一个有机整体。

（1分）★电力系统的主要环节包括：发电厂、变电所、电力网、用户。

2. 按电压大小，电压等级的规定范围是：低压电网W1KV,高压电网3?330 KV,超高压电网>330?1000 KV,特高压电网>1000 KVo3. ■额定电压是：能使发电机、变压器、网路、用电器正常工作、技术性能和经济效果最好的电压。

（〔分）★煤矿常用的额定低压是380 V、660 V、1140 V。

4. 一台变压器的型号是KSGB,其含义是：矿用、三相、干式、隔（防）爆变压器。

5. 瓦斯和煤尘同时存在时，爆炸的最小浓度下限是：瓦斯浓度0.5% 、煤尘浓度34. 56. 《煤矿安全规定》：人体阻抗为 1 心,安全电流为30mA ,允许安秒值为30mA?s °7. ■保护接零是：把用电设备正常情况下不带电的金属外壳部分与电网的零线做电气联接的保护措施。

（［分）★．保护接地是指：用导体把用电设备中正常不带电、绝缘损坏时可能带电的外露金属部分和埋在地下的接地极联接起来，预防人身触电的一项极其重要的保护措施。

（1分）&过电流是指：流过电气设备或线路的电流超过额定值或允许值°产牛原因是：超负荷、短路、电动机断相运行等。

9. ?画出下列电气元件的图形符号：继电器常开触点_________________ 、启动按钮 ____________ 、继电器线圈__________ 、停止按钮___________ o★画出下列电气元件的图形符号：继电器线圈 ________________ 、三相熔断器 ________________ 、启动按钮_____________ 010. ?井下动力电压常用交流380 、660 、1140 V。

金属非金属矿山井下电气实操考试题库及答案1、【单选题】三相异步电动机决定转子转向的是定子电流的( )。

（A ）A、相序B、感应电流C、大小2、【单选题】三相异步电动机启动后,随着转速的升高,转子感应电动势会( )。

（A ）A、减小B、增大C、不变3、【单选题】事故照明不应小于这些地点规定照度的( )%。

（C ）A、30B、20C、104、【单选题】二极管长期工作时,允许通过的最大正向平均电流,常称为( )。

（C ）A、正向工作电流B、最大正向电流C、额定工作电流5、【单选题】井下对使用灯泡取暖和使用电炉的要求是( )。

（A ）A、严禁使用B、可以使用C、寒冷时才能使用6、【单选题】井下探放水的方针应坚持( )。

（A ）A、预测预报,有疑必探,先探后掘,先治后采B、有水必探,先探后掘C、有疑必探,边探边掘7、【单选题】井下欠电压保护整定一般整定为额定电压的( )。

（A ）A、35%-65%B、85%C、90%8、【单选题】仪用互感器是用来( )。

（C ）A、按比例变换电压或电流B、按比例变换直流电压或直流电流C、按比例变换交流电压或交流电流9、【单选题】保护接零适合于( )系统。

（B ）A、ITB、TNC、TT10、【单选题】具有绝对硬的机械特性的电动机是( )。

（B ）A、串励直流电动机B、同步电动机C、异步电动机11、【单选题】变压器的铁心采用的材料应( )。

（B ）A、导电性良好B、导磁性良好C、电阻率较大12、【单选题】向井下用车辆运送绝缘铠装电缆时,将电缆放置在矿车或架子车上应盘成( )。

（A ）A、8字形B、0字形C、随意13、【单选题】在井下很快使人中毒死亡的氮氧化合物浓度为超过( )%。

（B ）A、0.02B、0.025C、0.114、【单选题】对于纸绝缘铠装电缆,电缆芯线数的选择,应选择电缆的芯数是( )。

（A ）A、3B、4C、715、【单选题】对操作频繁的电气设备使用的绝缘油,进行耐压试验每( )个月1次。

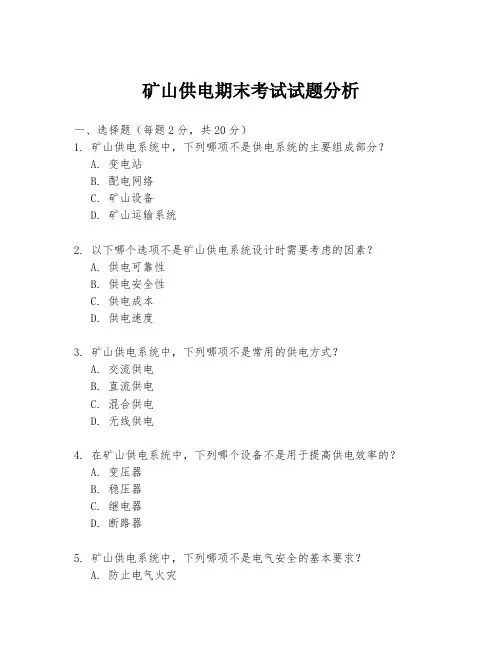

矿山供电期末考试试题分析一、选择题（每题2分，共20分）1. 矿山供电系统中，下列哪项不是供电系统的主要组成部分？A. 变电站B. 配电网络C. 矿山设备D. 矿山运输系统2. 以下哪个选项不是矿山供电系统设计时需要考虑的因素？A. 供电可靠性B. 供电安全性C. 供电成本D. 供电速度3. 矿山供电系统中，下列哪项不是常用的供电方式？A. 交流供电B. 直流供电C. 混合供电D. 无线供电4. 在矿山供电系统中，下列哪个设备不是用于提高供电效率的？A. 变压器B. 稳压器C. 继电器D. 断路器5. 矿山供电系统中，下列哪项不是电气安全的基本要求？A. 防止电气火灾B. 防止电气触电C. 防止电气噪声D. 防止电气设备损坏二、简答题（每题10分，共30分）6. 简述矿山供电系统的基本组成及其功能。

7. 描述矿山供电系统在设计时需要考虑的主要安全措施。

8. 解释什么是矿山供电系统的可靠性，以及如何提高供电系统的可靠性。

三、计算题（每题15分，共30分）9. 假设一个矿山供电系统需要为一个功率为100kW的设备供电，已知供电电压为380V，计算所需的电流。

10. 给定一个矿山供电系统的功率因数为0.8，如果需要提高到0.9，计算需要增加多少kvar的无功补偿。

四、论述题（20分）11. 论述矿山供电系统在现代矿山生产中的重要性，并分析其发展趋势。

五、案例分析题（20分）12. 某矿山企业在供电过程中发生了电气火灾事故，请分析可能的原因，并提出相应的预防措施。

【注】以上试题仅供参考，具体考试内容和题型可能根据教学大纲和课程设置有所不同。

矿山供电题库》已修改一、填空1、煤矿企业供电的基本要求是供电可靠、 供电安全、供电优质 和 供电经济 。

2、 电压和频率 是衡量电能的两个主要指标。

3、用电设备工作制有 长时工作制设备、短时工作制设备和断续工作制设备 。

4、电流互感器的基本接线方式有 一相式接线、两相 V 型接线和三相星形接线 三种。

5、井下的三大保护为 保护接地、过流保护、漏电保护 。

6、电容器补偿方式有 单独就地补偿 、 分散补偿 和 集中补偿 方式三种。

7、煤矿井下的三大保护是 接地保护、短路保护和漏电保护 。

8、目前常用的避雷器有， 管型避雷器、阀型避雷器、压敏避雷器9、规程规定：矿井变电所的主变压器一般选用 两 台。

10、短路电流的效应包括电动力效应 和 热效应 。

11、电流互感器的主要参数有 额定电压、额定电流和准确度等级 。

12、电压互感器的主要参数有 额定电压、准确度等级和额定容量。

13、 为了区别相序，三相交流母线 U 相涂以 黄 色、V 相涂以 绿 色，W 相涂以 红14、 在三相供电系统中，电网中性点运行方式有 中性点直接接地 、 中性点不接地 、和 中性 点经消弧线圈接地 三种形式。

15、 矿用隔爆型自动馈电开关在被保护线路发生 短路或漏电 时，能自动跳闸。

16、 电力电缆按绝缘材料可分为 纸绝缘电缆 、 橡胶绝缘电缆 和 塑料绝缘电缆 三种。

17、 矿用电气设备分 矿用一般型 和 矿用防爆型 两大类。

18、接地极分 自然接地体 和人工接地体 两大类。

19、变压器的功率损耗包括 有功功率损耗 和 无功功率损耗 两部分。

20、 主接地极一般采用面积不小于 rf 厚度不小于5mm 勺钢板制成。

21、 局部接地极可用面积不小于 rf 厚度不小于3mm 勺钢板，放在巷道水沟中。

22、 供电系统勺接线方式按网络接线布置方式可分为 放射式、 干线式、 环式及两端供电式 等接线系统。

23 变电所主接线包括 一次接线、二次母线、配出线 勺接线 24、 输电线路分 架空线路 和 电缆线路 两大类。

1. 下列不属于控制电器的是（ A ）A.断路器B.接触器C.继电器D.按钮2.下列煤矿电力用户中，重要程度最低的的负荷（ A ）A.照明B.提升C.通风D.排水3.下列设备中能用来切断负荷电流但不能切断短路电流的是（D ）A.油断路器B.隔离开关C.SF6断路器D.负荷开关4.下列关于触电的说法中正确的是（ B ）A.在接触到同样的触电电流，直流相比交流更危险；B.煤矿井下低压电网的人身触电属于单相漏电故障；C.同样条件下，人身通过50mA的电流0.1s比通过30mA的电流1s更危险。

D.一般来讲，电击比电伤对人身的伤害要小一些。

5.通常用来选择和校验高压断路器的切断故障电流能力的参数为：（B ）A.单相接地短路电流B.短路容量C.两相短路电流D.短路电压6.一熔断器的额定电流为500A，则其内可装入的熔体为（ A ）A.额定电流为400A的熔体B.额定电流为600A的熔体C.额定电流为750A的熔体D.额定电流为800A的熔体7.下列保护中不属于矿井三大保护的是（ C ）A.漏电保护B.过流保护C.过压保护D.保护接地8.下列漏电保护方式中，对各种漏电故障都能够可靠动作的是（C ）A.零序功率方向式漏电保护B.零序电流方向式漏电保护C.附加直流电源检测式漏电保护D.零序电压式漏电保护9.下述选项不属于煤矿电费组成的是（ A ）A. 吨煤电费B.力率调整电费C.基本电费D.流动电费10.煤矿井下向固定电气设备供电一般采用（ A ）A.铠装电缆B.架空线C.一般型橡套电缆D.屏蔽型橡套电缆11.下述结线方式中，（ C ）是无备用系统结线。

A.单母线分段结线B.外桥结线C.单母线不分段结线D.全桥结线12.外桥结线相对于内桥结线的优点是（ B ）A.结线简单B.切换变压器容易C.切换线路容易D.供电可靠性高二、填空题（每空1分，共10分，答案写在空格处）13.煤矿井下高压电缆的电压等级主要有 6 kV和 10 kV。

习题库1、工矿企业对供电有那些要求为什么要有这些要求2、什么是电力系统什么是电力网3、电网的接线方式有那些各有何优缺点，适用于那些场合4、中性点运行方式有几种各种方式的优缺点，适用于那些场合小接地电流系统当发生一相接地时，各相的接地电压如何变化画出当一相接地时的电压电流相量图。

工矿企业总变电所的主接线有那几种方式各有何特点各适用于什么场合5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种各有何特点各应用于什么场合6、井下中央变电所接线有何特点对其位置和峒室有何要求采区变电所接线有何特点对其位置峒室有何要求7、工矿企业用电设备按工作制分那几种各有何特点什么是负载持续率统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量8、什么是需要系数什么是负荷系数什么是同时系数什么是加权平均功率因数和加权平均效率为什么要加权平均效率9、统计负荷时为什么要将单相用电设备换算成等效三相负荷如何进行计算10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为KV(εn=15%)电焊机3 台,共( εn=63%)试确定车间的计算负荷11、为什么提高功率因数如何提高功率因数12、并联电容器的补偿有几种各有什么优缺点电容器组一般采用何种接线方式为什么13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。

如果功率因数未达到，问此变电所低压母线上应装多少电容器才能达到要求。

14、莫工厂现装有一台S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为元/kWh,问该长跟换变压器每年节约多少电费（功率因数按）15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar.现在将功率因数提高到，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗16、什么是经济负荷什么是临近负荷什么是临近负荷率它们有什么不同17、什么是短路产生短路的原因有那些短路的危害是那些18、短路有那几种计算短路电流的目的和任务是什么19、什么使无限大容量系统什么是有限电源容量系统，两个系统中短路电流的变化有什么区别20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流在无限大容量系统中它三者有何区别21、短路电流非周期分量的初始值与什么有关产生短路电流的冲击值的条件是什么22、已知年矿山地面变电所6KV母线上短路电流为68MVA 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为702，长度为520没，中央变电所有Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。

一、名词解释1、一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失，在政治上产生不良影响的负荷。

2、变压器铁损：是指变压器在额定电压时的空载损耗。

3、弧光放电：由于自由电子与中性质点不断的碰撞游离，使触头间带电质点大量增加，结果使绝缘介质变成了导体形成弧光放电。

4、经济截面：线路的年运行费用最小时的导线截面。

5、零序电流保护：零序电流保护是利用故障线路零序电流比非故障线路零序电流大的特点，实现有选择性保护。

6、重复接地：将供电系统中的零线的一处或多处，通过接地装置与大地再次连接的措施。

7、二类负荷：凡因突然停电造成大量减产或产生大量废品的负荷。

8、变压器铜损：变压器带负荷时绕组中的损耗，称为铜损。

9、年最大负荷利用小时数：就是线路全年的输送电量都按照最大负荷输送时所需要的时间。

10、二次回路：变电所中的由测量仪表、检查装置、控制及信号装置、继电保护装置、自动装置、远动装置等所组成的电路，称为二次回路。

11、过电压：由于某种原因造成设备的电压异常升高，其数值大大超过设备的额定电压，是使设备绝缘击穿的电压称为过电压。

12、三类负荷：除一类、二类负荷以外的其他负荷。

13、变压器的经济运行：根据负荷的变化情况，调整变压器的运行方式，使其在功率损耗最小的条件下运行。

14、扩散：是带电质点逸出弧区的现象。

15、继电保护装置：线路发生故障或不运行状态时，能作用于短路器跳闸和发出信号的一种自动保护装置。

16、接地系统：由若干个接地体相互连接而成的总体，称为接地系统或接地网。

17、电力系统：是指由发电厂，各种输电线路和升降压变电所以及电力用户组成的统一整体。

18、成套配电装置：各种有关的开关电器、测量仪表、保护装置和其他辅助设备按照一定的方式组装在统一规格的箱体中，组成一套完整的配电设备。

19、本质安全电路：是指电路系统或设备在正常或在规定的故障状态下，产生的火花和火花效应均不能点燃瓦斯和煤尘。

矿用设备练习第一部分知识题一、填空题1、矿用电气设备常采用的防爆措施有隔爆外壳、本质安全电路和超前切断电源、快速断电系统三种。

2、当瓦斯在空气中的浓度为8.2%-8.5%时，最容易爆炸，在9.5%时，爆炸压力最大。

3、矿用电气设备的隔爆外壳必须具有耐爆和隔爆性能。

4、瓦斯爆炸所需要的最小能量为0.28毫焦耳。

5、矿用电气设备分矿用一般型和矿用防爆型两大类。

6、QCZ83 --120（225）型真空磁力启动器具有过载、断相、短路、保护功能。

二、选择题1、下列那些电气设备不属于隔爆设备。

（A ）A、矿用一般高压配电箱B、移动变电站C、井下采煤工作面信号按钮D、井下电话2、下列那些电气设备属于隔爆设备。

（D ）A、主扇B、主提升机C、空压机D、主水泵3、电压为35千伏及以下的户内配电装置多采用（A ）截面的母线。

A、矩形B、圆形C、环形D、ABC都对4、在矿山供电系统中，通常采用那种方法来限制井下变电所母线的短路电流。

（D ）A、减小负荷B、增加母线截面C、分流D、使用电抗器5、选择电气设备的类型依据是。

（ A ）A、环境B、参数C、数量D、要求三、判断题1、矿用一般型高压配电箱是防爆电气设备。

（×）2、变压器的分接头如为无载调压装置，则必须在停电后调整（√）3、矿用油浸动力变压器是防爆电气设备。

（×）4、对远距离频繁操作的低压开关应选断路器。

（×）5、隔离开关不用进行断流能力的校验。

（√）四、名词解释1、本质安全电路：是指电路系统或设备在正常或在规定的故障状态下，产生的火花和火花效应均不能点燃瓦斯和煤尘。

2、隔爆电气设备的耐爆性和隔爆性：将电气设备置于隔爆外壳内，当壳内发生瓦斯爆炸时，外壳既不破裂或变形，也不致引燃壳外的瓦斯或煤尘，即外壳必须有耐爆性和隔爆性能。

3、解释BGP9L—A的意义：隔爆高压配电装置90年代联合设计设计序号为A。

第二部分技能题1、矿用防爆电气设备的防爆性能，分为哪几种？其标记的含义是什么？答：隔爆型电气设备其标记为“d ”增安型电气设备其标记为“e”本质安全型电气设备其标记为“I ”隔爆兼本质安全型电气设备其标记为“di ”。

《矿山电工》习题集项目一矿山供电系统第一部分知识题一、填空题1、矿山企业供电的基本要求是、、和。

2、电网的结线方式根据负荷对供电要求不同，可分为电网、电网和电网。

3、桥式结线分、和三种形式。

4、在三相供电系统中，电网中性点运行方式有、以及三种形式。

5、井下变电所应注意的三防指：、和。

二、选择题1、指出下列负荷为一类负荷的是（）。

A主井提升 B付井提升 C通风机房 D生活区用电2、对一级负荷如何供电（）。

A两个独立电源 B专用线路 C单一回路 D、ABC都对。

3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（）。

A、±2%；B、±3%；C、±5%；D、±10%。

4、在中性点不接地系统中，规定单相接地运行时间不超过（）小时。

A、0.5B、1C、1.5D、25、目前向综采工作面的供电电压一般是（）伏。

A 、220B 、380 C、660 D、1140三、判断题1、向井下供电的变压器，其中性点严禁接地。

（）2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。

（）3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。

（）4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。

（）5、平煤集团的煤矿供电系统是采用浅井供电系统。

（）6、对于井下中央变压所，母线采用并列运行方式。

（）四、名词解释1：一级负荷：2、电力系统：3、电力网：项目一矿山供电系统习题参考答案第一部分知识题一、填空题1、安全、可靠、优质、经济。

2、放射式、干线式、环式3、全桥、内桥、外桥4、中性点不接地、中性点经消弧线圈接地、中性点直接接地5、防水、防火、防通风二、选择题1、32、A3、C4、D5、D三、判断题1、×2、×3、√4、√5、×6、√四、名词解释1、一级负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。

2023年版湖北金属非金属矿山井下电气考试[内部]培训模拟题库含答案必考点1、【单选题】“安全第一、预防为主、综合治理”是安全生产工作的( )。

（C ）A、关键B、方向C、方针2、【单选题】一般金属导体电阻随温度的升高而( )。

（C ）A、减小B、不变C、增大3、【单选题】不能用在直流电路上的是( )。

（B ）A、电容电路B、电感电路4、【单选题】为防止永久磁铁对线圈的影响,在永久磁铁前加装磁屏蔽材料用的是( )的材料。

（C ）A、导电性能良好B、绝缘性能良好C、导磁性能良好5、【单选题】主要提升运输倾斜井巷、采区倾斜运输集中轨道巷必须设( )。

（A ）A、专职信号工B、专职安全员C、专职人员6、【单选题】井下测量电动机的绝缘电阻主要是测( )。

（B ）A、相对相及相对地之间B、相对地之间C、各绕组之间7、【单选题】井下电缆严禁直接连接,必须采用冷热补或用( )连接。

（B ）B、防爆接线盒C、线头子8、【单选题】井下采掘作业发现有出水征兆时,应当( )。

（B ）A、停止前进B、探水前进C、快速前进9、【单选题】井下高压电动机、动力变压器的高压侧应有过负荷、欠压保护和( )。

（A ）A、短路B、漏电C、超压10、【单选题】井底工作面必须有充足照明,并至少备有( )盏矿灯。

（C ）A、2B、3C、411、【单选题】交流电每秒变化的周数叫( )。

（C ）A、周期B、角频率C、频率12、【单选题】产生职业病危害的用人单位,应当公布有关职业病防治的规章制度、操作规程、职业病危害事故应急救援措施和工作场所职业病危害因素检测结果,公告栏应该设在( )。

（A ）A、醒目位置B、矿长办公室C、矿区内任何位置13、【单选题】以下有害气体中属于刺激性气体的是( )。

（C ）A、一氧化碳B、二氧化碳C、二氧化硫14、【单选题】企业教育中的“三级安全教育”是指( )。

（C ）A、法规教育、生产教育、技术教育B、学徒教育、上岗教育、带班教育C、安全生产的厂级教育、车间教育、班组教育15、【单选题】低压配电室耐火等级不应低于( )级。

2009~2010学年度第二学期期末考核试卷（考试）《矿山供电》B 卷本试卷适用于 机电工程 系 2008 级 矿山机电 专业 注意事项：1、用钢笔或用圆珠笔答题。

2、答卷前将密封线内的项目填写清楚。

3、本卷共 四 题，共 100 分。

题号 一 二 三 四 总分 核分人 得分一、填空题（每空1分，共40分）1、矿山供电的重要性和基本要求分别是 供电可靠 、 供电安全 、 供电质量 和 供电经济 。

2、电力系统是由各种电压等级的电力线路将一些发电厂、 变电所 和 电力用户 联系起来的集 发电 、 输电 、 变电 、配电和 用电 的整体。

3、电力设备都是按照一定的标准电压设计和制造的，这个标准电压称为电力设备的 额定电压 。

4、用电设备的工作制可分为 连续工作制 、 短时工作制 和 断续周期工作制 等三类。

5、高压断路器按其采用的灭弧介质，可分为油断路器、 六氟化硫断路器 、 真空断路器 以及 压缩空气断路器 、磁吹断路器等。

其中目前电力系统中常用的油断路器按其油量的多少和油的功能又可分为 多油 和 少油 两大类。

6、目前常用的RN1和RN2型户内高压熔断器的熔体采用 冶金原理 的物理原理，从而提高了其保护的灵敏度。

7、DW15X 型低压断路器是目前常用的一种低压断路器，其具体含义是 额定电流为20A 的限流式低压万能断路器 。

8、目前工矿企业的架空线路一般采用多股裸绞线，绞线按材料可分为 铜绞线 、铝绞线、 钢绞线 和 钢芯铝绞线 。

9、拉线按用途和结构不同可分为普通拉线、 人字拉线 、高桩拉线、和 自身拉线 等四种方式。

10、继电保护装置的种类比较多，但总体而言基本上都是由 测量 元件、 逻辑 元件和 执行 元件组成。

继电保护装置应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。

11、在电力变压器的保护当中， 瓦斯保护 用于反应变压器油箱内部的各种故障。

12、电动机的主要故障有定子绕组相间短路、单相接地 以及一相绕组的匝间短路。
