A卷1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。
2、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。
3、电流互感器在三相电路中五种常见的接线方式有一相式接线、两相V型接线、三相星形接线、两相电流差接线和零序接线五种。
P1224、供电系统的接线方式有三种基本类型：放射式、干线式、环式。
5、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。
P176、变压器的功率损耗包括有功功率损耗、无功功率损耗两部分。
7、输电线路按结构特征分架空线路和电缆线路两大类。
P76二、、判断题1、向井下供电的变压器，其中性点严禁接地。
（×）2、补偿电容器组应该单独装设控制、保护和放电设备。
（√）3、当电源电压和频率不变时，变压器铜损是固定不变的。
（×）4、在我国煤矿井下供电系统中是不存在单相短路故障的。
（√）5、在我国380/220伏供电系统中是不存在单相短路故障的。
（×）三、名词解释1：一类负荷：p92、架空导线的弧垂：p783、矿用防暴型电器设备：p1864、本安型电路：p193四、简答题1、选择高压开关柜的一次电路方案时，应考虑哪几个因素？p1152、互感器的主要作用？p1213、根据变压器的故障性质和不正常工作状态，一般应装设哪些保护装置？p160B卷1、根据跨接桥的位置，桥式接线又分为内桥、外桥、全桥三种方式。
2、在三相供电系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路。
P473、根据材料不同，电杆分为木杆、水泥杆、铁塔等三种类型。
P764、变压器的不正常运行状态主要有：系统短路所引起的过电流、过负荷及油箱的油面降低和油温过高等。
5、供电系统的接线方式有三种基本类型：放射式、干线式、环式。
二、、判断题1、在我国380/220伏供电系统中是不存在单相短路故障的。
（×）2、当电源电压和频率不变时，变压器铜损是固定不变的。
煤矿配电考试题库及答案一、选择题1. 煤矿井下供电系统的主要特点是什么？A. 高压供电B. 低压供电C. 低压、高压混合供电D. 无电压供电答案：C2. 煤矿井下供电系统必须采用哪种供电方式？A. 单相供电B. 三相供电C. 四相供电D. 五相供电答案：B3. 煤矿井下供电系统应采用哪种保护方式？A. 过载保护B. 短路保护C. 过载和短路保护D. 无保护答案：C4. 煤矿井下供电线路的敷设方式有哪些？A. 明线敷设B. 暗线敷设C. 明线和暗线敷设D. 无敷设答案：C5. 煤矿井下供电系统应采用哪种接地方式？A. 接地保护B. 不接地C. 接零保护D. 接地和接零保护答案：A二、判断题1. 煤矿井下供电系统可以采用高压供电。
（错误）2. 煤矿井下供电系统必须采用三相供电。
（正确）3. 煤矿井下供电线路可以采用明线敷设。
（错误）4. 煤矿井下供电系统应采用过载保护。
（错误）5. 煤矿井下供电系统应采用接地保护。
（正确）三、简答题1. 简述煤矿井下供电系统的基本要求。
答：煤矿井下供电系统的基本要求包括：确保供电安全、稳定、可靠；采用低压、三相供电方式；具备过载和短路保护功能；线路敷设应符合安全规范；采用接地保护方式。
2. 煤矿井下供电线路敷设应注意哪些问题？答：煤矿井下供电线路敷设应注意以下问题：避免明线敷设，以防触电事故；线路应远离易燃易爆物品；敷设方式应符合安全规范，确保线路的安全性和可靠性。
四、案例分析题某煤矿井下供电系统发生故障，导致整个矿区停电。
请分析可能的原因及应对措施。
答：可能的原因包括：供电线路短路、过载、设备故障、接地保护失效等。
应对措施包括：立即切断故障线路电源，防止事故扩大；检查供电线路和设备，找出故障原因；修复故障线路和设备，恢复供电；加强日常维护和检查，防止类似故障再次发生。
五、论述题论述煤矿井下供电系统安全管理的重要性及其措施。
答：煤矿井下供电系统安全管理至关重要，它直接关系到矿工的生命安全和矿区的生产效率。
《矿山供电技术》复习题一、填空1、电力系统是由发电厂、电力网、电能用户组成的整体，其任务是生产、变换、输送、分配和消耗电能。
2、电力网是由若干变电所和各种不同电压等级的电力线路组成的输送、变换、分配电能的网络，是联系发电厂与电能用户的中间环节。
3、额定电压是保证电气设备安全、可靠、正常运行、充分发挥效能，获得最佳技术经济效益的标准电压；4、煤矿企业对供电的基本要求是供电安全、供电可靠、供电质量、供电经济。
5、电力线路首末端电压的相量之差称为电压降，首末端的有效值之差称为电压损失。
6、对于大型矿井二类负荷，一般采用取自变电所不同母线双回路供电。
7、变电所的主接线是由电力变压器，开关电器等各种电气设备与母线、架空线路和电缆线路按一定方式连接而成，这种连接方式称为变电所的一次接线。
8、开关柜的五防闭锁功能是防治误操作断路器、防治带负荷分合隔离开关、防治带电挂接地线、防治带地线合闸、防治误入带电间隔。
9、高压断路器按其灭弧介质的不同可为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器、自产气断路器、磁吹断路器、六种。
10、真空断路器在切断小电感电路时易产生操作过电压，所以在真空断路器的电路中必须采取防过电压的措施，通常采用阻容吸收装置、氧化锌避雷器装置。
11、电流互感器的二次侧在工作时绝不允许开路，在安装时一定要注意接线可靠，并且不许串接熔断器。
12、电压互感器的二次侧在工作时绝不允许短路，其一、二次侧一般都应装设熔断器作短路保护。
13、继电保护装置应满足选择性、快速性、灵敏性、可靠性四个要求。
14、在继电保护中三段式过流保护是指无时限电流速断保护、有时限电流速断保护、定时限过电流保护。
15、对直击雷的防护措施可采用避雷针或避雷线，对感应雷的防护可采用避雷器。
16、反应变压器内部故障和油面降低的保护称为瓦斯保护。
17、对隔爆外壳要求有耐爆性性和隔爆型性。
18、触电对人体的危害程度主要由触电电流和触电时间决定，煤矿井下人身触电的安全电流与时间的乘积为 30 mA·s。

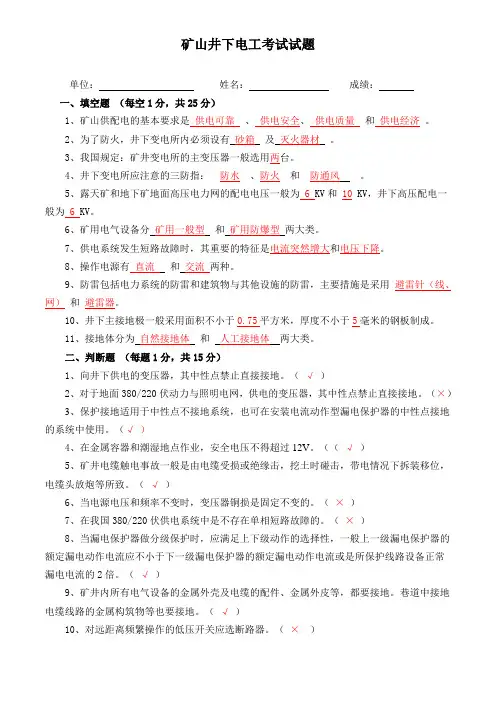

矿山井下电工考试试题单位：姓名：成绩：一、填空题（每空1分，共25分）1、矿山供配电的基本要求是供电可靠、供电安全、供电质量和供电经济。
2、为了防火，井下变电所内必须设有砂箱及灭火器材。
3、我国规定：矿井变电所的主变压器一般选用两台。
4、井下变电所应注意的三防指：防水、防火和防通风。
5、露天矿和地下矿地面高压电力网的配电电压一般为 6 KV和 10 KV，井下高压配电一般为 6 KV。
6、矿用电气设备分矿用一般型和矿用防爆型两大类。
7、供电系统发生短路故障时，其重要的特征是电流突然增大和电压下降。
8、操作电源有直流和交流两种。
9、防雷包括电力系统的防雷和建筑物与其他设施的防雷，主要措施是采用避雷针（线、网）和避雷器。
10、井下主接地极一般采用面积不小于0.75平方米，厚度不小于5毫米的钢板制成。
11、接地体分为自然接地体和人工接地体两大类。
二、判断题（每题1分，共15分）1、向井下供电的变压器，其中性点禁止直接接地。
（√）2、对于地面380/220伏动力与照明电网，供电的变压器，其中性点禁止直接接地。
（×）3、保护接地适用于中性点不接地系统，也可在安装电流动作型漏电保护器的中性点接地的系统中使用。
（√）4、在金属容器和潮湿地点作业，安全电压不得超过12V。
（（√）5、矿井电缆触电事故一般是由电缆受损或绝缘击，挖土时碰击，带电情况下拆装移位，电缆头放炮等所致。
（√）6、当电源电压和频率不变时，变压器铜损是固定不变的。
（×）7、在我国380/220伏供电系统中是不存在单相短路故障的。
（×）8、当漏电保护器做分级保护时，应满足上下级动作的选择性，一般上一级漏电保护器的额定漏电动作电流应不小于下一级漏电保护器的额定漏电动作电流或是所保护线路设备正常漏电电流的2倍。
（√）9、矿井内所有电气设备的金属外壳及电缆的配件、金属外皮等，都要接地。
巷道中接地电缆线路的金属构筑物等也要接地。
矿山电工学期末考试题库一、选择题（每题2分，共20分）1. 矿山电工学中，三相交流电的相序通常指的是（）。
A. 电压的相序B. 电流的相序C. 电压和电流的相序D. 以上都不是2. 在矿山电气设备中，接地线的作用是（）。
A. 传输电能B. 保护人身安全C. 连接设备D. 调节电压3. 矿井中常用的防爆电气设备类型是（）。
A. 隔爆型B. 增安型C. 正压型D. 所有上述类型4. 以下哪个不是矿山电气设备的保护措施？（）A. 短路保护B. 过载保护C. 绝缘保护D. 无功补偿5. 矿井供电系统中，变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变功率D. 隔离电源6. 矿井中的照明电路通常采用（）。
A. 交流电B. 直流电C. 脉冲电D. 无线电能传输7. 矿井中使用的电缆，其绝缘材料应具备哪些特性？（）A. 耐高温B. 耐潮湿C. 耐化学腐蚀D. 所有上述特性8. 在矿井中，电气设备的接地电阻应不大于（）。
A. 1ΩB. 4ΩC. 10ΩD. 20Ω9. 矿井中的电气控制系统通常采用哪种控制方式？（）A. 手动控制B. 自动控制C. 遥控D. 所有上述方式10. 矿井中使用的电气设备，其防护等级至少应达到（）。
A. IP44B. IP54C. IP65D. IP68二、判断题（每题1分，共10分）1. 矿井中的电气设备必须具备防爆功能。
（）2. 矿井中的照明电路可以使用直流电。
（）3. 矿井中的电气设备接地是为了提供稳定的电压。
（）4. 矿井中的电缆绝缘材料不需要耐潮湿。
（）5. 矿井中的电气控制系统只能采用手动控制。
（）6. 矿井中的电气设备接地电阻越小越好。
（）7. 矿井中的电气设备防护等级越高，其防护性能越好。
（）8. 矿井中的电气设备不需要定期进行维护和检查。
（）9. 矿井中的电气设备可以不进行短路保护。
（）10. 矿井中的电气设备不需要进行过载保护。
（）三、简答题（每题5分，共20分）1. 简述矿井中电气设备接地的重要性。

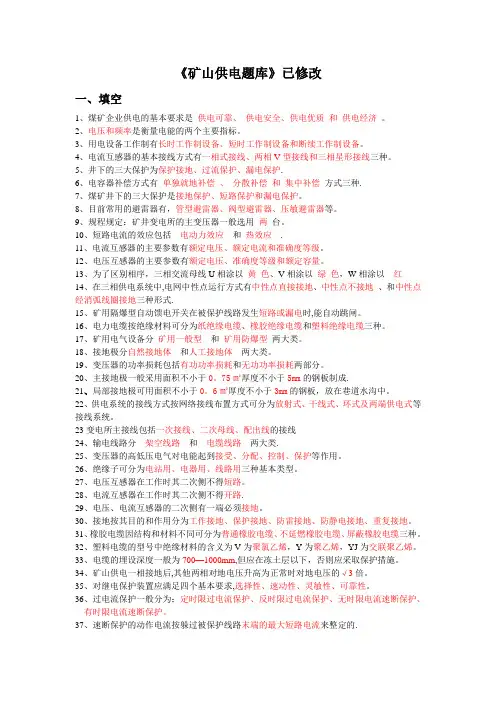

《矿山供电题库》已修改一、填空1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。
2、电压和频率是衡量电能的两个主要指标。
3、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。
4、电流互感器的基本接线方式有一相式接线、两相V型接线和三相星形接线三种。
5、井下的三大保护为保护接地、过流保护、漏电保护.6、电容器补偿方式有单独就地补偿、分散补偿和集中补偿方式三种.7、煤矿井下的三大保护是接地保护、短路保护和漏电保护。
8、目前常用的避雷器有，管型避雷器、阀型避雷器、压敏避雷器等。
9、规程规定：矿井变电所的主变压器一般选用两台。
10、短路电流的效应包括电动力效应和热效应.11、电流互感器的主要参数有额定电压、额定电流和准确度等级。
12、电压互感器的主要参数有额定电压、准确度等级和额定容量。
13、为了区别相序，三相交流母线U相涂以黄色、V相涂以绿色，W相涂以红14、在三相供电系统中,电网中性点运行方式有中性点直接接地、中性点不接地、和中性点经消弧线圈接地三种形式.15、矿用隔爆型自动馈电开关在被保护线路发生短路或漏电时,能自动跳闸。
16、电力电缆按绝缘材料可分为纸绝缘电缆、橡胶绝缘电缆和塑料绝缘电缆三种。
17、矿用电气设备分矿用一般型和矿用防爆型两大类。
18、接地极分自然接地体和人工接地体两大类。
19、变压器的功率损耗包括有功功率损耗和无功功率损耗两部分。
20、主接地极一般采用面积不小于0。
75㎡厚度不小于5mm的钢板制成.21、局部接地极可用面积不小于0。
6㎡厚度不小于3mm的钢板，放在巷道水沟中。
22、供电系统的接线方式按网络接线布置方式可分为放射式、干线式、环式及两端供电式等接线系统。
23变电所主接线包括一次接线、二次母线、配出线的接线24、输电线路分架空线路和电缆线路两大类.25、变压器的高低压电气对电能起到接受、分配、控制、保护等作用。
26、绝缘子可分为电站用、电器用、线路用三种基本类型。
《矿山供电题库》已修改一、填空1、煤矿企业供电的基本要求就是供电可靠、供电安全、供电优质与供电经济。
2、电压与频率就是衡量电能的两个主要指标。
3、用电设备工作制有长时工作制设备、短时工作制设备与断续工作制设备。
4、电流互感器的基本接线方式有一相式接线、两相V型接线与三相星形接线三种。
5、井下的三大保护为保护接地、过流保护、漏电保护。
6、电容器补偿方式有单独就地补偿、分散补偿与集中补偿方式三种。
7、煤矿井下的三大保护就是接地保护、短路保护与漏电保护。
8、目前常用的避雷器有,管型避雷器、阀型避雷器、压敏避雷器等。
9、规程规定:矿井变电所的主变压器一般选用两台。
10、短路电流的效应包括电动力效应与热效应。
11、电流互感器的主要参数有额定电压、额定电流与准确度等级。
12、电压互感器的主要参数有额定电压、准确度等级与额定容量。
13、为了区别相序,三相交流母线U相涂以黄色、V相涂以绿色,W相涂以红14、在三相供电系统中,电网中性点运行方式有中性点直接接地、中性点不接地、与中性点经消弧线圈接地三种形式。
15、矿用隔爆型自动馈电开关在被保护线路发生短路或漏电时,能自动跳闸。
16、电力电缆按绝缘材料可分为纸绝缘电缆、橡胶绝缘电缆与塑料绝缘电缆三种。
17、矿用电气设备分矿用一般型与矿用防爆型两大类。
18、接地极分自然接地体与人工接地体两大类。
19、变压器的功率损耗包括有功功率损耗与无功功率损耗两部分。
20、主接地极一般采用面积不小于0、75㎡厚度不小于5mm的钢板制成。
21、局部接地极可用面积不小于0、6㎡厚度不小于3mm的钢板,放在巷道水沟中。
22、供电系统的接线方式按网络接线布置方式可分为放射式、干线式、环式及两端供电式等接线系统。
23变电所主接线包括一次接线、二次母线、配出线的接线24、输电线路分架空线路与电缆线路两大类。
25、变压器的高低压电气对电能起到接受、分配、控制、保护等作用。
26、绝缘子可分为电站用、电器用、线路用三种基本类型。
矿山电工学复习题一、填空1、QCKB30型磁力起动器具有、、、等保护，并具有功能。
2、煤矿对供电的要求是、、和。
3、井下三大保护有、、。
4、矿用隔爆移动变电站由、、三部分组成。
5、JDB综合保护器具有、、、等保护。
6、BKD1-400Z/660Z(F)型矿用隔爆真空馈电开关的电气部分主要由、、、、、、组成。
7、电力负荷可分为、、。
8、隔爆真空自动馈电开关用于1140V和660V低压供电系统作开关使用，隔爆型磁力起动器用来控制和保护。
9、我国现行规定人身安全电流是，允许安全电压值为。
10、矿井瓦斯爆炸必须具备以下两个条件，一是瓦斯浓度达 %，二是存在温度达℃的点火源。
11、煤矿井下漏电故障可分为漏电和漏电两类。
12、矿用电气设备分电气设备和电气设备两类。
13、对过流保护的要求有、、、。
14、按漏电保护原理可分为、、、、、。
15、矿用防爆型电气设备的总标志是隔爆型电气设备具有和两个特性。
16、熔断器可用作电动机的保护。
17、高压断路器与隔离开关配合操作顺序是合闸时先合后合，分闸时相反。
18、在继电保护中，三段式过电流保护是指、、。
19、电容器的补偿方式分为、、和三种。
20、地面变电所的主接线包括、及。
21、本质安全电路是指无论在正常或故障状态下产生的电火花能量均不足以。
22、隔爆兼本质安全型电气设备的标志是。
23、电力系统的任务是生产、变换、输送、分配和消耗。
24、煤电钻综保装置可对 V手持式煤电钻进行供电控制和保护。
25、风电闭锁保护是为了满足“送电先送风，停风必断电”的技术要求，将局部通风机的开关和的电源开关在控制上必须连锁。
26、对于大型矿井二类负荷，通常采用取自变电所不同母线供电；27、过电流包括过载、短路和。
28、触电对人体的危害程度主要由和决定。
29、电力线路首、末两端电压的相量差称为。
30、启动器应能实现就地控制、远方控制和控制方式。
31、供电系统的接线方式可分为放射式、干线式、环式。
矿山供电期末考试试题分析一、选择题（每题2分，共20分）1. 矿山供电系统中，下列哪项不是供电系统的主要组成部分？A. 变电站B. 配电网络C. 矿山设备D. 矿山运输系统2. 以下哪个选项不是矿山供电系统设计时需要考虑的因素？A. 供电可靠性B. 供电安全性C. 供电成本D. 供电速度3. 矿山供电系统中，下列哪项不是常用的供电方式？A. 交流供电B. 直流供电C. 混合供电D. 无线供电4. 在矿山供电系统中，下列哪个设备不是用于提高供电效率的？A. 变压器B. 稳压器C. 继电器D. 断路器5. 矿山供电系统中，下列哪项不是电气安全的基本要求？A. 防止电气火灾B. 防止电气触电C. 防止电气噪声D. 防止电气设备损坏二、简答题（每题10分，共30分）6. 简述矿山供电系统的基本组成及其功能。
7. 描述矿山供电系统在设计时需要考虑的主要安全措施。
8. 解释什么是矿山供电系统的可靠性，以及如何提高供电系统的可靠性。
三、计算题（每题15分，共30分）9. 假设一个矿山供电系统需要为一个功率为100kW的设备供电，已知供电电压为380V，计算所需的电流。
10. 给定一个矿山供电系统的功率因数为0.8，如果需要提高到0.9，计算需要增加多少kvar的无功补偿。
四、论述题（20分）11. 论述矿山供电系统在现代矿山生产中的重要性，并分析其发展趋势。
五、案例分析题（20分）12. 某矿山企业在供电过程中发生了电气火灾事故，请分析可能的原因，并提出相应的预防措施。
【注】以上试题仅供参考，具体考试内容和题型可能根据教学大纲和课程设置有所不同。

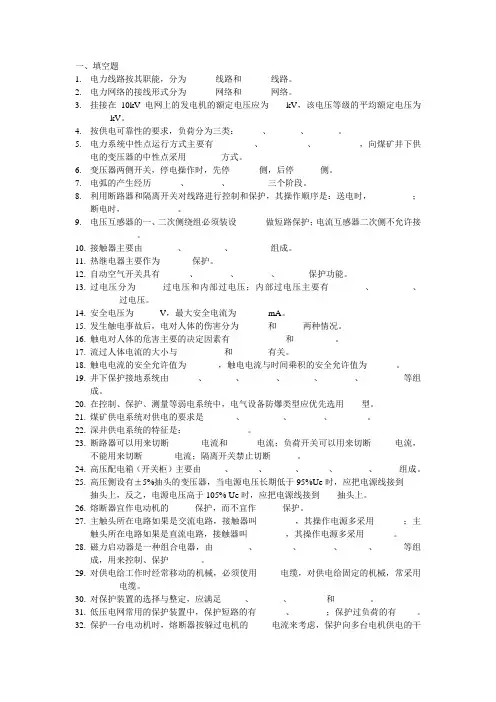

一、填空题1.电力线路按其职能，分为----------线路和----------线路。
2.电力网络的接线形式分为----------网络和----------网络。
3.挂接在10kV电网上的发电机的额定电压应为------kV，该电压等级的平均额定电压为-------kV。
4.按供电可靠性的要求，负荷分为三类：--------、----------、----------。
5.电力系统中性点运行方式主要有--------------、---------------、---------------，向煤矿井下供电的变压器的中性点采用------------方式。
6.变压器两侧开关，停电操作时，先停----------侧，后停---------侧。
7.电弧的产生经历----------、-----------、-------------三个阶段。
8.利用断路器和隔离开关对线路进行控制和保护，其操作顺序是：送电时，--------------；断电时，------------------。
9.电压互感器的一、二次侧绕组必须装设----------做短路保护；电流互感器二次侧不允许接----------------。
10.接触器主要由------------、-------------、-------------组成。
11.热继电器主要作为-----------保护。
12.自动空气开关具有----------、-----------、-----------、----------保护功能。
13.过电压分为---------过电压和内部过电压；内部过电压主要有------------、-------------、----------过电压。
14.安全电压为---------V，最大安全电流为-----------mA。
15.发生触电事故后，电对人体的伤害分为----------和---------两种情况。
1.属于隔爆电气设备有移动变电站、井下采煤工作面信号按钮、采煤机。
2.电流互感器二次额定电流为5A。
3.熔断器的额定电流应不小于熔体的额定电流。
4.人体触电时，极限安全电流为30mA·s。
5.《煤矿安全规程》规定：接地网上任一接地点的接地电阻不得超过2 。
6.一般工作场所的照明灯和电动机允许电压偏移范围为±5%
7.电压互感器二次侧的额定电压一般为100伏。
8.能带负荷操作并能切断短路电流的低压开关是断路器。
9.一般认为在距单根接地体或接地故障点20米左右的地方，电位已趋近于零。
10.煤矿供电的三大保护是过流保护、漏电保护、保护接地。
11.保护线（PE线）的功能是为保障人身安全，防止触电事故的发生使用的接地线。
12.变压器的功率损耗包括有功损耗和无功损耗两部分。
13.为了区别相序，三相交流母线U相涂以黄色，V相涂以绿色，W相涂以红色。
14.矿用电气设备分矿用一般型和矿用防爆型两大类。
15.矿山电力负荷分为三类：分别是一类负荷、二类负荷和三类负荷。
一类负荷是指凡突然中断供电可能造成人身伤亡事故或重大设备损坏，给企业造成严重经济损失的用电负荷。
（应采用两个独立的电源供电，任何一个电源因故障或检修而断电时，都不影响其他电源的继续供电）二类负荷是指凡突然中断供电可能造成大量减产，或停产较长时间才能恢复，给企业造成较大经济损失的用电负荷。
（一般采用取自变电所不同母线的双回路供电，中、小型矿山采用单回专用线路供电）
三类负荷是指凡不属于一、二类负荷的其他负荷。
（一般采用单一回路供电，不考虑备用电源）
16.矿用隔爆型自动馈电开关能在被保护线路发生过流或漏电时，自动跳闸。
17.架空线路由电杆、横担、绝缘子、金具、拉线和导线（包括避雷线）等组成。
18.开关在分断带有电流的电路时，在动、静触头间产生的白光称为电弧。
19.用来防止直接雷击的装置是避雷针（线）。
20.工矿企业供电的基本要求：供电安全、供电可靠、供电质量、供电经济。
21.矿用电气设备的隔爆外壳必须具有隔爆和耐爆性能。
22.触电按电流对人体的伤害程度分为电击和电伤两大类。
23.输电线路分架空线路和电缆线路两大类。
24.短路电流比正常工作电流大得多，短路电流通过供电系统的电气设备及导线时，一方面要产生很大的电动力，即电动效应；另一方面要产生很大的热量，即热效应。
25.煤电钻保护装置具有短路保护、过载保护、漏电保护等功能。
26.电气设备的过电压按产生的原因可分为直击雷过电压和感应雷过电压两类。
27.电容器补偿方式有单独就地补偿方式、分散补偿方式和集中补偿方式三种。
28.矿井变电所的主变压器台数应选用2台及以上。
29.交流电额定电压为1200伏及以下的开关（电器）属于低压开关（电器）。
30.提高自然功率因数的方法：
(1)正确选择并合理使用电动机，使其不轻载或空载运行。
(2)合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。
(3)对于容量较大，且不需调整的电动机（如矿井通风机），尽量选用同步电动机，并使其运行在过激状态。
31.预防触电的方法：
（1）使人体不能接触和接近带电导体。
（2）人体接触较多的电气设备采用低电压。
（3）设置保护接地或接零装置。
（4）设置漏电保护装置。
（5）井下及向井下供电的变压器中性点严禁直接接地。
32. 简述按照煤矿变配电工的要求操作具有断路器和隔离开关的线路的过程。
送电时，先合隔离开关，后合断路器。
停电时，先断开断路器，后断开隔离开关。
因为隔离开关无灭弧装置。
33.保护接地的作用。
保护接地：指用导体将工作电压超过36V，正常时不带电、故障时有可能带电的电气设备的金属外壳或金属构件或铠装电缆的铠装层，与埋在地下的接地极连接起来的措施。
作用：没有装保护接地的情况。
当电气设备内部绝缘损坏而使内部某相带电体碰壳时，外壳便成为带电体，若人碰触此外壳，则发生人身触电，流经人体的电流入地后，在经过电网对地的绝缘电阻和电容（阻抗Z）回到电源。
若当时阻抗比较小，人身触电电流可能超过安全限值。
有保护接地的情况。
由于接地装置的分流作用，大大降低了人身触电电流。
接地电阻R越小，流经人体的电流I就越小，就可确保人身安全。
34.电压互感器在使用过程中应注意的事项：
（1）电压互感器的二次侧在工作时不得短路。
（2）电压互感器的二次侧有一端必须接地。
（3）电压互感器在连接时，也要注意一次、二次线圈接线端子上的极性。
（4）电压互感器的一次、二次侧一般都应装设有熔断器作为短路保护，同时一次侧应装设隔离开关做安全检修用。
35.论述高压隔离开关、高压负荷开关和断路器的区别以及用途。
高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；
高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
区别：
(1)高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
(2)高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
(3)高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
(4)高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流保护。
36.论述煤矿企业中常用的交流电压等级。
各级电压的主要设备。
36V
电气设备控制与局部照明。
127V
井下照明、信号、手持式煤电钻。
220V
地面照明。
380V
地面或井下低压动力设备 。
660V 井下低压动力设备。
1140V 井下综合机械化采煤设备。
3kV 或6KV 高压电动机与配电线路。
35kV 或60KV 煤矿供电线路。
110kV 大型煤矿供电线路。
37.例：已知某变电所的主变压器额定容量为8000kVA ，额定电压为35/10.5kV ，10kV 母线上的短路电
流为18kA ，继电保护动作时间为1.2S ，若变压器二次总开关采用SN10－10型断路器，选出断路器的型号规格。
解：
A U S I N 89.4611038000330
30=⨯=⋅= KA I k 18= KA I i k sh 9.4555.2== ()9
.3882.118232=⨯=⋅ima k t I 确立选用SN10—10Ⅱ型
额定电压==KV U N 10电路额定电压。
电压符合要求
额定电流A ＞461.89A 1000K ＝I 额定电流符合要求
分断电流
KA 18I ＞KA 5.31I k c ＝＝ 分断电流符合要求 动稳定度
KA ＞45.9KA 80i max ＝ 动稳定度满足要求 热稳定度9.3882.118I ＞396945.31t I 22K 22t =⨯⨯＝＝＝ima t 热稳定度符合要求
所以选用SN10—10Ⅱ型正确
补充练习
已知某变电所的主变压器额定容量为10000kVA ，额定电压为35/10.5KV ， 10kV 母线上的短路电流为17kA ，继电保护动作时间为1.1S ，若变压器二次总 开关采用SN10—10型断路器，选出断路器的型号规格。
