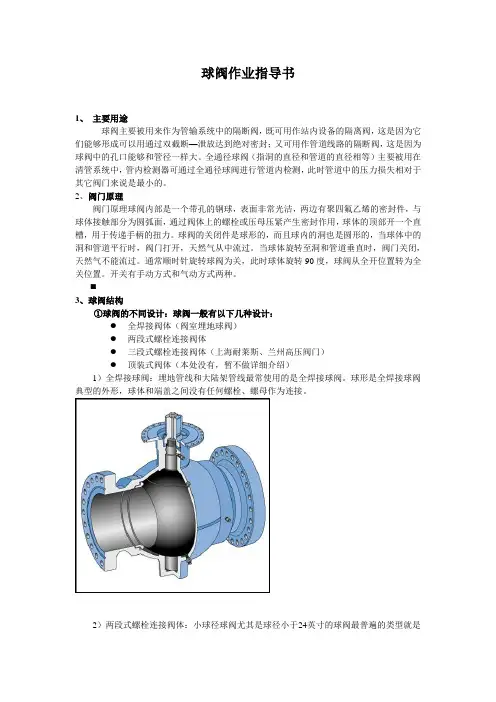

球阀作业指导书1、主要用途球阀主要被用来作为管输系统中的隔断阀，既可用作站内设备的隔离阀，这是因为它们能够形成可以用通过双截断—泄放达到绝对密封；又可用作管道线路的隔断阀，这是因为球阀中的孔口能够和管径一样大。
全通径球阀（指洞的直径和管道的直径相等）主要被用在清管系统中，管内检测器可通过全通径球阀进行管道内检测，此时管道中的压力损失相对于其它阀门来说是最小的。
2、阀门原理阀门原理球阀内部是一个带孔的钢球，表面非常光洁，两边有聚四氟乙烯的密封件，与球体接触部分为圆弧面，通过阀体上的螺栓或压母压紧产生密封作用，球体的顶部开一个直槽，用于传递手柄的扭力。
球阀的关闭件是球形的，而且球内的洞也是圆形的，当球体中的洞和管道平行时，阀门打开，天然气从中流过。
当球体旋转至洞和管道垂直时，阀门关闭，天然气不能流过。
通常顺时针旋转球阀为关，此时球体旋转90度，球阀从全开位置转为全关位置。
开关有手动方式和气动方式两种。
⏹3、球阀结构①球阀的不同设计：球阀一般有以下几种设计：●全焊接阀体（阀室埋地球阀）●两段式螺栓连接阀体●三段式螺栓连接阀体（上海耐莱斯、兰州高压阀门）●顶装式阀体（本处没有，暂不做详细介绍）1）全焊接球阀：埋地管线和大陆架管线最常使用的是全焊接球阀。
球形是全焊接球阀典型的外形，球体和端盖之间没有任何螺栓、螺母作为连接。
2）两段式螺栓连接阀体：小球径球阀尤其是球径小于24英寸的球阀最普遍的类型就是两段式螺栓连接阀体。
注意：球体和端盖之间是以球体左边的螺栓、螺母作为连接的。
3）三段式螺栓连接阀体：三段式螺栓连接阀体设计常用于制造业。
注意阀体两边的螺栓和螺母保护着末端封闭部分。
4）顶装式阀体：顶装式阀体是一种较新的球阀类型，特点是其中一半球体有可拆卸的阀盖。
管线泄压后不需要拆卸阀门，只需要拆卸阀盖即可。
这种设计方便了球阀或阀座的替换。
②球阀外观特征：阀体或者是圆柱形的，或者是球形的。
③球阀构件：球阀有两个阀座，球体两边各一个。

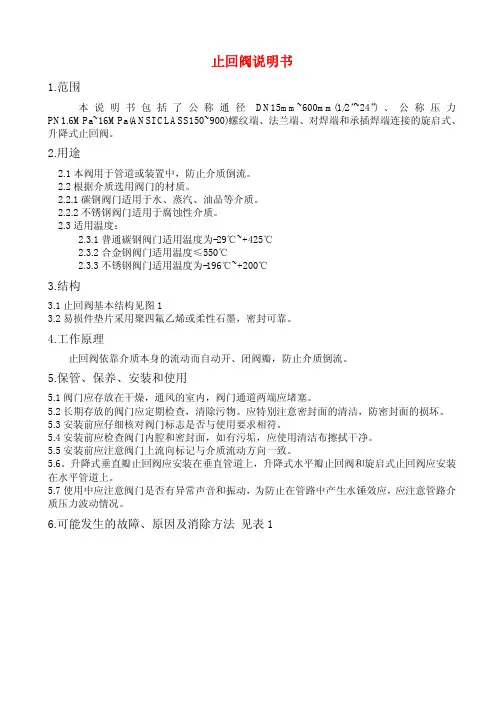

![各种阀门说明书[1]](https://uimg.taocdn.com/34d2b918fad6195f312ba62c.webp)

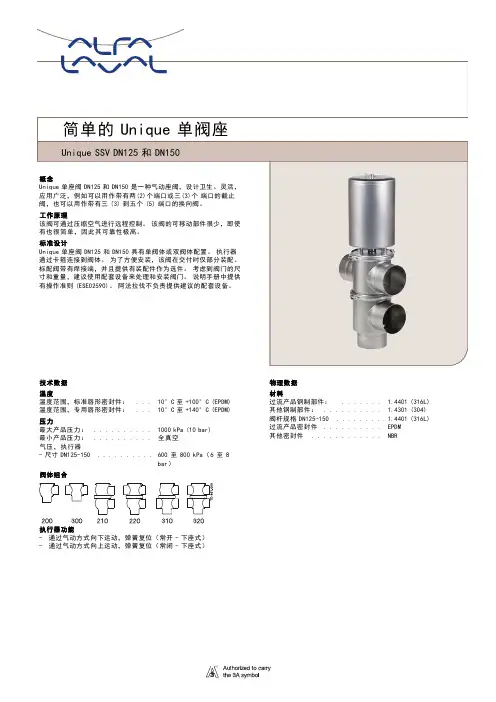

技术数据温度温度范围，标准唇形密封件：...10°C至+100°C(EPDM)温度范围，专用唇形密封件：...10°C至+140°C(EPDM)压力最大产品压力：..........1000kPa(10bar)最小产品压力：..........全真空气压，执行器-尺寸DN125-150..........600至800kPa（6至8bar）阀体组合执行器功能-通过气动方式向下运动，弹簧复位（常开-下座式）-通过气动方式向上运动，弹簧复位（常闭-下座式）物理数据材料过流产品钢制部件：....... 1.4401(316L)其他钢制部件：.......... 1.4301(304)阀杆规格DN125-150.........1.4401(316L)过流产品密封件..........EPDM其他密封件............NBR选件A.符合所要求标准的外螺纹部件。
B.控制和指示（IndiTop、ThinkTop 或ThinkTop Basic）。
C.过流产品部件的表面粗糙度：Ra ≤0.8µm。
D.NBR 或FPM 过流产品密封件。
E.执行器维修工具。
F.阀塞密封件NBR/FPM。
执行器保修期为5年尺寸(mm)DIN DN125150标称尺寸NC NO NC NO A 1571573584586A 2614618627631A 3740737777775A 4781778818816C 167167192192OD 129129154154ID 125125150150t 2.0 2.0 2.0 2.0E 1150150150150E 2150150150150F 143454345F 241414141H199199199199M/DIN 外螺纹46465050重量(kg)-截流阀40.340.340.940.9重量(kg)-换向阀505051.351.3a.截流阀。
减压阀使用说明一、安装与使用1.安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。
2.减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管路上，应注意管路中介质的流向与阀体上箭头所示方向一致，切勿装反。
3.减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀；当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需压力（以阀后表为准），调整好后将锁紧螺母背面，拧上防护罩。
4.减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5.安装的减压阀前后应有一段直管，阀前直管长度约为600mm，阀后直管长度约为1000mm。
二、如出口压力高于所需压力，需要重新设定，方法如下：①关闭上游隔离阀；②把出后压力泄掉；③将导阀调节螺钉逆时针旋松，使调节弹簧处于自由状态；④慢慢开启上游隔离阀至全开；⑤顺时针慢慢向下拧紧导阀调节螺钉，出后压力逐步升高，直到设定值时将调节螺母锁定；⑥如果调压过头，须从第一步开始重新调节，即只能从低压往高压调。
电磁阀使用说明一、本阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。
可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。
广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
二、主要特点耐热：电磁部分、密封件部分用特种耐高温电工材料和密封材料，并应用了各种隔热措施。
耐磨：选项材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸气电磁阀动作的重要因素，本阀则不受冷凝水影响。
三、结构原理本阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。
是靠副阀的启闭来控制主阀的通断。
根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。

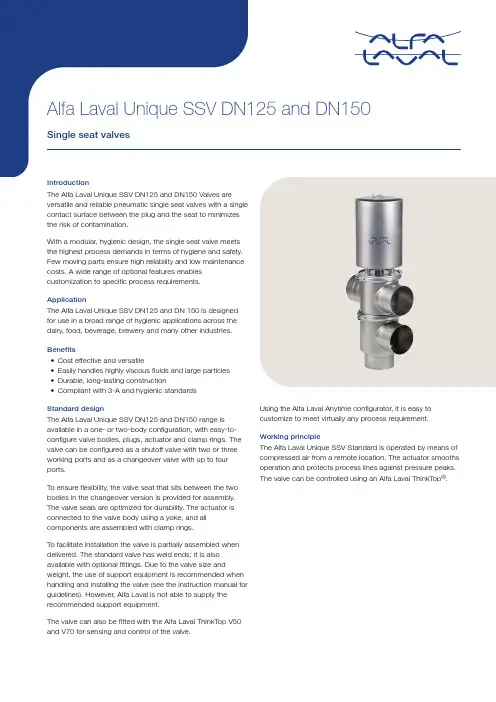

Standard designThe Alfa Laval Unique SSV DN125 and DN150 range is available in a one- or two-body configuration, with easy-to-configure valve bodies, plugs, actuator and clamp rings. The valve can be configured as a shutoff valve with two or three working ports and as a changeover valve with up to four ports.To ensure flexibility, the valve seat that sits between the two bodies in the changeover version is provided for assembly. The valve seals are optimized for durability. The actuator is connected to the valve body using a yoke, and all components are assembled with clamp rings.To facilitate installation the valve is partially assembled when delivered. The standard valve has weld ends; it is also available with optional fittings. Due to the valve size and weight, the use of support equipment is recommended when handling and installing the valve (see the instruction manual for guidelines). However, Alfa Laval is not able to supply the recommended support equipment.The valve can also be fitted with the Alfa Laval ThinkTop V50 and V70 for sensing and control of the ing the Alfa Laval Anytime configurator, it is easy to customize to meet virtually any process requirement.Working principleThe Alfa Laval Unique SSV Standard is operated by means of compressed air from a remote location. The actuator smooths operation and protects process lines against pressure peaks. The valve can be controlled using an Alfa Laval ThinkTop®.TECHNICAL DATAMin. product pressure:Full vacuumAir pressure, actuator - Sizes DN125-150600 to 800 kPa (6 to 8 bar)Valve body combinations2200-0179200300210220310320Actuator function•Pneumatic downward movement, spring return (NO-lower seat)•Pneumatic upward movement, spring return (NC-lower seat)PHYSICAL DATAOther steel parts:1.4301 (304)Plug stem sizes DN125-150: 1.4401 (316L)Product wetted seals:EPDM Other seals:NBROptions •Male parts in accordance with required standard•Control and Indication (IndiTop, ThinkTop or ThinkTop Basic)•Surface roughness, product wetted parts: Ra ≤ 0.8 µm •Product wetted seals of NBR or FPM •Service tools for actuator •Plug seals NBR/FPMDimensions (mm)Figure 1. Shut-offFigure 2. Change-over valve1A2614618627631 A3740737777775 A4781778818816 C167167192192 OD129129154154 ID125125150150 t 2.0 2.0 2.0 2.0 E1150150150150 E2150150150150 F143454345 F241414141 H199199199199 M/DIN male46465050 Weight (kg) - Shut-off valve40.340.340.940.9 Weight (kg) - Change-over valve505051.351.3Please note!Opening/closing time will be effected by the following:•The air supply (air pressure).•The length and dimensions of the air hoses.•Number of valves connected to the same air hose.•Use of single solenoid valve for serial connected air actuator functions.•Product pressure.Air Connections Compressed air:R 1/8" (BSP), internal thread.Actuator functionShut-off / Change-over valve Actuator functionNC NOShut-off / Change-over valve Actuator function 3.6 x Air pressure (bar) 2.9 x Air pressure (bar)NC (Support air for closing)NO (Support air for opening)Pressure drop/capacity diagrams50454035302520151050Q [m³/h)A = DN125B = DN150P [kPa]Figure 3. Shut-off50454035302520151050Q [m³/h)A = DN125B = DN150P [kPa]Figure 4. Shut-off50454035302520151050Q [m³/h)A = DN125B = DN150P [kPa]Figure 5. Change-over valve50454035302520151050Q [m³/h)A = DN125B = DN150P [kPa]Figure 6. Change-over valve50454035302520151050Q [m³/h)A = DN125B = DN150P [kPa]Figure 7. Change-over valve5045403530252015105020Q [m³/h)A = DN125B = DN150P [kPa]Figure 8. Change-over valveNote!For the diagrams the following applies:Medium: Water (20 °C)Measurement: In accordance with VDI 2173Pressure drop can also be calculated in Anytime configurator Pressure drop can also be calculated with the following formula:Q = Kv x √Δp Where:Q = Flow in m 3/hKv = m 3/h at a pressure drop of 1 bar (see table above)Δ p = Pressure drop in bar over the valveHow to calculate the pressure drop for an ISO 2.5" shut-off valve if the flow is 40 m 3/h2.5" shut-off valve, where Kv = 111 (See table above)Q = Kv x √Δp 40 = 111 x √Δp0.13 bar (This is approx. the same pressure drop by reading the y-axis above)Pressure data for Unique Single Seat Valve DN125 and DN150Figure 9. 1Figure 10. 2Figure 11. 3Figure 12. 4Actuator type / function10. Pneumatic downward movement, spring return (NO-lower seat)20. Pneumatic upward movement, spring return (NC-lower seat)Stop and change-over valvesFigure 10. 25NO DIN 8.76NO DIN 4.4Figure 11. 35NC 8.1*6NC 3.7Figure 12. 4NCDIN5.2Figure 13. 5Figure 14. 6Figure 15. 7Figure 16. 8= Values are valid for 8 bar air pressure = Actual product pressureStop and change-over valvesFigure 14. 6610 (NO) 8.1660 (NO)min. 10Figure 16. 820 (NC)8.9Max. pressure in psi against which the valve can openopens87.6NC 145.0opensNO 145.0This document and its contents are subject to copyrights and other intellectual property rights owned by Alfa Laval Corporate AB. No part of this document may be copied, re-produced or transmitted in any form or by any means, or for any purpose, without Alfa Laval Corporate AB’s prior express written permission. Information and services provided in this document are made as a benefit and service to the user, and no representations or warranties are made about the accuracy or suitability of this information and these services for any purpose. All rights are reserved.200004004-3-EN-GB© Alfa Laval Corporate ABHow to contact Alfa LavalUp-to-date Alfa Laval contact details for all countries are always available on our website at 。
阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。
切断阀没有节流的功能。
该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。
逆时针旋转手轮，直到碰到阻挡，阀门打开。
对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。
注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。
止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。
警告！禁止用夹泵的方式对阀门进行泵验。
1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。
并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。
②截止阀：包装时，阀瓣应处于关闭状态。
②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。
对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。
1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。
对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。
1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。
1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。
木箱：在木箱的重心位置处设置装吊点进行装卸。
1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。
②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。
球阀使用说明书汇编:校对:审核:日期:雷蒙德（北京）阀门制造有限公司球阀使用说明书球阀是一种截断阀，它的启闭件（球体）有一个圆形的通道，围绕着阀体的垂直中心线作回转90o的运动，接通或截断管路中的介质，故称作球阀。
本操作说明书适用Q41F(Y)、Q341F(Y)、Q47F（Y）、Q347F（Y），全径、缩径，压力PN16～PN250(Class150Lb～1500Lb)固定球、浮动球球阀。
1、技术参数1.1 阀门的公称压力和公称通径(见下表：) bar/LbDN Mm/"PN16/20Class150LbPN25/40/50Class300LbPN64Class400LbPN100Class600LbPN150/160Class900LbPN250Class1500Lb15/0.5" √√√√√√20/0.75" √√√√√√25/1" √√√√√√40/1.5" √√√√√√50/2" √√√√√√65/2.5" √√√√√√80/3" √√√√√√100/4" √√√√√√125/5" √√√√√√150/6" √√√√√√200/8" √√√√√√250/10" √√√√√√300/12" √√√√√√350/14" √√√√√√400/16" √√√√√√450/18" √√√√√√500/20" √√√√√√600/24" √√√√√√700/28" √√√√√NA 800/32" √√√√√NA 900/36" √√√√√NA 注：NA 不适用1.2 阀门的材料、温度和介质适用温度适用介质CF8/304 -196℃～200℃液氧等LC3/LF3 -101℃～200℃乙烯等LCB/LF2 -46℃～200℃二氧化碳WCB/A105 -29℃～425℃油、气、水CF8/304 -29℃～200℃硝酸类CF8M/316 -29℃～200℃醋酸类WC6/F11 -29℃～570℃氢气、高温蒸汽WC9/F22 -29℃～570℃氢气、高温蒸汽2、技术规范2.1 产品标准GB/T 12237、GB/T21385、API 6D2.2 法兰连接结构长度按：GB/T12221、JB1686、API 6D；2.3 对焊连接结构长度按：GB/T12221、API 6D；2.4 端法兰连接尺寸按：GB/T9113、JB/T79、HG/T20592、ASME B16.5；2.5 阀门的火灾安全设计按：GB/T 12237、GB/T21385、API 607；2.6 阀门的防静电设计按：GB/T 12237、API 6D；2.7 阀门的最小通径按：GB/T 12237、API 6D；2.8 焊接端连接尺寸按：GB/T12224、ASME B16.25；2.9 检查和试验按：GB/T13927、JB/T9092、API 6D。

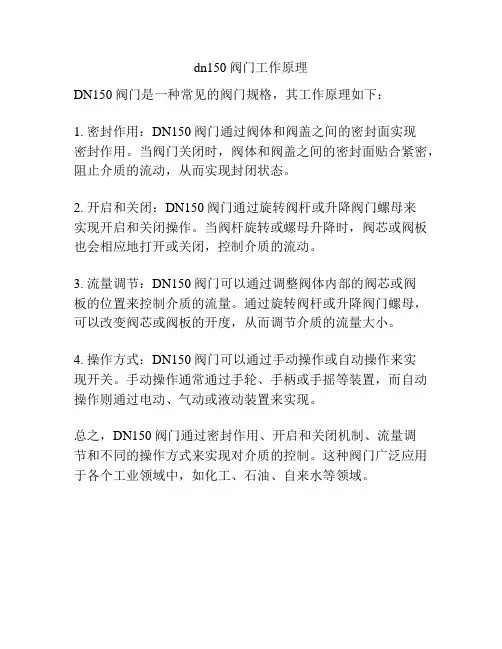

dn150阀门工作原理
DN150阀门是一种常见的阀门规格，其工作原理如下：
1. 密封作用：DN150阀门通过阀体和阀盖之间的密封面实现
密封作用。
当阀门关闭时，阀体和阀盖之间的密封面贴合紧密，阻止介质的流动，从而实现封闭状态。
2. 开启和关闭：DN150阀门通过旋转阀杆或升降阀门螺母来
实现开启和关闭操作。
当阀杆旋转或螺母升降时，阀芯或阀板也会相应地打开或关闭，控制介质的流动。
3. 流量调节：DN150阀门可以通过调整阀体内部的阀芯或阀
板的位置来控制介质的流量。
通过旋转阀杆或升降阀门螺母，可以改变阀芯或阀板的开度，从而调节介质的流量大小。
4. 操作方式：DN150阀门可以通过手动操作或自动操作来实
现开关。
手动操作通常通过手轮、手柄或手摇等装置，而自动操作则通过电动、气动或液动装置来实现。
总之，DN150阀门通过密封作用、开启和关闭机制、流量调
节和不同的操作方式来实现对介质的控制。
这种阀门广泛应用于各个工业领域中，如化工、石油、自来水等领域。

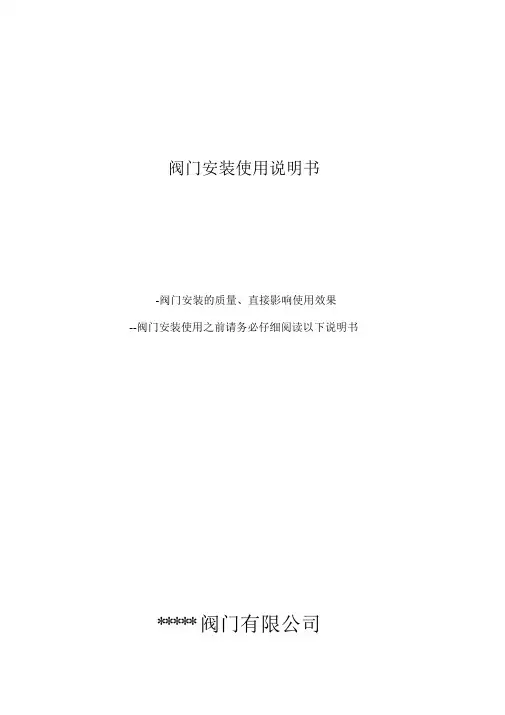

阀门安装使用说明书-阀门安装的质量、直接影响使用效果--阀门安装使用之前请务必仔细阅读以下说明书*****阀门有限公司1、阀门的安装及拆卸的注意事项1.1 维护保养和安装使用注意要点一） . 阀门应放在干燥通风的室内, 通径两端须密封防尘;二） . 长期存放应定期检查, 并在加工表面上涂油,防止锈蚀 ;三） . 阀门安装前应仔细核对标志是否与使用要求相符;四） . 安装时应清洁内腔和密封面, 检查填料是否压紧,连接螺栓是否均匀拧紧;五） . 阀门应按照允许的工作位置安装, 但须注意检修和操作的方便;六） . 使用中 , 不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏, 宜全开或全闭 ;七） . 在开启或关闭时旋转手轮, 不宜借助其它辅助杠杆;八） . 传动件应定期加油润滑; 阀门使用时应经常在转动部分注油，阀杆梯形螺纹部分涂油九） . 安装后应定时检修, 清楚内腔的污垢,检查密封面 ,阀杆螺母磨损情况;十） . 应有一套科学正确的安装作业标准，检修应进行密封性能实验, 并做好详细的记录以备考察.十一）其他注意事项：1)阀门一般应在管路安装之前定位。
配管要自然，位置不对不能硬扳，以免留下预应力；2)低温阀门在定位之前应尽量在冷态下(如在液氮中 )做启闭试验，要求灵活无卡壳现象；3)液体阀应配置成阀杆与水平成 10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏；4)安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效；5)截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填料不受负荷。
但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀 )，可有意识地反装，以借助介质压力使之紧闭；6)大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的机械磨损，造成泄漏；7)在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面；8)所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格；9)大型空分塔在裸冷后，在冷态下对连接阀门法兰预紧一次，防止常温不漏而在低温下发生泄漏的现象；10)严禁在安装时把阀杆当脚手架攀登11 ） 200 ℃以上的高温阀门，由于安装时处于常温，而正常使用后，温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操作人员要注意这一工作，否则容易发生泄露。
1.截止阀截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
作用：切断、调节和节流。
驱动方式：手动、气动、电动等。
2.闸阀闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为425℃。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
3.球阀球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
4.柱塞阀柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。
当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
使用说明书OPERATION MANUAL
名称：铸钢球阀
150Lb~600Lb
规格尺寸：1/2~2”(DN15~DN50)
一、用途：
本阀门应用在石油、石油化工和相关的工业管线上控制阀门，维持系统的正常运行。
二、储存、维护、安装和使用
1．阀门应该存放在干燥通风的室内。
阀门两端须堵塞，阀门长期存放应定期检查和清洁密封面，在加工表面涂防锈油。
2．阀门安装后应定期检查和维修：密封面、阀杆和阀杆螺母、填料、垫片。
3 安装前应清洗干净。
4安装时必须仔细核对阀门上的进口箭头和铭牌是否符合使用要求。
5阀门可安装于任何位置，但须便于操作和检修。
6传动部位要保持清洁，并要定期润滑。
7必须注意：手柄顺时针关，逆时针开。
三、可能发生的故障及消除办法：
1填料过久失效，应更换填料。
2填料未压紧，应均匀地拧紧填料压板上的螺钉。
3填料数量不够，应增加填料。
4密封面处夹有污物，应清洗干净。
5密封面有损伤，应重新研磨或重新加工。
6体盖垫片压的不紧，或松紧不均匀，应均匀压紧垫片。
7垫片损坏，应更换垫片。
1。
新型抗硫抗静电防火清管器发射接收阀使用说明书无锡锡山阀门厂有限公司新型抗硫抗静电防火清管器发射接收阀使用说明书无锡锡山阀门厂有限公司目录一、概述二、结构特征和工作原理三、技术特征四、采用标准及结构总图五、连接尺寸、外形尺寸和重量六、安装七、使用、操作注意事项八、保养、维修九、可能发生的故障、原因及排除方法十、保修一、概述1、主要用途：石油和天然气的最佳运输方式是管线运输，它具有运输效率高、成本低、损耗少和对环境污染小等优点。
为了确保管线运输的安全、高效、畅通、接管线管理规程：必需使用“清管器”对管道进行清扫工作，清管作业是各类油气输送管线正常操作过程中的重要工作。
本阀门“清管器”和“清管器”共同组成清管作业装置。
它既可作为清管器的发射接收装置，又可作为启闭阀，全称“清管器发射接收阀”。
（简称“清管器”）。
它的主要用途有：1.1新管线投产前，清除管内各种残留物使管线畅通无阻。
1.2新管线内壁除锈和防腐层涂敷。
1.3对已投产管线做定期的油管刮蜡，气管除水。
可长期保持有效输送能力。
同时减少管壁内腐蚀，延长管线使用寿命。
1.4可用作同一管道内输送不同种类介质的隔离、质换。
1.5管道水压前排气和水压试验后排水。
2、基本参数：2.1公称通径DN系列：50、80、100、150、200、250、300、350、400mm2”、3”、4”、6”、8”、10”、12”、14”、16”、inch2.2公称压力PN系列：2.0、2.5、4.0、5.0、6.4、10.0Mpa150Lb 300Lb 600Lb (class)2.3适用温度：-45-200℃（阀门主体材料为WCB时，适用温度：-29-200℃）2.4适用介质：石油、油品、含硫天然气、净化天然气以及气、水等介质。
2.5主体材料：WCB、LCB、CF8、CF8M（或按用户要求）3、产品型号编制方法及产品主要类型：3.1产品型号编制方法：3.2产品主要类型按产品功能、用途、清管阀主要有三类型。
手动阀门操作规程1 适用范围本规程适用于各类手动阀门,包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等.电动阀门手动操作时，可以参考本规程,所有阀门（安全阀除外）的维护、检修均可参考本规程执行。
2．1手动阀门的操作2．1 操作阀门前,应认真阅读操作说明。
2．2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志.2．3通常情况下，关闭阀门时手轮(手柄)向顺时针方向旋转，开启阀门时手轮(手柄）向逆时针方向旋转.2．4 手轮（手柄)直径（长度)小于或等于320mm 时,只允许一人操作。
2．5 手轮（手柄）直径（长度）大于320mm 时,允许多人共同操作，或者借助适当的杠杆(一般不超过0．5m ）操作阀门。
2．6 操作阀门时，应缓开缓关，均匀用力，不得用冲击力开闭阀门。
2．7 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
2．8开启有旁通阀门的较大口径阀门时，若两端压差较大,应先打开旁通阀调压，再开主阀：主阀打开后,应立即关闭旁通阀。
2．9 收发清管球(器）时，其经过的球阀必须全开.2．10 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用.2．11 操作闸阀、截止阀和平板阀过程中,当关闭或开启到上死点或下死点时，应回转1／2～1圈。
图1 球阀 图2 截止阀图3 平板闸阀图4 止回阀图5 旋塞阀图5 旋塞阀图4 止回阀2阀门的维护操作2．1 阀门的日常维护2．1．1 应保持阀体及附件的清洁,阀门开关指示牌、阀门编号牌必须保持清晰可见.2．1．2 检查阀门的油杯、油嘴、阀杆螺纹和阀杆螺母及传动机构的润滑情况，及时加注合格润滑油、脂。
阀门加油时，应看清加油孔有没有胶塞封口,如果有应清除掉.阀门加油前应把阀开关启闭一次，并复原，然后才加油，这样才能使开关活动时带进管道损耗掉的密封脂得以补充。
2．1．3 检查阀门填料压盖、加油孔、加油孔螺帽、放散球阀、放散球阀阀芯、丝堵、膨胀节、阀盖与阀体连接及阀门法兰等处有无渗漏.同时应注意整个阀体的防腐情况。
150TQ/PVⅡ347F-150AS型
清管阀
使用说明书西安泵阀总厂有限公司
一. 清管阀介绍
清管阀是一种被广泛应用于石油、天然气管线的阀门，它的主要用途是通过对清管器的发射或接收，来清理输送天然气、油品等介质的管线。
过去石油天然气行业，对输送气液管线的清理常采用由发射筒、接收筒、阀门组、压力表、传动机构、安全阀等组成的发射、接收组合装置。
通过这种组合装置对清管器的发送与接收来清理管线。
我厂生产的清管阀是国家专利产品，专利号ZL97239827.9。
其可以在介质不断流的情况下，通过介质压力作用在清管器上，对清管器进行发射和接收，达到清理管线的作用。
现在，只用一台清管阀就可以达到以前由一组组合装置完成的工作。
清管阀的使用首先可以简化管路，提高现场的工作效率，同时清管阀又具有体积小、操作简单等优点。
使采用发射、接收组合装置所造成的装置占地面积大、制造费用高、操作麻烦、费时等缺点得到全面的改善。
二适用范围和性能规范：
1本阀适用于温度在-29℃～121℃的石油、天然气、油品等介质的管道上，做清管器的发射或接收用。
2 性能规范：
公称压力PN(MPa): 15
公称通径DN(mm): 150
工作温度： -29℃～121℃
压力试验：按JB/T9092-99的规定，并按Q/XGF2011-2005的有关
规定进行防静电试验。
三工作原理和结构说明：
１工作原理：清管器在介质作用下被本阀接收或发射。
工作原理示意
图（俯视图）如下：
(1) 清管器发射：
正常工作状态
1.确保平衡阀开启状态；顺时针旋转手动装置手轮，使手动装置的指针应指向“关”
2.关闭平衡阀（注：本阀平衡阀在左上端）
3. 将前端卸压球阀完全打开卸压，再打开后端卸压球阀
4.完全卸压后，逆时针旋转快卸盖手柄，打开快卸盖
5.装入清管器（注意清管器装入方向）
6.顺时针旋转快卸盖手柄，关闭
快卸盖 7.关闭前后卸压球阀 8.打开平衡阀
9.逆时针旋转手动装置手轮，使手动装置的指针指向“开” 10.发射清管器
介质流向
(2)清管器接收：
介质流向
1.确保平衡阀处于开启状态；顺时针旋转手动装置手轮，使手动装置的指针指向“关”
2.关闭平衡阀
3. 将前端卸压球阀完全打开卸压，再打开后端卸压球阀
4.完全卸压后，逆时针旋转快卸盖手柄，打开快卸盖
5.取出清管器
6. 顺时针旋转快卸盖手柄，关闭快卸盖
7.关闭前后卸压球阀
8.打开平衡阀
9.逆时针旋转手动装置手轮，使手动装置的指针指向“开”,恢复正常工作状态。
2结构说明：
本阀用于替代传统的清管器的发射及接收装置。
具有操作简便，占用空间小，成本相对低廉的特点。
本阀结构特点如下：
a阀门通道无间隙，避免了异物存留。
b阀门主要密封部位采用“O”型圈，密封可靠，便于维修。
c阀门处于“开”或“关”状态，密封座将球体两端介质与阀体空腔隔开，阀体空腔内介质可由卸压球阀排放。
d球体通道比清管器直径略大，可保证清管器进入球体后介质不断流。
e取放清管器时，介质由球体内另一通道流过，使介质保持连续流动。
四.结构图和连接尺寸
1.中体
2. 上下轴
3.螺母
4.螺栓
5.球体
6.阀座
7.弹簧
8. 侧体 9 平衡阀 10. 支架 11.快卸盖 12.卸压球阀(Rc1/2)
五主要零件材料
六安装要求
1 .安装时，首先应明确本阀门是作为接收装置还是发射装置及介质流动方向。
作为发射装置，应使球体通道开口方向与介质方向一致；作为接收装置，应使球体通道开口方向与介质方向相反。
（球体通道方向可由以下两方面判断：(1)
打开手动装置带指针的盖子，可看到阀杆上端开有U形槽，其缺口方向与球体通道开口方向一致；(2) 从阀体两侧通道口可看到球体上带有栅栏的孔，从而可判断球体通道口方向。
）。
阀门处在接收或发射清管器状态时，手动装置的指针应指向“开”；阀门处在取或放清管器状态时，手动装置的指针应指向“关”。
在取、放清管器时，球体通道开口方向应朝向快卸盖（即指向操作者）。
2 本阀在吊运过程中，不得碰撞手动装置及清管阀进出口部位。
3 安装前管路内应清除异物，防止杂质进入阀门通道。
4 本阀应水平安装在管路系统中，安装时，快卸盖方向必须留有足够的操作空间。
5 禁止在本阀任何部位施焊或重敲击。
七使用方法：
在取放清管器时，
1.确认平衡阀是否处于开启状态
2．顺时针旋转手动装置的手轮，使手动装置的指示箭头指向“关”。
3．关闭平衡阀。
4．将前端卸压球阀完全打开卸压。
5．再打开后端卸压球阀，完全卸压。
6．逆时针旋转快卸盖的手柄，使快卸盖上的箭头指向“开”。
7．拉出快卸盖。
8．取出或放入清管器。
9．推入快卸盖。
10．顺时针旋转手柄，使快卸盖上的箭头指向“关”。
11．关闭前后两卸压球阀。
12．打开平衡阀。
13．逆时针旋转手动装置的手轮，使手动装置的指示箭头指向“开”，阀门恢复正常工作状态。
八注意事项：
1.阀门不得呈半开半闭状态，手动装置的指示箭头一定要指向“开”或“关位。
2.清管阀操作一定要严格按照操作步骤进行，以确保安全。
3.卸压球阀出口应连接排放管，（卸压球阀连接处为管螺纹Rc1/2），使排放物
排入密闭容器（排放管和密闭容器用户自备）。
4.运输安装中，应防止金属.泥沙等杂质进入通道或手动装置中。
5.清管器前端须加橡皮类物质，以减缓撞击力。
九可能发生的故障.原因及消除办法：。
