点动控制优秀课件

格式：ppt
大小：542.00 KB
文档页数：11

下载文档原格式

点动控制课件

四.点动接线示意图（动画）：
五.点动控制线路（电气原理图）:
L1、L2、L3:三相电源 QS:三相刀开关 FU1、FU2:熔断器 SB:起动按钮 KM:交流接触器 M:电动机
（点此按钮观看动画）：
交互动画（点击按钮操作）：
请每位学生操作一下
六.工作过程:
起动: 按下按钮SB，接触器线圈KM得电，主触点KM闭合，电动机M得电起动运转。停止：松开按钮SB，接触器线圈KM失电，主触点KM断开，电动机M失电停转。
电气基本控制线路
主讲：赵树占
学习目标
1.掌握点动控制的定义和组成。 2.掌握点动控制的一般应用场合。 3.能读懂点动控制的电气原理图。
一.点动控制的主要组成元件: 是用按钮和交流接触器来控制电动机运转的。二.点动控制的定义: 点动控制是指按下按钮，电动机就得电运行；松开按钮，电动机就失电停转。三.一般应用场合：电动葫芦的起重电动机控制和车床的快速移动电动机控制及机床的调整对刀等。
小结
点动控制的定义、组成、应用场合、
原理图、工作过程。

作业
1.什么是点动控制？ 2.点动控制一般应用于哪些场合？ 3.画出点动控制的电气原理图（控制线路），并写出其工作过程。

plc项目1.1【plc-电动机点动控制】ppt课件

与
剑
PLC
丁如春
项目1.1 PLC入门案例-电动机点动控制
张莲花刘景东高双喜
主讲：
配套教材：电气控制与PLC应用，胡汉文丁如春，人民邮电出版社
近
上
1
下
项目1.1
Plc应用案例
PLC入门案例-电动机点动控制
我们之所以将PLC与电动机的点动控制结合在一起，作为学习PLC应用技术的入门案例，是因为点动控制应用广泛，如…… 而控制过程又比较简单，有利于初学者从整体上认识PLC，初步了解PLC的工作过程和原理，为深入学习奠定基础。
电动机点动
●预备知识 ●工序要求 ●原理解剖 ·问题讨论 ·关键点提醒 ●实操演示 ●实操任务单 ·实况点评
●接线图 ·接线回路 ●梯形图+表 ●程序录入 ●程序下传 ●故障1图解 ·第1章链接
1采样
按钮P1 [按下]
a←常开触点 b←常闭触点 c←线圈起初：X1 Y1 [全为0态] 按钮P1[按下] P1[按下] X1端[通] 1采样
●接线图 ·接线回路 ●梯形图+表 ●程序录入 ●程序下传 ●故障1图解 ·第1章链接
PLC上电
扫描周期
■关键点提醒： ①PLC是“循环工作制”：1个循环工作周期分5个阶段；重点是“采样→运算→刷新”。 ②(PLC)点动控制：按钮为初因， PLC程序为桥梁，“灯/电机”为终果。
a.内部处理 b.对外通信 STOP档 RUN档 ①输入采样 ②程序运算 ③输出刷新
●接线图 ·接线回路 ●梯形图+表 ●程序录入 ●程序下传 ●故障1图解 ·第1章链接
电动机点动
●预备知识 ●工序要求 ●原理解剖 ·问题讨论 ·关键点提醒 ●实操演示 ●实操任务单 ·实况点评

电动机点动控制

感谢您的观看
THANKS
点动控制在未来的应用前景
自动化生产线
随着工业自动化水平的提高，电动机的点动控制将在自动化生产线中发挥更加重要的作用，例如实现精准定位和快速启动。
智能家居
在智能家居领域，电动机的点动控制可用于智能门窗、智能窗帘等设备的控制，提高家居的智能化水平。
物流运输
在物流运输领域，电动机的点动控制可用于自动化输送带、升降机等设备的控制，提高物流效率。
电动机点动控制
目录
• 引言 • 电动机的工作原理 • 点动控制的实现 • 点动控制的优缺点 • 电动机点动控制的未来发展
01
引言ห้องสมุดไป่ตู้
目的和背景
了解电动机点动控制在工业自动化中的重要性和应用场景。
分析电动机点动控制在不同领域的应用案例，为实际应用提供参考。
掌握电动机点动控制的基本原理和实现方法。
1 2 3
手动控制
在某些需要频繁启动和停止的场合，如手动调节机械设备的运行位置，可以使用点动控制电路。
调试设备
在设备调试过程中，需要频繁测试设备的运行状态，点动控制电路可以方便地实现设备的启动和停止。
紧急停车
在某些紧急情况下，需要立即停止设备的运行，点动控制电路可以迅速切断电源，保护设备和人员安全。
04
点动控制的优缺点
点动控制的优点
操作简便
点动控制操作简单，只需要通过按钮或开关来控制电动机的启动和停止，不需要复杂的操作流程。
适用性强
点动控制适用于各种类型的电动机，无论是交流电动机还是直流电动机，都可以采用点动控制方式。
成本低
点动控制电路简单，所需的电气元件较少，因此成本较低。

点动与连续控制电路(共9张PPT)

装接电路工艺要求：
“横平竖直，弯成直角；少用导线少交叉，多线并拢一起走。”其意思是横线要水平，竖线要垂直，转弯要是直角，不能有斜线；接线时，尽量用最少的导线，并避免导线交叉，如果一个方向有多条导线，要并在一起，以免接成“蜘蛛网”。
电力拖动控制线路与技能训练
接线图
再再先再接接再接接接15号号042号号号线线线线线
10
50
按再再再钮接接接先354号号号接线线线2号
2
44
3
5
4
2 1
245
按钮盒出线与接线排对号相接
Байду номын сангаас
电力拖动控制线路与技能训练
３、检查布线根据电路图检查控制板布线的正确性
４、自检
注意事项：电源进线应接在螺旋式熔断器的下接线座，出线应接在上接线座上。
5器）材通：电转校工换验开艺完关要毕（，求Ｑ切：Ｓ断）电螺源旋。式熔断器（ＦＵ）交流接触器（ＫＭ）按钮（ＳＢ）端子板（ＸＴ）控制板一块
热继电器（FR）
１）、转换开关、熔断器的受电端子应安装在控制板的外侧，并确保熔断器的受电端为底座的中心端。
同注时意注事意项接：１点电）接源按触进应线电良应路好接图，在逐以螺避旋段免式核带熔对负断接载器运的线转下及时接接产线生座线闪，端弧出子现线个象应。接是在否上正接确线座，上有。无漏接、错接之处。检查导线接点是否符合电力拖动控要制求线，路与压技接能是训否练牢固。同时注意接点接触应良好，以避免带负载运转时产生闪弧现象。
点动与连续控制电路
电力拖动控制线路与技能训练
♦实训目标
1、能根据点动与连续混合正转控制线路的电路图，选用安装和检修所用的工具、仪表及器材。 2、能正确安装、调试和检修点动与连续混合正转控制线路。

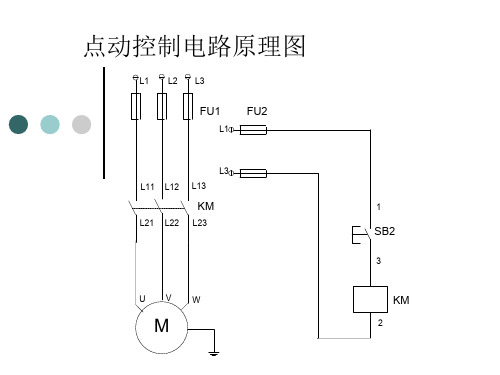

点动控制电路原理图.ppt

按下SB1按钮，KM线圈失电，KM主触点断开，电动机失电停止运行。
自锁电路接线图
L1 L2 L3
L1 L3
L11 L12 L13
21
U VW
KM
3 SB1
SB2 5
M
9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/11/102020/11/10Tuesday, November 10, 2020
10、人的志向通常和他们的能力成正比例。2020/11/102020/11/102020/11/1011/10/2020 4:09:13 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2020/11/102020/11/102020/11/10Nov-2010-Nov-20 12、越是无能的人，越喜欢挑剔别人的错儿。2020/11/102020/11/102020/11/10Tuesday, November 10, 2020 13、志不立，天下无可成之事。2020/11/102020/11/102020/11/102020/11/1011/10/2020
L1 L2 L3
L1 L3
L11 L12 L13
21
U VW
KMБайду номын сангаас
SB 3
M
点动控制电路安装教程
自锁电路原理图
L1 L2 L3
FU1 FU2
L1
L3 L11 L12 L13
KM
L21 L22 L23
UV W
M
1
SB1
3
SB2 KM
5
KM
2
自锁电路工作原理

《点动控制线路》课件

、反馈控制线路等。
控制线路的设计需要根据控制需求进行，例如需要选择合适的线
路类型、元件连接方式等。
03
点动控制线路的电路图
点动控制线路的电路符号
熔断器
用于保护电路，常用符号为 “FU”。
控制按钮
用于发出控制指令，常用符号为“SB”。
电源开关
用于控制电路的电源通断，常用符号为“QS”。
接触器
电源的电压和电流需要根据负载和控制线路的需求进行选择。
电源的种类有很多，常见的有干电池、铅酸蓄电池、锂离子电池等。
开关
开关是控制线路中的重要元件，用于控制电路的通断。
开关的选择需要根据控制需求进行，例如需要选择合适的开关类型、触点容量等。
开关的种类有很多，常见的有机械开关、继电器开关、晶体管开关等。
详细描述
当按下按钮开关时，按钮开关接通接触器的线圈电路，使接触器吸合，主电路接通，电动机通电运转；松开按钮开关时，按钮开关断开接触器的线圈电路，使接触器断开，主电路断开，电动机断电停止运转。
点动控制线路的应用场景
总结词
点动控制线路适用于需要频繁启动和停止的电动机控制场合，如机床、冲压机等。
详细描述
由于点动控制线路结构简单、操作方便、成本低廉，因此在一些需要简单控制的场合应用广泛。例如在机床中，可以通过点动控制线路来控制主轴的启动和停止；在冲压机中，可以通过点动控制线路来控制冲压动作的进行和停止。
02
点动控制线路的组成元件
电源
电源是整个控制线路的能源提供者，为整个电路提供电能。
《点动控制线路》PPT课件
目录
• 点动控制线路的基本概念 • 点动控制线路的组成元件 • 点动控制线路的电路图 • 点动控制线路的故障排查与维修 • 点动控制线路的安全操作规范

点动、自锁控制线路演示幻灯片57页PPT

点动、自锁控制线路演示幻灯片
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君何能尔？心远地自偏。 25、人生归有道，衣食的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

FU1 L1 L2 L3
QF KM
我们看看能否达到要求？ FU2
0V 24V
SB
KM
18
二、点动控制
FU1 L1 L2 L3
QF KM
我们看看能否达到要求？ FU2
0V 24V
SB
KM
19
二、点动控制
FU1 L1 L2 L3
QF KM
我们看看能否达到要求？ FU2
0V 24V
SB
KM
20
二、点动控制
FU1 L1 L2 L3
QF
像CA6140这种机械，我们需要对电机频繁操作，那又要怎么办呢？
14
二、点动控制
FU1 L1 L2 L3
QF KM
怎么使电动机频繁操作？
加一个交流接触器进行频繁操作
我们看看能否达到要求？ FU2
0V 24V
控制电路对线圈进行操作
SB 一般用按钮操作
KM
15
二、点动控制
8
一、手动连续控制
FU1 L1 L2 L3
QF
是否我有们更现好在的有办一法个？三相异步电动机和三相加电上源低，压如断何路使器电，动控机制运启行动起，来用？熔断器做保护。接我上们三在相线电路源中，加电上动一机个可低以压运断行路，器但可无以法做停到止电！动机的控制吗？是我否们有看更看好下的面办的法动？画
FR
热继电器
FU
熔断器
SB
按钮
QF
断路器
KM
交流接触器
6
引入课题
我们现在已经掌握了部分低压电器，那它们在电路中如何使用呢？
我们今天只解决一个问题：如何使电动机合理运行？
7
一、手动连续控制
L1 L2 L3
我们现在有一个三相异步电动机和三相电源，如何使电动机运行起来？
接上三相电源，电动机可以运行，但无法停止！是否有更好的办法？
德州走四方技工学校
机械工程系：陈孟
1
点动控制
机电系：陈孟
2
教学重点和难点
教学重点：掌握电动机点动控制线路的工作过程。
教学难点：点动控制的工作原理
3
组织教学
查看人数，登记考勤
4
复习提问
在上节课，我们学习了一些常用的低压电器的原理及符号。
下面我找个同学认一下下面的符号。
5
认出下面符号？
FU1 L1 L2 L3
QF KM
怎么使电动机频繁操作？
加一个交流接触器进行频繁操作
我们看看能否达到要求？ FU2
0V 24V
控制电路对线圈进行操作
SB 一般用按钮操作
KM
16
二、点动控制
FU1 L1 L2 L3
QF KM
我们看看能否达到要求？ FU2
0V 24V
SB
KM
17
二、点动控制
9
一、手动连续控制
FU1 L1 L2 L3
QF
是否有更好的办法？
加上低压断路器，控制启动，用熔断器做保护。我们在线路中加上一个低压断路器可以做到电动机的控制吗？
我们看看下面的动画
10
一、手动连续控制
FU1 L1 L2 L3
QF
合上QF 电动机运行
11
一、手动连续控制
FU1 L1 L2 L3
QF
这就是我们经常听到的手动连续控制电路。
合上QF 电动机运行
断开QF 电动机停止
12
一、手动连续控制
FU1 L1 L2 L3
QF
这就是我们经常听到的手动连续控制电路。
手被动用连来续控控制合制三上在相Q工电F 厂风中扇常和砂轮机，不易频繁操作。
电动机运行
断开QF
电
三、课堂小结
本节我们只是解决一个问题：使一个电动机合理运行.从中我们引出了手
动连续控制和点动控制。对于两种控制，适用于不同的场合。
23
四、作业与练习
思考题：如果我们想使电动机连续运转，我们有
什么更好的办法使电动机达到控制要求。
24
25
FU1 L1 L2 L3
QF KM
我们看看能否达到要求？ FU2
0V 24V
SB
KM
21
二、点动控制
工作原理如下：
合上QF
为电动机得电做准备
按下SB KM线圈得电 KM主触点闭合电动机运行
松开SB KM线圈失电 KM主触点断开电动机停止
在电路当中，由一个按钮SB来控制，按下启动，松开停止，所以叫做点动控制
