HTGR-H全自动电容电感测试仪操作方法

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。

本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果的准确性和安全性。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好无损。

2. 检查仪器的标定日期是否有效，如已过期，需及时进行重新标定。

3. 验证仪器的测量范围是否适用于所需测试的互感器。

三、操作步骤1. 将互感器测试仪连接至待测试的互感器上，确保连接牢固且接触良好。

2. 打开互感器测试仪的电源开关，并等待仪器自检完成。

3. 根据待测试互感器的类型和规格，选择相应的测试模式和参数设置。

4. 开始测试前，确保测试环境符合要求，如温度、湿度等。

5. 按照仪器的操作界面提示，进行测试操作。

根据测试要求，可进行空载测试、负载测试、变比测试等。

6. 在测试过程中，仔细观察仪器的显示数据，并记录下测试结果。

7. 测试完成后，关闭互感器测试仪的电源开关，并断开与互感器的连接。

8. 将测试结果进行整理和分析，生成测试报告。

四、安全注意事项1. 在操作互感器测试仪前，确保已经了解并掌握了相关的安全操作规程。

2. 在使用过程中，应注意避免触摸高压部件，以免发生触电事故。

3. 严禁在潮湿的环境中使用互感器测试仪，以防止发生电气短路或其他安全事故。

4. 在测试过程中，应注意仪器的工作状态，如有异常情况应立即停止测试并检查故障原因。

5. 仪器使用完毕后，应及时关闭电源开关，并进行必要的清洁和维护。

五、常见故障排除1. 仪器无法启动：检查电源线是否连接正确，电源插座是否正常供电。

2. 测试结果异常：检查互感器连接是否牢固，测试参数设置是否正确。

3. 仪器显示错误信息：参考仪器使用手册中的故障排除方法进行处理。

六、维护保养1. 定期对互感器测试仪进行维护保养，包括清洁、校准、更换损坏部件等。

2. 仪器存放时应放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。

目录实验之前安全注意事项 (7)第一章　产品介绍 (8)1.1　概述 (8)1.2　仪器功能 (8)1.3　执行标准 (8)1.4　仪器特征 (9)1.5　技术参数 (9)1.6　面板结构 (10)1.7　工作原理 (10)第二章　仪器接线方法 (11)2.1　三相Y形连接电容器测量 (11)2.2　三相△形连接电容器测量 (13)2.3　三相Yn形连接电容器测量 (14)2.4　三相Ⅲ形连接电容器测量 (15)2.5　电感电抗测量 (16)第三章　仪器操作方法 (17)3.1　界面介绍 (17)3.2　系统设置 (17)3.3　测量设置 (18)3.4　电容测量 (19)3.5　电感测量 (21)3.6　数据查询 (22)3.7　数据通信 (23)第四章　上位机软件 (24)4.1　软件功能简介 (24)4.2　软件特点 (24)4.3　运行环境 (24)4.4　随机光盘文件 (24)4.5　PC机通信连接线使用方法 (24)4.6　软件操作说明 (25)第五章　故障现象及排除 (33)第六章　装箱清单 (34)实验之前安全注意事项1.本仪器严禁带电测量。

2.电流钳和仪器配套使用，每次使用完后请放回附件箱，以免损坏。

3.仪器测试线、夹子和电流钳钳口应保持清洁，以保证测试接触良好。

4.应使用与本仪器电源插座相配套的电源线。

5.由于液晶受温度影响，导致屏幕亮度发生变化，如字迹不清晰请在系统设置界面调节背光设置。

6.仪器应在技术参数规定的环境中工作，仪器特别是连接测试导线应远离强电磁场，以免对测量产生干扰。

7.仪器开箱后，按照仪器装箱清单，检查是否相符，在对仪器进行操作前，首先详细阅读本说明书，或在对本仪器熟悉的人员指导下操作，以免误操作。

第一章　产品介绍1.1 概述随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。

为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。

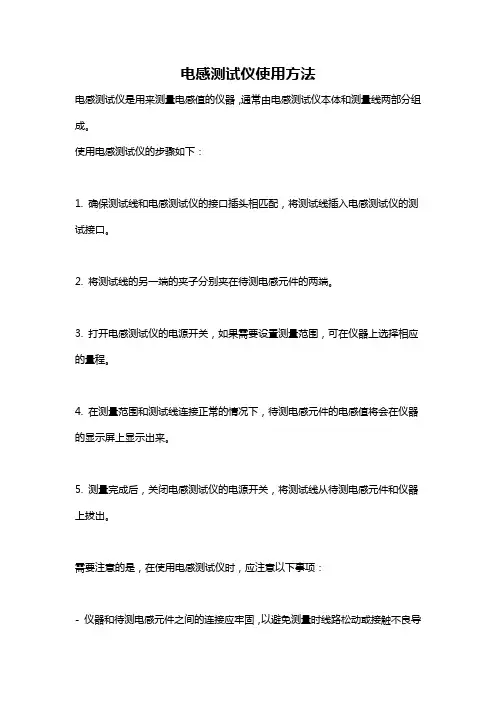

电感测试仪使用方法
电感测试仪是用来测量电感值的仪器，通常由电感测试仪本体和测量线两部分组成。

使用电感测试仪的步骤如下：
1. 确保测试线和电感测试仪的接口插头相匹配，将测试线插入电感测试仪的测试接口。

2. 将测试线的另一端的夹子分别夹在待测电感元件的两端。

3. 打开电感测试仪的电源开关，如果需要设置测量范围，可在仪器上选择相应的量程。

4. 在测量范围和测试线连接正常的情况下，待测电感元件的电感值将会在仪器的显示屏上显示出来。

5. 测量完成后，关闭电感测试仪的电源开关，将测试线从待测电感元件和仪器上拔出。

需要注意的是，在使用电感测试仪时，应注意以下事项：
- 仪器和待测电感元件之间的连接应牢固，以避免测量时线路松动或接触不良导
致的误差。

- 在测量过程中，应保持测试现场的环境干净、整洁，避免灰尘、湿气等外部因素对测量结果的影响。

- 当待测电感元件为线圈等形状较大的元件时，应注意设置合适的测量范围，以避免仪器的过载或测量不准确。

- 在测量之前，应检查仪器是否正常工作，包括电池电量、显示屏是否正常等。

- 若待测元件中含有电荷或磁场，应在测量之前将其放电或消磁，以避免对仪器和测量结果的影响。

总之，正确使用电感测试仪可以提高测量的准确性，保护仪器的安全性，有效地完成对电感元件电感值的测量。

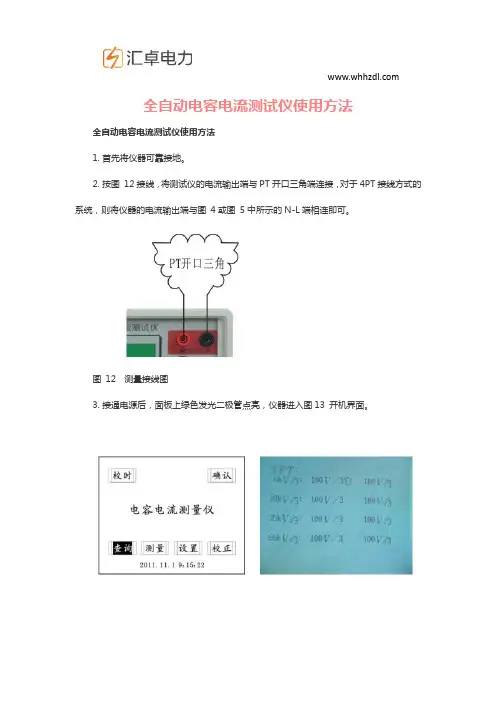

全自动电容电流测试仪使用方法全自动电容电流测试仪使用方法1. 首先将仪器可靠接地。

2. 按图12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将仪器的电流输出端与图4或图5中所示的N-L端相连即可。

图12 测量接线图3. 接通电源后，面板上绿色发光二极管点亮，仪器进入图13 开机界面。

图15 设置PT变比界面2旋转鼠标，将光标移至设置位置，再按确认键进入图14、图15设置菜单。

根据菜单选项，按确定选取正确的PT变比。

◆保存设置变比值◆开始测量开始测量前，将测量输入开关拨向通，旋转鼠标选中测量，在光标处于图2主画面测量位置时，按确认键，，仪器开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待45秒···。

此过程持续约45秒左右。

测量完成后，仪器会将测试结果显示在屏幕中间，如图17 测量结果显示。

图16 测量扫频过程图17 测量结果显示旋转鼠标后会在屏幕下方显示下图：图18 存入测量数据 选择测试，进入抗干扰测量状态。

选择存入，进入存储测量数据状态。

选择打印，仪器自动打印本次测量结果；选中退出，进入下一画面，此画面为储存画面：图19 存入数据图20 清除数据记录退出选中退出，进入清除测试记录。

加1 选中加1，将本次测量结果存入第2组，本仪器共能储存256组记录。

减1 选中减1，将本次测量。

结果存入第255组。

确认按确认后将数据存入第1组。

进入主画面，旋转鼠标选中查询，按确认键进入查询菜单。

图21 查询测量记录退出选中退出，仪器反回主画面。

加1 选中加1，将查询第2组记录。

减1 选中减1，将查询第255组记录，本仪器共能存储256组记录确认选中确认，将查询第1组记录。

电容电感测试仪使用方法电容电感测试仪是一种用于测量电容和电感值的仪器。

它广泛应用于电子工程、通信工程、电力工程等领域。

本文将介绍电容电感测试仪的使用方法。

一、电容测试1. 连接电路：将被测电容器的两端分别连接到测试仪的电容测试接口上。

2. 设置测量范围：根据被测电容器的额定值，选择合适的测量范围。

一般来说，选择最接近被测电容值的测量范围可以提高测量的准确性。

3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电容进行测量。

在测量过程中，测试仪会显示被测电容的值，并根据需要提供其他相关数据，如等效串联电阻等。

4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。

二、电感测试1. 连接电路：将被测电感器的两端分别连接到测试仪的电感测试接口上。

2. 设置测量范围：根据被测电感器的额定值，选择合适的测量范围。

与电容测试类似，选择最接近被测电感值的测量范围可以提高测量的准确性。

3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电感进行测量。

在测量过程中，测试仪会显示被测电感的值，并根据需要提供其他相关数据，如等效串联电阻等。

4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。

三、注意事项1. 在进行电容电感测试时，应确保测试仪的正负极连接正确，避免短路或其他错误操作导致的测量失败或仪器损坏。

2. 在进行测量时，应注意避免外界干扰。

尽量选择无电磁干扰的环境，并保持测试仪与其他电源设备的距离。

3. 在进行电感测试时，应注意被测电感器的自感影响。

为了减小自感影响，可以采用串联电阻或其他补偿方法。

4. 在进行电容测试时，应注意被测电容器的电压等级。

如果被测电容器的电压等级较高，应选择相应的测试仪器和测量范围，以确保测量的准确性和安全性。

5. 在进行电容电感测试时，应根据具体要求选择合适的测试方法和参数，以获得准确的测量结果。

工作原理图1 工作原理图在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。

因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。

加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

仪器面板图2 仪器面板图1：液晶屏幕2：打印机：打印测量数据和波形3：电流测试钳插座4: 输出电压接线柱5：接地端6：电压输出开关7：测量转换开关（电容测量/电感测量）8：电源开关9：电源（AC 220V）插座10：屏幕亮度11：按键功能区【→】和【←】键可用于平移光标, 还可用于改变数值大小。

【↓】和【↑】键可用于改变光标的上下位置, 有时可用于增减数字。

【退出】键表示否定光标的提示,【确认】键表示肯定光标的提示。

【打印】键按此键后可得屏幕所显示的测量数据打印出来。

【复位】键按此键后直接跳回主菜单。

接线方法A、并联电容器测量进行测试前，应按使用要求正确连接电源线及信号电缆。

图3 接线方式示意图图4 仪器现场测量实例1、将测试电压电缆一端接到仪器测试电压输出端子④、⑦上；2、将测试电流信号电缆插在仪器测试信号输入插头③上；3、接好测试仪器220V电源线；4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；5、闭合仪器电源开关⑧；6、将面班上的“功能开关”置于“电容测量”，最后将“电压输出开关”置于“通”的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果7、将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。

8、测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。

B、电抗器电感测量1、接线方法同测量电容时一样，只是被测试品为电感；2、开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。

电容电感测试仪使用方法
电容电感测试仪是用来测试电容和电感的仪器。

以下是一般的使用方法：
1. 确保测试仪处于关闭状态，将测试仪的两个测试针或夹子插入电容或电感器的引脚。

2. 打开测试仪，并将测试模式设置为电容或电感测量模式。

根据测试仪的型号不同，可能需要旋转选择钮或按下按钮来选择所需的模式。

3. 调整测试仪的量程，使其适应被测电容或电感的范围。

一般情况下，测试仪会自动选择合适的量程，但也可以手动调整。

4. 观察测试仪显示屏上的读数。

对于电容测量，它将显示电容的大小，通常以法拉为单位。

对于电感测量，它将显示电感的大小，通常以亨利为单位。

5. 在测试完成后，将测试仪的测试针或夹子从电容或电感器的引脚上拔出，并将测试仪关闭。

请注意，具体的使用方法可能会根据不同的测试仪型号有所不同。

因此，在使用电容电感测试仪之前，请务必阅读并遵循测试仪的操作指南和使用说明书。

目录实验之前安全注意事项 (3)第一章产品介绍 (4)1.1 概述 (4)1.21.31.41.51.61.7第二章2.12.22.32.42.5第三章3.1仪器功能 ...................................................................................... 4 执行标准 ...................................................................................... 4 仪器特征 ...................................................................................... 5 技术参数 ...................................................................................... 5 面板结构 ...................................................................................... 6 工作原理 ...................................................................................... 6 仪器接线方法 ....................................................................... 7 三相Y形连接电容器测量 ........................................................ 7 三相△形连接电容器测量 .......................................................... 9 三相Yn形连接电容器测量 ................................................... 10 三相Ⅲ形连接电容器测量 ....................................................... 11 电感电抗测量 .......................................................................... 12 仪器操作方法 ..................................................................... 13 界面介绍 (13)3.2 系统设置 (13)3.3 测量设置 (14)3.4 电容测量 (15)3.5 电感测量 (17)3.63.7第四章4.14.24.34.44.54.6第五章第六章数据查询 ................................................................................... 18 数据通信 ................................................................................... 19 上位机软件 ......................................................................... 20 软件功能简介 .......................................................................... 20 软件特点 ................................................................................... 20 运行环境 ................................................................................... 20 随机光盘文件 .......................................................................... 20 PC机通信连接线使用方法 ................................................... 20 软件操作说明 .......................................................................... 21 故障现象及排除 ................................................................. 29 装箱清单 (30)实验之前安全注意事项1.本仪器严禁带电测量。

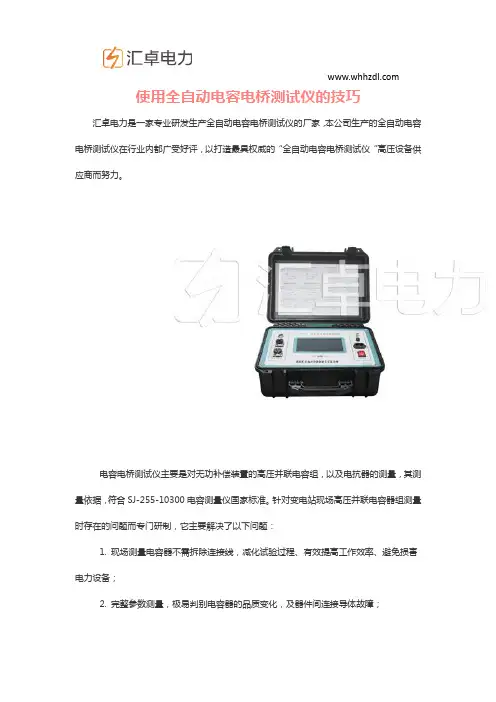

使用全自动电容电桥测试仪的技巧汇卓电力是一家专业研发生产全自动电容电桥测试仪的厂家，本公司生产的全自动电容电桥测试仪在行业内都广受好评，以打造最具权威的“全自动电容电桥测试仪“高压设备供应商而努力。

电容电桥测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。

针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：
1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；
2. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；
3. 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。

因此能准确的使用此仪器非常关键，我现以我日常使用的全自动电容电桥测试仪来说明。

仪器接线方法
电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接(△)。

实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。

该仪器可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y 形、三相Yn形、三相Ⅲ形。

按接线图（1）三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

HGQL-H全自动电流互感器测试仪一、概述我公司根据现场需要，研制出了HGQL-H全自动电流互感器测试仪。

可满足用户对电流互感器的误差（比差、角差）的测量。

精度高、稳定性好、体积小，重量轻的特点极大方便了用户。

二、主要特点1、国家标准测量电流互感器与非标准测量电流互感器的1％-120％（S级）的规程误差（角差、比差）。

2、国家标准测量电流互感器与非标准测量电流互感器的1％-200％（S级）的任意误差（角差、比差）。

3、一次测量与显示国家标准测量电流互感器上限负荷与下限负荷下的标准以及任意误差（角差、比差）。

4、一次测量与显示测量电流互感器两组实际任意负荷下的标准以及任意误差（角差、比差）。

5、检测已知电流互感器的变比以及测量非已知电流互感器的变比。

6、320*240大屏幕液晶显示，全中文界面。

接线、操作简单，携带方便。

7、可进行各种测量数据的存储和打印，方便用户查询。

8、可以选配我公司现场便携式工作电源，方便现场不便取电源需要。

（一次充电可满足现场测试100只电流互感器）三、技术指标变比范围：5A/5A～25000A/5A（5A/1A～5000A/1A）±0.2%误差测量范围：5A/5A～10000A/5A（5A/1A～5000A/1A）极限误差：±0.05% 见下表：测量误差额定电流比差（±％）角差（±′）1% 0.15 105% 0.10 620% 0.08 4100% 0.05 2120% 0.05 2200% 0.05 2详细说明见“附一”稳定度0.03 2详细说明见“附二”直流电阻： 0.0-0.1Ω±3％0.1-50Ω±1%CT二次负荷： 1Ω－25Ω±2％工作条件： AC 220V ±10%/50Hz ±2%环境温度： 0－40℃环境湿度： 25℃时<85%整机重量：≤5Kg整机体积： 370mm×280mm×160mm四、操作说明开机，显示界面：任意键，进入主菜单：其中：“测量”――仪器主要测量功能；“存储记录”――以往存储记录的查询；“系统设置”――时间以及调试数据设置。

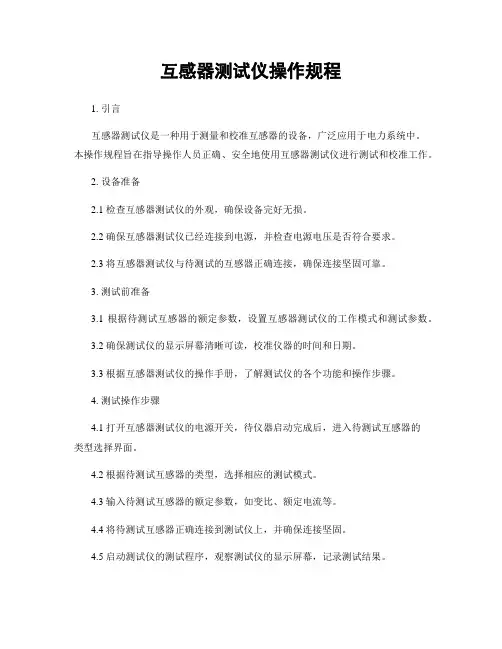

互感器测试仪操作规程1. 引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。

本操作规程旨在指导操作人员正确、安全地使用互感器测试仪进行测试和校准工作。

2. 设备准备2.1 检查互感器测试仪的外观，确保设备完好无损。

2.2 确保互感器测试仪已经连接到电源，并检查电源电压是否符合要求。

2.3 将互感器测试仪与待测试的互感器正确连接，确保连接坚固可靠。

3. 测试前准备3.1 根据待测试互感器的额定参数，设置互感器测试仪的工作模式和测试参数。

3.2 确保测试仪的显示屏幕清晰可读，校准仪器的时间和日期。

3.3 根据互感器测试仪的操作手册，了解测试仪的各个功能和操作步骤。

4. 测试操作步骤4.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入待测试互感器的类型选择界面。

4.2 根据待测试互感器的类型，选择相应的测试模式。

4.3 输入待测试互感器的额定参数，如变比、额定电流等。

4.4 将待测试互感器正确连接到测试仪上，并确保连接坚固。

4.5 启动测试仪的测试程序，观察测试仪的显示屏幕，记录测试结果。

4.6 根据测试结果，判断待测试互感器是否合格，并记录测试数据。

5. 校准操作步骤5.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入校准模式选择界面。

5.2 根据校准要求，选择相应的校准模式。

5.3 将待校准的互感器正确连接到测试仪上，并确保连接坚固。

5.4 启动测试仪的校准程序，根据校准结果调整互感器测试仪的参数。

5.5 重复校准操作，直至校准结果符合要求。

5.6 记录校准结果和校准数据，并进行校准证书的填写和签名。

6. 测试仪器的维护6.1 在使用互感器测试仪之前，检查仪器的外观，确保设备完好无损。

6.2 定期对互感器测试仪进行校准和维护，保证测试结果的准确性和可靠性。

6.3 清洁互感器测试仪的外壳和连接器，避免灰尘和污垢影响测试仪器的性能。

6.4 定期更换互感器测试仪的电池，确保设备始终能够正常工作。

电感测试仪器使用方法（原创版4篇）《电感测试仪器使用方法》篇1电感测试仪器是一种用于测试电感器件的仪器，一般具有测量电感值、电流、电压等功能。

使用电感测试仪器需要按照以下步骤进行：1. 连接测试仪器和被测电感器件。

将测试仪器的正负极连接到被测电感器件的两端，确保连接正确无误。

2. 打开测试仪器。

在连接好被测电感器件后，打开测试仪器，使其处于工作状态。

3. 设置测试参数。

根据测试需要，设置测试仪器的测量范围、测试模式等参数。

4. 测量电感值。

将测试仪器的探头放在被测电感器件上，读取测试仪器显示的电感值。

5. 测量电流和电压。

将测试仪器的探头放在被测电感器件的电路中，读取测试仪器显示的电流和电压值。

6. 记录测试结果。

将测试仪器测得的电感值、电流、电压等数据记录下来，以便后续分析和处理。

7. 关闭测试仪器。

在完成测试后，关闭测试仪器以节省电源并确保安全。

需要注意的是，在使用电感测试仪器时，应按照仪器的操作手册或说明书进行操作，避免误操作或损坏仪器。

《电感测试仪器使用方法》篇2电感测试仪器是一种用于测试电感器件的仪器，一般具有测量电感值、电流、电压等功能。

使用电感测试仪器需要按照一定的步骤进行操作，以下是一般的使用方法：1. 连接测试仪器：将电感器件连接到电感测试仪器的测试端口上，一般使用香蕉插头连接。

同时，将电源连接到仪器的电源端口上，打开仪器电源开关。

2. 设置测试参数：根据需要测试的电感器件的类型和规格，设置测试仪器的测试参数，如测试模式、测试频率、测试电压等。

一般可以通过仪器上的按键或触摸屏进行设置。

3. 进行测试：设置好测试参数后，将电感器件连接到测试仪器上，并按下测试按钮开始测试。

测试仪器会自动测量电感器件的电感值、电流、电压等参数，并显示在仪器的显示屏上。

4. 读取测试结果：测试完成后，可以通过测试仪器上的显示屏或打印机读取测试结果。

一般测试仪器会提供测试数据的打印或导出功能，方便用户保存和分析测试结果。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量互感器参数的设备，广泛应用于电力系统中。

本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果准确可靠。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好。

2. 准备测试所需的互感器样品，并确保互感器样品无损坏或者漏油现象。

3. 检查互感器测试仪的相关参数设置，包括测试范围、精度等。

三、操作步骤1. 连接互感器样品a. 将互感器测试仪的接线端子与互感器样品的相应接线端子连接。

b. 确保连接稳固可靠，并排除可能存在的接触不良问题。

2. 设置测试参数a. 打开互感器测试仪的电源开关，并等待设备启动。

b. 根据测试要求，设置互感器测试仪的相关参数，包括测试频率、测试电压等。

c. 确保参数设置准确无误，并根据实际情况进行调整。

3. 进行测试a. 确保测试环境符合要求，如温度、湿度等。

b. 按下开始测试按钮，互感器测试仪将开始对互感器样品进行测试。

c. 在测试过程中，子细观察互感器测试仪的显示屏，确保测试结果的准确性。

d. 若测试结果异常或者不符合要求，及时住手测试并检查可能的原因。

4. 记录测试结果a. 在测试完成后，将测试结果记录在相应的测试报告中。

b. 包括互感器的各项参数，如互感比、漏磁阻抗等。

c. 确保测试结果的准确性和完整性，并保存相关数据和报告。

四、设备维护1. 每次使用互感器测试仪后，应将设备进行清洁和维护，包括清理仪器表面的灰尘和污渍。

2. 定期对互感器测试仪进行校准和维修，确保设备的准确性和可靠性。

3. 存放互感器测试仪时，应注意避免阳光直射、高温、潮湿等不利于设备保存的环境。

五、安全注意事项1. 在操作互感器测试仪时，应穿戴好相关的个人防护装备，如绝缘手套、绝缘鞋等。

2. 在连接互感器样品时，应确保设备处于住手工作状态，避免触电和其他安全事故的发生。

3. 在测试过程中，应严格按照操作规程进行操作，避免误操作和事故发生。

全自动电容电流测试仪)全自动电容电流测试仪(中性点电容法)测量步骤不对称电压(中性点电压)U HC测量用仪器附件箱中的分压器测量，具体操作步骤如下：1、先将分压器测试线的红色插棒插入测试端，黑色插棒及接地线插入接地端，测试线的另一端接万用表。

2、确定接线无误后，将此测量装置的尖端触碰系统中性点，万用表的读数乘以100就是中性点的实际电压，此装置的最高耐压为22KV。

3、测量完并确认中性点电压低于300V的情况下，将测试线的红、黑插棒及接地线拔掉，并将专用高压电缆线一端插入本装置的“高压电缆端”，另一端插入仪器面板的“中性点”插孔。

五、测量准备测量配网电容电流前,必须检查消弧线圈是否全部退出运行。

只有消弧线圈全部退出运行，才可以运用MS-500PZ型配网电容电流测试仪进行准确测量电容电流。

六、从中性点测量电容电流1、测量接线在图6中，Tr为变压器35KV侧绕组，或是10KV系统的接地变；O为变压器中性点；Ca、Cb、Cc分别为三相对地电容。

全自动电容电流测试仪)图6 从变压器中性点或接地变中性点测量Ic的接线图测量的操作步骤如下：（1）将仪器接地端子接地。

在仪器的中性点端和接地端并联放电间隙设置测量参数后，在测量处等待。

（2）将分压器的高压端触碰系统中型点（具体使用方法见分压器上的使用说明），在确认中性点电压小于300V后，将绝缘杆脱离接触变压器中性点；解开外加电压互感器。

（3）将仪器中性点端子通过高压电缆，由绝缘杆引致变压器中心点；仪器开始自动测量，得到测量结果。

（4）测量完毕，快速将绝缘杆脱离与变压器中性点的接触，保存数据；整理试验现场。

2、外加PT进行测量的必要性采用上述方法进行配网电容电流测量前，要外加一个PT，用于测量此时被测系统有无单相接地；这是为了保证试验人员及测试仪器的安全。

我们知道，配网系统正常运行时，变压器中性点或接地变中性点的对地电压是比较低的，一般只有几十伏到几百伏。

如果测量时，系统发生单相接地，变压器中性点或接地变中性点的对地电压就上升为相电压，对35kV和10kV系统而言，此时中性点的电压分别为20.2kV 和5.8kV。

电感测试仪使用方法
以下是电感测试仪的使用方法：
1. 首先，将电感测试仪连接到电源，并确保仪表的电源开关处于关闭状态。

2. 将被测电感器的两端引线连接到测试仪表的两个测试夹子上，并确保引线连接牢固。

测量时，可以使用不同颜色的夹子来区分测量端与供电端。

3. 选择适当的测试范围。

根据被测电感器的阻抗范围，选择仪表上的合适量程。

如果不确定被测电感器的阻抗范围，可以从大到小逐渐切换量程，直到找到一个合适的范围。

4. 打开电感测试仪的电源开关，并观察仪表上的读数。

在第一次使用时，可能需要一些时间来预热仪表。

5. 如果需要，可以根据仪表上的相关按钮或旋钮进行调整，以选择不同的测量模式或功能。

6. 完成测量后，关闭电源开关，并将电感测试仪与被测电感器断开。

请注意，使用电感测试仪时要小心操作，避免触碰到电源或其他危险的部分。

在测量大功率电感器时，还需要注意安全问题，避免电击或其他不安全因素的发生。

HDCI-H全自动电容电流测试仪的使用说明书目录一、用途及特点 (2)二、技术指标 (3)三、面板介绍 (3)四、测量原理 (4)五、配电网中PT接线方式及变比 (5)1) 3PT接线方式 (5)2) 4PT接线方式 (8)六、使用方法 (11)七、仪器检验 (14)八、测量实例 (14)HDCI-H全自动电容电流测试仪的使用说明书一、用途及特点本仪器适用配网电压等级：6kV、10kV和35kV中压配电网中性点不接地系统目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。

据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。

因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。

另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。

本测试仪直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT 和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

HTDR-H全自动电容电桥测试仪一、概述电容电桥测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。

针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；2. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；3. 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。

二、测量仪器特点1．本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；2．大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；3．液晶屏幕自带触屏按键，使操作直观、简单；4．电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；5．波形和测量数据同时显示，使测试过程更直观；6．新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；7．本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备。

三、检测参数项目电容器2.电压值U3.电流值I4.频率值F5.有功功率量P 1. 电容值C7.损耗因数D 8.电阻值R 9.相位角φ 6.无功功率值Q电感器2.电压值U3.电流值I4.频率值F5.有功功率量P 1. 电感值L7.损耗因数D 8.电阻值R 9.相位角φ 6.无功功率值Q四、等效方式RC内部串、并等效电路图图中，Cx 为实际电容量，Rs 为引线电阻，Lo为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。

一般对于低值阻抗元件（基本是高值电容和低值电感）用串联等效电路。

反之，对于高值阻抗元件（基本是低值电容和高值电感）使用并联等效电路。

互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量和检测互感器性能的仪器。

它能够准确地测量互感器的电气参数，确保互感器的正常运行。

为了保证测试的准确性和安全性，我们需要遵守一定的操作规程。

本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和安全性。

正文内容：1. 仪器准备1.1 确保互感器测试仪处于工作状态- 检查互感器测试仪的电源是否正常连接。

- 检查仪器的显示屏是否正常，是否有任何故障提示。

- 检查仪器的测量线是否连接良好。

1.2 确保互感器处于适宜测试状态- 检查互感器的外观是否完好，是否有任何损坏。

- 检查互感器是否有外来物质，如灰尘、水等。

- 确保互感器的连接线路正确并紧固。

1.3 校准测试仪器- 根据仪器的说明书，进行仪器的校准操作。

- 确保仪器的测量结果准确可靠。

2. 测试操作2.1 设置测试参数- 根据互感器的规格和要求，设置测试仪器的参数，如电压、频率等。

- 确保测试参数与互感器的额定参数相符。

2.2 进行测试- 将互感器连接到测试仪器上。

- 打开仪器的电源，确保仪器处于工作状态。

- 按照仪器的操作说明，进行测试操作。

- 观察仪器的显示屏，记录测试结果。

2.3 数据处理- 将测试结果进行记录，并进行数据处理。

- 对测试结果进行分析，判断互感器的性能是否符合要求。

3. 安全操作3.1 遵守仪器的安全操作规程- 在操作仪器时，遵守仪器的安全操作规程，如不触摸高压部分，不将湿手接触仪器等。

3.2 防止误操作- 在操作仪器时，确保自己的动作准确无误，避免误操作造成的安全事故。

3.3 保护个人安全- 在操作仪器时，佩戴必要的个人防护设备，如绝缘手套、护目镜等，确保自身的安全。

总结：互感器测试仪的操作规程对于确保测试的准确性和安全性至关重要。

在使用互感器测试仪之前，我们需要进行仪器的准备工作，确保仪器处于工作状态，并进行校准操作。

在测试操作中，我们需要设置测试参数，进行测试，并对测试结果进行数据处理。
