美的多联机、模块机常见故障和维修实例

多联机空调故障与维修全套一、多联机压缩机高温保护一般压缩机高温保护原因是压缩机吸气量不够或者没有吸气量,总结起来有以下四种原因：L系统缺冷媒。

压机的顶部温度、排气温度都较高，回气管可能有结霜，排回气压力低、电流低。

追加冷媒即可解决。

2、室外机总回气管过滤网有堵。

压缩机顶部温度过高，而排气基本没有温度和压力，制热时不能推动四通阀换向；气、液管两截止阀处的压力基本相同；总回气管自过滤器以后全部结霜。

解决方案：若是脏堵，清洗总回气管过滤网即可；若是冰堵，需用过滤器清除系统中的水分。

3、压缩机回气管过滤网脏堵。

压缩机的顶部温度很高，但排气温度并不高，其它的一台或几台压机顶部温度很低；原因是此故障压缩机吸不到冷媒，致使冷媒偏流至其它压缩机，导致其它压机吸气量过大。

可将此故障压缩机的吸气管焊下，清理一下吸气过滤网。

4、压缩机回气管过滤网冰堵。

压缩机的顶部温度很高，但排气温度并不高，其它的一台或几台压缩机顶部温度很低；但停机再重启后，水份可能又迁移到另一台压缩机回气过滤网处，导致保护。

解决方案：关于于多联机冰堵、油堵，脏堵的原因与处理，如果系统冰堵不是很严重的情况，可以用干燥过滤器清除系统中的水份。

如果冰堵很严重，系统中水份较多，则用干燥过滤器，基本很难除掉水份，彻底的方法是换掉系统中的含有水份的冷冻机油和冷媒，用干燥氮气吹洗系统。

二.压缩机绕组烧毁故障表现：压缩机出现保护，压缩机不启动，压缩机一启动就跳闸，用万用表测量阻值显示无穷大或短路。

故障原因及解决措施：・压缩机异常磨损机；・接触器触点的烧熔或异常；・电源缺相或电压异常；・电机冷却不足。

三.压缩机绕组对地短路故障表现：压缩机保护，压缩机不启动，压缩机一启动就跳闸, 用万用表测量接线端对地短路。

故障原因：压缩机异常磨损，使磨损后金属屑破坏线圈的绝缘层导致绕组对地短路，另外，安装时，铜屑、氧化皮或杂物进入压缩机内部也会导致。

四■压缩机液击故障现象：压缩机启动故障；压缩机无法运行或运行时有强烈机械碰撞声音。

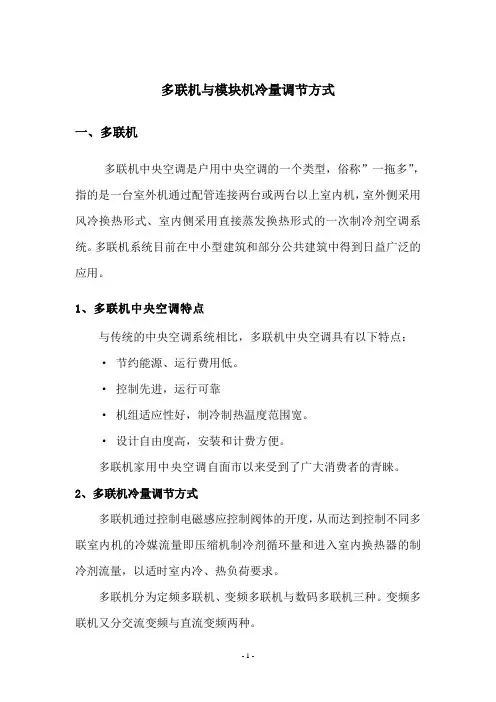

多联机与模块机冷量调节方式一、多联机多联机中央空调是户用中央空调的一个类型，俗称”一拖多”，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式的一次制冷剂空调系统。

多联机系统目前在中小型建筑和部分公共建筑中得到日益广泛的应用。

1、多联机中央空调特点与传统的中央空调系统相比，多联机中央空调具有以下特点：·节约能源、运行费用低。

·控制先进，运行可靠·机组适应性好，制冷制热温度范围宽。

·设计自由度高，安装和计费方便。

多联机家用中央空调自面市以来受到了广大消费者的青睐。

2、多联机冷量调节方式多联机通过控制电磁感应控制阀体的开度，从而达到控制不同多联室内机的冷媒流量即压缩机制冷剂循环量和进入室内换热器的制冷剂流量，以适时室内冷、热负荷要求。

多联机分为定频多联机、变频多联机与数码多联机三种。

变频多联机又分交流变频与直流变频两种。

A、定频多联机：是最早的产品，采用定频涡旋压缩机，由于压缩机运转速度固定，仅通过多个压缩机组合来进行调节冷量，调节的级别就是压缩机的数量。

采用R22冷媒。

由于能耗大，舒适性差，已经淘汰。

B、交流变频多联机：采用交流变频涡旋压缩机，通过改变转速来调节制冷量的输出，具备一定的舒适性与节能性。

采用R22冷媒。

C、数码变频多联机：采用数码涡旋压缩机，压缩机转速不变，通过改变动静两个涡旋盘的负载与卸载时间的比例来调节制冷量的输出。

有较高的节能性和舒适性。

D、直流变速多联机：采用无刷直流变频涡旋压缩机，调速性能好，无涡流损失，噪音低，采用R410a冷媒，具有很大的节能环保优势。

3、多联机的缺点（1）长管路：导致能力衰减（2）制冷剂充灌量大：微小泄漏导致系统不能正常运行（3）充灌回油：系统运行可靠性4、目前存在的问题（1）能耗问题：能效比普遍偏低（2）调控问题：室内控温精度并非想象那样好（3）可靠性问题：系统的可靠性尚有待于提高。

1、机型：KFR-32GW/BM(F)故障现象：室外机起动后，立即停机，故障灯亮，自诊断故障显示为1、3号灯亮，2号灯闪，故障内容为电流控制异常。

分析处理：此故障一般为强电部分机率较高，因是外机启动后停机，故应把维修重点放在室外，测量室外直流300V正常，说明滤波电路以前无异常问题，问题大概出现在IPM 模块和压缩机部分，然后断开电源，测量IPM模块端子阻值正常，压缩机U、V两端值偏大，约在50多欧姆，正常阻值为1-3欧左右，故判为压缩机线圈烧坏引起电流偏大，导致空调不工作。

2、机型：KFR-32GW/BM(F)故障现象：开机后故障指示灯亮，因本机自诊断显示2号灯亮，1、3号灯灭，室内机运转正常，室外机不工作。

处理方法：首先测量其电源电压处于正常使用范围。

本着由简及繁的处理方法，先看其信号连接可靠，安装无误，再由此机是新机推断，压缩机卡轴及磨耗可能性不大，最后打开室外机盖，发现其IPM模块输出端L端的连线开路，将其线与IPM模块的U端连接、检查其它端线连接可靠，安装完毕，开机一切正常。

3、机型：KFR-32GW/BP故障现象：制冷开机后，故障灯亮，自诊断内容为四通阀异常。

分析处理：制冷时四通阀不应该动作，但为什么会出现四通阀异常呢，根据理论推理，四通阀是否正常是根据室内盘管温度T2判断的，用万用表测量T2阻值几乎处于短路状态。

由此可知，只因T2阻值变小，而CPU采样为T2温度过高，从而误判四通阀异常，更换T2探头后，空调恢复正常运行。

4、机型：KFR-50LW/BM(F)故障现象：开机后，3分钟左右出现保护灯亮，故障自诊断为保护“4”室内通讯异常。

分析处理：此机已使用一年之久，不可能为接线错误引起，用万用表测量信号线与零线之间电压只有直流8V左右，因通讯电源由内机提供且电压又低于14V，确定把重点维修对象放在室内，经测量检查通讯供电部分的一只整流二极管击穿，引起通讯异常，更换电路板后正常。

5、机型：KFR-50LW/BM(F)故障现象：开机后不制冷不制热，粗管很快结霜，关机后，测为8Kg（由于判断失误多加氟利昂），开机后，压力迅速降为零。

三、 V系列智能变频中央空调故障代码1、V3变频机故障指示：MDV-252(8)W/S-830、MDV-280(10)W/S-830、MDV-335(12)W/S-830、显示内容故障或保护定义E0室外机通讯故障H2室外机台数减少故障E1相序故障H3室外机台数增加故障E2室内机与主机通讯故障P0变频顶部温度保护E4环境温度管温传感器故障P1高压保护/ P2低压保护E8室外机地址错误故障P3变频过电流保护E9电压故障P4排气温度过高保护H0 DSP与780034通讯故障P5管温高温保护/ P6模块保护H19177与780034通讯故障P7定频1电流保护/ P8定频2电流保护显示内容备注正常显示1 室外机地址0，1，2，32 室外机本机能力8，10，12，14，163 模块室外机台数主机有效4 室外机总能力能力需求5 室内机能力总需求主机有效6 主机修正后的总能力需求主机有效7 运转模式0，1，2，3，48 该外机实际运行能力能力需求9 风机状态0，1，210 T2平均实际值11 T3管温实际值12 T4环境温度实际值13 变频排气温度实际值14 定频1排气温度实际值15 定频2排气温度实际值16 变频电流实际值17 定频1电流实际值18 定频2电流实际值19 电子膨胀阀A开度实际值×820 电子膨胀阀B开度实际值×821 室内机台数实际值22 最后一次故障或保护代码没有保护或故障显示002、V4直流变频机故障指示：MDV-252(8)W/DSN1-840 、MDV-280(10)W/DSN1-840、MDV-335(12)W/DSN1-840、MDV-400(14)W/DSN1-830、MDV-450(16)W/DSN1-830显示故障或保护定义备注E0 室外机通讯故障仅主机显示E1 相序故障E2 室内机与主机通讯故障E4 环境温度管温传感器故障E8 室外机地址错误故障E9 电压故障H0 IR341与780034通讯故H1 9177与780034通讯故障H2 室外机台数减少故障仅主机显示H3 室外机台数增加故障仅主机显示H4 30分钟内出现3次P6保护不能自动恢复H7 内机减少故障检测到最大台数10秒消失P0 变频顶部温度保护P1 高压保护P2 低压保护P3 变频过电流保护P4 排气温度过高保护P5 管温高温保护P6 模块保护P7 定频1电流保护P8 定频2电流保护L0 模块故障故障灯以5HZ闪8下L1 直流母线低电压保护故障灯以5HZ闪9下L2 直流母线高电压保护故障灯以5HZ闪10下L3 故障灯以5HZ闪11下L4 故障/同步/闭环故障灯以5HZ闪12下L5 零速度保护故障灯以5HZ闪13下L6 故障灯以5HZ闪14下L7 相序错误保护故障灯以5HZ闪15下L8 前一时刻和后一时刻速度变>15Hz保护故障灯以5HZ闪16下化>15Hz保护L9 设定速度和实际运转速度差>15Hz保护故障灯以5HZ闪17下3、V4+全直流变速中央空调室外机故障指示：MDV-252(8)W/DSN1-840（A）、MDV-280(10)W/DSN1-840(A)、MDV-335(12)W/DSN1-840(A)、MDV-400(14)W/DSN1-830（A）、显示故障或保护定义备注E0 室外机通讯故障仅从机显示E1 相序故障E2 室内机与主机通讯故障初次上电20分后或20分后内外通信中断2分以上E3 保留E4 T4传感器故障E5 保留E6 保留E8 室外机地址错误显示故障或保护定义备注E9 保留H0 IR341与780034通讯故障H1 0537与780034通讯故障H2 室外机台数减少故障仅主机显示H3 室外机台数增加故障仅主机显示H4 30分钟内3次P6保护不能恢复H5 30分钟内3次P2保护H6 100分钟内3次P4保护H7 内机减少故障内机丢失3分钟以上不可恢复直到恢复台数H9 风机或风机模块保护第三次P9后，需要掉电才能恢复显示故障或保护定义备注P0 变频顶部温度保护P0P1 高压保护P1P2 低压保护30分钟内出现3次P2保护不能恢复P3 变频过流保护P4 排气温度过高保护100分钟内出现3次P4保护不能恢复P5 管温高温保护P6 模块保护30分钟内出现3次P6保护，不能恢复P7 定频1电流保护P8 定频2电流保护P9 风机模块保护L0 模块故障故障灯以5HZ闪8下L1 直流母线低电压保护故障灯以5HZ闪9下显示故障或保护定义备注L2 直流母线高电压保护故障灯以5HZ闪10下L3 故障灯以5HZ闪11下L4 MCE故障/同步/闭环故障灯以5HZ闪12下L5 零速度保护故障灯以5HZ闪13下L6 故障灯以5HZ闪14下L7 相序错误保护故障灯以5HZ闪15下L8 前一刻和后一刻速度变化＞15HZ故障灯以5HZ闪16下保护故障灯以5HZ闪17下L9 设定速度和实际运转速度差＞15HZ保护MDV-252(8)W/DSN1-840i(A)、MDV-280(10)W/DSN1-840i(A)、MDV-335(12)W/DSN1-840i(A)、MDV-400(14)W/DSN1-830i(A)、MDV-450(16)W/DSN1-830i(A)、MDV-500(18)W/DSN1-910i(A)、显示故障或保护定义备注E0 室外机通讯故障仅从机显示E1 相序故障E2 室内机与主机通讯故障E3 保留E4 T4温度传感器故障E5 保留E6 保留E7 冷媒过多保护E8 室外机地址错误E9 保留H0 IR341与780034通讯故障H1 0537与780034通讯故障H2 室外机台数减少故障仅主机显示H3 室外机台数增加故障仅主机显示H4 30分钟内出现三次P6保护H5 30分钟内出现三次P2保护H6 100分钟内出现三次P4保护H7 内机减少故障直到检测台数最多为止H8 排气压力传感器故障H9 风机或风机模块故障第三次P9显示需掉电恢复P0 变频顶部温度保护P1 高压保护P2 低压保护P3 变频过流保护P4 排气温度过高保护P5 管温高温保护P6 模块保护P7 定频1电流保护P8 定频2电流保护P9 风机模块保护L0 模块故障L1 直流母线低电压保护L2 直流母线高电压保护L3L4 MCE故障/同步/闭环L5 零速度保护L6L7 相序错误保护L8 前一刻和后一刻速度变化＞15HZ保护L9 设定速度和实际运转速度差＞15HZ保护显示内容故障或保护定义——待机压缩机运行频率正常运行dF 化霜P1 高压保护P2 低压保护P3 压缩机电流保护P4 压缩机排气温度保护P5 室外冷凝器高温保护P6 模块保护E1 相序错误E2 室内外机通信故障E3 室外变频通信故障E4 室外温度传感器故障E5 电压保护E6 水位报警故障6、MDV-280W/BS点检代码故障内容99 线控制器接线端子A0 出口温度传感器 (TD1) 回路。

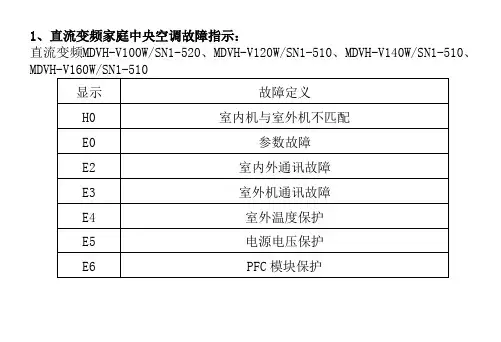

1、直流变频家庭中央空调故障指示：直流变频MDVH-V100W/SN1-520、MDVH-V120W/SN1-510、MDVH-V140W/SN1-510、2、MDVH-J80W-310、MDVH-J100W-520、MDVH-J120 (140、160)W/（S）-511、MDVH-D100W-520、MDVH-D120（140、160）W/（S）-511自由变频 室外主板DSP1（数码管)故障指示家庭中央交流变频、数码系列点检说明：对后序号为"511"（J160除外）的机型,待机时显示所接室内机台数,其他机型待机时显示"--"。

室外机设置点检功能按键，每按一次，按以下顺序循环：正常显示--运转模式--运转风速--能力需求--室外管温--排气温度--室外温度--数码压缩机电流(变颇压缩机)--PMV开度--室内机台数--蒸出温度(适用于J100、J160）--最后一次故障(适用于J100、J160）3、（单相/三相）直流变频自由拖外机（MDVH-V80W/N1-310(E1)、MDVH-V120W/N1-310(E1)、MDVH-V140W/N1-310(E1)，MDVH-V100W/SN1-310(E1)、MDVH-V120W/SN1-310(E1)、MDVH-V140W/SN1-310(E1)、化霜时数码管显示“ｄＦ”；4、美的家庭中央多组管故障代码表1)MDVH-V50W/T2N1-210、MDVH-V72W/T3N1-210室外机（电控有PFC模块）5、美的家庭中央多组管内机故障代码表1) CE-KFR20G/BPTN2Y-E1、CE-KFR26G/BPTN2Y-E1、CE-KFR32G/BPTN2Y-E1、CE-KFR20G/BPTN2Y-E2、CE-KFR26G/BPTN2Y-E2、CE-KFR32G/BPTN2Y-E2 与外机CE-KFR52W/BPT2N2-210,CE-KFR78W/BPT3N2-210配套。

组合式空调机组常见故障原因及处理方法1.电气故障电气故障是组合式空调机组最常见的故障之一、可能的原因包括电线接触不良、电源线松动、保险丝烧断等。

解决方法是检查电源线的接触情况，确保连接紧固。

同时，检查保险丝是否烧断，如有需要更换。

2.制冷效果不佳制冷效果不佳可能是由于压缩机故障、冷凝器堵塞、蒸发器结霜等原因引起的。

处理方法包括清洁冷凝器或者更换堵塞的滤网，同时检查蒸发器是否结霜。

如果结霜，可以打开解冻功能或者定期清理蒸发器。

3.室内机漏水室内机漏水有多种可能的原因，例如排水管堵塞、室内机安装不当等。

解决方法是清洁堵塞的排水管，确保水流畅通。

同时，检查室内机的安装位置是否正确，以确保水流正常排出。

4.噪音过大5.遥控器无法使用遥控器无法使用可能是由于电池没电或者设定出错等原因引起的。

处理方法包括更换电池、检查设定是否正确等。

6.漏电保护器跳闸漏电保护器跳闸通常是由于漏电引起的。

处理方法是检查漏电保护器的接线情况，确保接线正确。

同时，检查室内机与供电线之间的连接是否牢固，避免漏电。

7.控制板故障控制板故障可能导致组合式空调机组无法正常运行。

处理方法是检查控制板的线路和连接，确认是否有松动或者接触不良的情况。

如果发现问题，可以更换控制板或者修复。

综上所述，组合式空调机组常见故障的原因和处理方法有很多，不同的故障需要采取不同的措施解决。

为了保证空调系统的正常运行，建议定期进行维护和清洁，并根据实际情况调整使用方式和温度设定。

多联机空调系统故障排查与维修方案1. 引言多联机空调系统是一种由一个室外机与多个室内机连接而成的空调系统，其在实现区域内多房间的独立空调控制方面具有独特的优势。

然而，由于系统复杂性和多个单元之间的互联，多联机空调系统难免会出现一些故障。

本文旨在介绍多联机空调系统故障的排查方法以及相应的维修方案。

2. 故障排查方法2.1 检查电源及线路连接首先，检查多联机空调系统的电源是否正常。

确保电源连接稳定，无松动或损坏的情况。

然后，仔细检查线路连接，确保所有线缆都正确连接到相应的室内和室外机。

如果发现电源或线路故障，应及时更换损坏的部件或修复线路连接。

2.2 检查室外机工作状态室外机是多联机空调系统的核心部件之一，其工作状态直接影响整个系统的正常运行。

通过观察室外机的工作状态，可以初步判断系统是否存在故障。

检查室外机是否正常运行，是否有异常噪音或异味。

如果发现室外机无法正常工作，可能是压缩机故障或制冷剂泄漏等问题，需要及时修复或更换相应的部件。

2.3 检查室内机工作状态室内机是多联机空调系统的另一个重要组成部分。

通过检查室内机的工作状态，可以进一步判断故障所在。

检查室内机是否运行正常，是否能正常吹出冷风或热风。

如果室内机无法运行或者无法调节温度，可能是电子元件故障、传感器故障或风机问题等原因导致，需要对相应部件进行修复或更换。

2.4 检查控制系统多联机空调系统的控制系统是实现独立温控的关键。

如果发现室内机无法响应或温度无法正常调节，首先需要检查控制系统是否正常工作。

检查遥控器是否能正常控制室内机的运行，检查控制面板是否有故障或显示异常。

如果发现控制系统有故障，可能是控制电路板故障或电子元件损坏，需要进行相应的维修或更换。

3. 维修方案根据排查出的故障原因，制定相应的维修方案是解决多联机空调系统故障的关键。

以下是常见故障的维修方案示例：3.1 电源或线路故障如果发现电源或线路故障，应检修电源连接，并更换受损的电源线或线路连接部件。

故障代码故障说明处理方法E0 操作面板通讯故障 (二线连接) 1、检查主控板与操作面板之间连接信号线是否受到干扰或接触不良 2、主控板或操作面板损坏，无信号输出E1 水箱温度感温头T1短路或开路检查水箱温度感温头T1是否脱落，探头线端接触不良或探头短路。

备注：常温25度时感温头阻值10KΩE2 水流开关断路如未装水流开关：、检查保护线水流保护端是否短接好或KS与COM之间是否短接；安装有水流开关：1、检查水泵是否运转；2、水泵运转时，水流量是否充足（检查方法：进水管与出水管温度相差超过5度说明水流量不足）处理检查：进水管道有空气或堵塞（排空或清洗管道）3、水流开关损坏（正常状态是：有水流时触点闭合，无水流或水流不足时触点开路）注：水流断、流检测：加热循环泵继电器得电20秒后才真正检测水流开关状态.E3 相序保护动作 1、三相电源相序错相：调换进主机电源三相线相位； 2、缺相：检查进主机电源三相线之间是否有380V； 3、逆相器损坏。

E4 压缩机1排所压力过高或过低 1、水流量不足，检查水泵是否运转，管道是否堵塞，这种情况冷凝器的进出水管会很烫（进水管与出水管温度相差超过5度说明水流量不足），一般压缩机运行5分钟--15分钟后出现故障或水温升到40度以上开始出现高压保护器故障； 2、水温设置过高，夏天不宜超过52，冬天不宜超过55度，此故障过几天内周期出现； 3、传感器T1从水箱中脱落，水温不断的上升机组不停机导致高压保护出现； 4、系统漏雪种导致低压保护，此故障开机1分钟内马上显示； 5、高低压开关损坏，此故障开机马上显示E4； 6、系统内堵【膨胀阀（可调节）、毛细管等堵】E5 压缩机2排所压力过高或过低故障处理方法同E4E6 压缩机1高压或低压频繁保护（1.4电控版本）故障处理方法同E4E7 压缩机高压或低压频繁保护故障处理方法同E4E8 水温传感器T2短路检查回水温度感温头T2是否脱落，探头线端接触不良或探头烧毁。

多联式空调故障维修案例分析四则作者：林克思吴晓云来源：《数字化用户》2013年第21期【摘要】本文列举较具有代表性的暖通空调设备故障维修的四个案例，以此阐述在多联式空调设备维修中对各方面知识综合运用的能力以及对设备故障诊断分析过程中的技巧。

【关键词】多联式空调故障分析维修技术案例总结一、故障现象为多台室外机的商用压缩机无法启动，且无故障代码分析原因：（一）电控故障，商用压缩机的驱动电路损坏。

（二）系统保护。

（三）室内机能力需求不足。

故障查找：首先检测电控故障，启动时发现，商用压缩机实际上启动约几秒钟后停止，以后再也无法启动。

系统无任何故障代码。

可见电控上并无故障，商用压缩机驱动电路正常。

又因为无故障代码，可见系统是一般保护，并不是因为故障保护。

况且是同时多台室外机同时出现此故障，由此可以判定，肯定不是机器本身原因造成的。

由于此机型具有强大的点检功能，可以检测到室内机台数和能力需求都很正常。

因此可以判定此故障是安装过程中造成的。

最有可能的是系统压力过大，商用压缩机保护。

通过点检室外机发现正常运行时系统压力约23—24公斤，而商用压缩机的停机压力为31公斤，远没有达到停机条件。

但是，此时的系统运行频率比较低，因此压力无法上升太高，通过启动时发现商用压缩机一起动，系统压力会迅速升到31公斤，然后停机保护。

由此可判定，为压力保护。

每台机大约放3公斤左右冷媒后系统运行正常。

总结：多联机的点检功能很多，可以解决很多问题，多台机同时出现相同故障时，一般不会是机器本身的问题，维修时最重要的是细心发现。

二、故障现象为空调室内机定频36机的室外机只要一启动，立刻跳闸故障分析为电控短路，查找开制热发现，初始上电并不跳闸，只要压缩机、四通阀、室外风机一有220V电送过来马上就会跳闸。

而变频系统和定频60机运行正常。

由于140组合变频系统是三个独立的系统，因此可能是36机系统的部分短路。

但是又分析，单接一个压缩机或单接一个四通阀或单接一个室外风机线都会跳闸，而三个线路同时出现短路的现象几乎不可能。

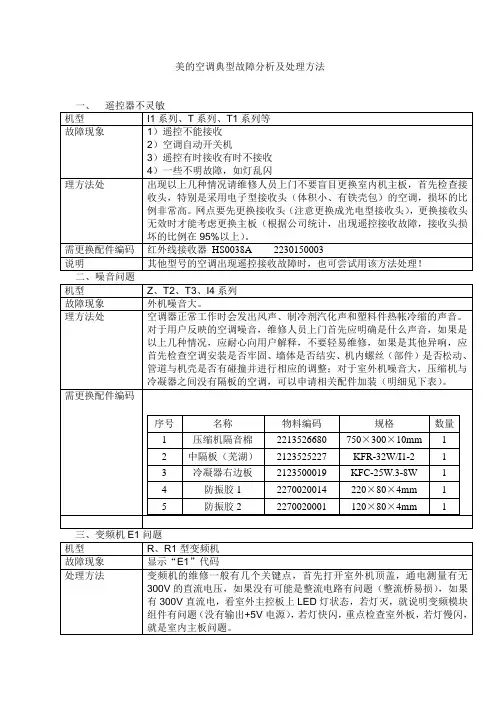

美的系列空调维修故障案例经验一、故障现象：美的KFC-20X2GW／X型一拖二分体式空调室内机运转正常，室外压缩机及风机不运转。

分析检修：根据现象分析，问题一般出在室外机控制部分及压缩机等部位。

检修时，打开机壳，用万用表检测压缩机各绕组阻值正常，启动电容也正常。

通电观测继电器RL301、RL302、RL303吸合均正常，但RL304不动作。

测其绕组阻值正常，由此判断造成室外机不启动的主要原因是RL304不能吸合，致使220V电源电压未加至压缩机。

为查找RL304不能吸合的原因，在通电状态下，用万用表电压挡测Q301饱和导通，NE555③脚为低电平，正常；约3分钟后再测NE555③脚仍为低电平，而正常应为高电平，说明NE555工作异常。

测NE555各脚电压，结果发现该IC的⑥⑦脚电压为5V且不稳定。

经查发现⑥、⑦脚外接电容C302内部漏电，将C302焊下测量有一定阻值且阻值不稳。

更换C302后机器故障排除。

二、故障现象:美的KFC-20X2GW／X型一拖二分体式空调开A机，压缩机启停频繁，不制冷；而开B机工作正常。

分析检修：根据现象分析，问题一般出在A机控制电路或制冷管路。

检修时，开A机，检测其工作电流达19．5A，过载过流保护器启动，使压缩机停机。

由此判定造成电流上升的原因是室内A机制冷剂堵塞，使压缩机吸气压力降低，高压侧压力增大，压缩机负荷增大最终导致停机。

停机一段时间，当压力平衡后，压缩机虽可再次启动但仍不能制冷。

由原理可知，流往每一室的制冷剂都由与之对应的电磁阀控制。

开A机，用手摸蒸发器无反应，摸连接管也没反应。

停机打开机壳，用万用表测RL301动触点未吸合，使YU1处于关闭似置，开机时制冷剂不能流向A机蒸发器。

更换RL301后开机，一切正常。

三、故障现象：美的变频壁挂式空调开机2分钟后所有灯全部闪烁不止。

分析检修：根据现象分析，该故障一般为室内、外机不能通信所致。

主要原因及检修方法如下：(1)对照接线图检查室内外连接线是否正确；(2)换室外机电控板，如故障仍存在，则检查室内机接线造否正确；(3)换室内机电控板。

多联式中央空调系统运行故障处理实例发表时间：2020-09-04T08:36:27.685Z 来源：《防护工程》2020年14期作者：蔡基胜[导读] 结合多联式中央空调系统的工作原理与特点，以某实际应用工程出现的压缩机损毁故障为例，详细介绍了故障检查与确认过程、处理措施与结果，供多联式中央空调系统运行与维修人员参考。

深圳市麒麟山疗养院（深圳市人才研修院）广东省深圳市 518000摘要：结合多联式中央空调系统的工作原理与特点，以某实际应用工程出现的压缩机损毁故障为例，详细介绍了故障检查与确认过程、处理措施与结果，供多联式中央空调系统运行与维修人员参考。

关键词：多联式中央空调；故障；处理一、多联式中央空调系统简介多联式中央空调系统由一台或多台室外空调机组与多台室内机等组成，依靠铜管将室外主机与室内机连接并成形成一个封闭环路，采用分歧器并结合电子膨胀阀的控制来实现制冷剂的分配，由室外主机组将空调机组产生的热量（冷量）带走，从而进行供冷（供热）的中央空调系统。

典型的多联式中央空调系统组成及流程如图1所示。

实际系统管路走向可能造制冷系统回油困难。

现场排出冷冻机油未发现明显变质。

拆开从机外壳通过七段码数码管发现，该从机未曾调试。

通过该品牌配件系统，比对三天前更换的压缩机型号（QW-AGA-H072ZN300 涡旋式变频压缩机生产日期，为从机中的压缩机之一）后，为了检查更换的压缩机是否正常，独立启动从机时发现两台压缩机均能正常工作。

询问维修人员后确认更换了从机中的一台压缩机，确定三天前更换压缩机未烧毁。

经检查设计主机为118kW,内机为122.6 kW；实际安装主机61.5 kW两台即123 kW；室内机19台5.6 kW，2台4.5 kW，2台3.6 kW，内机共122.6 kW，室外机制冷量与内机制冷量比为1：0.997，并不超配。

两台多联式主机参数如下：型号为GMV-615W/A1，制冷量：61500W ，制热量：69000W，制冷剂为R410A。
