冠状动脉解剖与造影读片赵强上海交通大学医学院附属瑞金医院RCA解剖●起源:主动脉右冠窦●行程:沿右房室沟向心底行走,发出圆锥支、锐缘支;在十字交叉发出PDA(85%);向左房室沟延伸为左室后支(RPL)。
PDA发出后室间隔支。
PDA分出可在较高位置。
●血供:窦房结(55%-60%)、右心房、心右室、房室结(90%)、后室间隔、左室(25%-35%, 后壁)RCA造影读片●LAO+CRA:远端分叉部位(AP Cra)●RAO: 主干、远端分支(头位)●侧位:RV分支、远端分叉●特征:●RCA呈C形●SAN动脉在倒U字顶端●PDA发出与之垂直的平行的后间隔支RCA (LAO+CRA)RCA (RAO)RCA (Lat): AMDist RCA (AP CRA)RCA: ConusLM●起源:左冠窦,0-10mm,很少无LM (LAD、Cx分别开口)●最佳投照:LAO+CAU/CRA, AP+CAU/CRALAD●起源:LAD的延伸(LAA下方)●行程:沿前室间沟下行达心尖,22%不到心尖。
0.5%-7.5% 心肌内●分支:间隔支,对角支,中间支37%●血供:~45%-55%LV,前璧、心尖、室间隔Cx●起源:垂直起源于LM●行程:左房室沟内●分支:OM, LPL●血供:15%-25% (左优势时40%-50%)LV, 后侧璧,前乳头肌,窦房结(38%)LCA造影读片●AP+CAU:LMCA, pLAD, Cx, dLAD●AP+CRA: LMCA, LAD, dia, septals●LAO+CRA: LMCA, LAD, dia, septals, distal Cx ●LAO+ CAU: LMCA, Cx, pLAD●特征:●LAD绕过心尖“S”形,侧位位置最高●1st间隔支粗大,垂直于LADLCA (AP CAU)LCA (AP CRA)DiagonalLCA (AP CRA)LCA (LAO)LCA (LAO CAU)冠脉优势●定义:到达心底发出PDA●右优势75%●左优势15%●均衡10%左回旋支优势冠脉互补•Large PDA→Small LAD•Huge Cx (posterolaterals)→Small RCA •Etc,etc…桥血管造影SVG-DIASVG-OMLIMA-LADLAD心肌桥冠状动脉微循环不良冠状动脉血栓冠状动脉瘘•Origin→50% RCA •Drainage:RV-41%; RA-26%; PA-17%; LV-3%,and SVC-1%.左冠起源于肺动脉冠状动脉侧枝循环•前后室间隔中的穿通支•前后降支动脉的终末支•供应心房的动脉(Kugel动脉)•圆锥动脉(Vieussem环)•回旋支-右后外侧支(右冠状动脉)•窦房结动脉-回旋支或右冠分支侧枝循环•0级:冠状动脉无造影剂显示•1级:仅细小分支显影•2级:冠状动脉心外膜段部分显影•3级:冠状动脉心外膜段完全显影侧枝循环测验谢谢!。
冠状动脉造影手术过程(一)冠脉造影的适应症冠脉造影的主要目的是明确有无冠状动脉疾病、选择治疗方案和判断预后。
有心绞痛症状的患者,尤其是药物治疗无效或者通过无创检查发现有高危因素的患者应行冠状动脉造影术;对拟形瓣膜性心脏病或先天性心脏病手术的中老年患者,也应新冠脉造影;不明原因胸痛的患者;有心脏病危险因素和不典型心绞痛症状的患者;(二)冠脉造影的禁忌症冠脉造影的禁忌症包括:1.不能解释的发热;2.未治疗的感染;3.血红蛋白<80g/L的严重贫血;4.严重的电解质紊乱;5.严重活动性出血;6.尚未控制的严重高血压;7.洋地黄中毒;8.既往有造影剂过敏但事先未使用过糖皮质激素治疗的患者;9.活动性卒中患者;(三)冠脉造影的路径1.股动脉途径采用搏动最强侧的股动脉作为血管入路,2%利多卡因局部麻醉局部麻醉。
如果股动脉在一周之内曾被穿刺过,可选用对侧股动脉;超过一个月的人造血管可以作为血管入路。
使用斜角中空穿刺针和改良的Seldinger技术经皮穿刺股动脉前壁。
穿刺部位位于股总动脉这一点非常重要;解剖标志和放射标志有助于确定股动脉的入路的位置,尤其是肥胖者。
最可靠的标志是股骨头中下1/3交界部位,这个部位的动脉入路通常位于股总动脉处。
2.桡动脉途径(1) Allen 试验Allen试验用于在桡动脉穿刺前评价手掌是否存在双重血供及其程度。
同时压迫一只手的桡动脉和尺动脉30-60 秒,随后解除对尺动脉的压迫,如解除后10秒内手掌颜色恢复正常,则该试验为正常,表明有良好的双重血供;经桡动脉途径的禁忌症绝对禁忌证:Allen试验异常;已知末梢动脉有阻塞性病变;需要大鞘管(>8尸);雷诺现象;Buerger病;桡动脉作为搭桥或透析用血管;相对禁忌症对侧IMA移植;(2)桡动脉鞘管植入技术1.手臂外展70°且手腕过伸,充分显露桡动脉;2. 2%利多卡因局麻。
在腕屈侧横纹近端2-3cm处进行桡动脉插管;3.采用2cm的21号针头距茎突1cm呈45°进行穿刺;4.一旦有搏动性回血,向前送入30-50加软头0.025英寸的直或成角导丝致肱动脉;5.采用4-5F扩张管预扩张桡动脉;随后通过0.036英寸的J 型导丝植入6-7F动脉鞘;6.动脉内可给与硝酸甘油或维拉帕米,减轻痉挛;(3)桡动脉鞘管拔除和止血术后即可拔除鞘管,使用特殊的压迫器压迫;6小时后可解除压力;(四)冠状动脉解剖以及冠脉造影投照体位1.左主干动脉解剖前降支的主要分支为对角支和间隔支。
冠脉造影的原理:冠状动脉造影的投照体位:冠状动脉造影时,投照体位以图像增强器(image intensifier)的位置而定,即从图像增强器位置来观察心脏,而不是根据X线束的方位来定位。
常用术语RAO (右前斜位): 影像增强器在患者的右前位LAO (左前斜位): 影像增强器在患者的左前位CRA(头位): 影像增强器邻近患者的头部CAU(足位):影像增强器邻近患者的足部侧位: 影像增强器在患者的侧面体位示意图:冠状动脉投照体位及X线解剖:左前斜位60°时,投照从心尖穿过,为心脏的正面观右前斜30°时,投照垂直通过心脏的长轴,为心脏的侧面观由于冠状动脉造影是一个二维平面图像,同一病变在两个互相垂直的投射体位才能充分地显示清楚。
冠状动脉造影的目标就是利用两个相互垂直、图像清楚的投照体位对病变行准确评价。
基于此病变的处理才能有的放矢,并可及时观察手术并发症。
左冠状动脉造影体位一览图右冠状动脉造影体位一览图正常冠状动脉的x线解剖示意图不同体位下的冠状动脉造影示意图冠状动脉造影详述右冠脉造影比较简单,那就先说一下右冠造影。
右冠状动脉常用投照体位:常用体位LAO:观察RCA开口、起始部至后降支RAO:观察RCA中段AP+CRA :观察RCA远端分支及其开口情况右冠状动脉常用投照体位左前斜(LAO)45°右冠状动脉呈“C”型,观察RCA开口、起始部至后降支;The left anterior oblique view (LAO straight) shows the proximal and midportions of the right coronary artery (RCA) as well as the acute marginal branches (AM) and termination of the RCA in the posterior left ventricular branches (PLV).机位图示意图解剖图造影图解剖与造影对比图2右冠状动脉常用投照体位右前位(RAO)右冠状动脉象字母“L”,观察RCA中段;The 30-degree right anterior oblique view (RAO) shows the midportion of the RCA, the conus branch, and the course of the PDA.机位图示意图解剖与造影对比图1右冠状动脉常用投照体位后前位(AP)+ 头位(Cra)20o右冠状动脉呈“L”型,观察RCA远端分支及其开口情况;右冠状动脉常用投照体位左前斜位(LAO)+ 头位(Cra)20°The 60-degree left anterior oblique view with 25 degrees of cranial angulation (LAO cranial) shows the midportion of the RCA and the origin and course of the posterior descending artery (PDA).左冠造影体位:右前斜+足(肝位)、RAO+CAU右前斜+头(右肩位)、RAO+CRA左前斜+头(左肩位)LAO+CRA左前斜+足(蜘蛛位)、LAO+CAU正位头、AP+CRA正位足、AP+CAU左侧位90°主要观察内容:1)左前斜头位(左肩位LAO 45°+Cra 25°)观察左主干、左前降支和左回旋支中远段;2)后前位头位(正位头位AP+Cranial 25°-35°)观察前降支中远段、对角支和间隔支的开口和近段;3)右前斜头位(右肩位RAO 30°+Cra 25°-35°)观察左前降支近中段;4)右前斜足位(右肝位RAO 30°+Cau 20°-25°)观察左主干、左前降支近段和左回旋支及其分支;5)后前位足位(正足位AP+Cau 25°-35°)观察左主干、左前降支和回旋支近段分叉;6)左前斜足位(蜘蛛位“spider”位LAO40°-45°+Cau 30°)观察左主干及三分叉部位。

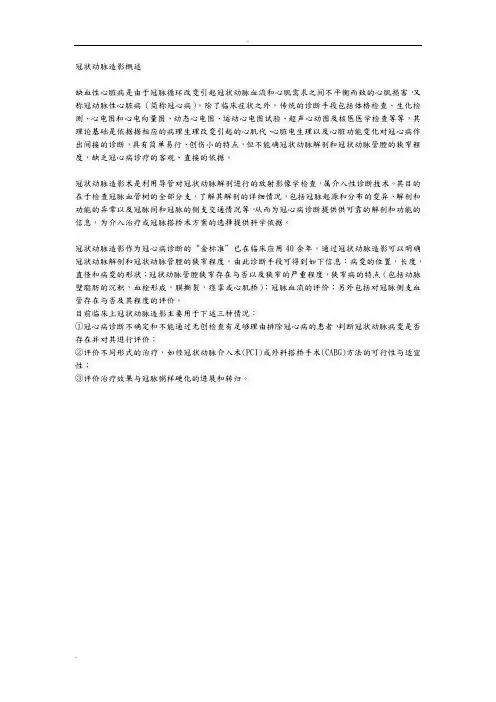

冠状动脉造影概述缺血性心脏病是由于冠脉循环改变引起冠状动脉血流和心肌需求之间不平衡而致的心肌损害,又称冠动脉性心脏病(简称冠心病)。
除了临床症状之外,传统的诊断手段包括体格检查、生化检测、心电图和心电向量图、动态心电图、运动心电图试验、超声心动图及核医医学检查等等,其理论基础是依据据相应的病理生理改变引起的心肌代、心脏电生理以及心脏功能变化对冠心病作出间接的诊断,具有简单易行、创伤小的特点,但不能确冠状动脉解剖和冠状动脉管腔的狭窄程度,缺乏冠心病诊疗的客观、直接的依据。
冠状动脉造影术是利用导管对冠状动脉解剖进行的放射影像学检查,属介入性诊断技术。
其目的在于检查冠脉血管树的全部分支,了解其解剖的详细情况,包括冠脉起源和分布的变异、解剖和功能的异常以及冠脉间和冠脉的侧支交通情况等,从而为冠心病诊断提供供可靠的解剖和功能的信息,为介入治疗或冠脉搭桥术方案的选择提供科学依据。
冠状动脉造影作为冠心病诊断的“金标准”已在临床应用40余年,通过冠状动脉造影可以明确冠状动脉解剖和冠状动脉管腔的狭窄程度,由此诊断手段可得到如下信息:病变的位置,长度,直径和病变的形状;冠状动脉管腔狭窄存在与否以及狭窄的严重程度,狭窄病的特点(包括动脉壁脂肪的沉积,血栓形成,膜撕裂,痉挛或心肌桥);冠脉血流的评价;另外包括对冠脉侧支血管存在与否及其程度的评价。
目前临床上冠状动脉造影主要用于下述三种情况:①冠心病诊断不确定和不能通过无创检查有足够理由排除冠心病的患者,判断冠状动脉病变是否存在并对其进行评价;②评价不同形式的治疗,如经冠状动脉介入术(PCI)或外科搭桥手术(CABG)方法的可行性与适宜性;③评价治疗效果与冠脉粥样硬化的进展和转归。
动画冠脉造影的原理冠状动脉造影的投照体位冠状动脉造影时,投照体位以图像增强器(image intensifier)的位置而定,即从图像增强器位置来观察心脏,而不是根据X线束的方位来定位。
常用术语RAO (右前斜位): 影像增强器在患者的右前位LAO (左前斜位): 影像增强器在患者的左前位CRA(头位): 影像增强器邻近患者的头部CAU(足位):影像增强器邻近患者的足部侧位: 影像增强器在患者的侧面体位示意图体位示意图冠状动脉投照体位及X线解剖左前斜位60°时,投照从心尖穿过,为心脏的正面观右前斜30°时,投照垂直通过心脏的长轴,为心脏的侧面观由于冠状动脉造影是一个二维平面图像,同一病变在两个互相垂直的投射体位才能充分地显示清楚。
冠状动脉造影是诊断冠状动脉粥样硬化性心脏病(冠心病)的一种常用而且有效的方法,是一种较为安全可靠的有创诊断技术,现已广泛应用于临床,被认为是诊断冠心病的“金标准”。
目录简介一.冠状动脉的正常解剖二.冠状动脉造影的适应证三.冠状动脉造影的禁忌证四.冠状动脉造影的术前准备五.冠状动脉造影的血管入路六.冠状动脉造影常用的投照体位展开简介一.冠状动脉的正常解剖二.冠状动脉造影的适应证三.冠状动脉造影的禁忌证四.冠状动脉造影的术前准备五.冠状动脉造影的血管入路六.冠状动脉造影常用的投照体位展开简介1959年美国克利夫兰医学中心的儿科医师Sones为一个有主动脉病变的患者做心脏造影的时候,利用特制的头端呈弧形的造影导管,误经肱动脉逆行送入主动脉根部,并将导管远端分别置于左、右冠状动脉口,将约30ml的造影剂直接注入左、右冠状动脉内而使其清晰显影,令人惊讶的是,患者并没有像预期的那样发生室颤,因为在这之前医疗界普遍认为向冠状动脉里注射造影剂是非常危险的(会引起室颤),从而开创了选择性冠状动脉造影术。
1964年,Sones完成了第一例经肱动脉切开的冠状动脉造影术。
1967年,Judkins采用穿刺股动脉的方法进行选择性冠状动脉造影,使这一技术进一步完善并得以广泛推广应用[1]。
目前冠状动脉造影是诊断冠状动脉粥样硬化性心脏病(冠心病)的一种常用而且有效的方法。
选择性冠状动脉造影就是利用血管造影机(图1),通过特制定型的心导管经皮穿刺入下肢股动脉,沿降主动脉逆行至升主动脉根部,然后探寻左或右冠状动脉口插入,注入造影剂,使冠状动脉显影(图2、图3)。
这样就可清楚地将整个左或右冠状动脉的主干及其分支的血管腔显示出来,可以了解血管有无狭窄病灶存在,对病变部位、范围、严重程度、血管壁的情况等作出明确诊断,决定治疗方案(介入、手术或内科治疗),还可用来判断疗效。
这是一种较为安全可靠的有创诊断技术,现已广泛应用于临床,被认为是诊断冠心病的“金标准”。
