第1篇一、基本概念与原理1. 请简述基尔霍夫电压定律和基尔霍夫电流定律，并举例说明它们在实际电路中的应用。
2. 什么是电路的节点？什么是电路的支路？请举例说明。
3. 什么是电路的等效电路？等效电路的目的是什么？4. 请解释电路的串并联关系，并说明它们在电路分析中的作用。
5. 什么是电路的功率？电路的功率可以分为哪几种？6. 什么是电路的阻抗？什么是电路的导纳？它们之间的关系是什么？7. 什么是电路的欧姆定律？请用公式表示。
8. 什么是电路的诺顿定理和戴维南定理？它们在电路分析中的应用是什么？9. 什么是电路的频率响应？请解释电路的幅频特性和相频特性。
10. 什么是电路的稳定性？请说明稳定性的重要性。
二、电路元件与特性1. 请简述电阻、电容和电感的基本特性及其在电路中的作用。
2. 什么是电阻的串联和并联？它们在电路分析中的影响是什么？3. 什么是电容的串联和并联？它们在电路分析中的影响是什么？4. 什么是电感的串联和并联？它们在电路分析中的影响是什么？5. 请解释电阻、电容和电感的损耗特性，并说明它们在实际电路中的应用。
6. 什么是电路的无源元件和有源元件？请举例说明。
7. 什么是电路的放大器？请简述放大器的分类和作用。
8. 什么是电路的滤波器？请简述滤波器的分类和作用。
9. 什么是电路的稳压器？请简述稳压器的原理和作用。
10. 什么是电路的保护元件？请举例说明。
三、电路分析与设计1. 请解释电路的时域分析和频域分析，并说明它们在电路分析中的区别。
2. 什么是电路的节点电压法？请举例说明其应用。
3. 什么是电路的回路电流法？请举例说明其应用。
4. 什么是电路的戴维南定理和诺顿定理？请举例说明其应用。
5. 请解释电路的等效电路变换，并说明其在电路设计中的作用。
6. 什么是电路的灵敏度分析？请举例说明其应用。
7. 什么是电路的稳定性分析？请举例说明其应用。
8. 请简述电路的反馈原理，并说明其在电路设计中的作用。
电路的3种工作状态电路是电子技术中的基础概念，它是由电子元件按照一定的组织方式连接而成的。
在电路中，电子元件起到连接、控制、放大、转换电信号的作用。
电路的工作状态主要有三种，分别是稳态、瞬态和暂态。
本文将分别介绍这三种工作状态。
一、稳态稳态是指电路中各个元件的电压、电流等物理量达到稳定的状态，不随时间变化。
在稳态下，电路中的电子元件的特性参数保持不变，电路中的电压、电流等物理量可以通过各种方法进行计算和分析。
稳态分析是电路设计和故障诊断的基础，因为在稳态下，电路中的各个元件工作可靠，电路的性能可以得到准确的评估。
稳态分析通常包括直流稳态分析和交流稳态分析。
直流稳态分析主要研究电路中直流电源和直流元件的工作情况，例如电阻、电容和电感等。
交流稳态分析则是研究电路中交流电源和交流元件的工作情况，例如电容、电感、电阻、二极管和晶体管等。
通过稳态分析，可以确定电路中各个元件的工作状态，为电路设计和故障排查提供参考。
二、瞬态瞬态是指电路中的各个元件在电路通电或断电的瞬间，电压、电流等物理量会发生短暂的变化。
在瞬态过程中，电路中的电子元件的特性参数不再保持稳定，而是随着时间的推移而发生变化。
瞬态分析主要研究电路中的电压、电流等物理量在瞬态过程中的变化规律。
瞬态分析对于电路设计和故障诊断同样重要。
在电路通电或断电瞬间，电子元件可能会受到电压过高或过低的冲击，从而造成元件损坏或工作不稳定。
通过瞬态分析，可以确定电路中各个元件在瞬态过程中的工作状态，为电路设计和故障排查提供参考。
三、暂态暂态是指电路中的各个元件在电路发生突变或干扰的瞬间，电压、电流等物理量会出现瞬时的变化。
暂态分析主要研究电路中各个元件在暂态过程中的响应和恢复情况。
在电路发生突变或干扰时，电子元件可能会受到电压幅度、频率等参数的变化，从而导致电路的工作状态发生变化。
暂态分析对于电路设计和故障诊断同样重要。
在电路发生突变或干扰时，电子元件的响应和恢复情况决定了电路的工作性能和稳定性。

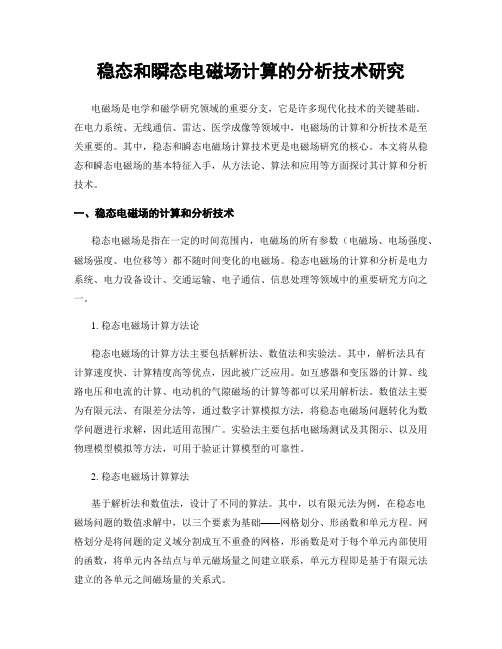

稳态和瞬态电磁场计算的分析技术研究电磁场是电学和磁学研究领域的重要分支，它是许多现代化技术的关键基础。
在电力系统、无线通信、雷达、医学成像等领域中，电磁场的计算和分析技术是至关重要的。
其中，稳态和瞬态电磁场计算技术更是电磁场研究的核心。
本文将从稳态和瞬态电磁场的基本特征入手，从方法论、算法和应用等方面探讨其计算和分析技术。
一、稳态电磁场的计算和分析技术稳态电磁场是指在一定的时间范围内，电磁场的所有参数（电磁场、电场强度、磁场强度、电位移等）都不随时间变化的电磁场。
稳态电磁场的计算和分析是电力系统、电力设备设计、交通运输、电子通信、信息处理等领域中的重要研究方向之一。
1. 稳态电磁场计算方法论稳态电磁场的计算方法主要包括解析法、数值法和实验法。
其中，解析法具有计算速度快、计算精度高等优点，因此被广泛应用。
如互感器和变压器的计算、线路电压和电流的计算、电动机的气隙磁场的计算等都可以采用解析法。
数值法主要为有限元法、有限差分法等，通过数字计算模拟方法，将稳态电磁场问题转化为数学问题进行求解，因此适用范围广。
实验法主要包括电磁场测试及其图示、以及用物理模型模拟等方法，可用于验证计算模型的可靠性。
2. 稳态电磁场计算算法基于解析法和数值法，设计了不同的算法。
其中，以有限元法为例，在稳态电磁场问题的数值求解中，以三个要素为基础——网格划分、形函数和单元方程。
网格划分是将问题的定义域分割成互不重叠的网格，形函数是对于每个单元内部使用的函数，将单元内各结点与单元磁场量之间建立联系，单元方程即是基于有限元法建立的各单元之间磁场量的关系式。
3. 稳态电磁场计算应用稳态电磁场的计算和分析技术，可以用于电力系统、电子通信、交通运输等领域。
如电网中变电站、电缆、线路等元件的电磁场计算；电动机、电磁波辐射、雷电、地磁场等领域中的电磁场模拟和分析；以及在电磁干扰和防护等方面的应用等。
二、瞬态电磁场的计算和分析技术瞬态电磁场是指在电磁场中存在瞬时变化（如电源的开关、短路故障、雷击等）时，电磁场的状态也发生瞬时变化的情况。
教案放大电路的基本分析方法第一章：放大电路概述1.1 放大电路的定义解释放大电路的基本概念强调放大电路在电子技术中的重要性1.2 放大电路的分类介绍放大电路的常见类型，如放大器、振荡器等分析不同类型放大电路的特点和应用1.3 放大电路的基本组成介绍放大电路的基本组成部分，如电源、输入电阻、输出电阻等强调各个部分在放大电路中的作用和重要性第二章：放大电路的静态分析2.1 静态分析的基本概念解释静态分析和动态分析的区别强调静态分析在放大电路中的重要性2.2 直流静态分析介绍直流静态分析的基本方法分析放大电路的直流工作点选择和稳定性2.3 交流静态分析介绍交流静态分析的基本方法分析放大电路的交流信号传输和响应特性第三章：放大电路的动态分析3.1 动态分析的基本概念解释动态分析和静态分析的区别强调动态分析在放大电路中的重要性3.2 瞬态分析介绍瞬态分析的基本方法分析放大电路在瞬态过程中的响应特性和稳定性3.3 稳态分析介绍稳态分析的基本方法分析放大电路在稳态过程中的信号传输和响应特性第四章：放大电路的频率特性分析4.1 频率特性分析的基本概念解释频率特性分析的含义和重要性强调放大电路在不同频率下的行为差异4.2 放大电路的频率特性介绍放大电路的频率特性的基本方法分析放大电路在不同频率下的增益和相位响应4.3 放大电路的带宽设计介绍放大电路的带宽设计方法和技巧强调带宽设计对放大电路性能的影响和重要性第五章：放大电路的误差分析和补偿5.1 误差分析的基本概念解释误差分析的含义和重要性强调放大电路中误差来源和影响因素5.2 放大电路的误差分析方法介绍放大电路的误差分析的基本方法分析放大电路中的静态误差、动态误差和温度误差等5.3 放大电路的补偿方法介绍放大电路的补偿方法和技巧强调补偿对放大电路性能的改善和稳定性的重要性第六章：放大电路的实际问题分析6.1 热噪声分析解释热噪声的产生原因及其对放大电路的影响介绍热噪声分析的基本方法6.2 闪烁噪声分析解释闪烁噪声的产生原因及其对放大电路的影响介绍闪烁噪声分析的基本方法6.3 非线性失真分析解释非线性失真产生的原因及其对放大电路的影响介绍非线性失真分析的基本方法第七章：放大电路的测试与调整7.1 放大电路的测试方法介绍放大电路的测试方法，如直流参数测试、交流参数测试等强调测试方法在放大电路调试中的重要性7.2 放大电路的调整技巧介绍放大电路调整的基本方法及技巧强调调整对放大电路性能的影响和重要性7.3 放大电路的性能评估介绍放大电路性能评估的基本方法分析评估结果对放大电路性能改进的指导意义第八章：放大电路的设计与应用实例8.1 放大电路的设计流程介绍放大电路设计的基本流程，如需求分析、电路设计、仿真与测试等强调设计流程在放大电路开发中的重要性8.2 放大电路应用实例分析分析放大电路在不同应用领域的实例，如音频放大器、无线通信放大器等强调应用实例在放大电路实际应用中的作用和重要性8.3 放大电路的优化与改进介绍放大电路优化与改进的方法和技巧强调优化与改进对放大电路性能提升的必要性第九章：放大电路的故障诊断与维修9.1 放大电路故障诊断的基本方法介绍放大电路故障诊断的基本方法，如观测法、信号注入法等强调故障诊断方法在放大电路维护中的重要性9.2 放大电路常见故障分析与维修分析放大电路常见故障的原因及其维修方法强调维修对放大电路正常运行的保障作用9.3 放大电路的可靠性提升介绍放大电路可靠性提升的方法和技巧强调可靠性提升对放大电路长期稳定运行的意义第十章：放大电路的未来发展趋势10.1 放大电路技术的发展趋势分析放大电路技术的未来发展趋势，如集成电路、新型材料等强调技术发展趋势对放大电路行业的影响和重要性10.2 放大电路应用领域的拓展分析放大电路在不同应用领域的拓展情况，如物联网、等强调应用领域拓展对放大电路市场需求的影响和重要性10.3 放大电路产业的机遇与挑战分析放大电路产业面临的机遇与挑战，如市场竞争、政策法规等强调应对策略对放大电路产业可持续发展的重要性重点和难点解析一、放大电路的分类及特点理解不同类型放大电路的原理和应用分析放大电路的优缺点二、放大电路的基本组成了解放大电路各组成部分的作用掌握各个元件参数对电路性能的影响三、静态分析和动态分析的方法学会静态和动态分析的基本步骤理解放大电路的工作点和频率响应四、频率特性分析分析放大电路的截止频率和带宽掌握滤波器和补偿技术五、误差分析和补偿方法识别放大电路中的主要误差源学会误差分析和补偿的技术六、实际问题分析探讨放大电路中的噪声问题和失真分析理解非线性失真的影响和测试方法七、测试与调整技巧学习放大电路的测试方法和参数掌握调整技巧以优化电路性能八、设计与应用实例分析分析实际应用中的放大电路设计探讨放大电路在不同领域的应用案例九、故障诊断与维修学习放大电路的故障诊断方法掌握维修技巧以提高电路可靠性十、未来发展趋势探讨放大电路技术的未来发展方向分析新兴应用领域对放大电路的影响本教案围绕放大电路的基本分析方法展开，从放大电路的基本概念、分类、组成到静态和动态分析，再到频率特性、误差分析、测试与调整、设计应用实例、故障诊断与维修，展望未来发展趋势。
电力系统的稳态和动态分析方法随着电力系统规模的不断扩大和智能化水平的不断提高，电力系统的稳态和动态分析方法也越来越成为电力工程研究的一个重要内容。
电力系统的稳态和动态分析方法是电力工程研究中的重要组成部分，本文将分别介绍稳态分析和动态分析的相关内容。
一、电力系统的稳态分析方法电力系统的稳态分析是指在电力系统运行稳定的条件下，利用电力系统的电路原理、物理量关系、稳态等方面的基本原理和理论来对电力系统进行分析和计算。
在电力系统的稳态分析中，常见的计算和分析方法有：节点电压法、潮流计算法、振荡能力计算法、暂态稳定计算法等。
1.节点电压法节点电压法的原理是将电力系统分为若干个节点，每个节点都有一个电压值，而连通节点的支路则称为分支。
通过节点电压法可以得到电力系统节点电压的取值以及各节点的功率平衡等数据，这些数据对于电力系统的计算和研究具有很大的意义。
2.潮流计算法潮流计算法是指通过潮流方程对电力系统中电能转移过程的计算和分析，从而得出系统中各个节点的电压和相应的重要参数，如线路功率、变压器参数、线路阻抗等。
潮流计算法对电力系统的负荷预测、电力系统可靠性分析和电能质量分析等方面都有重要的应用价值。
3.振荡能力计算法振荡能力计算法主要是针对电力系统因意外故障或突发事故等造成系统失稳而陷入大规模振荡的情况，通过让系统达到最大振荡能力或者避免系统失稳来保证电力系统的安全运行。
这种分析方法往往需要大量的计算和分析，因此计算的准确性和系统的可靠性既是前提也是目标。
4.暂态稳定计算法暂态稳定计算法是指在电力系统运行中出现暂态稳定现象时，通过各种加速运算的方法，对其进行分析和计算，以掌握系统的暂态稳定能力并给出进一步的控制策略。
二、电力系统的动态分析方法电力系统的动态分析是指在电力系统运行中，针对电力系统瞬态、短暂性的演化和变化，采用一系列数学模型和实验手段来考察电力系统动态特性的方法和技术手段。
在电力系统的动态分析中，常见的计算和分析方法有：瞬态分析法、频域分析法、时域分析法等。
ANSYS稳态和瞬态分析步骤简述稳态和瞬态分析是工程领域中常用的计算分析方法，用于对系统的运行状态和响应进行评估和优化。
本文将简述ANSYS软件中稳态和瞬态分析的步骤。
稳态分析通常用于评估系统在稳定运行情况下的性能。
稳态分析步骤主要包括几何创建、材料定义、加载和边界条件设定、求解和结果分析。
1.几何创建：稳态分析的第一步是通过ANSYS中的CAD工具创建系统的几何模型。
可以使用ANSYS自带的几何建模工具或导入外部CAD文件。
根据具体问题的要求，可以创建二维或三维模型。
2.材料定义：在稳态分析中，需要确定系统中各个组件的材料特性。
可以从ANSYS软件的材料库中选择标准材料，也可以自定义材料特性。
对于复杂材料特性的模拟，可以使用ANSYS中的材料建模工具进行进一步定义。
3.加载和边界条件设定：在进行稳态分析前，需要确定系统的加载和边界条件。
加载可以是体力加载（如重力、力、压力等）或表面力加载（如热通量、表面摩擦等）。
边界条件设定包括约束和支撑条件，如固定支座、滑动支座等。
4.求解：稳态分析中，需要对系统的方程进行求解，得到系统在稳态运行状态下的响应。
ANSYS中使用有限元法进行求解，将系统离散为有限个单元，并对每个单元进行数学建模，建立线性方程组。
然后采用迭代算法求解方程组，得到系统的稳态响应。
5.结果分析：稳态分析完成后，可以对求解结果进行分析和评估。
ANSYS提供了丰富的结果展示和分析工具，可以对应力、位移、应变等进行可视化展示，也可以进行数据提取和报表输出。
瞬态分析通常用于评估系统在动态或瞬时加载下的响应。
瞬态分析步骤与稳态分析类似，但在加载和求解方面略有不同。
1.几何创建：瞬态分析的几何创建步骤与稳态分析相同。
2.材料定义：瞬态分析时，需要对系统的材料特性进行定义，与稳态分析相同。
3.加载和边界条件设定：在瞬态分析中，加载可以是冲击、脉冲或周期性加载等。
边界条件设定与稳态分析类似。
4.求解：瞬态分析中，需要对系统的动态方程进行求解。
放大电路的瞬态分析与稳态分析对放大电路的研究，目前有稳态分析法和瞬态分析法两种不同的分析方法。
稳态分析法：也就是已讨论过的频率响应分析法。
该方法以正弦波为放大电路的基本信号，研究放大电路对不同频率信号的幅值和相位的响应（或叫做放大电路的频域响应）。
其优点是分析简单，便于测试；缺点是不能直观地确定放大电路的波形失真。
瞬态分析法：是以单位阶跃信号为放大电路的输入信号，研究放大电路的输出波形随时间变化的情况，它又称为放大电路的阶跃响应或时域响应。
此方法常以上升时间和平顶降落的大小作为波形的失真标志。
其优点是可以很直观地判断放大电路的波形失真，并可利用脉冲示波器直接观测放大电路瞬态响应。
在工程实际中，这两种方法可以互相结合，根据具体情况取长补短地运用。
单级放大电路的瞬态响应的上升时间放大电路的阶跃响应分析以阶跃电压作为放大电路的基本信号，图1表示一个阶跃电压，它表示为放大电路的阶跃响应主要由上升时间t r 和平顶降落来表示。
阶跃响应分析其目的是求出这两个参数，并可将它与稳态分析中参数相联系。
分析单级共射放大电路的阶跃响应时，可采用小信号等效电路，将阶跃电压可分为上升阶段和平顶阶段并按其特点对电路进行简化。
图1图 2阶跃电压中上升较快的部分，与稳态分析中的高频区相对应，可用RC低通电路来模拟，如图 2（a）所示。
由图可知式中V S是阶跃信号平顶部分电压值。
与时间的关系如图2（b）所示。
上式表示在上升阶段时输出电压v O随时间变化的关系。
输入电压v S在t=0时是突然上升到最终值的，而输出电压是按指数规律上升的，需要经过一定时间，才能到达最终值，这种现象称为前沿失真。
一般用输出电压从最终值的10%上升至90%所需的时间t r来表示前沿失真，t r称为上升时间。
由图2（b）经推导可得已知可得或可见，上升时间t r与上限频率f H成反比，f H越高，则上升时间愈短，前沿失真越小。
单级放大电路的瞬态响应的平顶降落阶跃电压的平顶阶段与稳态分析中的低频区相对应，所以可用如图1（a）所示RC 高通电路来模拟。
图1由图可得v O与时间t的关系如图1（b）所示。
由于电容C 的影响，,但输出电压是按指数规律下降的，这种现象称为平顶降落。
下面计算在某一时间间隔t p时的平项降落值。
在平顶阶段，时间常数，可得考虑到，可得由此可见，平顶降落与低频下限频率成正比，f L越低，平顶降落越小。
放大电路的瞬态分析与稳态分析方法比较瞬态分析法和稳态分析法虽然是两种不同的方法，但它们是有内在联系的，当放大电路的输入信号为阶跃电压时，在阶跃电压的上升阶段，放大电路的瞬态响应（上升时间）决定于放大电路的高频响应（f H）；而在阶跃电压的平顶阶段，放大电路的瞬态响应（平顶降落）又决定于放大电路的低频响应（f L）。
因此，一个频带很宽的放大电路，同时也是一个很好的方波信号放大电路。
在实用上常用一定频率的方波信号去测试宽频带放大电路的频率响应，如它的方波响应很好，则说明它的频带较宽。
必须指出，稳态分析法在放大电路的分析中仍占主导地位，这是因为：①任何周期性的信号都可分解为一系列的正弦波，因此放大电路分析的重点是正弦信号；②关于电路的分析和综合方法，在频域中比在时域中一般要成熟得多；③在瞬态计算极其复杂时，往往可根据稳态响应的研究来间接地对电路的瞬态响应得到一个定性的了解；④在反馈放大电路中，消除自激的补偿网络也是以频率响应为基础的。
多级放大电路及其耦合方式在许多应用场合，要求放大器有较高的放大倍数及合适的输入电阻、输出电阻，如用单级放大器很难达到要求。
因此，需要将多个不同组态的基本放大器级联起来，充分利用它们的特点，合理组合构成多级放大器，用尽可能少的级数，满足系统对放大倍数、输入电阻、输出电阻等动态指标的要求。
多级放大器中各级之间连接方式称为耦合方式。
级间耦合时，一方面要确保各级放大器有合适的直流工作点，另一方面应使前级输出信号尽可能不衰减地加到后级的输入。
常用的耦合方式有阻容耦合、直接耦合、变压器耦合和光电耦合等。
阻容耦合方式连接方式框图 阻容耦合的连接方框图如图1所示。
特点1. 由于电容器隔直流而通交流，所以各级的直流工作点相互独立，而且，只要耦合电容选得足够大，则较低频率的信号也能由前级几乎不衰减地加到后级，实现逐级放大。
2. 阻容耦合放大电路的低频特性差，不能放大变化缓慢的信号。
这是因为耦合电容对这类信号呈现出很大的容抗，信号的一部分甚至全部几乎衰减在耦合电容上。
3. 由于集成电路中制造大容量电容很困难，所以这种耦合方式不便于集成化。
直接耦合方式连接方式直接耦合是把前级的输出端直接或通过恒压器件接到下级输入端。
特点1. 这种耦合方式不仅可放大缓变信号，而且便于集成。
2. 由于前后级之间的直流连通，使各级工作点互相影响，不能独立。
因此，必须考虑各级间直流电平的配置问题,以使每一级都有合适的工作点。
图1给出了几种电平配置的实例。
图1图1 直接耦合电平配置方式实例(a) 垫高后级的发射极电位；(b) 稳压管电平移位；(c) 电阻和恒流源电平移位；(d) NPN、PNP管级联3. 存在零点漂移，即前级工作点随温度的变化会被后级传递并逐级放大，使得输出端产生很大的漂移电压。
显然，级数越多，放大倍数越大，则零点漂移现象就越严重。
因此，在直接耦合电路中，如何稳定前级工作点，克服其漂移，将成为至关重要的问题。
4. 具有良好的低频特性，可以放大变化缓慢的信号。
光电耦合及光电耦合器光电耦合是以光信号为媒介来实现电信号的耦合和传递的，因其抗干扰能力强而得到越来越广泛的应用。
实现光电耦合的基本器件是光电耦合器。
光电耦合器光电耦合器将发光元件（发光二极管）与光敏元件（光电三极管）相互绝缘地组合在一起，如图1（a ）所示。
发光元件为输入回路，它将电能转换成光能；光敏元件为输出回路，它将光能再转换成电能，实现了两部分电路的电气隔离，从而可有效地抑制电干扰。
在输出回路常采用复合管（也称达林顿结构）形式以增大放大倍数。
光电耦合器的传输特性如图1（b ）所示，它描述当发光二极管的电流为一个常量I D 时，集电极电流i C 与管压降v CE 之间的函数关系，即（1）在c-e 之间电压一定的情况下，i C 的变化量与i D 的变化量之比称为传输比CTR ，即（2）不过CTR 的数值比小得多，只有0.10.5。
光电耦合放大电路光电耦合放大电路如图1所示。
图中信号源部分可以是真实的信号源，也可以是前级放大电路。
当动态信号为零时，输入回路有静态电流I D ，输出回路有静态电流I C ，从而确定出静态管压降V CE 。
当有动态信号时，随着i D 的变化，i C 将产生线性变化，电阻R c 将电流的变化转换成电压的变化。
当然，v CE 也将产生相应的变化。
由于传输比的数值较小，所以一般情况下，输出电压还需进一步放大。
实际上，目前已有集成光电耦合放大电路，具有较强的放大能力。
图1 光电耦合器及其传输特性(a) 内部组成(b) 传输特性在图1所示电路中，若信号源部分与输出回路部分采用独立电源且分别接不同的“地”，则即使是远距离信号传输，也可以避免受到各种电干扰。
变压器耦合方式1、电路将放大电路前级的输出端通过变压器接到后级的输入端或负载电阻上，称为变压器耦合。
图1所示为变压器耦合共射放大电路，R L既可以是实际的负载电阻，也可以代表后级放大电路，图（b）是它的交流等效电路。
(a) 电路(b) 交流等效电路图1 变压器耦合共射放大电路2、特点图21）由于变压器是靠磁路耦合，所以它的各级放大电路的静态工作点相互独立。
2）它的低频特性差，不能放大变化缓慢的信号。
3）不能集成化。
4）可以实现阻抗变换，因而在分立元件功率放大电路中得到广泛应用。
在图2电路中，设负载为R折合到原边的等效电阻为R L，变压器原边线圈L匝数N1,副边线匝数N2，于是有对于图1（a) 所示电路，可得电压放大倍数上式表明，只要适当选择匝数比，就能得到所需的电压放大倍数。
并在匹配得当时，负载可以获得足够大的功率。
在集成功率放大电路产生之前，几乎所有的功率放大电路都采用变压器耦合的形式。
而目前，只有在集成功率放大电路无法满足需要的情况下，例如需要输出特大功率或实现高频功率放大时，才考虑用分立元件构成变压器耦合放大电路。
多级放大电路的动态分析1、多级放大器的级间关系：在多级放大器中，后级电路相当于前级的负载，前级负载是后级放大器的输入电阻；前级相当后级的信号源，后级信号源内阻为前级的输出电阻。
2、n 级放大器的动态指标a、总电压放大倍数：可见，n 级放大器的总电压放大倍数为各级电压放大倍数的乘积。
b、多级放大器的输入电阻：多级放大器的输入电阻就是第一级的输入电阻R i1，在计算R i1时应将后级的输入电阻R i2作为其负载电阻。
c、多级放大器的输出电阻：多级放大器的输出电阻就是最末级的输出电阻R o n。
不过在计算R o n时应将前级的输出电阻R o(n–1)作为其信号源内阻，即多级放大电路的频率响应定性分析设一个n 级放大电路各级的电压放大倍数分别、、…、，则该电路的电压放大倍数对数幅频特性和相频特性表达式为设组成两级放大电路的两个单管放大电路具有相同的频率响应，；即它们的中频电压增益，下限频率，上限频率；故整个电路的中频电压增益当时，，且，所以图1说明增益下降6dB，并且由于和均产生+45°的附加相移，所以产生90°附加相移。
根据同样的分析可得，当f =f H1时，增益也下降6dB，且所产生的附加相移为–90°。
因此，两级放大电路和组成它的单级放大电路的波特图如图1所示。
根据截止频率的定义，在幅频特性中找到使增益下降3dB的频率就是两级放大电路的下限频率f L和上限频率f H，如图中所标注。
显然，f L> f L1(f L2)，f H< f H1(f H2)。
因此，两级放大电路的通频带比组成它的单级放大电路的通频带要窄。
以上结论具有普遍意义。
对于一个n 级放大电路，设组成它的各级放大电路的下限频率为f L1、f L2、…、f，上限频率为f H1、f H2、…、f Hn，通频带为f bw1、f bw2、…、f bwn；设该多级放大Ln电路的下际频率为f L，上限频率为f H，通频带为f bw，则本章小结•半导体三极管是由两个PN结组成的三端有源器件。
有NPN型和PNP型两大类，两者电压、电流的实际方向相反，但具有相同的结构特点，即基区宽度薄且掺杂浓度低，发射区掺杂浓度高，集电区面积大，这一结构上的特点是三极管具有电流放大作用的内部条件。
•三极管是一种电流控制器件，即用基极电流或发射极电流来控制集电极电流，故所谓放大作用，实质上是一种能量控制作用。
