建筑物通风与空气调节设计规范1. 前言建筑物通风与空气调节设计是保障建筑物内空气质量和人员舒适度的重要因素。
本文将从通风系统设计、空气质量要求、节能措施以及维护管理等方面，介绍建筑物通风与空气调节的设计规范。
2. 通风系统设计2.1 通风系统组成建筑物通风系统主要由送风设备、回风设备、空气处理设备和风道系统组成。
设计中应确保通风系统的合理布局和运行效率，避免漏风、冷风直吹以及房间间隔风量不均等问题。
2.2 通风系统布局通风系统的布局应根据建筑物内部空间划分以及风向、风速等环境因素进行合理规划。
在设计中，应注意通风系统与建筑结构、室内装修以及消防通道和电缆走道的衔接，确保系统运行的安全性和无干扰性。
2.3 风道设计风道是通风系统中负责输送空气的管道，其设计应符合通风效果和节能要求。
在设计中，应合理选择风道材料，确保风阻小、密封性好，并采取适当的断面形式和弯头设计，以减小阻力、噪音和压力损失。
3. 空气质量要求3.1 室内空气污染防控建筑物内部存在着各种室内空气污染源，如装修材料、甲醛、二氧化碳等。
设计中应合理选择材料，并采取有效的通风系统设计，确保室内空气质量达到国家相关标准，保障人员身体健康。
3.2 温湿度控制建筑物内部温湿度的控制对于人员的舒适度和工作效率至关重要。
设计中应合理选择空调设备和通风系统，确保温湿度在规定范围内，避免出现过冷、过热、过湿或过干等情况。
3.3 噪音控制通风系统运行过程中产生的噪音会对人员的生活和工作产生干扰。
设计中应采取合适的措施，如选择低噪音设备、设置噪音隔声措施等，以减少噪音对人员的影响。
4. 节能措施4.1 设备能效设计通风与空气调节系统的设备能效对于建筑物整体能耗具有重要影响。
设计中应选择高效设备，并合理进行匹配，降低能耗。
4.2 空调节能措施空调系统是建筑物能耗较大的设备之一，设计中应合理选择空调模式、温度设定，并采用节能控制策略，如夜间自动关机、定时调整温度等，以降低空调能耗。
《建筑设备》课程教学大纲课程代码：120132013课程英文名称：Building Equipment课程总学时：48 讲课：48 实验：0 上机：0适用专业：建筑学大纲编写（修订）时间：2017.11一、大纲使用说明建筑设备是建筑类专业的一门专业基础课，在建筑安装安装工程的基础知识，本课程介绍了建筑给排水工程、燃气热媒、通风空调的基本概念、基本功能和组成。
通过本课程的学习，使学生掌握建筑给排水、采暖通风与空气调节、电气工程的基本理论、基本知识和基本技能；并能熟练的阅读水电、暖通工程图；熟悉水电及消防的设计、施工规范；了解燃气供应及建筑防火的初步知识。
（六）课程考核方式1.考核方式：考查2.成绩构成：本课程的总成绩主要由两部分组成：出勤及课堂提问。
（七）参考书目1.《建筑设备》清华大学编中国建筑工业出版社，2007二、中文摘要建筑设备是建筑类专业的一门重要的基础课。
通过学习建筑设备课程是学生学习和掌握建筑设备的基本知识和技术，了解建筑设备的功能和用途。
使学生掌握有关室内外给水、排水、暖通、空调等的基本概念、系统分类组成、工作原理，掌握系统中各组成部分的作用、安装方式以及相关的各种建筑构造，掌握建筑设备系统设计的一般原则和基本要求；使学生在建筑专业操作中具有协调建筑设备与建筑主体之间关系的能力；能设计简单的设备系统。
第01部分给水排水工程总学时(单位：学时):4 讲课:4 实验:0 上机:0具体内容:（1）给水系统；（2）用水量；（3）取水工程；（4）净水工程。
第02部分给水管道材料、配件及设备总学时(单位：学时):4 讲课:4 实验:0 上机:0 具体内容:（1）管道材料；（2）管道配件及附属设备。
第03部分建筑给水工程总学时(单位：学时):8 讲课:8 实验:0 上机:0 具体内容:（1）建筑给水系统分类；（2）建筑给水系统的组成；（3）建筑给水方式以及管道布置。
第04部分消防给水工程总学时(单位：学时):8 讲课:8 实验:0 上机:0 具体内容:（1）城市消防给水系统；（2）建筑消防给水系统。
第一章绪论第一节空气调节技术的发展概况1.1.1 空气调节技术简史1901年，威利斯.开利（willis H.Carrier）图1-01在美国建立世界上第一所空调试验研究室。
1902年7月17日开利博士在一家印刷厂设计了世界公认的第一套科学空调系统。
1906年，开利博士获得了“空气处理装置”的专利权，这就是世界上第一台喷淋式空气洗涤器（Spray Type Air Washer）即喷水室图1-02。
1911年12月，开利博士得出了空气干球、湿球和露点温度间的关系，以及空气显热、潜热和比焓值间关系的计算公式，绘制了湿空气焓湿图图1-03焓湿图得到了美国机械工程师协会（缩写ASME）的工程师们的广泛认可，成为空调行业最基本的理论，成为今日所有空调计算的基础，它是空气调节史上的一个重要里程碑。
[在这里插一句：现在开利博士发明的这种传统的常规空调方式正在接受挑战，一种叫“温湿度独立控制空调系统”的非常节能的空调方式正在逐步形成其独立的理论，也将成为空调发展史上的一个里程碑。
（书上第七章也有简单介绍）当然它的理论仍然是建立在开利博士的理论基础之上的]。
1922年，开利博士还发明了世界上第一台离心式冷水机组图1-04。
开利博士－“空调之父”，被美国“时代”杂志评为20世纪最有影响力的100位名人之一。
开利的介绍1904年身为纺织工程师的克勒谋（Stuart W. Cramer）[他是一位对空调发展史产生一定影响的人物，是一位多面手工程师〕图1-05他负责设计和安装了美国南部约1/3纺织厂的空调系统，系统共包括了60项专利。
1906年5月，克勒谋在一次美国棉业协会（American Cotton Manufacturers Association,缩写ACMA）的会议上正式提出了“空气调节”（Air Conditioning）术语，从而为空气调节命名。
condition vt调节，使达到所要求的情况，限制，以…为（先决）条件。
室内给水管道应选用耐腐蚀和安装方便可靠的管材，可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管、经可靠防腐处理的钢管。
塑料管的主要优点：1，化学稳定性好，不受环境因素和管道内介质组分的影响，耐腐蚀性好；2导热系数小，热传导率低，绝热保温，节能效果好；3水利性能好，管道内壁光滑，阻力系数小，不易积垢，管内流通面积不随时间发生变化，管道阻塞几率小；4，相对于金属管材，密度小，材质轻，运输安装方便，灵活便捷，容易维修；5，可自然弯曲或具有冷弯性能，可采用盘管供货方式，减少管接头数量。
塑料管的主要缺点：1，力学性能差，抗冲击性不佳，刚性差，平直行差，因而管卡及吊架设置密度高；2，阻燃性差，大多数塑料制品可燃，且燃烧时热分解，会释放出有毒气体和烟雾；3热膨胀系数大，必须十分强调伸缩补偿。
焊接钢管有镀锌钢管（白铁管）和非镀锌钢管（黑铁管）之分给水附件分为配水附件和控制附件两大类。
流速式水表按翼轮构造不同分为旋翼式和螺翼式；按其计数机件所处状态分为干式和湿式。
卫生器具一般要求耐腐蚀、不透水、耐磨损、表面光滑、便于清扫，常用材料有陶瓷、搪瓷生铁、塑料、水磨石、不锈钢、复合材料等。
大便器分为坐式大便器、蹲式大便器、大便槽三种。
小便器分为挂式、立式、小便槽三类。
给水系统的组成：1，引入管（指从室外给水管穿越建筑物承重墙或基础将水引入室内的管段，也成进户管）；2,水表节点（是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称）；3，给水管道（包括水平干管、立管、支管）；4，配水装置和用水设备；5，给水附件（指给水管道上的阀门、止回阀等）；6升压和贮水设备（当室外给水管网压力不足或要求供水压力稳定，确保供水安全可靠时，设置水泵、气压给水设备和水池、水箱等增压贮水设备）。
给水方式的基本类型：1，直接给水方式；2，设水箱的给水方式；3，设水泵的给水方式；4，设水泵和水箱的给水方式；5，气压给水方式；6,分区给水方式；7，分质给水方式。

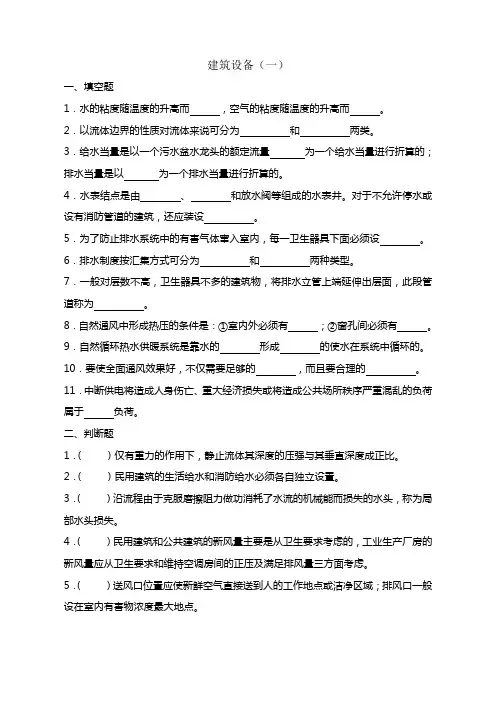

建筑设备（一）一、填空题1．水的粘度随温度的升高而，空气的粘度随温度的升高而。
2．以流体边界的性质对流体来说可分为和两类。
3．给水当量是以一个污水盆水龙头的额定流量为一个给水当量进行折算的；排水当量是以为一个排水当量进行折算的。
4．水表结点是由、和放水阀等组成的水表井。
对于不允许停水或设有消防管道的建筑，还应装设。
5．为了防止排水系统中的有害气体窜入室内，每一卫生器具下面必须设。
6．排水制度按汇集方式可分为和两种类型。
7．一般对层数不高，卫生器具不多的建筑物，将排水立管上端延伸出层面，此段管道称为。
8．自然通风中形成热压的条件是：①室内外必须有；②窗孔间必须有。
9．自然循环热水供暖系统是靠水的形成的使水在系统中循环的。
10．要使全面通风效果好，不仅需要足够的，而且要合理的。
11．中断供电将造成人身伤亡、重大经济损失或将造成公共场所秩序严重混乱的负荷属于负荷。
二、判断题1．（）仅有重力的作用下，静止流体其深度的压强与其垂直深度成正比。
2．（）民用建筑的生活给水和消防给水必须各自独立设置。
3．（）沿流程由于克服磨擦阻力做功消耗了水流的机械能而损失的水头，称为局部水头损失。
4．（）民用建筑和公共建筑的新风量主要是从卫生要求考虑的，工业生产厂房的新风量应从卫生要求和维持空调房间的正压及满足排风量三方面考虑。
5．（）送风口位置应使新鲜空气直接送到人的工作地点或洁净区域；排风口一般设在室内有害物浓度最大地点。
6．（）制冷剂是在压缩式制冷系统中进行压缩、冷凝、蒸发三个主要热力过程。
7．（）最基本的电路是由电源、负载和导线组成。
8．（）导线截面的选择必须按发热条件选择，它是导线必须保障的安全条件。
9．（）感温探测器可作为前期报警、早期报警，适用要求火灾损失小的重要地方。
10．（）提高功率因数能充分利用发电设备和提高输电效率。
提高功率因数的常用方法是并联电力电容器。
三、单项选择题1. 在能量方程式中表示单位重量流体动能的项，它的几何意义是（）。
建筑物室内空气调节规范要求与设备选择室内空气质量对人们的健康和舒适至关重要，而建筑物室内空气调节规范和设备选择在保障室内空气质量方面起着至关重要的作用。
在本文中，我们将深入探讨建筑物室内空气调节方面的规范要求以及正确的设备选择方法。
一、室内空气调节规范要求1. 温度控制规范室内温度控制是室内空气调节中的重要环节之一。
根据相关规范要求，室内空气温度应保持在舒适范围内，通常为22℃-26℃。
在不同环境条件下，如高温地区或寒冷地区，温度调节要根据当地气候特点合理调整，以确保人们的舒适感。
2. 湿度控制规范适当的室内湿度能够有效改善空气质量，并对人们的健康和舒适产生积极影响。
常规要求室内湿度应保持在40%-60%之间。
过低或过高的湿度都会导致不适或滋生细菌、霉菌等有害物质。
3. 新风换气规范室内空气质量的好坏与是否有足够新鲜空气流通密切相关。
规范要求应根据建筑物的用途和人员密度，定期进行新风换气，以保证室内空气的新鲜度。
通常每小时应换气3-10次，具体要根据建筑物的具体情况而定。
4. 空气过滤规范空气中的灰尘、颗粒物、细菌等对人的健康有害。
因此，规范要求建筑物室内空气应进行过滤处理，以提高空气质量。
在选择过滤器时，应根据过滤效率、使用寿命和维护成本等因素进行综合考虑。
二、设备选择方法1. 空调系统选择空调系统是室内空气调节中最核心的设备之一。
在选择空调设备时，应根据建筑物的使用需求、面积和功能要求等因素进行综合考虑。
一般情况下，中央空调系统适用于大型建筑物，分体空调系统适用于中小型建筑物。
2. 新风系统选择新风系统能够为室内提供新鲜空气，起到保持空气质量的作用。
在选择新风系统时，应考虑新风量、能耗和噪音等因素。
同时，还需根据建筑物的使用需求，选择合适的换气方式，如机械式换气或自然通风。
3. 空气净化设备选择空气净化设备可以有效去除室内空气中的颗粒物、有害气体和异味等。
在选择空气净化设备时，应关注其过滤效率、噪音和能耗等方面。
建筑结构设计：公共建筑的设备有哪些？公共建筑中的建筑设备主要包括采暖通风、空气调节以及电器照明等。
考虑要点：恰当安排设备用房，解决好建筑、结构与设备上的各种矛盾，注意减噪、防火、隔热。
结合设备课程，了解采暖、空调、照明各种系统的选型原则和适用范围。
1.采暖系统采暖系统主要有热水和蒸汽两种，热水系统舒适、稳定，没有爆冷暴热现象。
适用于居住建筑和托幼。
蒸汽系统加热快，冷却也快，适用于间歇采暖建筑如学校、会堂、剧场。
2.空调系统在现代建筑中，常要求装设空调设备，以便调节室内温度、湿度、风速与洁净度，从而可保持室内有良好的空气环境和适宜的温度。
集中空调服务面大，设备固定，机房集中，管理方便，风速及噪声低，但机房大，风道粗，层高要求大，风量不易调节，运行费用大，不适用于小风量的复杂空间。
高速诱导系统，由于室内空气能就地处理，房间之间无污染问题，卫生条件较好。
这种系统的送风量相对较少，因此风道断面较小，并能省掉回风管道。
但这种系统由于风速偏高，产生的噪声也大，须采取有效的减噪措施。
每台诱导器的作用深度一般在6m以内较为有效，目前宾馆采用较多。
风机盘管系统，由风机和盘管组合而成的空调设备，盘管风机的形式有立式和卧式两种。
室温可调，适用于空间复杂、灵活并需调温的建筑（如宾馆、实验室）。
无论采取哪种空调形式，都有一个气流组织问题。
一般应做到把处理好的空气，送到人们活动或逗留的区域，并使整个活动区域的气流，保持均匀、温度和舒适合理的温度标准和一定的速度及洁净度，并能及时地排出污浊的空气。
3.人工照明人工照明应满足以下几个方面的要求，即：保证一定的照度、适宜的亮度分布和防止眩光的产生，选择优美的灯具形式和创造一定的灯光艺术效果。
考虑人工照明时，应注意解决眩光的问题，通常采用加大灯具保护角、控制光源不外露等方法作为防止产生眩光的措施。
此外，还可以采取提高光源的悬挂高度、选用间接照明和漫射照明等减弱眩光的措施。
人工照明可分为一般照明、局部照明与混合照明三种形式，接受光的情况，又可分为直接照明、办直接照明、漫射照明、半间接照明与间接照明。
