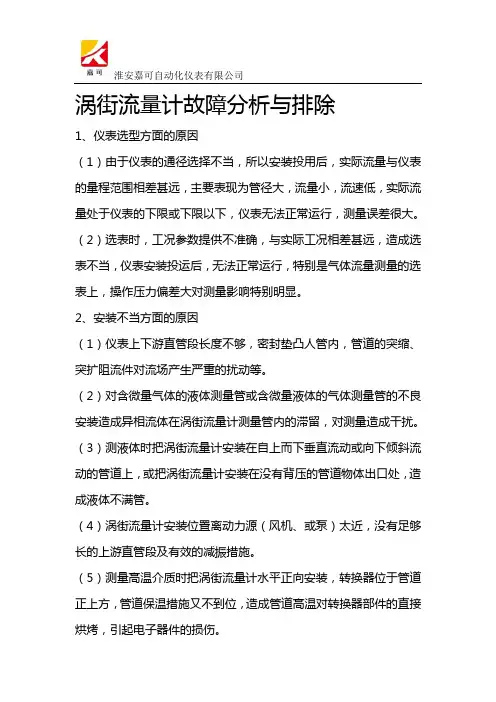

淮安嘉可自动化仪表有限公司涡街流量计故障分析与排除1、仪表选型方面的原因（1）由于仪表的通径选择不当，所以安装投用后，实际流量与仪表的量程范围相差甚远，主要表现为管径大，流量小，流速低，实际流量处于仪表的下限或下限以下，仪表无法正常运行，测量误差很大。
（2）选表时，工况参数提供不准确，与实际工况相差甚远，造成选表不当，仪表安装投运后，无法正常运行，特别是气体流量测量的选表上，操作压力偏差大对测量影响特别明显。
2、安装不当方面的原因（1）仪表上下游直管段长度不够，密封垫凸人管内，管道的突缩、突扩阻流件对流场产生严重的扰动等。
（2）对含微量气体的液体测量管或含微量液体的气体测量管的不良安装造成异相流体在涡街流量计测量管内的滞留，对测量造成干扰。
（3）测液体时把涡街流量计安装在自上而下垂直流动或向下倾斜流动的管道上，或把涡街流量计安装在没有背压的管道物体出口处，造成液体不满管。
（4）涡街流量计安装位置离动力源（风机、或泵）太近，没有足够长的上游直管段及有效的减振措施。
（5）测量高温介质时把涡街流量计水平正向安装，转换器位于管道正上方，管道保温措施又不到位，造成管道高温对转换器部件的直接烘烤，引起电子器件的损伤。
淮安嘉可自动化仪表有限公司3、流体方面的原因（1）被测流体不是均匀的单相流体，可能是脉动流，也可能是混相流，致使旋涡分离不稳定，输出信号波动大。
（2）流体中夹杂着块状固体、长纤维或带状物等。
高速运动的块状固体撞击发生体和检测元件，严重时可能损坏发生体和检测元件；长纤维和带状物缠绕发生体、检测元件，破坏卡曼涡街稳定分离，干扰检测元件稳定工作。
经长期工作，流体内的脏物在测量管内壁和检测元件表面的附着、沉积，改变了测量管和发生体的几何尺寸参数，仪表的测量误差增大，降低了检测元件的灵敏度，信号幅值减小，进而引起检测元件的失效。
4、环境方面原因环境中的腐蚀性气体、潮气的长期侵蚀会引起检测元件的绝缘电阻下降，以及部分电子元件、接线端子、接地端子的腐蚀，使接插件接触电阻增大，传输信号被衰减。
气体涡街流量计的故障分析及排除1.测量不准确如果气体涡街流量计测量结果偏差较大或不准确，可能是由于以下原因导致的：（1）气体密度变化：气体密度的变化会对涡街流量计的测量结果产生影响。
此时可以通过在气体涡街流量计前安装密度传感器，实时监测气体的密度，并与测量结果进行修正。
（2）传感器损坏：传感器的损坏会导致测量结果的不准确。
可以使用标准流量仪器对涡街流量计进行重新校准，或更换损坏的传感器。
（3）流体非均匀：当流体的流速分布不均匀时，会影响涡街流量计的测量结果。
此时可以通过增加流体均匀性的措施，如加装耳管、锥形收缩管等，来改善流体的流动性。
2.涡街传感器损坏涡街传感器损坏可能是由控制系统故障、电压异常、灰尘等原因导致的。
此时可以采取以下措施进行排除：（1）检查电气连接：检查涡街传感器与控制系统之间的电气连接是否良好，是否有松动或断开的情况。
（2）清洁涡街传感器：如果涡街传感器表面有灰尘或污垢，可以使用清洁剂或软布轻轻擦拭。
（3）更换涡街传感器：如果以上方法无效，可能是涡街传感器本身损坏，需要更换为新的传感器。
3.信号干扰（1）检查电磁场干扰：如果周围有强磁场或电磁干扰源，可以更改涡街流量计的安装位置，尽量远离干扰源。
（2）检查接地情况：确保涡街流量计的接地良好，避免静电干扰。
（3）使用屏蔽电缆：选择带有屏蔽层的电缆，减少信号干扰的影响。
4.温度、压力变化引起的故障（1）温度补偿：在安装涡街流量计时可以安装温度传感器，通过测量温度并进行补偿，减小温度变化对测量结果的影响。
（2）压力补偿：对于压力变化带来的误差，可以通过增加隔板厚度、调整隔板形状等方法来进行补偿，减小压力变化对测量结果的影响。
综上所述，气体涡街流量计的故障分析及排除方法主要包括测量不准确、涡街传感器损坏、信号干扰、温度压力变化等方面。
在排除故障时，可以根据实际情况综合运用各种方法，保证气体涡街流量计的正常工作及准确测量。
涡街流量计常见故障以及维修方法1）涡街流量计不适宜安装在强振动的场合是应用者广为熟知的，但在磁场频繁变化的场合，涡街流量传感器会测出高于正常值的信号输出。
实践证明，在无气体流动的现场，当涡街流量传感器处于变化的磁场中时在磁场变化的瞬间，涡街流量计传感器会感应出一个错误信号而输出，当变化结束，仪表处于一个稳定的磁场时，仪表则会输出一个正常信号。
2）焦炉煤气因出厂时温度高，湿度大，因此在气体输送过程中会有水分存在。
气体流动带动水分往复波动，从而形成脉动流。
涡街流量传感器处于这种流体状态时输出数据忽大忽小控制工程网版权所有，根本无法反映生产状况。
3）由于焦炉煤气多杂质，易结晶，杂质凝结于传感头，从而造成计量失准。
温度升高时，杂质挥发，灵敏度增加，信号增强；相反则降低。
从而造成数据不稳定。
4）仪表接线过程中压线不实，从而造成传输过程中信号的时断时续。
5）仪表接地线不符合规范要求，从而使强电中的50Hz 干扰进入，当正常信号高于50Hz 时输出正常信号，反之则会输出错误信号。
解决办法：1）在仪表安装、连接过程中，应确保每一个环节的准确无误，其中包括安装前对现场的考察、安装过程中仪表接线、系统接地线等方面控制工程网版权所有，从而确保检测到真实数据并能够准确输出。
2）对于运行中的计量系统可采用“双轨计量控制工程网版权所有，对比确认的方法，以及“替代法”对运行中的计量仪表故障进行确认和排除。
3）定期对仪表进行整体清洗，必要时可对仪表的传感头部分进行吹扫，避免杂质在传感头处的凝结。
寒冷的季节在计量直管段及仪表部分加伴热装置也有利缓解杂质在计量仪表处的凝结。
4）定期对管道进行排水，特别是直管段前的水分，依据具体情况设置专人定期排放，尽可能降低计量管段中的水分，最大限度的排除流体中的脉动。
5）加强对涡街流量计计量系统数据的管理，设置定时打印功能，依据打印数据结合生产状况对仪表的运行进行分析。
涡街流量计常见问题：1、涡街流量计使用中无流量，却有流量输出？1.1是否有振动?处理：轻微振动: a: 调整N、Bb: 调整TLA严重振动: a: 加装避振橡胶软接头b: 用水泥墩支撑避振c: 移动位置、远离振动源1.2是否有50Hz干扰?处理：可靠接地仪器实测：用频率测试仪实测，对于脉冲输出型，可直接测量负端P，频率计是否有50Hz干扰：对于电流输出型，可测试COM1与PLS端。
同样可测试出是否有50Hz干扰。
1.3接线是否有误？处理：用万用表检查接线，对于分离型，着重检查专用电缆线的接线是否正确。
2、涡街流量计使用中有流量，却无信号输出？2.1接线是否正确?处理：更正检测方法:用万用表测量电源线正、负极性是否正确专用电缆线是否接线正确，二端头应送传感器，四端头应送转换器2.2流量太小，不符合流量计工作要求处理：采用缩管或更换通经较小的流量计。
检测方法：详细询问设计部门。
3、涡街流量计使用中小流量时信号不稳定3.1选型是否有问题？处理：出现此类大管径通小流量的状况。
更换合适口径的流量计，采用缩管的方法以提高流体流速。
3.2发生体与壳体的间隙是否有固体异物卡住？处理：一般该种情况出现较少那么就应该拆卸流量计检查清除。
建议送公司修理。
3.3工艺管道是否有问题？处理：加长前、后直管段。
我们说，旋涡流量的正常使用，是有条件的。
这就是：流量、前直管段、后直管段。
如果前直管段上有截止阀、调节阀等装置，更应有较长直管段。
处理：重新安装，保证同心。
安装工艺如果不能达到要求，也可能出现该种信号不稳定的状况，这主要是密封垫片安装时应同心，密封垫片应比流量计内经稍大。
4、涡街流量计使用误差较大4.1工作电压是否正常？接地系统是否良好？50Hz工频干扰，应尽力排除。
如良好接地不能消除，则将流量计移位置试验，直至排除。
对于杂散电场干扰如串接电机、电焊机、氩弧焊等应远离。
4.2工艺管道是否符合要求？订货咨询表提供的参数是否有错？测量一般气体或饱和蒸汽、过热蒸汽是否带补偿（温压）？电磁流量计典型故障诊断及处理1. 无流量输出。
涡街流量计测量误差原因分析流量计常见问题解决方法1、涡街流量计选型。
从涡街流量计的技术来说，一般一个口径一个流量范围，所以在选择涡街流量计的时候，确定要供应精准的参数，这样才可以选到合适口径的涡街流量计。
假照实在涡街口径和管道不能匹配，建议接受变径方式解决。
2、流量波动情况。
有客户反映，流量计在测量的时候，会发生波动，首先涡街流量计安装的时候必需保证前后直管段，前10D 后5D的直管段，才能保证流量测量的稳定性。
3、参数整定方向的因素：由于参数过错，致使外表指示有误，参数过错使得二次外表满度频率核算过错，满度频率相差不多的使得指示长时间禁绝，实践满度频率大干核算的满度频率的使得指示大范围动摇，无法读数，而材料上参数的不一致性又影响了参数的终断定，终经过从头标定联系彼此对比断定了参数，处理了这一疑问。
4、涡街流量计旋涡发作体迎流面聚积的影响，假如被测流体中存在黏性颗粒，便可能会渐渐聚积在旋涡发作体迎流面上，使其几许形状和尺度发作更改，因此流量系数也相应更改，因此在运用中要注意整理。
5、温度和压力对测量的影响，蒸汽的时候尤其紧要。
蒸汽分为过热蒸汽和饱和蒸汽，不同的温度压力，蒸汽的密度是不同的，所以在测量的时候，建议配温度和压力变送器。
现场的工况不同，所选用的流量计也不同,宏仪自动化仪表，专业生产各种流量计等仪表，有专业的人士现场进行引导使用安装，欢迎您的选购！流量计腐蚀性介质的流量测量流量计测量的介质有很多种类，有一般型也有腐蚀性，针对腐蚀性介质，在流量计选择上确定要做到防腐蚀耐腐蚀的处理。
下面我来为讲解下关于流量计腐蚀性介质的流量测量，说明如下：1、腐蚀现象腐蚀是金属在其环境中由于化学作用而受到破坏的现象。
一切金属与合金对于某些特定环境可以是耐腐的，但是在另一些环境中却对腐蚀又很敏感。
一般来说，对于全部坏境都耐腐蚀的工业用金属材料是不存在的。
2、腐蚀性介质对流量测量仪表的损害介质的腐蚀性对流量测量仪表是个严重威逼：a.腐蚀性介质将流量测量仪表与介质直接接触的关键零部件腐蚀，使之损坏，失去功能。
涡街流量计故障和排除方法涡街流量计是一种广泛应用的流量计，适用于各种介质的流量计量。
然而，在使用过程中，涡街流量计可能会出现故障，影响计量精度和系统稳定运行。
本文将介绍涡街流量计的常见故障及其排除方法。
常见故障1.测量不准确测量不准确是涡街流量计最常见的故障之一。
这可能是由于涡轮受到污物、气泡等影响，导致涡轮的转速不均匀或停止转动而引起的。
此外，如果安装环境的温度、压力和流速等偏离了流量计的测量范围，也会导致测量不准确。
2.信号不稳定信号不稳定是指涡街流量计传感器输出的信号变化幅度较大，不稳定，可能出现不规则的跳动或漂移。
这可能是由于传感器线路接触不良、信号干扰或传感器电源问题等原因引起的。
3.堵塞问题如果流量计上方或下方的管道安装位置选择不当，可能会表现出一些堵塞现象。
此外，如果介质中含有颗粒物或污垢，也会导致涡街流量计的管道堵塞。
排除方法1.清洁涡街流量计测量不准确的解决方法是清洁涡街流量计，可使用蒸馏水或专业清洁剂进行清洗。
按照使用说明进行操作，将涡街流量计拆下来，彻底清洗残留物，然后重新安装。
清洁时应注意不要损坏其内部部件和密封性。
2.检查涡街流量计的安装流量计的安装位置、安装环境的温度、压力、流速等都会影响其测量结果。
因此，如果测量不准确，应检查涡街流量计的安装位置，以确保它在正确的环境中工作。
3.检查传感器电路对于信号不稳定的故障，可以检查传感器线路连接是否稳定、传感器电源是否正常、信号接地是否良好等。
如果发现线路不正常，应及时更换线路或维修线路连接，确保传感器电路正常。
4.清理管道如果堵塞问题是由于管道位置选择不当或介质中含有颗粒物或污垢导致的，可以更改管道的位置或清理管道，确保涡街流量计的正常使用。
清洁时应使用安全可靠的工具，避免损坏管道和流量计。
总结涡街流量计是一种重要的流量计量设备，广泛应用于各种场景中。
然而，由于操作不当或其他原因，涡街流量计可能出现故障。
本文介绍了涡街流量计的常见故障及其排除方法，希望对读者在实际使用中有所帮助。
涡街流量计常见故障以及维修方法
涡街流量计是一种常见的流量测量仪表，适用于许多工业领域。
然而，由于各种原因，涡街流量计可能会出现故障，这将影响到工业生产的正常运转。
下面是一些常见的涡街流量计故障及其维修方法。
1. 信号输出异常。
涡街流量计在使用过程中，可能出现信号输出异常的情况，如输出信号波动较大、偏差较大等。
此时可以检查是否存在外界干扰，如电磁干扰等。
如确认是仪表本身的问题，可以检查电路板是否损坏，或者检查传感器是否损坏，需要更换受损部件。
2. 温度漂移。
涡街流量计在使用过程中，可能会出现温度漂移的问题，导致仪表测量精度下降。
此时可以检查是否需要重新校准涡街流量计，或更换温度传感器。
3. 堵塞。
涡街流量计在使用过程中，可能会出现堵塞的情况，影响流量计的测量精度。
此时可以清洗涡街流量计内部的管道，以确保畅通无阻。
4. 过载。
涡街流量计在使用过程中，可能会出现过载的情况，导致仪表失灵或烧坏。
此时需要检查过载保护装置是否正常工作，或者更换适当的过载保护装置。
总之，涡街流量计是一种非常重要的工业测量仪表，在使用过程中可能会出现各种故障。
通过及时的检查和维修，可以确保涡街流量计的正常运转，保障工业生产的顺利进行。
- 1 -。
涡街流量计常见故障及解决办法故障一、管道中有介质流动而无信号输出或瞬时流量无显示解决办法：1.线路接线及电源电压是否合理，确定管道中真的有总流量，且高于能测总流量低限，查验小总流量切去值的设置能否过大。
2.路接线及电源电压合理，将敏感度电位器及变大倍率电位器顺时针调到底。
假如总流量仍无显示，累积量又无变化，说明线路板不太好，则需拆换变大板。
如果有数据信号输出，则应查验管道中物质总流量能否超出涡街流量传感器的能测总流量范围;3.如物质总流量在能测范围内，说明控制器的感测器头敏感度已偏低，需重新调整敏感度;查验控制器好坏。
将感测器头两导线从变大板上拆下，用万用表测量感测器头两导线之间的电阻值和感测器头两导线分别对外壳的电阻值，都应高于2MΩ，不然需拆换传感头;4.应器没有问题，则查验压力变送器和铂热电阻能否损坏，假如也没有问题，则可分辨智能流量积算仪损坏故障二、管道中没有介质流动而有信号输出或瞬时流量有显示解决办法：1.先要确定管路内的确沒有物质游动或扰动，查验管路振动强度是不是过大，若震动大请依照以下方式2.避震：在蒸汽流量计中上游2D处另装管路支点;在考虑接管标准的前提条件下，另装胶管过分;3.敏感度电阻器反方向调节直至没有信号輸出或瞬时总流量回零才行，调节电阻器时，应尽量迟缓一些。
每调节5度角时，要停顿十秒钟以上，便于观查輸出是不是回零。
故障三、信号輸出不规则、不稳定或瞬时总流量不稳定解决办法：1.查验管路中物质总流量是不是高于控制器的可测总流量范围;如果物质总流量在可测范围内，查验前后接管段是不是符合要求，而且确定管路中物质是不是处于平稳游动状态，管路内无两相流或脉动流现象;2.管路振动强度是不是过大，若过大请按故障2中的方式解决;查验仪表周围是不是有较强电干扰信号，若有加强屏蔽和接地;查验控制器是不是被玷污、返潮、损伤、导线松动，若请来清洗或更换控制器，紧固导线;3.控制器安装是不是同心或密封垫是不是凸入管内，若有安装情况，调节密封垫内径;查验控制器敏感度的高低，调节敏感度;查验工艺流程是不是平稳，调节安装位置;4.发生体上是不是有缠绕物;查看管路内是不是存在气穴现象，若有降低水流量，提升管内压力。
涡街流量计常见问题及处理方法流量计维护和修理保养（一）现象：管道中无流量时，流量显示不为0、解决方法：1、检查接地是否良好。
2、检查增益是否太高。
3、检查管道震动是否严重，必要时在流量计相近垂直于管道和旋涡发生体轴线方向支撑管道。
（二）现象：管道中有流量，但显示为0、解决方法：1、首先确认流量值是否在下限以下或靠近下限相近。
2、检查流量传感器/温度传感器/压力传感器连接是否良好。
3、将增益提高察看。
4、察看温度、压力是否显示正常。
按传感器检测方法检测流量/温度/压力传感器电路检查。
（三）现象：流量显示不稳定。
解决方法：1、首先确认是否流量本身不稳定，适当调高时间常数。
2、检查流量是否在下限相近。
3、检查管道震动是否严重，必要时加支撑。
（四）现象：电流输出不正确。
解决方法：1、首先确认二次表量程与大流量一致，判定电流输出是否正常也以此为准。
2、检测电流输出回路（进入工程师菜单）。
3、检查电流回路负载电阻是否小于大负载电阻值600欧姆。
（五）现象：流量显示随流量变化，但与实际流量不符。
解决方法：1、检查仪表机号和位号是否对应正确，注意不同机号的仪表不能错装。
2、检查仪表常数仪表数值是否与铭牌一致。
3、在测量方式为质量流量和标准体积流量时，检查介质工况温度和压力是否与设计选型时相差太多，假如差别很大，须按实际的工况条件计算修改相应的参数（工况密度、标况密度、大流量、小流量等）。
4、检查前后直管段是否充分要求。
5、检查仪表安装是否对中。
6、检查管道内径是否与仪表内径一致。
7、检查密封垫片，不能探入管道内。
8、检查管道内壁是否光滑。
9、检查安装角度和方向是否正确，介质流向是否与箭头一致。
10、检查测量介质是否有双相流存在，如在湿蒸汽中加一个水分分别器去掉小水滴，在气体中用一个合适的过滤器去掉固体颗粒等。
11、检查流量是否在下限相近，流量低于下限不能精准稳定测量。
12、依照检查传感器，检测电容和绝缘电阻值是否在规定的范围内。
管道设计与口径选择
涡街流量计也称之为旋涡流量计或卡门涡街流量计。
综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点
仪表的口径的选择，根据流量范围来确定。
不同口径涡街流量仪表的测量范围是不一样的。
即使同一口径流量表，用于不同介质时，它的测量范围也是不一样。
实际可测的流量范围需要通过计算确定，因此用户需要根据自身的用气量选择涡街流量计的口径。
如果随着规模的壮大用气量急剧增加，但是管道口径不变，导致涡街流量计长时间超量程工作，从而会使计量不准确。
也有用户采用较大的口径计量较小流量，这样会出现漏频现象，导致计量偏小。
因此，在选择涡街流量计口径时要根据用户的生产实际来确定，同时管道设计应严格按照流量计的安装要求进行。
涡街流量计对管道设计有较高要求（如直管道要求、同径度要求等），若管道设计不能满足涡街流量计的安装要求，其计量特性就会产生较大偏差。
环境
涡街流量计的安装环境：
1.安装位置的前后必须有足够的直管段
2.可以水平、垂直或其他位置安装，但测量液体时如果是垂直安装，应使液体自下向上流动
3.要安装在没有冲击和管道振动的管线上，蒸汽管路要装安装支架
4.应尽量避免周围有高温热辐射源，也应避开环境温度变化大的地方。
适合测量饱和蒸汽、气体、过热蒸汽、低粘度液体。
涡街流量计的工作原理决定其抗震性能较差，在其使用过程中应特别注意流量计的避震。
可以采用外部的消震措施（如支架固定管道、采用橡胶软垫等）消震，如果震动强烈应找出震动源加以解决或变动管道。
由于涡街流量计中转换器部分属于电子元器件，温湿度对其影响较大。
电子元器件在过高的温度下也容易损坏，尤其是一体型的涡街流量计对温度更应严格把握。
湿度过高同样也会造成电子元件的故障，特别是电流输出方式，正、负接线端子之间由于水的导电而形成旁路电流，会造成无流量有信号的现象。
外界电磁干扰
电源频率对涡街流量计的影响也较为严重。
我国大部分采用50Hz交流电供电，电源中的50Hz 有时也会进入涡街流量计的输出频率中，导致计量增加，尤其是大口径涡街流量计。
针对这种情况，一般采用接地等方法解决。
除电源本身干扰外，一些用电设备会产生高频干扰，而且这些干扰存在于供电电源线路中，无法采用调整流量计的方法解决，只能从源头上杜绝。
如电池充电器、变压器、电焊机等用电设备所产生的高频谐波都会使流量计无流量有信号或
流量增大。
在流量计出现问题时不要忽略这些影响因素。
其他
涡街流量计传感器为三线制：电源、信号、电源地。
采用三芯屏蔽电缆。
屏蔽线在传感器一端接外壳地。
不得在二次仪表端接大地。
三芯分别接电源、信号、（Ω）电源地。
变送器为两线制：采用二芯电缆，涡街“+”、“-”端子分别接+24V及测试仪表信号输入“+”端，信号“-”端与24VDC“-”端链接，该回路输出4~20mA
流量计的接线错误在流量计使用过程中也经常出现，这种问题通过仔细阅读产品说明书或咨询成丰仪表就可以解决。
流量计内的涡发生体出现问题则比较复杂。
压电晶体置于涡发生体内，首先需要通过电容值测量法判断压电晶体是否损坏。
若放大器及压电晶体都完好无损，那就要检查压电晶体与壳体之间的间隙是否被细微颗粒卡住，发生体上是否被纤维物缠绕。
如果存在这些问题，在生产工艺条件允许的情况下，应尽可能开大流量，用木槌在流量计下部的焊台上垂直敲击，以便高速流体所产生的负压将细微固体颗粒带走；或者拆下涡发生体进行清洗。
