取样台帐试验单位：、龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页粗集料试验台账试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填报人：复核人：试验室主任：细集料试验台账试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填报人：复核人：试验室主任：钢筋（原材/焊接）试验台账试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填表人：复核人：试验室主任：无侧限抗压强度试验台帐试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填表人：复核人：试验室主任：水泥砂浆试件强度试验台帐试验单位龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填表人：复核人：试验室主任：水泥（常规）试验台账试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填表人：复核人：试验室主任：水泥密度、比表面积试验原始记录压实度检测台帐试验单位：哈尔滨市第一市政工程公司绥满高速辅道工程D3标工地试验室第页，共页填表人：复核人：试验室主任：回弹法混凝土强度检测试验台账试验单位：第页，共页填表人：复核人：试验室主任：钢筋保护层厚度检测试验台账试验单位：第页，共页填报人：复核人：试验室主任：D3标试验室试验检测项目汇总表试验单位：哈尔滨市第一市政工程公司绥满高速辅道工程D3标工地试验室第页，共页填报人：复核人：试验室主任：汇总月份：年月A6标试验室抽检不合格项目汇总表试验单位：龙山洗洛至里耶公路改建工程A6标工地试验室第页，共页填报人：复核人：试验室主任：仪器设备使用记录仪器设备维修记录第页，共页标准试验试验台账试验单位：龙山洗洛至里耶公路改建工程A6标试验室第页，共页土工试验取样台帐表龙山洗洛至里耶公路改建工程A6标工地试验室承包单位：山东通达路桥工程有限公司监理单位：江苏兆信工程监理咨询有限公司（注：本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待你的好评与关注！）。

附件
工地试验室图表附图
附图12 工地试验人员胸卡
附表
试验室基本配置一览表
附表1
方可正式开展试验检测工作。

2. 工地试验室主任、技术负责人须持有试验检测工程师证书，所有从事试验检测工作的人员必须持证上岗。

工地试验室设备档案卷内目录清单格式
附表2
仪器设备管理卡
附表3
仪器设备使用记录表
附表4
合同号：设备名称和管理编号：
仪器设备出入库台账
附表5
混凝土试件养护入/出库记录台帐
附表6合同号:第页
标准养护室温湿度环境记录表
附表7
药品出入库登记表
附表8
样品出入库登记表
附表9
附表10一、土工试验
二、沥青试验
三、水泥试验
四、岩石试验
五、金属试验
六、水质分析试验
七、无机结合料试验
八、集料试验
九、现场试验
十、桥梁试验
十一、配合比试验
不合格品报告登记表
附表11
土的击实试验（ JJ0103）
附表12中标单位：合同号：
试验编号：
第 17 页
第 18 页
挖坑及钻芯法测定路面厚度试验（JJ1401）
附表13中标单位：合同号：试验编号：
希望以上资料对你有所帮助，附励志名言3条：
1、上帝说：你要什么便取什么，但是要付出相当的代价。

2、目标的坚定是性格中最必要的力量源泉之一，也是成功的利器之一。

没有它，天才会在矛盾无定的迷径中徒劳无功。

3、当你无法从一楼蹦到三楼时，不要忘记走楼梯。

要记住伟大的成功往往不是一蹴而就的，必须学会分解你的目标，逐步实施。

第 21 页。

工地实验室规划

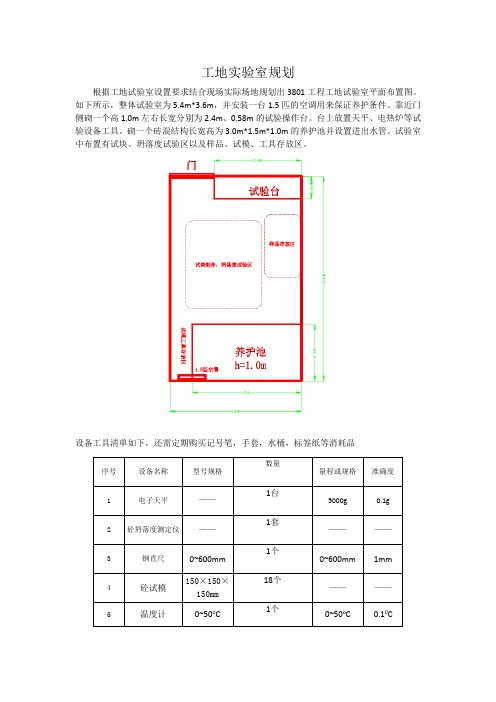

根据工地试验室设置要求结合现场实际场地规划出3801工程工地试验室平面布置图。

如下所示，整体试验室为5.4m*3.6m，并安装一台1.5匹的空调用来保证养护条件。

靠近门侧砌一个高1.0m左右长宽分别为2.4m、0.58m的试验操作台。

台上放置天平、电热炉等试验设备工具。

砌一个砖混结构长宽高为3.0m*1.5m*1.0m的养护池并设置进出水管。

试验室中布置有试块、坍落度试验区以及样品、试模、工具存放区。

设备工具清单如下，还需定期购买记号笔，手套，水桶，标签纸等消耗品。

工地试验室图表附件：工地试验室图表附图1：XXX工地试验室组织机构框图附图2：XXX工地试验室试验检测流程框图附表1：试验室基本配置一览表XXX公路XXX合同段工地试验室（中标单位全称）近期彩照姓名：XXX试验人员胸卡附表工地试验室是在施工现场建立的，主要用于对材料和施工工艺进行检测和评估。

为了保证试验结果的准确性和可靠性，试验室需要有一定的组织机构和基本配置。

附图1展示了XXX工地试验室的组织机构框图，包括各试验检测室的负责人和相关人员。

根据项目实际情况，各试验检测室可以适当调整。

附图2展示了XXX工地试验室的试验检测流程框图，包括取样、登记样品、检测、数据处理、结论判定、复检、编写报告、授权批准、通知和资料存档等步骤。

附表1列出了高等级公路、一般项目和办公室等各试验检测室的基本配置要求，包括面积、室内配备和设备等。

除此之外，工地试验室还需要注意三色标识、试验人员胸卡和试验室基本配置等方面的要求，具体见附图3-10和附表1.总之，工地试验室的建立和管理需要严格按照规范要求进行，以确保试验结果的准确性和可靠性。

试验项目记录表钢筋力学性能试验根据GB/T228.1-/T232-2010标准进行焊接钢筋力学性能试验，试验项目包括JJ0503b、JJ0511a、JJ0501d、JJ0503a、JJ0519、JJ0520、JJ0510、JJ0509和JJ0515.标识编码进行试验项目标识编码，包括JJ0301a、JJ0306、JJ0304、JJ0302、JJ0305b、JJ0305c、JJ0305a和JJ0303.进行试验项目标识编码，包括JJ1001a、JJ1001b和JJ1001c。

进行试验项目标识编码，包括JJ0601a。

无机结合料试验进行水质分析试验，试验类型为无机结合料，试验序号为1.进行无机结合料稳定土中灰剂量的测定试样（EDTA法）试验，试验序号为1和2.进行无机结合料稳定土的击实试验，试验序号为3、4和5.进行无机结合料稳定土的无侧抗压强度试验，试验序号为6.进行无机结合料稳定土含水量试验，试验方法包括烘干法和酒精法，试验序号为7和8.进行无机结合料稳定材料振动压实试验，试验序号为9和10.进行石灰化学分析试验（简易法），试验序号为11.进行石灰品质试验，试验序号为12.进行粉煤灰品质试验，试验项目包括物理性能和比表面积，试验序号为13、14和15.集料试验进行集料试验，试验类型为集料，试验项目包括粗集料及集料混合料的筛分试验（水洗法）、粗集料及集料混合料的筛分试验（干筛法）、粗集料密度及吸水率试验（网篮法）、粗集料堆积密度及空隙率试验、粗集料含泥量及泥块含量试验、水泥混凝土用粗集料针片状颗粒含量、粗集料压碎值试验、粗集料磨耗试验（洛杉矶法）、粗集料软弱颗粒及有机物含量试验、粗集料磨光值试验、粗集料坚固性试验、粗集料密度及吸水率试验（容量瓶法）、粗集料含水率试验和混合料试验。

一、土工室二、集料室三、力学室四、现场检测室六、化分室（一）七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。

各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。

⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。

⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。

⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。

4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。

4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。

4.3 房屋建设⑴、方向：房屋一般南北朝向。

⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。

⑶、净高：一般不低于2.6m。

⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。

一、土工室二、集料室三、力学室四、现场检测室六、化学分析室七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。

各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。

⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。

⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。

⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。

4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。

4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。

4.3 房屋建设⑴、方向：房屋一般南北朝向。

⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。

⑶、净高：一般不低于2.6m。

⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。
