F防排烟系统验收资料

防排烟、空调通风系统验收常见问题在建筑、商业、办公场所等场所中，防排烟、空调通风系统是很重要的设备，能够保障场所内空气质量、保障人员的生命安全。

为了确保这些系统的正常运转并符合相关标准，必须进行验收。

在验收中，会出现一些常见问题，本文将探讨这些问题及其解决方法。

防火防排烟系统验收常见问题问题一：火灾处理方式与要求是否符合防排烟系统的技术标准？解决方法：验收时需详细了解人员疏散方案以及防火防排烟系统的技术要求，例如是否满足建筑内隔烟、封闭空间、安装防火门、设置排烟通道等方面的要求。

问题二：系统的设计方案是否符合建筑的实际情况？解决方法：对建筑进行详细测量分析，结合建筑物的用途和功能，判断系统的排风、送风装置和管路、设备的配置和设置位置是否符合相关标准和技术要求。

问题三：防排烟主机的检测方法和设备位置是否符合标准？解决方法：防排烟主机应当按要求进行检测，以确保其结构、排烟量、防火性能等方面的性能符合要求。

同时，在计算风量时需考虑阻力系数、管道长度等因素。

设备的设置位置也需要符合相关标准和规范要求。

问题四：系统的控制方式和操作图是否符合建筑物防火要求？解决方法：系统的控制方式和操作图需要与实际情况相结合，从易操作、可靠性、防止误操作等角度出发，确保在火灾发生时能够快速正确地启动系统，保护人员的生命安全。

空调及通风系统验收常见问题问题一：空调通风系统的管道、设备是否完好？解决方法：在验收空调通风系统时需仔细检查其管道、设备是否完好。

如有出现问题及时进行维修等相应工作。

问题二：通风系统的质量是否符合要求？解决方法：在确定通风系统的质量时要看其过滤器的效率、风机的空气量、回风口的密闭性等方面是否符合规定。

问题三：空调系统的制冷量是否符合实际需求？解决方法：验收时需仔细查看空调系统的制冷量是否能够满足实际需求，以便在日后的使用中不出现因制冷量不够而无法满足需求的情况。

问题四：通风系统的噪声是否符合要求？解决方法：在验收通风系统时需关注其噪声是否达到规定标准要求，否则会对场所内的工作和生活产生影响。

消防排烟管道验收标准消防排烟管道验收标准主要包括以下内容：1. 外观质量：管道表面应平整，无损坏，接管合理，连接处无明显缺陷。

2. 风管吊装：吊装风管允许偏差为3/1000，且不应大于20mm。

3. 漏风量测试：主、干管漏风量测试应不大于相关规定。

4. 外观检查：支架形式、位置应符合设计要求，间距应均匀，允许偏差为30mm。

5. 风管法兰：矩形法兰的四角应焊接螺栓，两对角线长度应相等。

6. 排烟管道的横截面积：为保证管道内空气流动速度稳定，其横截面积不应小于排烟设备出口面积的倍。

7. 垂直度测试：在管道安装完毕后，应对其垂直度进行测试，确保符合要求。

8. 防晃支架：当水平悬吊的主、干管道长度超过20m时，应设置防晃支架。

9. 支架间距：管道安装时，支架间距应符合相关规定。

10. 承重吊架：承重吊架的受力应与管道的走向一致。

11. 支吊架固定：支吊架的固定应牢固、平整，与管道接触良好。

12. 连接法兰：连接法兰时应保证平行、严密，并设置螺栓固定。

13. 波纹补偿器安装：波纹补偿器安装时应与管道保持同轴，不得偏斜。

14. 柔性短管：柔性短管的安装应松紧适度，防止对设备造成损坏。

15. 检查孔：在便于操作的位置设置检查孔，确保管道内部清洁。

16. 通风、空气调节系统的风管安装前应进行清洗，确保内部无杂物。

17. 风管安装完成后，应进行漏风量测试，确保符合要求。

18. 排烟口应安装在相应的防烟分区内，并满足设计位置要求。

19. 防火阀的安装位置应符合设计要求，并贴邻被保护对象（距防火墙或防火隔断墙不超过200mm）。

20. 防排烟系统的风机应满足设计的风量、风压及功率要求，并具有消防排烟使用的明显标志。

21. 排烟管道和正压送风管道均应作绝热处理，且防排烟管道铁皮厚度应满足高压风管厚度要求。

22. 检查防烟分区的设置、围合是否满足要求，确保排烟口安装在相应的防烟分区内且与设计位置一致。

23. 在验收过程中，应对各系统按比例进行抽查，确保系统正常运行。

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

防排烟系统施工验收及维护管理要求01施工要求1、排烟防火阀1）型号、规格及安装的方向、位置应符合设计要求。

2）阀门应顺气流方向关闭，防火分区隔墙两侧的排烟防火阀距墙端面不应大于200mm。

3）手动和电动装置应灵活、可靠，阀门关闭严密。

4）应设独立的支、吊架，当风管采用不燃材料防火隔热时，阀门安装处应有明显标识。

2、风口1）送风口、排烟阀或排烟口的安装位置应符合标准和设计要求，并应固定牢靠，表面平整、不变形，调节灵活；排烟口距可燃物或可燃构件的距离不应小于1.5m。

3、手动驱动装置1）常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面1.3m~1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。

4、挡烟垂壁1）型号、规格、下垂的长度和安装位置应符合设计要求。

2）活动挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm，由两块或两块以上的挡烟垂帘组成的连续性挡烟垂壁，各块之间不应有缝隙，搭接宽度不应小于100mm。

3）活动挡烟垂壁的手动操作按钮应固定安装在距楼地面1.3m~1.5m之间便于操作、明显可见处。

5、排烟窗1）型号、规格和安装位置应符合设计要求。

2）安装应牢固、可靠，符合有关门窗施工验收规范要求，并应开启、关闭灵活。

3）手动开启机构或按钮应固定安装在距楼地面1.3m~1.5m之间，并应便于操作、明显可见。

4）自动排烟窗驱动装置的安装应符合设计和产品技术文件要求，并应灵活、可靠。

6、风机1）风机的型号、规格应符合设计规定，其出口方向应正确，排烟风机的出口与加压送风机的进口之间的距离应符合相关规定。

（送风机的进风口不应与排烟风机的出风口设在同一面上。

当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m）2）风机外壳至墙壁或其他设备的距离不应小于600mm。

风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）通风机安装检验批质量验收记录表GB50243-2002通风机安装检验批质量验收记录表GB50243-2002通风与空调设备安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）020338□□通风与空调设备安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）020338□□工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002。

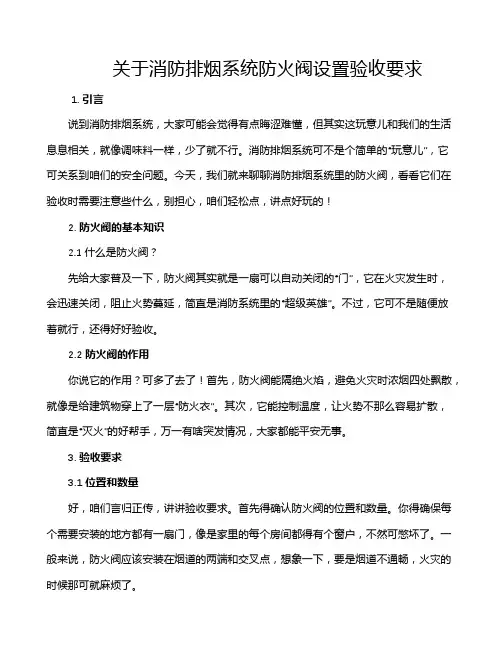

关于消防排烟系统防火阀设置验收要求1. 引言说到消防排烟系统，大家可能会觉得有点晦涩难懂，但其实这玩意儿和我们的生活息息相关，就像调味料一样，少了就不行。

消防排烟系统可不是个简单的“玩意儿”，它可关系到咱们的安全问题。

今天，我们就来聊聊消防排烟系统里的防火阀，看看它们在验收时需要注意些什么，别担心，咱们轻松点，讲点好玩的！2. 防火阀的基本知识2.1 什么是防火阀？先给大家普及一下，防火阀其实就是一扇可以自动关闭的“门”，它在火灾发生时，会迅速关闭，阻止火势蔓延，简直是消防系统里的“超级英雄”。

不过，它可不是随便放着就行，还得好好验收。

2.2 防火阀的作用你说它的作用？可多了去了！首先，防火阀能隔绝火焰，避免火灾时浓烟四处飘散，就像是给建筑物穿上了一层“防火衣”。

其次，它能控制温度，让火势不那么容易扩散，简直是“灭火”的好帮手，万一有啥突发情况，大家都能平安无事。

3. 验收要求3.1 位置和数量好，咱们言归正传，讲讲验收要求。

首先得确认防火阀的位置和数量。

你得确保每个需要安装的地方都有一扇门，像是家里的每个房间都得有个窗户，不然可憋坏了。

一般来说，防火阀应该安装在烟道的两端和交叉点，想象一下，要是烟道不通畅，火灾的时候那可就麻烦了。

3.2 材料和性能接下来，材料和性能得过关！防火阀可不是随便哪块板子都能替代的，得是经过严格检验的优质材料。

你知道，防火阀的耐火极限可不低，得至少能撑得住一段时间，给大家逃生留条活路。

验收的时候，记得查查有没有合格证，别让那些不靠谱的产品混进来。

4. 安装与调试4.1 安装注意事项再来说说安装，防火阀的安装得精细，这不是“糊涂虫”能干的活！你得保证它的密封性，确保在火灾发生时，能真正发挥作用。

安装的时候，防火阀的运行方向一定要对，万一装反了，那可就成了“摆设”，根本没用。

4.2 调试过程调试也是不可忽视的环节。

安装完后，得好好测试一下，确保它在发生火灾时能正常工作。

这就像是买新车得试驾，开起来顺不顺，得让它过个水。

附录四—F防（排）烟系统施工安装质目录防(排)烟系统质量保证资料核查表编号：F-1第册第页图纸会审记录编号：1注：设计修改应由设计单位另发变更通知单。

表内不够填写时，可附后。

第册第页设计变更明细表编号：2注：后附设计变更通知单份第册第页技术交底记录编号：3第册第页施工技术核定单编号：4第册第页施工组织设计（方案）编号：5注：如本页不够填写，可后附。

第册第页开工报告编号：6第 册第 页设备、材料相关证件汇总表编号：7第册第页设备开箱检查记录编号：8第册第页材料检查记录编号：9第册第页消防配电线路敷设检查记录编号：10消防配电线路隐蔽验收记录编号：11第册第页防(排)烟系统风管及配件制作检查记录表编号：F-2注：（1）* 右侧空栏内，填写风管直径（或边表）数值如300、500等。

（2）序号2、10两项，按规范要求作目测检查。

第册第页防(排)烟系统风管及配件安装检查记录表编号：F-3第册第页防(排)烟系统风管防腐施工记录编号：F-4防(排)烟系统送风口、排烟口安装检查记录编号：F-5第册第页续表编号：F-5第册第页防(排)烟系统阀门安装检查记录编号：F-6第册第页防(排)烟系统风管隐蔽工程验收记录编号：F-7第册第页防(排)烟系统风机基础复测记录编号：F-8第册第页防(排)烟系统风机安装检查记录编号：F-9第册第页防(排)烟系统通风管网技术试验记录编号：F-10第册第页防(排)烟系统风口风量试验记录编号：F-11防(排)烟系统风机试验记录编号：F-12第册第页防(排)烟系统风机试运转记录编号：F-13防(排)烟系统调试报告编号：F-14第册第页编号：F-15第册第页续表册第页续表第册第页竣工报告编号：12第册第页。

风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管部件与消声器制作检验批质量验收记录表GB50243-2002风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）风管系统安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）通风机安装检验批质量验收记录表GB50243-2002通风机安装检验批质量验收记录表GB50243-2002通风与空调设备安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）020338□□通风与空调设备安装检验批质量验收记录表（防、排烟系统）GB50243-2002（Ⅰ）020338□□工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002工程系统调试验收记录表GB50243-2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002防腐与绝热施工检验批质量验收记录表（风管系统）GB 50243—2002。

防排烟系统调试、检测、验收记录编号：工程名称施工单位项目负责人调试单位子分部工程名称监理单位□调试□检测□验收监理工程师执行规范名称及编号《火灾自动报警系统设计规范》GB 、《建筑电气工程施工质量验收规范》GB 、《消防联动控制系统》GB 消防联动控制器型号规格风机控制箱（柜）型号规格☆电动送风口数量☆电动挡烟垂壁数量☆排烟口数量☆排烟阀数量☆排烟窗数量☆电动防火阀数量排烟风机入口处的总管上设置的280℃排烟防火阀数量报警、防烟区域数量编号编号检测数量检测数量检测数量检测数目检测数量检测数目检测数目检测数量设置部位设置部位验收数量验收数量验收数目应符合GB -2019表5.0.2的规定验收数量验收数量验收数量验收数目验收数量配接设备名称N1N2N3N4N5N6N7ZN1N2N3N4N5N6N7ZN7应符合GB -2019表5.0.2的规定编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求Ⅰ风机控制箱、柜的调试、检测、验收部件类型：风机掌握箱、柜1设备选型规格型号GB2设备设置设置部位3.1.1设置部位应符合设计文件的规定对照设计文件核查设备的设置部位—规格型号应符合设计文件的规定对照设计文件核查设备的规格型号—施工单元调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明—————□A—————□C3消防产品准入制度证书和标识2.2.1应有与其相符合的、有效的认证证书和认证标识核查产品的认证证书和认证标识——————□A4安装质量在装置前，应进行功能检查，检查结果不合格的装置不应装置检查控制箱、柜的基本功用是不是符合第5项规定——————□C4.1设备安装3.3.23外接导线的端部，应检查外接导线标识的设置明显的永久性标识设置情况应按照牢固，不应倾检查设备的装置情况、——————□C编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求斜；安装在轻质墙体上时，应采取加固措施5基本功能调试准备4.18.1设备的加固措施施工单位调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明使风机控制箱、柜与加压送风机或排烟风机相连接，接通电源，使风机控制箱、柜处于正常监视状态控制箱、柜应根据不同的使用对象设置不同的操作级别检查掌握箱、柜操作级别划分情况是否符合现行国家标准《消防联动控制系统》GB的规定手动操作掌握箱、柜的手、自动控制转换控制按钮键。

防排烟系统验收规范标准（依爱学堂）工程验收时应准备的材料1) 图纸会审记录、设计变更通知书和竣工图2) 主要材料、设备、成品、半成品和仪表的出厂合格证明及进场检（试）验报告3) 隐蔽工程检查验收记录4) 工程设备、风管系统安装及检验记录5) 管道试验记录6) 设备单机试运转记录7) 观感质量综合检查记录8) 管理、维护人员登记表。

验收内容及方法防排烟系统的验收一般分3大块：系统观感质量综合验收、系统设备功能验收及系统技术性能验收。

现在分别进行说明。

防、排烟系统设备观感质量综合验收1) 风管表面应平整、无损坏；接管合理，风管的连接以及风管与风机的连接，应无明显缺陷；2) 风口表面应平整，颜色一致，安装位置正确，风口可调节部件应能正常动作；3) 各类调节装置的制作和安装，应正确牢固、调节灵活，操作方便。

4) 风管、部件及管道的支、吊架型式、位置及间距应符合要求；5) 风机的安装应正确牢固；检查数量：各按系统抽查30%，不得少于1个系统。

检查方法：尺量、观察检查。

防、排烟系统设备功能验收1 设备手动功能验收,应包括下列项目：1) 送风机、排烟风机应能正常手动开启和关闭；2) 送风口、排烟口、自动排烟窗进行手动开启和复位功能检查；3) 活动挡烟垂壁进行手动开启、复位功能检查。

检查数量：全数检查。

检查方法：动作检查。

2 设备联动功能验收，应包括下列项目：火灾报警后，根据设计模式，相应系统的送风机开启、送风口开启，排烟风机开启、排烟口开启，自动排烟窗开启，活动挡烟垂壁下垂。

检查数量：全数检查。

检查方法：动作检查。

防、排烟系统技术性能验收1 自然排烟系统验收，应包括下列项目：1) 防烟楼梯间及其前室、消防电梯前室、合用前室可开启外窗的面积；2) 内走道可开启外窗的面积；3) 需要排烟的房间可开启外窗的面积；4) 中庭可开启的顶窗和侧窗的面积。

检查数量：全数检查。

检查方法：尺量。

2 机械防烟系统的技术性能验收,应包括下列项目：1) 任取一模拟火灾层，当系统门全闭时，测试前室、楼梯间、避难层的风压。

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。
