三相异步电动机功率计算

三相异步电动机是一种常见的电动机类型，广泛应用于各个行业中。在使用和设计三相异步电动机时，需要进行功率计算，以便正确选择电动机的类型和规格，从而满足实际需求。下面将详细介绍三相异步电动机功率计算的方法。

首先，三相异步电动机的功率计算需要考虑以下几个因素：

1.电源频率（Hz）：通常为50Hz或60Hz，用于计算功率的频率。

2. 满载转速（rpm）：电动机在满载状态下的转速。

3. 功率因数（Power Factor，PF）：电动机的功率因数是指有功功率和视在功率的比值，通常在0.8至1之间。

4. 效率（Efficiency）：电动机的效率是指输入有用功率和输出有用功率的比值，通常在0.8至0.95之间。

有了这些参数，我们可以根据以下公式计算三相异步电动机的功率：

有用功率（kW）=电源电压（V）×电源电流（A）×功率因数×效率

视在功率（kVA）=电源电压（V）×电源电流（A）

根据这些公式，我们可以得到三相异步电动机的有用功率和视在功率。然后，我们可以根据实际需求来选择合适的电动机类型和规格，以满足功率需求。

另外，三相异步电动机的额定功率（Rated Power）也是一个重要的参数，表示电动机连续运行的最大功率。额定功率通常由制造商提供，可以作为功率计算的参考。 需要注意的是，功率计算所得的数值只是电动机在理想条件下的功率，实际使用中，还需要考虑到负载特性、电网波动以及启动和停止等因素，因此在选择电动机时，建议留出一定的功率余量。

总之，三相异步电动机功率计算的方法是根据电源电压、电源电流、功率因数和效率等参数，利用公式计算出有用功率和视在功率，然后根据实际需求选择合适的电机类型和规格。同时，还需要考虑到负载特性、电网波动和启停等因素，以确保电动机能够稳定运行。

合集下载

三相异步电动机功率的计算

三相异步电动机功率的计算

文档

现场找不到功率表，要求以钳式电流表代替。即用电流表套住一根主电缆，测量其交流电流值，并换算为功率。

※工人师傅的经验公式为：P=0.5*I 其中：P为电机有功功率，单位千瓦；I为实测电流，单位安培。

然则问题是，何以证明此经验公式？

三、问题的研究

电机是普通三相异步电动机，Y型接法。额定电压380V，额定功率7.5KW，额定电流15.2A。

通过经验可知，三相电机总功率等于3乘以每相的功率，即p=3*u*i，其中：

p为三相电机总功率，单位瓦

u为相电压，单位伏

i为相电流，单位安 注：暂用字母大小写区分相电压与线电压

又查阅资料知，线电压等于1.732倍相电压，线电流等于相电流，即p=3*（U/1.732）*I，其中：

p为三相电机总功率，单位瓦 文档

U为线电压，即380伏

I为线电流，即钳式电流表实测电流，单位安

故:得到公式p=1.732*U*I

四、问题的解决

综上，P=1.732*U*I*cosφ/1000，其中：

P为三相电机有功功率，单位千瓦

U为线电压，即380伏

I为线电流，即钳式电流表实测电流，单位安

cosφ为功率因数，针对电机通常取0.8

故：P=0.52*I≈0.5*I（KW），公式得证。

文档

五、问题的补充

1 三相四线制

三相四线制供电方式，即国际电工委员会（IEC）规定的TN-C方式，是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。故三根相线、一根中性线。

三相异步风磨耗计算公式

三相异步风磨耗计算公式

三相异步风磨耗计算公式

步骤1：计算风磨耗功率

首先，我们需要计算异步电动机的风磨耗功率。异步电动机的风磨耗功率可以根据以下公式计算：

$$P_{friction}=2\pin_1\frac{T_{friction}}{60}$$

其中，$P_{friction}$为风磨耗功率（单位：瓦特），$n_1$为电机转速（单位：转/分钟），$T_{friction}$为电机磨耗扭矩（单位：牛顿·米）。

步骤2：计算每相风磨耗功率

然后，我们需要计算每一相的风磨耗功率。对于三相电机，每一相的风磨耗功率相等。所以，每相风磨耗功率可以根据以下公式计算：

$$P_{friction\_per\_phase}=P_{friction}/3$$

其中，$P_{friction\_per\_phase}$为每相风磨耗功率（单位：瓦特）。

步骤3：计算每相风磨耗电流

接下来，我们可以根据每一相风磨耗功率和额定电压来计算每一相的风磨耗电流。每相风磨耗电流可以根据以下公式计算：

$$I_{friction}=P_{friction\_per\_phase}/V$$ $$I_{friction\_per\_phase}=I_{friction}/\sqrt{3}$$

其中，$I_{friction}$为每相风磨耗电流（单位：安培），$V$为额定电压（单位：伏特）。

步骤4：计算风磨耗电流密度

最后，我们可以根据每相风磨耗电流和电机的有效导体面积来计算风磨耗电流密度。风磨耗电流密度可以根据以下公式计算：

$$J_{friction}=I_{friction\_per\_phase}/A_{c}$$

其中，$J_{friction}$为风磨耗电流密度（单位：安培/平方米），$A_{c}$为电机的有效导体面积（单位：平方米）。

以上就是三相异步风磨耗计算的公式及推导过程。请注意，这里的计算公式是一个基本的参考，实际的风磨耗计算可能需要考虑更多的因素，如电机的具体结构、转子类型等。

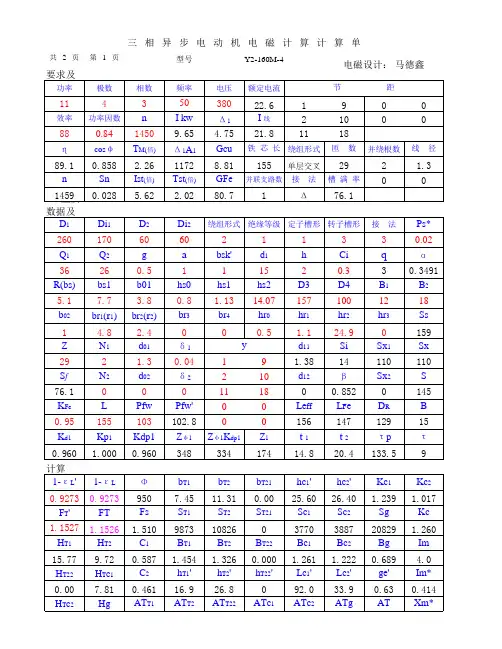

三相异步电动机电磁计算清单

三相异步电动机电磁计算清单

共 2 页第 1 页型号0。设计要求及计算结果功率极数相数频率电压额定电流11435038022.61900效率功率因数nI kwΔ1I 线21000880.8414509.654.7521.81118ηcosφTM(倍)Δ1A1Gcu铁 芯 长绕组形式匝 数并绕根数线 径89.10.8582.2611728.81155单层交叉2921.3nSnIst(倍)Tst(倍)GFe并联支路数接 法槽 满 率0014590.0285.622.0280.71Δ76.11。主要数据及主要尺寸D1Di1D2Di2绕组形式绝缘等级定子槽形转子槽形接 法Ps*2601706060211330.02Q1Q2gabsk'd1hCiqα36260.5111520.330.3491R(bs)bs1b01hs0hs1hs2D3D4B1B25.17.73.80.81.1314.071571001218b02br1(r1)br2(r2)br3br4hr0hr1hr2hr3Ss14.82.4000.51.124.90159ZN1d01δ1d11SiSx1Sx2921.30.04191.3814110110SfN2d02δ2210d12βSx2S76.1000111800.8520145KFeLPfwPfw'00LeffLFeDRB0.95155103102.80015614712915Kd1Kp1Kdp1Zφ1Zφ1Kdp1Z1t 1t 2τpτ0.9601.0000.96034833417414.820.4133.592。磁路计算1-εL'1-εLΦbT1bT2bT21hc1'hc2'Kc1Kc20.92730.92739507.4511.310.0025.6026.401.2391.017FT'FTFsST1ST2ST21Sc1Sc2SgKc1.15271.15261.510987310826037703887208291.260HT1HT2C1BT1BT2BT22Bc1Bc2BgIm15.779.720.5871.4541.3260.0001.2611.2220.6894.0HT22HTc1C2hT1'hT2'hT22'Lc1'Lc2'ge'Im*0.007.810.46116.926.8092.033.90.630.414HTc2HgATT1ATT2ATT22ATc1ATc2ATgATXm*6.942.1226.626.10.042.210.9345.3451.02.414节 距

三相异步电动机功率计算

三相异步电动机功率计算

三相异步电动机的功率计算

首先，电机为普通三相交流电动机。电压为 3~380V 50Hz功率因数cos ©

丫接法时：三相电机总功率等于3乘以每相的功率，即pi=3*u*i ,其中：

p为三相电机总功率，单位瓦

u为相电压，单位伏

i为相电流，单位安 注：暂用字母大小写区分相电压与线电压

另外，线电压=1.732*相电压，即 U=1.732*u u=U/1.732;线电流和相 电流相等，即i=I

所以，p1=3* (U/1.732) *I=1.732*U*I

综上，P1=1.732*U*I*cos 0其中：

P1为三相电机有功功率，单位瓦

U为线电压，即380伏

I为线电流，单位安

(另外，cos网功率因数，针对电机通常取 0.8

故可得经验公式：P1=0.52*I @0.5*I(KW)。)

△接法时：由丫变成△后，绕组时机电压由220V变成380V,即是原来 的

1.732 倍(U=1.732*u);电流也是原来的 1.732 倍(I '=1.732*i=1.732*I)。

所以，p2=3*U*I '=3*U*1.732*I=3*p 1

因为，功率因数cos 4是常数，不变

所以，P2=3*P1，即由丫变成△后，△接法功率是丫接法功率的3倍
