数字电路的应用与原理

数字信号编解码与处理电路

数字信号编解码与处理电路在现代通信系统中起着至关重要的作用。通过将连续的模拟信号转换为离散的数字信号，我们能够实现多媒体传输、数据压缩和语音识别等各种应用。本文将介绍数字信号编解码与处理电路的基本原理、常用技术和应用。

一、数字信号编码的基本原理与分类

数字信号编码是将模拟信号转换为数字信号的过程，其基本原理是将连续的模拟信号在时间和幅度上进行离散化。在数字信号编码中，常用的编码方式有脉冲编码调制（PCM）、脉冲幅度调制（PAM）、脉冲位置调制（PPM）等。

1. 脉冲编码调制（PCM）

脉冲编码调制是一种最常用的数字信号编码方式，它将模拟信号的幅度量化为若干个离散级别，并将每个幅度级别表示为对应的二进制码。在PCM中，输入信号首先通过采样器进行采样，然后经过量化和编码，最后生成对应的数字信号。PCM编码具有抗噪声能力强、误码率低的优点，广泛应用于语音和音频的数字传输。

2. 脉冲幅度调制（PAM）

脉冲幅度调制是一种通过改变脉冲幅度来表示模拟信号的编码方式。在PAM中，输入信号被离散化为若干个离散级别，然后通过改变脉冲的幅度来表示不同的离散级别。PAM编码在数据传输中具有较高的带宽效率，广泛应用于调制解调器和传真机等设备。 3. 脉冲位置调制（PPM）

脉冲位置调制是一种通过改变脉冲位置来表示模拟信号的编码方式。在PPM中，输入信号被离散化为若干个离散级别，然后通过改变脉冲的位置来表示不同的离散级别。PPM编码主要应用于遥控器、无线传感器网络等领域。

二、数字信号处理电路的基本原理与应用

数字信号处理电路是对数字信号进行处理和分析的电路系统。它广泛应用于音频信号处理、图像处理、数据压缩和语音识别等领域。数字信号处理电路采用数字信号处理器（DSP）或者通用微处理器（CPU）来实现各种信号处理算法。

1. 音频信号处理

数字信号处理电路在音频信号处理方面发挥着重要作用。通过滤波、均衡和增益控制等处理，可以实现音频的增强、降噪和环境音控制等功能。数字音频处理器（DAP）是一种常用的数字信号处理器，广泛应用于便携式音频设备、汽车音响和家庭影院等场合。

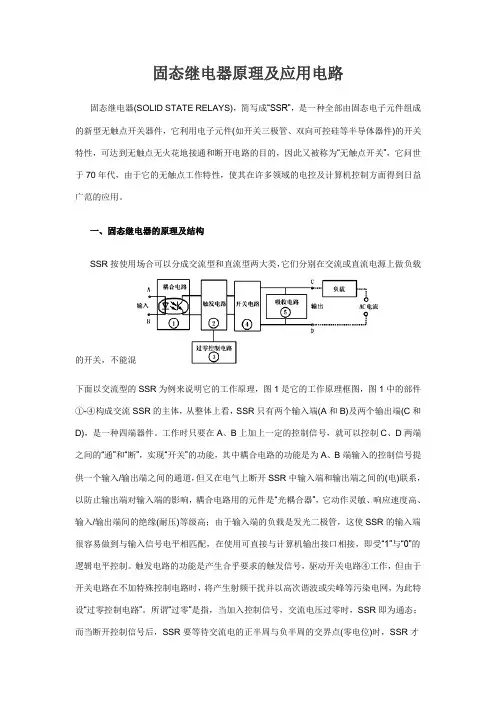

固态继电器原理及应用电路

固态继电器(SOLID STATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。

一、固态继电器的原理及结构

SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混

下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，

以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。图2是一种典型的交流型SSR的电原理图。

半桥电路的工作原理及应用

主要内容

一、半桥电路概念的引入及其工作原理

二、半桥电路中应该注意的几点问题

三、项目PSR650-A中使用的半桥电路介绍

一、半桥电路概念的引入及其工作原理

半桥电路的基本拓扑：

电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变换器。如果此时C1=C2，那么当某一开关管导通时，绕组上的电压只有电源电压的一半。

一、半桥电路概念的引入及其工作原理

电路的工作过程大致如下：

A、 Q1开通，Q2关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。

B、 Q1关断，Q2关断，此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态，原边绕组也相当于短路状态。 C、 Q1关断，Q2开通。此时变压器两端所加的电压也基本上是母线电压的一半，同时能量由原边向副边传递。副边两个二极管完成换流。

二、半桥电路中应该注意的几点问题

偏磁问题：

原因：由于两个电容连接点A的电位是随Q1、Q2导通情况而浮动的，所以能够自动的平衡每个晶体管开关的伏秒值，当浮动不满足要求时，假设Q1、Q2具有不同的开关特性，即在相同的基极脉冲宽度t=t1下，Q1关断较慢，Q2关断较快，则对B点的电压就会有影响，就会有有灰色面积中A1、A2（下页）的不平衡伏秒值，原因就是Q1关断延迟，如果要这种不平衡的波形驱动变压器，将会发生偏磁现象，致使铁心饱和并产生过大的晶体管集电极电流，从而降低了变换器的效率，使晶体管失控，甚至烧毁。

解决办法：在变压器原边线圈中加一个串联电容C3，则与不平衡的伏秒值成正比的直流偏压将被次电容滤掉，这样在晶体管导通期间，就会平衡电压的伏秒值，达到消除偏磁的目的。

用作桥臂的两个电容选用问题：

从半桥电路结构上看，选用桥臂上的两个电容C1、C2时需要考虑电容的均压问题，尽量选用C1=C2的电容，那么当某一开关管导通时，绕组上的电压只有电源电压的一半，达到均压效果，一般情况下，还要在两个电容两端各并联一个电阻（原理图中的R1和R2）并且R1=R2进一步满足要求，此时在选择阻值和功率时需要注意降额。此时，电容C1、C2的作用就是用来自动平衡每个开关管的伏秒值，（与C3的区别：C3是滤去影响伏秒平衡的直流分量）。

1 绪论

一、数字电路特点

1、什么是数字电路

电子电路按信号分成二类

模拟电路数字电路

模拟电路：信号连续分布 举例

模拟电路—线性电路

0IVKV 一次线性方程

线性 非线性

数字电路：信号不连续—脉冲

数字电路也称脉冲电路

数字电路主要应用矩形波

正逻辑 高电平 1低电平 0“”“” 二元码

2、数字电路工作状态

数字信号0、1表示二个相反的状态，因此原则上凡是能够代表二个相反的状态的任何方法都可以表示为数字信号，典型机械开关 导通“1

断开“0 所以数字电路也称开关电路

3、数字电路抗干扰性强

二、数字电路的应用

1、数字通讯

2、数控装置

计算机控制操作设备

2 3、数字计算机（最广泛、最杰出的应用）

算盘 1857年，Hill计数器 1890年人口普查使用的制表机

第二代

1951年，IBM开始决定开发商用电脑，聘请冯·诺依曼担任公司的科学顾问，1952年12月研制出IBM第一台存储程序计算机，也是通常意义上

的电脑，这是IT历史上一个重要的里程碑。它叫IBM 701。

第一代1946年 启动“埃尼阿克”（ENIAC）计算机

1958年8月16日第一个集成电路

第三代

1964年4月7日，IBM主席Tom Watson, System 360。
