模拟电路和数字电路的应用

数字电路 和模拟电路

数字电路和模拟电路是电子电路的两种基本类型。它们的主要区别在于信号的处理方式不同。

数字电路是以数字信号为基础的电路，它处理的是离散的数字信号。数字电路中的信号只有两种状态，即0和1，也被称为二进制信号。数字电路的主要组成部分是逻辑门，包括与门、或门、非门、异或门等等。数字电路的主要应用领域是计算机、通信、控制等领域。

模拟电路是以模拟信号为基础的电路，它处理的是连续的模拟信号。模拟电路中的信号可以是任意的连续值，例如电压、电流、声音等。模拟电路的主要组成部分是模拟器件，包括电阻、电容、电感、放大器等等。模拟电路的主要应用领域是音频、视频、传感器等领域。

数字电路和模拟电路的区别在于信号的处理方式不同。数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。数字电路的主要应用领域是计算机、通信、控制等领域，而模拟电路的主要应用领域是音频、视频、传感器等领域。

数字电路比模拟电路的优点

数字电路比模拟电路的优点1、数字电路结构简单

模拟电路处理模拟量是通过电路的结构完成，要解决干扰、失真等等问题，结构复杂，调试也困难。而数字电路处理模拟量是通过程序完成，只要编程就可以解决这些问题，结构简单，调试方便。

2、数字电路容易标准化

不同的信号如果要求不同，目的不同，模拟电路结构就不同，必须改变电路结构，重新制板。而数字电路则可以在不改变电路结构的情况下，或者仅增加一些标准的辅助处理单元，通过改变程序来适用要求与目的变化。

对于多数量、多种类的信号处理，数字电路的这些优点更为突出。

标准化的最大好处就是成本急剧的下降，构建电路的时间大为缩短。

3、数字电路能够满足对信号保真度的要求

现实应用中模拟量的保真度的要求是有一定限度的。比如电视机，原先的模拟电视机可以将图像信号的保真度做的很高，而现在的液晶电视机看上去也“一样”很清晰，原因不是数字电视的保真度与模拟电视机的一样，而是人的眼睛所能分辨的保真度到了极限，已经看不出二者的差别，感觉足够清晰了。

模拟电路模拟电路是指用来对模拟信号进行传输、变换、处理、放大、测量和显示等工作的电路。模拟信号是指连续变化的电信号。模拟电路是电子电路的基础，它主要包括放大电路、信号运算和处理电路、振荡电路、调制和解调电路及电源等。

数字电路用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二进制数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。

路漫漫其修远兮，吾将上下而求索

- 百度文库

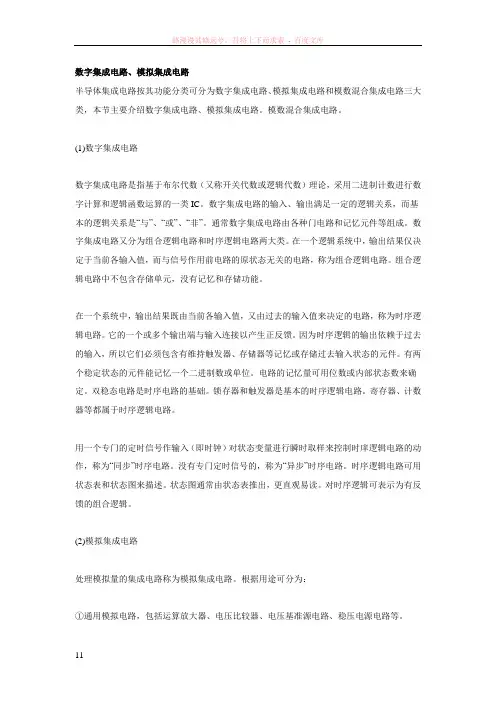

11 数字集成电路、模拟集成电路

半导体集成电路按其功能分类可分为数字集成电路、模拟集成电路和模数混合集成电路三大类，本节主要介绍数字集成电路、模拟集成电路。模数混合集成电路。

(1)数字集成电路

数字集成电路是指基于布尔代数（又称开关代数或逻辑代数）理论，采用二进制计数进行数字计算和逻辑函数运算的一类IC。数字集成电路的输入、输出满足一定的逻辑关系，而基本的逻辑关系是“与”、“或”、“非”。通常数字集成电路由各种门电路和记忆元件等组成。数字集成电路又分为组合逻辑电路和时序逻辑电路两大类。在一个逻辑系统中，输出结果仅决定于当前各输入值，而与信号作用前电路的原状态无关的电路，称为组合逻辑电路。组合逻辑电路中不包含存储单元，没有记忆和存储功能。

在一个系统中，输出结果既由当前各输入值，又由过去的输入值来决定的电路，称为时序逻辑电路。它的一个或多个输出端与输入连接以产生正反馈。因为时序逻辑的输出依赖于过去的输入，所以它们必须包含有维持触发器、存储器等记忆或存储过去输入状态的元件。有两个稳定状态的元件能记忆一个二进制数或单位。电路的记忆量可用位数或内部状态数来确定。双稳态电路是时序电路的基础。锁存器和触发器是基本的时序逻辑电路。寄存器、计数器等都属于时序逻辑电路。

用一个专门的定时信号作输入（即时钟）对状态变量进行瞬时取样来控制时庠逻辑电路的动作，称为“同步”时序电路。没有专门定时信号的，称为“异步”时序电路。时序逻辑电路可用状态表和状态图来描述。状态图通常由状态表推出，更直观易读。对时序逻辑可表示为有反馈的组合逻辑。

(2)模拟集成电路

处理模拟量的集成电路称为模拟集成电路。根据用途可分为：

①通用模拟电路，包括运算放大器、电压比较器、电压基准源电路、稳压电源电路等。 路漫漫其修远兮，吾将上下而求索

- 百度文库

22 ②工业控制与测量电路，包括定时器、波形发生器、检测器、传感器电路、锁相环电路、模拟乘法器、马达驱动电路、功率控制电路和模拟开关等。

龙源期刊网

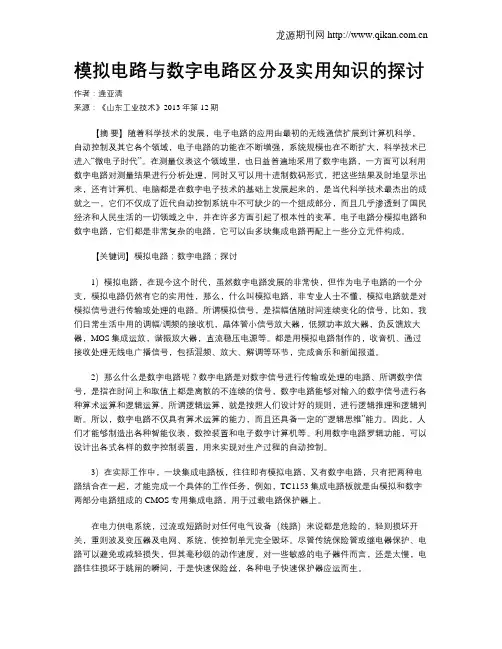

模拟电路与数字电路区分及实用知识的探讨

作者：逄亚清

来源：《山东工业技术》2013年第12期

【摘 要】随着科学技术的发展，电子电路的应用由最初的无线通信扩展到计算机科学，自动控制及其它各个领域，电子电路的功能在不断增强，系统规模也在不断扩大，科学技术已进入“微电子时代”。在测量仪表这个领域里，也日益普遍地采用了数字电路，一方面可以利用数字电路对测量结果进行分析处理，同时又可以用十进制数码形式，把这些结果及时地显示出来，还有计算机、电脑都是在数字电子技术的基础上发展起来的，是当代科学技术最杰出的成就之一，它们不仅成了近代自动控制系统中不可缺少的一个组成部分，而且几乎渗透到了国民经济和人民生活的一切领域之中，并在许多方面引起了根本性的变革。电子电路分模拟电路和数字电路，它们都是非常复杂的电路，它可以由多块集成电路再配上一些分立元件构成。

【关键词】模拟电路；数字电路；探讨

1）模拟电路，在现今这个时代，虽然数字电路发展的非常快，但作为电子电路的一个分支，模拟电路仍然有它的实用性，那么，什么叫模拟电路，非专业人士不懂，模拟电路就是对模拟信号进行传输或处理的电路。所谓模拟信号，是指幅值随时间连续变化的信号，比如，我们日常生活中用的调幅/调频的接收机，晶体管小信号放大器，低频功率放大器，负反馈放大器，MOS集成运放，谐振放大器，直流稳压电源等。都是用模拟电路制作的，收音机、通过接收处理无线电广播信号，包括混频、放大、解调等环节，完成音乐和新闻报道。

2）那么什么是数字电路呢？数字电路是对数字信号进行传输或处理的电路、所谓数字信号，是指在时间上和取值上都是离散的不连续的信号，数字电路能够对输入的数字信号进行各种算术运算和逻辑运算。所谓逻辑运算，就是按照人们设计好的规则，进行逻辑推理和逻辑判断。所以，数字电路不仅具有算术运算的能力，而且还具备一定的“逻辑思维”能力。因此，人们才能够制造出各种智能仪表，数控装置和电子数字计算机等。利用数字电路罗辑功能，可以设计出各式各样的数字控制装置，用来实现对生产过程的自动控制。
