强化训练模块编号：06 （答案） 学号：_____________ 姓名：_____________ 班级：_____________
训练对象： 大连工业大学《工程制图》 共2页 第1页
…………………………………装……………………………………订……………………………线……………………………………
一、根据装配图⑴中的配合尺寸，查表分别在零件图⑵、⑶、⑷上标注其基本尺寸及相应的偏差数值。
二.完成下列各题。
1. 标注轴和孔的基本尺寸及上下偏差值，并填空。2.将文字说明的含义用形位公差代号标注在图上。
（1）φ40g6的轴线对φ40g6的轴线对φ40g6的轴线对
(2)右端面对∅20H7的轴线的垂直度公差值为0.015。
强化训练模块编号：06（答案） 学号：_____________ 姓名：_____________ 班级：_____________
训练对象： 大连工业大学《工程制图》 共2页 第2页
…………………………………装……………………………………订……………………………线……………………………………
三、读零件图，并完成填空。
土木工程制图模拟试题2及答案
一、 填空：
1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________
___________________________________________________________等。
2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。
4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。
5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。
6、有些物体内部形状复杂或层次较多，可用____________________________
剖切。对建筑物多层构造的部分可采用______剖切。
7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。
8、在系统图中标注标高，对于建筑物，应标注____________________________
等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。
1 工 程 制 图复习题参考答案
一、填空题：
1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。
2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。
3．多面正投影图 是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。
②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影
到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线
。
6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。
7. 空间两直线互相平行，则它们的 同面投影也一定平行 。
8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。

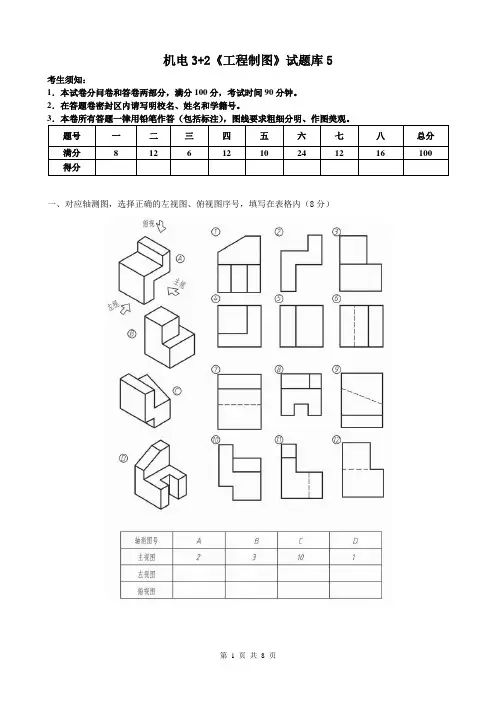

第 1 页 共 8 页 机电3+2《工程制图》试题库5
考生须知：
1．本试卷分问卷和答卷两部分，满分100分，考试时间90分钟。
2．在答题卷密封区内请写明校名、姓名和学籍号。
3．本卷所有答题一律用铅笔作答（包括标注），图线要求粗细分明、作图美观。
题号
一 二 三 四 五 六 七 八 总分
满分 8 12 6 12 10 24 12 16 100
得分
一、对应轴测图，选择正确的左视图、俯视图序号，填写在表格内（8分）
第 2 页 共 8 页 二、找出左图中标注的错误，按尺寸抄画平面图，并正确完成标注。（12分）
三、作出立体表面上给定各点的三面投影，保留投影线（6分）
四、根据轴测图，按1：1量取，作出三视图，不标尺寸（12分）
第 3 页 共 8 页 五、根据三视图所示立体，按1：1绘制正等轴测图（10分）
六、补画第三视图（24分）
第 4 页 共 8 页 七、补画主、左视图所缺的线（12分）
八、根据轴测图及所标尺寸，绘制三视图，并标全尺寸（16分）
第 5 页 共 8 页 机电3+2《工程制图》考试试卷【参考答案】
考生须知：
1．本试卷分问卷和答卷两部分，满分100分，考试时间90分钟。
2．在答题卷密封区内请写明校名、姓名和学籍号。
3．本卷所有答题一律用铅笔作答（包括标注），图线要求粗细分明、作图美观。
题号
一 二 三 四 五 六 七 八 总分
满分 8 12 6 12 10 24 12 16 100
得分
一、对应轴测图，选择正确的左视图、俯视图序号，填写在表格内（8分）
第 6 页 共 8 页 二、找出左图中标注的错误，按尺寸抄画平面图，并正确完成标注。（12分）
三、作出立体表面上给定各点的三面投影，保留投影线（6分）
四、根据轴测图，按1：1量取，作出三视图，不标尺寸（12分）
第 7 页 共 8 页 五、根据三视图所示立体，按1：1绘制正等轴测图（10分）
