CA6140车床电路故障分析

1 / 26

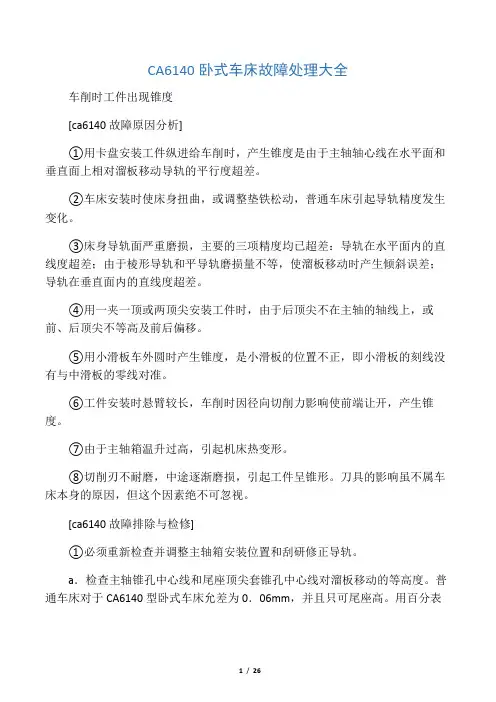

CA6140卧式车床故障处理大全

车削时工件出现锥度

[ca6140故障原因分析]

①用卡盘安装工件纵进给车削时，产生锥度是由于主轴轴心线在水平面和垂直面上相对溜板移动导轨的平行度超差。

②车床安装时使床身扭曲，或调整垫铁松动，普通车床引起导轨精度发生变化。

③床身导轨面严重磨损，主要的三项精度均已超差：导轨在水平面内的直线度超差；由于棱形导轨和平导轨磨损量不等，使溜板移动时产生倾斜误差；导轨在垂直面内的直线度超差。

④用一夹一顶或两顶尖安装工件时，由于后顶尖不在主轴的轴线上，或前、后顶尖不等高及前后偏移。

⑤用小滑板车外圆时产生锥度，是小滑板的位置不正，即小滑板的刻线没有与中滑板的零线对准。

⑥工件安装时悬臂较长，车削时因径向切削力影响使前端让开，产生锥度。

⑦由于主轴箱温升过高，引起机床热变形。

⑧切削刃不耐磨，中途逐渐磨损，引起工件呈锥形。刀具的影响虽不属车床本身的原因，但这个因素绝不可忽视。

[ca6140故障排除与检修]

①必须重新检查并调整主轴箱安装位置和刮研修正导轨。

a．检查主轴锥孔中心线和尾座顶尖套锥孔中心线对溜板移动的等高度。普通车床对于CA6140型卧式车床允差为0．06mm，并且只可尾座高。用百分表

2 / 26

及磁性表架、检验棒、6号和5号莫氏锥柄顶尖各一件，移动溜板，在检验棒两端处的上母线上检测。

b．检查溜板移动对主轴中心线的平行度。在300mm的测量长度上，在。母线上测量允差为o．03mm，只允许伸出的一端向上翘，在6母线上测量允差为o．015mm，只允许伸出端向操作方面偏。

c．若上述两项检查测得的数值超过允差值，即可考虑进行修复。

修理方法如下，利用刮刀和刮研平板来修刮主轴箱的安装面，以尾座顶尖套锥孔中心线为基础，通过修刮和调整，使这两项精度均达到要求。

②必须检查并调整床身导轨的倾斜值。

a．ca6140检查溜板移动时的倾斜值，按．规定在溜板每1000mm行程上允差为0．03mm／1000mm；溜板全部行程小于或等于500mm，允差为0．02mm／1000mm。

第２７卷第４期　河北建筑工程学院学报　Ｖｏ１．２７　Ｎｏ．４　２００９年ｌ　２月　ＪＯＵＲＮＡＬ　ＯＦ　ＨＥＢＥＩ　ＩＮＳＴＩＴＵＴＥ　０Ｆ　ＡＲＣＨＩＴＥＣＴＵＲＥ　ＡＮＤ　ＣＩＶＩＬ　ＥＮＧＩＮＥＥＲＩＮＧ　Ｄｅｃ．２００９　

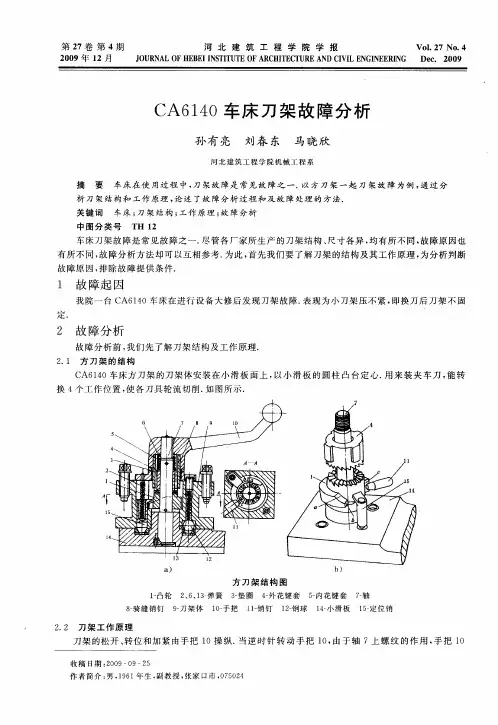

ＣＡ６　１　４０车床刀架故障分析　

孙有亮　刘春东　马晓欣　

河北建筑工程学院机械工程系　

摘　要　车床在使用过程中，刀架故障是常见故障之一．以方刀架一起刀架故障为例，通过分　析刀架结构和工作原理，论述了故障分析过程和及故障处理的方法．　

关键词　车床；刀架结构；工作原理；故障分析　中图分类号ＴＨ　１２　车床刀架故障是常见故障之一．尽管各厂家所生产的刀架结构、尺寸各异，均有所不同，故障原因也　

有所不同，故障分析方法却可以互相参考．为此，首先我们要了解刀架的结构及其工作原理，为分析判断　故障原因，排除故障提供条件．　

１　故障起因　

我院一台ＣＡ６１４０车床在进行设备大修后发现刀架故障．表现为小刀架压不紧，即换刀后刀架不固　定．　

２　故障分析　

故障分析前，我们先了解刀架结构及工作原理．　

２．１方刀架的结构　ＣＡ６１４０车床方刀架的刀架体安装在小滑板面上，以小滑板的圆柱凸台定心．用来装夹车刀，能转　

换４个工作位置，使各刀具轮流切削．如图所示．　

ａ）　ｂ）　方刀架结构图　卜凸轮２、６、１３一弹簧３一垫圈　４一外花键套５一内花键套７一轴　８一骑缝销钉　９一刀架体　１Ｏ一手把　１１一销钉　１２－钢球　１４一小滑板　１５一定位销　

２．２刀架工作原理　刀架的松开、转位和加紧由手把１Ｏ操纵．当逆时针转动手把１Ｏ，由于轴７上螺纹的作用，手把１０　

收稿日期：２００９—０９—２５　作者简介：男，１９６１年生，副教授，张家口市，０７５０２４

　第４期　孙有亮　刘春东　马晓欣　ＣＡ６１４０车床刀架故障分析　８７　

上升，使刀架体９松开．同时，用骑缝销８使与手把相联结的内花键套５一起转动，带动外花键套４逆时　

针转动，其下端的锯齿形齿爪与凸轮１作逆时针旋转．当凸轮１的斜面ａ进入定位销１５的钩形尾部，将　

科学论坛　浅谈ＣＡ６　１４０车床电气控制电路故障的检修　嗨　赌嵩ｊ　

陈昌松　

（武汉职业技术学院湖北武汉４３００７４）　

摘要：ＣＡ６１４０车床是当前职业学校机械　机电一体化、电气控制等专业应用较多的实训实习设备，也是工厂中应用十分广泛的机械加工设备。了解　

ＣＡ６１４０车床的工作原理、控制形式和工作要求，熟悉其电气控制线路圈，掌握控制电路路的设计和安装方法，会进行电路的故障判断、检测和维修是机　

电、电气专业学生必备的基本技能，也是学生今后就业和可持续发展的需要。　

关键词：车床；电气控制电路；故障；检修　

在工业生产机械设备中，车床是一种应用十分广泛的金属切削机床，主　

要能够车削内圆、外圆、端面、圆锥面、切断、镗孔、拉油槽以及螺纹等，还可　

以在尾座上安装钻头或铰刀进行钻孔和铰孔等加工。ＣＡ６１４０车床是当前职　

业学校机械、机电、电气控制等专业应用较多的典型的实训实习设备，也是　

工厂中应用十分广泛的机械加工设备。掌握ＣＡ６１４０机床电气控制电路的的　

工作原理和故障检修方法是机电、电气等专业学生必备的基本技能。　

一、ＣＡ６１４０车床的主要结构和运动形式　

１、ＣＡ６１４０车床的主要结构。ＣＡ６１４０车床主要由进给箱、挂轮箱、主轴　

变速箱、刀架、溜板箱、尾架、丝杠、光杠、床身等部分组成。　

２、ＣＡ６１４０车床的运动形式。①主运动：是主轴通过卡盘或顶尖带动工　

件的旋转运动。②进给运动：是溜板带动刀架的直线移动。主运动和进给运　

动都由主轴电动机拖动，主轴电动机的动力由三角皮带、主轴变速箱传递到　

主轴，实现主轴的旋转，通过挂轮箱传递给进给箱来实现刀具的纵向和横向　

进给。③辅助运动：包括刀架的快速移动、尾座的移动、工件的装卸、加工冷　

却等。　

二、ＣＡ６１４０车床的电力拖动形式及控制要求　

１、主轴电动机选用三相笼型异步电动机，采用齿轮箱进行机械调速。　

２、为车削螺纹，主轴要求有正、反转。采用机械的方法实现。　

３、主轴电动机的启动、停止采用按钮操作，停止采用机械制动　

M3～M3～M3～设备界限PEL1L2L3V10U10W10OFU11V11W11FU1U13V13W13KM7FR171W1U1VXBKA110KA29FR2103U2U3V2V2W3WTCFU2FU3FU4SQ110120124V6V110V10102103202FR12FR23SB4SB1SB2SB3KMKA2KA1KMKM7SAELHL103456789121234567891011222108XX444333电源保护电源开关主轴电机短路保护冷却泵电机刀架快速移动电机控制电源变压器及保护继电保护主轴电机控制刀架快速移动冷却泵控制信号灯照明灯CA6140车床U12V12W12W14V14U142YL-ZC型CA6140车床电路实训考核台故障点序号、编号及现象

序号 编号 现 象 序号 编号 现 象

1 038-041间断路 全部电机均缺一相，所有控制回路失效。 11 093-094间断路 闭合SA后，照明灯不亮。

2 049-050间断路 主轴电机缺相。 12 005-006间断路 通电指示灯不亮。

3 052-053间断路 主轴电机缺相。 13 008-009间断路 指示灯亮，其它控制均失效。

4 060-067间断路 M2、M3电机缺一相，控制回路失效。 14 012-018间断路 主轴电机不能自锁，只是按钮SB2点动有效。

5 063-064间断路 冷却泵电机缺一相。 15 013-014间短路 接通QS1主轴电机即启动，无需按SB2。

6 075-076间断路 冷却泵电机缺一相。 16 015-016间断路 主轴电机不起动。

7 078-079间断路 刀架快速移动电机缺一相。 17 011-019间断路 刀架快移及冷却泵操作失效。

8 084-085间断路 刀架快速移动电机缺一相。 18 019-020间短路 接通QS1刀架即快移，无需按SB3。

9 002-005间断路 除照明灯外，其它控制均失效。 19 020-021间断路 刀架快移电机不启动，刀加快移失效。
