施工图现场核对制度

施工图现场核对制度

（一）施工图纸会审

1、现场监理人员在接到设计文件、资料、施工图纸后

必须认真地对各种文件、资料、施工图纸进行核对和复查并

作详细的记录，填写施工图审核意见单，同时将复查核对结

果报到有关单位解决。核对和复查的内容有：

（1）工程建设强制性标准和初步设计批复意见的执行情

况。

（2）是否按验收后的工程地质勘察资料进行设计。

（3）标准图、通用图、参考图选用是否正确。

（4）是否满足运营安全和正常运行要求。

（5）施工图文件编制内容、深度和质量是否达到《铁路

基本建设项目预可行性研究、可行性研究和设计文件编制办

法》规定和有关规范、规程要求。

（6）工程措施、工点技术措施、施工过渡措施、安全措

施、施工组织方案。

（7）防火、节能、环保、水保、消防、建筑抗震、地质

灾害防治等方案及措施。

（8）主要工程施工方案、施工过渡措施。

（9）工程数量、设备和材料数量、用地数量，审核拆迁

数量，并与初步设计数量进行对比。

（10）施工安全措施。

（11）设计文件的总体性和专业间的衔接。

2、对设计文件和施工图纸要综合、全面、相互核对，

线路平面图、纵横断面图以及桥、涵、路基结构等要结合一

起查看，特别需要注意以下几点：

（1）路基、桥涵等建筑物的设计里程、标高以及方向；

（2）道路立交的位置和孔径及净空；

（3）结构物的使用功能是否合理。

（4）不同结构物之间、不同设计图纸之间的链接尺寸是

否一致。

（二）施工图现场核对优化

1、组织：核对优化工作由总监理工程师牵头，专业监

理工程师参加进行。

2、核对优化范围

（1）桥梁：跨路立交桥，墩台位置设置是否合理，净跨

净空是否满足使用要求；跨河桥尤其是变迁性河流地段的桥

梁，桥梁是否满足流量要求；特殊地段以桥代路通过的，选

择基础类型（含桩长）是否满足《相应地区设计暂规》附属

工程设计是否到位。

（2）涵渠：主要是方向、标高、位置能否变动，以确保

水流顺畅，力争一涵多用，立交、排洪、灌溉多功能兼顾，

建筑物及消防设施

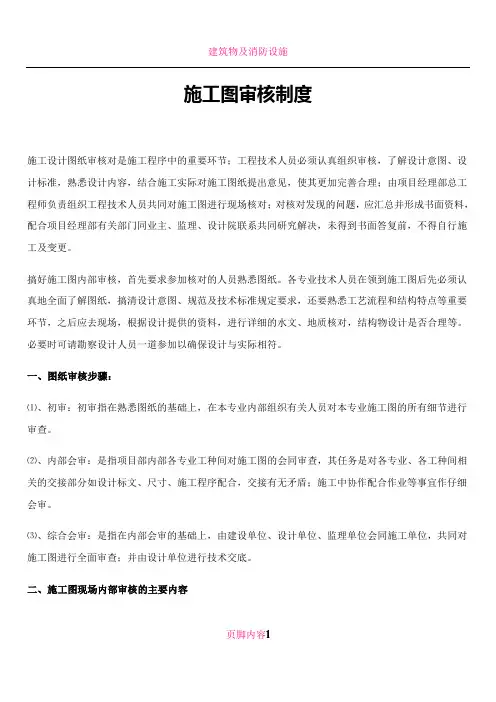

页脚内容1 施工图审核制度

施工设计图纸审核对是施工程序中的重要环节；工程技术人员必须认真组织审核，了解设计意图、设计标准，熟悉设计内容，结合施工实际对施工图纸提出意见，使其更加完善合理；由项目经理部总工程师负责组织工程技术人员共同对施工图进行现场核对；对核对发现的问题，应汇总并形成书面资料，配合项目经理部有关部门同业主、监理、设计院联系共同研究解决，未得到书面答复前，不得自行施工及变更。

搞好施工图内部审核，首先要求参加核对的人员熟悉图纸。各专业技术人员在领到施工图后先必须认真地全面了解图纸，搞清设计意图、规范及技术标准规定要求，还要熟悉工艺流程和结构特点等重要环节，之后应去现场，根据设计提供的资料，进行详细的水文、地质核对，结构物设计是否合理等。必要时可请勘察设计人员一道参加以确保设计与实际相符。

一、图纸审核步骤：

⑴、初审：初审指在熟悉图纸的基础上，在本专业内部组织有关人员对本专业施工图的所有细节进行审查。

⑵、内部会审：是指项目部内部各专业工种间对施工图的会同审查，其任务是对各专业、各工种间相关的交接部分如设计标文、尺寸、施工程序配合，交接有无矛盾；施工中协作配合作业等事宜作仔细会审。

⑶、综合会审：是指在内部会审的基础上，由建设单位、设计单位、监理单位会同施工单位，共同对施工图进行全面审查；并由设计单位进行技术交底。

二、施工图现场内部审核的主要内容 建筑物及消防设施

页脚内容2 ⑴、施工图是否符合国家现行的有关标准，经济政策的有关规定。

⑵、对各专业图纸进行综合分析研究，核对土建图纸与各专业图纸间的一致性，包括尺寸、管线、结构等的配合是否正确和一致。

⑶、设计图与其设计说明的内容是否一致。

⑷、设计图各组成部分之间、平剖面之间有无矛盾和差错，标注有无遗漏。

⑸、对设计图纸和文件不明确的地方，提出澄清或补充的要求。

⑹、钢筋及相应构造是否表示清楚。

⑺、测量、定位、放线有无数据资料，是否有误。

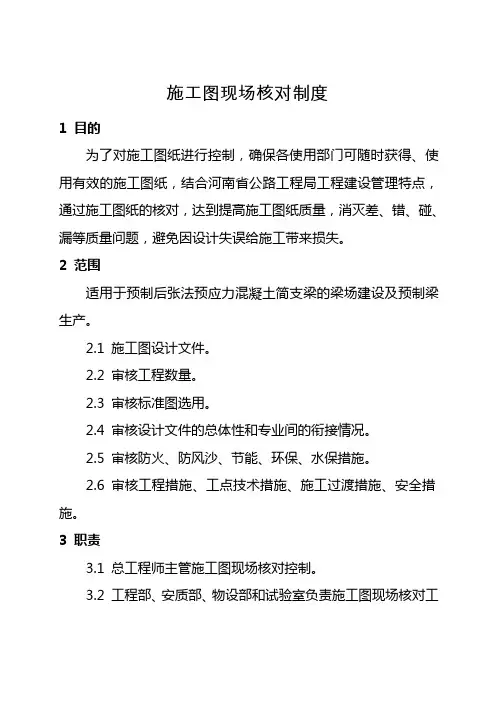

施工图现场核对制度

1 目的

为了对施工图纸进行控制，确保各使用部门可随时获得、使用有效的施工图纸，结合河南省公路工程局工程建设管理特点，通过施工图纸的核对，达到提高施工图纸质量，消灭差、错、碰、漏等质量问题，避免因设计失误给施工带来损失。

2 范围

适用于预制后张法预应力混凝土简支梁的梁场建设及预制梁生产。

2.1 施工图设计文件。

2.2 审核工程数量。

2.3 审核标准图选用。

2.4 审核设计文件的总体性和专业间的衔接情况。

2.5 审核防火、防风沙、节能、环保、水保措施。

2.6 审核工程措施、工点技术措施、施工过渡措施、安全措施。

3 职责

3.1 总工程师主管施工图现场核对控制。

3.2 工程部、安质部、物设部和试验室负责施工图现场核对工

1 作的实施并规定核对人员及负责人。

4 工作程序

4.1建设阶段

4.1.1 工程技术人员在施工前必须认真学习、熟悉设计图纸、文件，了解设计意图、设计标准和规定。明确技术标准和施工工艺流程等有关技术问题。

4.1.2 在学习、熟悉设计图纸、文件的基础上，认真核对设计图纸、文件的详细情况。

4.1.3 在核对图纸、文件的基础上进行综合核对。主要核对内容：

（1）核对设计图纸对工程施工条件的要求，进行施工的可行性审核；

（2）核对平面布置图尺寸数据、主要工程数量及配套设施；

（3）核对各专业工程配合施工方案；

（4）核对工程材料、设备的规格、型号、数量及材料设备采购供应渠道；

（5）核对大、小临工程设计。如：各建筑物之间、各专业之间、各施工台座之间及各种基础之间等相互关系，消除误差，使设计更加合理。

4.2生产准备阶段

2 4.2.1 工程部核对设计图、附属结构图是否配套；设计说明是否齐全、明确。

4.2.2 核对设计图与相关标准是否统一。

4.2.3 工程部根据设计图编制施工图，并由第二人核对。严禁使用未经第二人计算复核并确认无误的图纸。

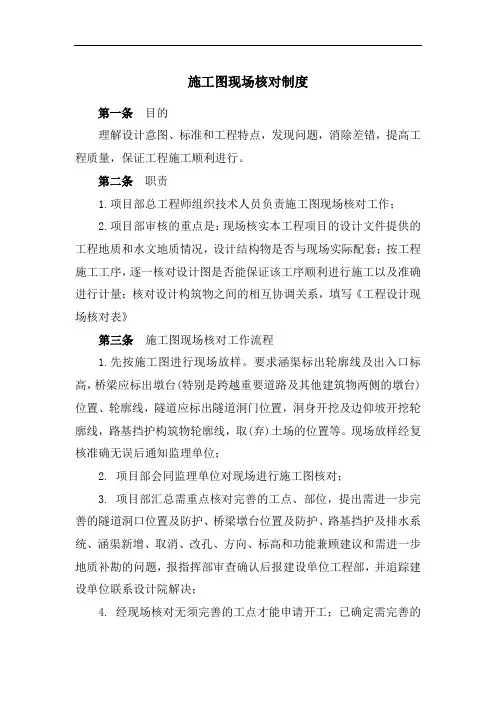

施工图现场核对制度

第一条 目的

理解设计意图、标准和工程特点，发现问题，消除差错，提高工程质量，保证工程施工顺利进行。

第二条 职责

1.项目部总工程师组织技术人员负责施工图现场核对工作；

2.项目部审核的重点是：现场核实本工程项目的设计文件提供的工程地质和水文地质情况，设计结构物是否与现场实际配套；按工程施工工序，逐一核对设计图是否能保证该工序顺利进行施工以及准确进行计量；核对设计构筑物之间的相互协调关系，填写《工程设计现场核对表》

第三条 施工图现场核对工作流程

1.先按施工图进行现场放样。要求涵渠标出轮廓线及出入口标高，桥梁应标出墩台(特别是跨越重要道路及其他建筑物两侧的墩台)位置、轮廓线，隧道应标出隧道洞门位置，洞身开挖及边仰坡开挖轮廓线，路基挡护构筑物轮廓线，取(弃)土场的位置等。现场放样经复核准确无误后通知监理单位；

2. 项目部会同监理单位对现场进行施工图核对；

3. 项目部汇总需重点核对完善的工点、部位，提出需进一步完善的隧道洞口位置及防护、桥梁墩台位置及防护、路基挡护及排水系统、涵渠新增、取消、改孔、方向、标高和功能兼顾建议和需进一步地质补勘的问题，报指挥部审查确认后报建设单位工程部，并追踪建设单位联系设计院解决；

4. 经现场核对无须完善的工点才能申请开工；已确定需完善的

工点在取得设计院工作联系单或履行变更设计程序后，方可申请开工。

第四条 附表

1.桥梁工程设计现场核对表

2.隧道工程设计现场核对表

3.涵洞工程设计现场核对表

4.路基工程设计现场核对表

附表1：

新建XX铁路XX段（XX省境内）

桥梁工程设计现场核对表

编号： 标段： 年 月 日

工程名称 工程地点

原设计情况：

核对内容 核对情况 核对意见

1 图纸审核情况

2 桥式结构设置的合理性

3 桥位位置的合理性
