CH10辐射与波式传感器含答案传感器与检测技术第2版习题及解答

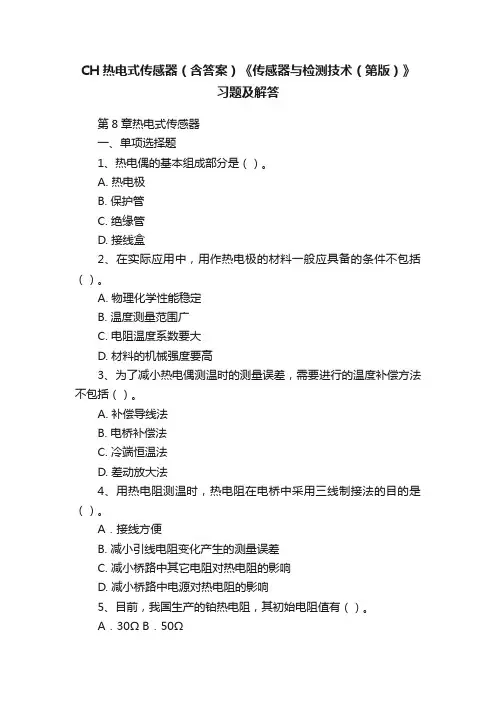

CH热电式传感器（含答案）《传感器与检测技术（第版）》习题及解答第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（）。

A. 热电极B. 保护管C. 绝缘管D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括（）。

A. 物理化学性能稳定B. 温度测量范围广C. 电阻温度系数要大D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。

A. 补偿导线法B. 电桥补偿法C. 冷端恒温法D. 差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。

A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D. 减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（）。

A．30Ω B．50ΩC．100Ω D．40Ω6、我国生产的铜热电阻，其初始电阻R0为（）。

A．50ΩB．100ΩC．10ΩD．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50～850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）。

A．－200～150℃ B．0～150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A. 需加正向电压B. 需加反向电压C. 加正向、反向电压都可以D. 不需加电压10、热敏电阻测温的原理是根据它们的( )。

A．伏安特性 B．热电特性C．标称电阻值 D．测量功率11、热电偶中热电势包括（）A．感应电势 B．补偿电势C．接触电势 D．切割电势12、用热电阻传感器测温时，经常使用的配用测量电路是（）。

A．交流电桥 B．差动电桥C．直流电桥 D. 以上几种均可13、一个热电偶产生的热电势为E0，当打开其冷端串接与两热电极材料不同的第三根金属导体时，若保证已打开的冷端两点的温度与未打开时相同，则回路中热电势（）。

0.1答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

0.2答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器。

1.1解： 1.2解：601051030033=⨯⨯=∆∆=-X U k Cmm S S S S ︒=⨯⨯=⨯⨯=/20.50.22.03211.3解：带入数据得：b kx y +=)(b kx y i i i +-=∆22)(i i i i i i x x n y x y x n k ∑-∑∑∑-∑=222)()(i i i i i i i x x n y x x y x b ∑-∑∑∑-∑∑=68.0=k 25.0=b1.3拟合直线灵敏度0.68,线性度±7%∴25.068.0+=x y %7535.0%100max ±=±=⨯∆±=FS L y L γ238.01=∆35.02-=∆16.03-=∆11.04-=∆126.05-=∆194.06-=∆1.4解：设温差为R,测此温度传感器受幅度为R 的阶跃响应为(动态方程不考虑初态)())1(3/t e R t y --=当()3R t y =时⇒22.132ln 3=-=t 当()2R t y =时⇒08.221ln 3=-=t1.5解：此题与炉温实验的测飞升曲线类似: 1.6解：())1(9010/T t e t y --+=由()505=y ⇒51.895ln 5=-=T ()⎩⎨⎧=--=-5.0)1(2025/T e t y T t ()68.71=y ()36.52=y1.7解：所求幅值误差为1.109,相位滞后n n j s n n n j s s j G ωωξωωωξωωωω21122222+⎪⎪⎭⎫ ⎝⎛-=++==）（()109.110005005.021********211222222=⎥⎦⎤⎢⎣⎡⨯⨯+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-=n n j G ωωξωωω'42331000500110005005.02122121︒-=⎪⎭⎫ ⎝⎛-⨯⨯-=⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-=--tg tg n n ωωωωξϕ'4233︒1.8答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

模块二习题一、填空题1、热敏电阻按其特性来说可分为和。

2、不同型号NTC热敏电阻的测温范围不同一般为。

3、热敏电阻的温度特性曲线是的。

4、热敏电阻为传感器温度仪表一般需要校验一次。

5、当焊件加热到的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

6、当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致的方向。

7、可直接用半导体二极管或将半导体三极管接成二极管做成。

8、温敏三极管，晶体管发射结上的正向电压随温度上升而近似线性。

9、检测温敏二极管的极性，可以通过进行判断，长脚为正极，短脚为负极。

10、两种不同材料的导体(或半导体)A与B的两端分别相接形成闭合回路，就构成了。

11、当两接点分别放置在不同的温度T和T时，则在电路中就会产生热电动势，形成回路电流，这种现象称为，或称为热电效应。

12、热电偶的三个基本定律为、和。

13、晶体管的与热力学温度T和通过发射极电流存在一定的关系。

14、集成温度传感器则是将晶体管的作为温度敏感元件。

15、电流输出式集成温度传感器的特点是 (或摄氏温度)成正比。

二、选择题1、热敏电阻按其特性来说可分为( )。

A 正温度系数热敏电阻PTC和负温度系数热敏电阻NTCB 正温度系数热敏电阻NTC和负温度系数热敏电阻PTCC 正温度系数热敏电阻ETC和负温度系数热敏电阻NTCD 正温度系数热敏电阻PTC和负温度系数热敏电阻ETC2、不同型号NTC热敏电阻的测温范围不同一般为( )。

A -50℃—+300℃B -50℃—+300℃C -50℃—+300℃D -50℃—+300℃3、热敏电阻为传感器温度仪表一般（）需要校验一次。

A 每1—3年B 每2—2.5年C 每1—0.5年D 每2—3年4、当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致（）的方向。

A 45°B 45°C 45°D 45°5、温敏三极管，晶体管发射结上的正向电压随温度上升而近似线性（）。

第10章辐射与波式传感器一、单项选择题1、下列对红外传感器的描述错误的是（）。

A. 红外辐射是一种人眼不可见的光线B. 红外线的波长范围大致在0.76~1000μm之间C. 红外线是电磁波的一种形式，但不具备反射、折射特性D. 红外传感器是利用红外辐射实现相关物理量测量的一种传感器。

2、对于工业上用的红外线气体分析仪，下面说法中正确的是（）A．参比气室内装被分析气体 B.参比气室中的气体不吸收红外线C．测量气室内装N2 D. 红外探测器工作在“大气窗口”之外3、红外辐射的物理本质是（）A．核辐射 B．微波辐射 C．热辐射 D．无线电波4、对于工业上用的红外线气体分析仪，下面说法中错误的是（）A．参比气室内可装N2 B.红外探测器工作在“大气窗口”之内C．测量气室内装被分析气体 D.参比气室中的气体要吸收红外线5、红外线是位于可见光中红色光以外的光线，故称红外线。

它的波长范围大致在 ( )到1000μｍ的频谱范围之内。

A.0.76nmB.1.76nmC.0.76μｍD.1.76μｍ6、在红外技术中，一般将红外辐射分为四个区域，即近红外区、中红外区、远红外区和（）。

这里所说的“远近”是相对红外辐射在电磁波谱中与可见光的距离而言。

A.微波区B.微红外区C.X射线区D.极远红外区7、红外辐射在通过大气层时，有三个波段透过率高，它们是0.2～2.6μｍ、3～5μm和（）,统称它们为“大气窗口”。

A.8～14μｍB.7～15μｍC.8～18μｍD.7～14.5μｍ8、红外探测器的性能参数是衡量其性能好坏的依据。

其中响应波长范围（或称光谱响应），是表示探测器的（）相应率与入射的红外辐射波长之间的关系。

A.电流B.电压C.功率D.电阻9、光子传感器是利用某些半导体材料在入射光的照下，产生（）。

使材料的电学性质发生变化。

通过测量电学性质的变化，可以知道红外辐射的强弱。

光子效应所制成的红外探测器。

A.光子效应B.霍尔效应C.热电效应D.压电效应10、当红外辐射照射在某些半导体材料表面上时，半导体材料中有些电子和空穴可以从原来不导电的束缚状态变为能导电的自由状态，使半导体的导电率增加，这种现象叫（）。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

1.4 传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以和所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

传感器与自动检测技术仿真试题二参考答案试卷一一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均不得分。

1、B2、C3、A4、D5、D6、D7、A8、D9、A 10、D二、简答题（本大题共5小题，每小题6分，共30分）1、什么是直接测量、间接测量和组合测量？答：直接测量：首先对与被测量有确切函数关系的物理量进行直接测量，然后通过已知的函数关系求出该未知量，即需要将被测量值经过某种函数关系变换才能确定被测量值的测量方法。

间接测量：测量过程复杂，测量所需时间较长，需要进行计算才能得出最终的测量结果。

组合测量：在测量中，使各个待求未知量和被测量经不同的组合形式出现，根据直接测量或间接测量所得到的被测量数据，通过解一组联立方程求出未知量的数据的测量方法，即这种测量方法必须经过求解联立方程组才能得出最后结果。

2、画出压电式元件的并联接法，试述其输出电压、输出电荷和输出电容的关系，并说明它的适用场合？答：从作用力看，压电元件是串接的，因而每片受到的作用力相同、产生的变形和电荷数量大小都与单片时相同。

并联接法如图与单片相比，外力作用下正负电极上的电荷量增加了1倍，电容量也增加了1倍，输出电压与单片时相同。

并联接法输出电荷大，本身电容大，时间常数大，适宜用在测量慢变信号并且以电荷作为输出量的场合。

3、热电偶冷端温度对热电偶的热电势有什么影响？为消除冷端温度影响可采用哪些措施？答：由热电偶的测温原理可以知道，热电偶产生的热电动势大小与两端温度有关，热电偶的输出电动势只有在冷端温度不变的条件下，才与工作温度成单值函数关系。

实际应用时，由于热电偶冷端离工作端很近，且又处于大气中，其温度受到测量对象和周围环境温度波动的影响，因而冷端温度难以保持恒定，这样会带来测量误差。

为消除冷端温度影响，常用的措施有：①补偿导线法：将热电偶配接与其具有相同热电特性的补偿导线，使自由端远离工作端，放置到恒温或温度波动较小的地方。

-《传感器与检测技术》第二版部分计算题解答————————————————————————————————作者：————————————————————————————————日期：第一章 传感器与检测技术概论作业与思考题1．某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

依题意：已知X 1=4.5mm ； X 2=5.5mm ； Y 1=3.5V ； Y 2=2.5V求：S ；解：根据式（1-3） 有：15.45.55.35.21212-=--=--=∆∆=X X Y Y X Y S V/mm 答：该仪器的灵敏度为-1V/mm 。

2．某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器：0.35Ω/℃；电桥：0.01V/Ω；放大器：100（放大倍数）；笔式记录仪：0.1cm/V求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。

所对应的温度变化值。

依题意：已知S 1=0.35Ω/℃； S 2=0.01V/Ω； S 3=100； S 4=0.1cm/V ； ΔT=4cm求：S ；ΔT解：检测系统的方框图如下：ΔT ΔR ΔU 1 ΔU 2 ΔL（3分）（1）S=S 1×S 2×S 3×S 4=0.35×0.01×100×0.1=0.035（cm/℃） （2）因为：TL S ∆∆=所以：29.114035.04==∆=∆S L T （℃） 答：该测温系统总的灵敏度为0.035cm/℃；记录笔尖位移4cm 时，对应温度变化114.29℃。

3．有三台测温仪表，量程均为0_600℃，引用误差分别为2.5%、2.0%和1.5%，现要测量500℃的温度，要求相对误差不超过2.5%，选哪台仪表合理？依题意，已知：R=600℃； δ1=2.5%； δ2=2.0%； δ3=1.5%； L=500℃； γM =2.5% 求：γM1 γM2 γM3解：铂电电桥放大记录（1）根据公式（1-21）%100⨯∆=Rδ 这三台仪表的最大绝对误差为：0.15%5.26001=⨯=∆m ℃0.12%0.26002=⨯=∆m ℃0.9%5.16003=⨯=∆m ℃（2）根据公式（1-19）%100L 0⨯∆=γ 该三台仪表在500℃时的最大相对误差为：%75.2%10050015%10011=⨯=⨯∆=L m m γ %4.2%10050012%10012=⨯=⨯∆=L m m γ %25.2%1005009%10013=⨯=⨯∆=L m m γ 可见，使用2.0级的仪表最合理。

(完整版)CH热电式传感器(含答案)《传感器与检测技术(第版)》习题及解答编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)CH热电式传感器(含答案)《传感器与检测技术(第版)》习题及解答）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)CH热电式传感器(含答案)《传感器与检测技术(第版)》习题及解答的全部内容。

第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（ )。

A。

热电极 B。

保护管C。

绝缘管 D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括( ）。

A. 物理化学性能稳定B. 温度测量范围广C。

电阻温度系数要大 D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。

A。

补偿导线法 B. 电桥补偿法C。

冷端恒温法 D。

差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是( ）。

A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D。

减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（ )。

A．30 B．50C．100 D．406、我国生产的铜热电阻，其初始电阻R0为（ ).A．50Ω B．100ΩC．10Ω D．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50~850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）.A．－200～150℃ B．0~150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A。

第一章习题参考解1.1 什么是传感器？传感器特性在检测系统中起什么作用？答：传感器（Transducer/sensor）的定义为：“能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

传感器的基本特性是指传感器的输入—输出关系特性，是传感器的内部结构参数作用关系的外部特性表现。

不同的传感器有不同的内部结构参数，这些内部结构参数决定了它们具有不同的外部特性。

对于检测系统来说存在有静态特性和动态特性。

一个高精度的传感器，必须要有良好的静态特性和动态特性，从而确保检测信号（或能量）的无失真转换，使检测结果尽量反映被测量的原始特征。

1.2 画出传感器系统的组成框图，说明各环节的作用。

答：传感器一般由敏感元件、变换元件和其他辅助元件组成，组成框图如图所示。

敏感元件——感受被测量，并输出与被测量成确定关系的其他量的元件，如膜片和波纹管，可以把被测压力变成位移量。

若敏感元件能直接输出电量（如热电偶），就兼为传感元件了。

还有一些新型传感器，如压阻式和谐振式压力传感器、差动变压器式位移传感器等，其敏感元件和传感器就完全是融为一体的。

变换元件——又称传感元件，是传感器的重要组成元件。

它可以直接感受被测量（一般为非电量）而输出与被测量成确定关系的电量，如热电偶和热敏电阻。

传感元件也可以不直接感受被测量，而只感受与被测量成确定关系的其他非电量。

例如差动变压器式压力传感器，并不直接感受压力，而只是感受与被测压力成确定关系的衔铁位移量，然后输出电量。

一般情况下使用的都是这种传感元件。

信号调理与转换电路——能把传感元件输出的电信号转换为便于显示、记录和控制的有用信号的电路。

信号调理与转换电路根据传感元件类型的不同有很多种类，常用的电路有电桥、放大器、振荡器和阻抗变换器等。

1.3 什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？答：传感器的静态特性是它在稳态信号作用下的输入—输出关系。
