小杨说事-基于halcon的多相机坐标系统一原理个人理解

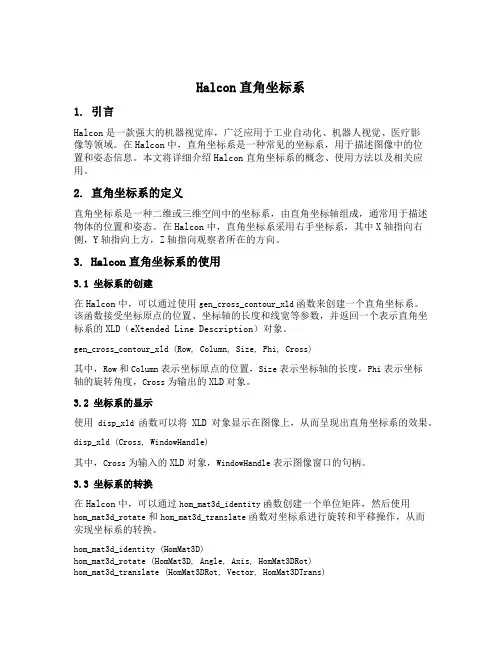

Halcon直角坐标系1. 引言Halcon是一款强大的机器视觉库，广泛应用于工业自动化、机器人视觉、医疗影像等领域。

在Halcon中，直角坐标系是一种常见的坐标系，用于描述图像中的位置和姿态信息。

本文将详细介绍Halcon直角坐标系的概念、使用方法以及相关应用。

2. 直角坐标系的定义直角坐标系是一种二维或三维空间中的坐标系，由直角坐标轴组成，通常用于描述物体的位置和姿态。

在Halcon中，直角坐标系采用右手坐标系，其中X轴指向右侧，Y轴指向上方，Z轴指向观察者所在的方向。

3. Halcon直角坐标系的使用3.1 坐标系的创建在Halcon中，可以通过使用gen_cross_contour_xld函数来创建一个直角坐标系。

该函数接受坐标原点的位置、坐标轴的长度和线宽等参数，并返回一个表示直角坐标系的XLD（eXtended Line Description）对象。

gen_cross_contour_xld (Row, Column, Size, Phi, Cross)其中，Row和Column表示坐标原点的位置，Size表示坐标轴的长度，Phi表示坐标轴的旋转角度，Cross为输出的XLD对象。

3.2 坐标系的显示使用disp_xld函数可以将XLD对象显示在图像上，从而呈现出直角坐标系的效果。

disp_xld (Cross, WindowHandle)其中，Cross为输入的XLD对象，WindowHandle表示图像窗口的句柄。

3.3 坐标系的转换在Halcon中，可以通过hom_mat3d_identity函数创建一个单位矩阵，然后使用hom_mat3d_rotate和hom_mat3d_translate函数对坐标系进行旋转和平移操作，从而实现坐标系的转换。

hom_mat3d_identity (HomMat3D)hom_mat3d_rotate (HomMat3D, Angle, Axis, HomMat3DRot)hom_mat3d_translate (HomMat3DRot, Vector, HomMat3DTrans)其中，HomMat3D为输入的单位矩阵，Angle表示旋转角度，Axis表示旋转轴，HomMat3DRot表示旋转后的矩阵，Vector表示平移向量，HomMat3DTrans表示平移后的矩阵。

基于Halcon的多目摄像机标定技术张芝贤;赵远方;武旭娟【摘要】The calibration method of binocular stereo vision camera is analyzed,and the internal and external parameters are quickly solved by Halcon calibration plate. Based on the extension of calibration technology,the two adjacent cameras are calibrated with binocular vision respectively. The eight cameras are unified into a unique world coordinate system by rigidity con⁃version and the function operators obtained by Halcon platform to achieve the effect of multi⁃view calibration. The feasibility and correctness of the multi⁃view calibration were confirmed by experiments,and the pattern of three⁃dimensional measurement using binocular camera system was broken. The technology lays a solid foundation for the measurement of tar get object which can′t be showed entirely in the visual field of unique binocular camera system in the particular case.%对双目立体视觉摄像机标定方法进行了分析，通过Halcon标定板快速求出双目摄像机的内参和外参。

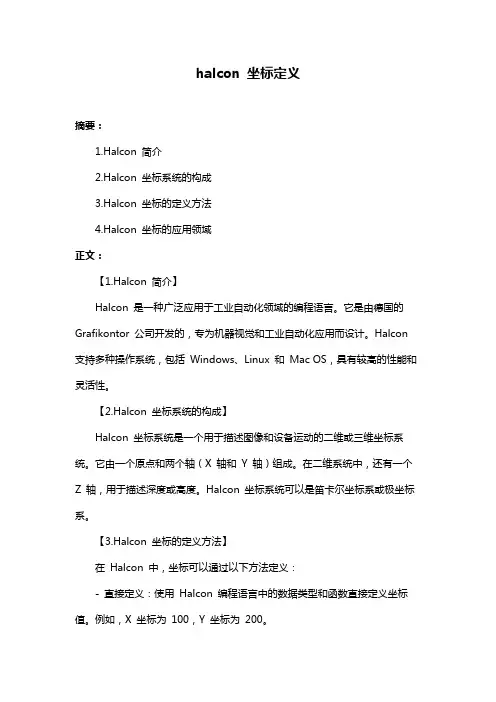

halcon 坐标定义摘要：1.Halcon 简介2.Halcon 坐标系统的构成3.Halcon 坐标的定义方法4.Halcon 坐标的应用领域正文：【1.Halcon 简介】Halcon 是一种广泛应用于工业自动化领域的编程语言。

它是由德国的Grafikontor 公司开发的，专为机器视觉和工业自动化应用而设计。

Halcon 支持多种操作系统，包括Windows、Linux 和Mac OS，具有较高的性能和灵活性。

【2.Halcon 坐标系统的构成】Halcon 坐标系统是一个用于描述图像和设备运动的二维或三维坐标系统。

它由一个原点和两个轴（X 轴和Y 轴）组成。

在二维系统中，还有一个Z 轴，用于描述深度或高度。

Halcon 坐标系统可以是笛卡尔坐标系或极坐标系。

【3.Halcon 坐标的定义方法】在Halcon 中，坐标可以通过以下方法定义：- 直接定义：使用Halcon 编程语言中的数据类型和函数直接定义坐标值。

例如，X 坐标为100，Y 坐标为200。

- 计算定义：通过Halcon 编程语言中的运算符和函数计算得到坐标值。

例如，X 坐标为Sx+50，Y 坐标为Sy-100。

- 接口读取：通过连接外部设备（如相机、编码器等）读取坐标值。

例如，从相机的图像中提取物体的坐标信息。

【4.Halcon 坐标的应用领域】Halcon 坐标广泛应用于工业自动化和机器视觉领域，例如：- 机器人控制：使用Halcon 坐标系统，可以精确地控制机器人的移动和定位。

- 机器视觉：通过Halcon 编程语言处理图像数据，可以提取物体的坐标信息，用于检测、识别和定位。

- 设备控制：Halcon 坐标系统可以用于控制和监控生产设备，如机床、输送线等。

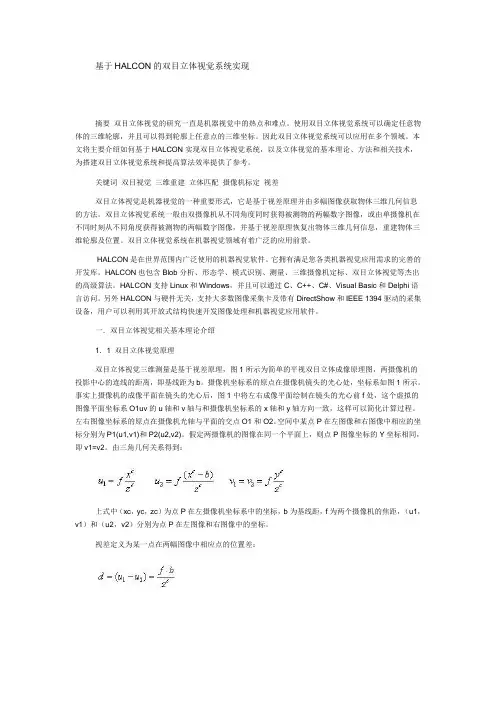

基于HALCON的双目立体视觉系统实现摘要双目立体视觉的研究一直是机器视觉中的热点和难点。

使用双目立体视觉系统可以确定任意物体的三维轮廓，并且可以得到轮廓上任意点的三维坐标。

因此双目立体视觉系统可以应用在多个领域。

本文将主要介绍如何基于HALCON实现双目立体视觉系统，以及立体视觉的基本理论、方法和相关技术，为搭建双目立体视觉系统和提高算法效率提供了参考。

关键词双目视觉三维重建立体匹配摄像机标定视差双目立体视觉是机器视觉的一种重要形式，它是基于视差原理并由多幅图像获取物体三维几何信息的方法。

双目立体视觉系统一般由双摄像机从不同角度同时获得被测物的两幅数字图像，或由单摄像机在不同时刻从不同角度获得被测物的两幅数字图像，并基于视差原理恢复出物体三维几何信息，重建物体三维轮廓及位置。

双目立体视觉系统在机器视觉领域有着广泛的应用前景。

HALCON是在世界范围内广泛使用的机器视觉软件。

它拥有满足您各类机器视觉应用需求的完善的开发库。

HALCON也包含Blob分析、形态学、模式识别、测量、三维摄像机定标、双目立体视觉等杰出的高级算法。

HALCON支持Linux和Windows，并且可以通过C、C++、C#、Visual Basic和Delphi语言访问。

另外HALCON与硬件无关，支持大多数图像采集卡及带有DirectShow和IEEE 1394驱动的采集设备，用户可以利用其开放式结构快速开发图像处理和机器视觉应用软件。

一．双目立体视觉相关基本理论介绍1．1 双目立体视觉原理双目立体视觉三维测量是基于视差原理，图1所示为简单的平视双目立体成像原理图，两摄像机的投影中心的连线的距离，即基线距为b。

摄像机坐标系的原点在摄像机镜头的光心处，坐标系如图1所示。

事实上摄像机的成像平面在镜头的光心后，图1中将左右成像平面绘制在镜头的光心前f处，这个虚拟的图像平面坐标系O1uv的u轴和v轴与和摄像机坐标系的x轴和y轴方向一致，这样可以简化计算过程。

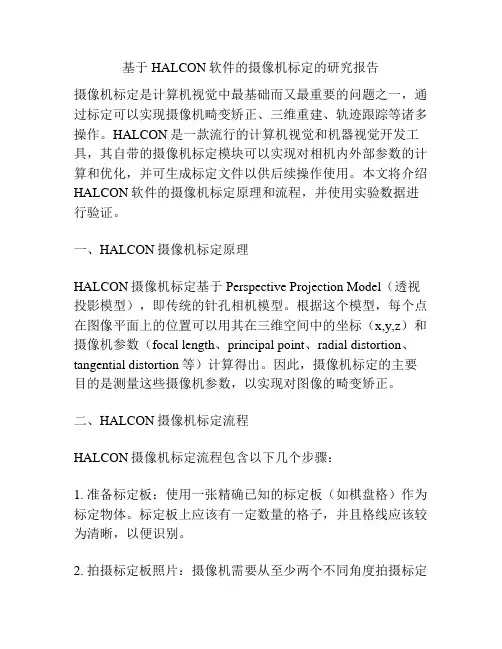

基于HALCON软件的摄像机标定的研究报告摄像机标定是计算机视觉中最基础而又最重要的问题之一，通过标定可以实现摄像机畸变矫正、三维重建、轨迹跟踪等诸多操作。

HALCON是一款流行的计算机视觉和机器视觉开发工具，其自带的摄像机标定模块可以实现对相机内外部参数的计算和优化，并可生成标定文件以供后续操作使用。

本文将介绍HALCON软件的摄像机标定原理和流程，并使用实验数据进行验证。

一、HALCON摄像机标定原理HALCON摄像机标定基于Perspective Projection Model（透视投影模型），即传统的针孔相机模型。

根据这个模型，每个点在图像平面上的位置可以用其在三维空间中的坐标（x,y,z）和摄像机参数（focal length、principal point、radial distortion、tangential distortion等）计算得出。

因此，摄像机标定的主要目的是测量这些摄像机参数，以实现对图像的畸变矫正。

二、HALCON摄像机标定流程HALCON摄像机标定流程包含以下几个步骤：1. 准备标定板：使用一张精确已知的标定板（如棋盘格）作为标定物体。

标定板上应该有一定数量的格子，并且格线应该较为清晰，以便识别。

2. 拍摄标定板照片：摄像机需要从至少两个不同角度拍摄标定板的照片，以获得足够的信息来计算摄像机参数。

拍摄时应注意保持标定板与摄像机位置、光照等条件的一致性。

3. 提取标定板角点：使用HALCON提供的Corner Detection（角点检测）算法，对标定板照片中的角点进行提取。

提取的角点应该较为准确，并尽可能地覆盖整个标定板。

4. 生成初始参数：对提取的角点进行3D-to-2D转换，生成摄像机的初始内外部参数。

这些参数可以作为优化算法的初始值。

5. 优化参数：使用HALCON自带的Optimize Calibration Object Parameters（标定参数优化）算法，对摄像机内外部参数进行优化。

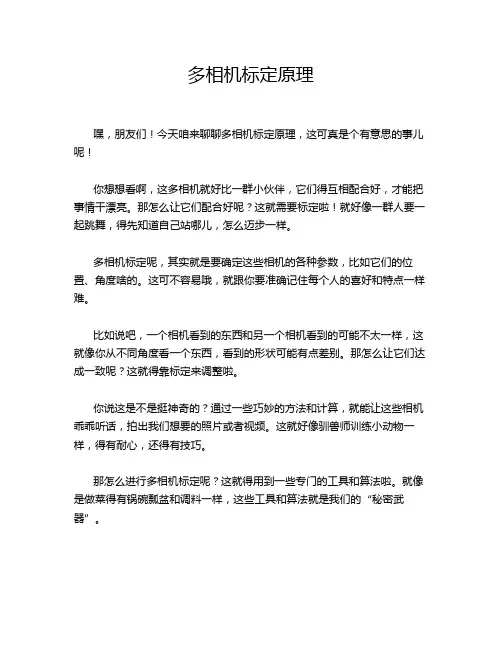

多相机标定原理嘿，朋友们！今天咱来聊聊多相机标定原理，这可真是个有意思的事儿呢！你想想看啊，这多相机就好比一群小伙伴，它们得互相配合好，才能把事情干漂亮。

那怎么让它们配合好呢？这就需要标定啦！就好像一群人要一起跳舞，得先知道自己站哪儿，怎么迈步一样。

多相机标定呢，其实就是要确定这些相机的各种参数，比如它们的位置、角度啥的。

这可不容易哦，就跟你要准确记住每个人的喜好和特点一样难。

比如说吧，一个相机看到的东西和另一个相机看到的可能不太一样，这就像你从不同角度看一个东西，看到的形状可能有点差别。

那怎么让它们达成一致呢？这就得靠标定来调整啦。

你说这是不是挺神奇的？通过一些巧妙的方法和计算，就能让这些相机乖乖听话，拍出我们想要的照片或者视频。

这就好像驯兽师训练小动物一样，得有耐心，还得有技巧。

那怎么进行多相机标定呢？这就得用到一些专门的工具和算法啦。

就像是做菜得有锅碗瓢盆和调料一样，这些工具和算法就是我们的“秘密武器”。

有时候啊，我就想，这科技可真厉害啊！能让这些相机变得这么聪明，能帮我们记录下那么多美好的瞬间。

要是没有多相机标定，那拍出来的东西可能就乱七八糟的，那多可惜呀！而且哦，这多相机标定在好多领域都有大用处呢！比如在自动驾驶里，那些车上的摄像头就得靠标定才能准确判断周围的情况。

还有在虚拟现实里，让你感觉身临其境，也少不了多相机标定的功劳呢！你说这多相机标定是不是很了不起？它就像一个隐藏在幕后的英雄，默默地为我们的生活带来便利和惊喜。

所以啊，朋友们，可别小看了这多相机标定原理，它可是有着大能量呢！它让我们的科技生活变得更加丰富多彩，让我们能看到更多不一样的世界。

咱得好好感谢那些研究多相机标定的科学家们，是他们让这一切成为可能呀！。

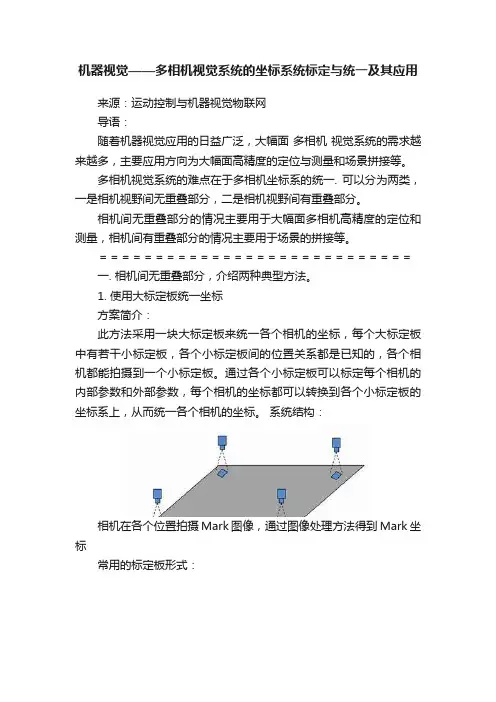

机器视觉——多相机视觉系统的坐标系统标定与统一及其应用来源：运动控制与机器视觉物联网导语：随着机器视觉应用的日益广泛，大幅面多相机视觉系统的需求越来越多，主要应用方向为大幅面高精度的定位与测量和场景拼接等。

多相机视觉系统的难点在于多相机坐标系的统一. 可以分为两类，一是相机视野间无重叠部分，二是相机视野间有重叠部分。

相机间无重叠部分的情况主要用于大幅面多相机高精度的定位和测量，相机间有重叠部分的情况主要用于场景的拼接等。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝一. 相机间无重叠部分，介绍两种典型方法。

1. 使用大标定板统一坐标方案简介：此方法采用一块大标定板来统一各个相机的坐标，每个大标定板中有若干小标定板，各个小标定板间的位置关系都是已知的，各个相机都能拍摄到一个小标定板。

通过各个小标定板可以标定每个相机的内部参数和外部参数，每个相机的坐标都可以转换到各个小标定板的坐标系上，从而统一各个相机的坐标。

系统结构：相机在各个位置拍摄Mark图像，通过图像处理方法得到Mark坐标常用的标定板形式：上图所示为单个标定板图像，大标定板由若干单个标定板组成，标定板的大小和数量根据实际测量情况而定。

多个标定板组合示意图：案例分析：(1) 检测目标分析测量产品需要若干个测量指标。

如下图所示。

(2)图像获取采用4只相机来完成所有项目的测量，分别拍到的照片如下图所示。

(3)检测流程先分别利用每张图的两条垂直边计算出它们的交点，那么得到的4个交点就可以算出L1和L2的值，如下图所示(以右下角相机为例)。

注意事项：此种方法需要将多只相机的坐标统一到一个坐标系中，并且单一相机还要做自己的校准，保证精度。

根据检测要求，设置取多少个点作为参考，但是这影响测试的时间，需酌情考虑。

应用领域：手机和平板电脑面板尺寸的检测。

2. 使用相对运动统一坐标方案简介：此方法采用相机和被测物之间的相对运动来统一相机的坐标，相机和被测物只要一方运动即可，记录各个位置的坐标，然后通过数学运算来统一坐标。

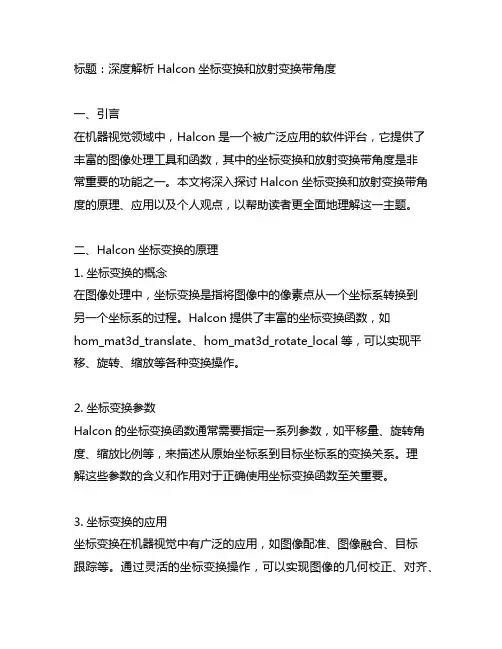

标题：深度解析Halcon坐标变换和放射变换带角度一、引言在机器视觉领域中，Halcon是一个被广泛应用的软件评台，它提供了丰富的图像处理工具和函数，其中的坐标变换和放射变换带角度是非常重要的功能之一。

本文将深入探讨Halcon坐标变换和放射变换带角度的原理、应用以及个人观点，以帮助读者更全面地理解这一主题。

二、Halcon坐标变换的原理1. 坐标变换的概念在图像处理中，坐标变换是指将图像中的像素点从一个坐标系转换到另一个坐标系的过程。

Halcon提供了丰富的坐标变换函数，如hom_mat3d_translate、hom_mat3d_rotate_local等，可以实现平移、旋转、缩放等各种变换操作。

2. 坐标变换参数Halcon的坐标变换函数通常需要指定一系列参数，如平移量、旋转角度、缩放比例等，来描述从原始坐标系到目标坐标系的变换关系。

理解这些参数的含义和作用对于正确使用坐标变换函数至关重要。

3. 坐标变换的应用坐标变换在机器视觉中有广泛的应用，如图像配准、图像融合、目标跟踪等。

通过灵活的坐标变换操作，可以实现图像的几何校正、对齐、修复等功能，从而提高图像处理的精度和鲁棒性。

三、Halcon放射变换带角度的原理1. 放射变换的概念放射变换是对图像进行仿射变换、透视变换等操作的过程。

Halcon提供了affine_trans_image、hom_transform等函数，可以实现各种放射变换操作。

2. 放射变换参数放射变换函数通常需要指定变换矩阵、插值方法、边界处理等参数，来描述不同类型的放射变换。

理解这些参数的作用和影响对于正确应用放射变换函数至关重要。

3. 放射变换的应用放射变换在图像处理和模式识别中有着重要的应用，如图像配准、目标定位、姿态估计等。

通过合理的放射变换操作，可以实现对图像的仿射校正、几何变换、透视恢复等功能，从而提高图像处理的准确性和鲁棒性。

四、个人观点和理解在我看来，Halcon坐标变换和放射变换带角度是非常强大和灵活的工具，可以应用于各种复杂的图像处理任务。

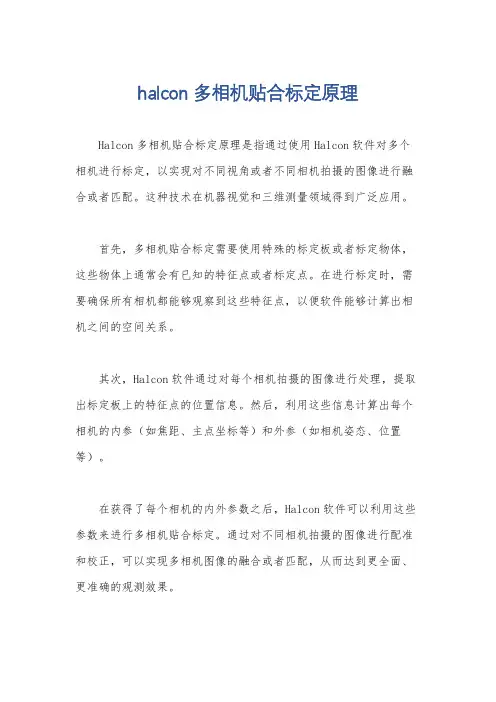

halcon多相机贴合标定原理
Halcon多相机贴合标定原理是指通过使用Halcon软件对多个相机进行标定，以实现对不同视角或者不同相机拍摄的图像进行融合或者匹配。

这种技术在机器视觉和三维测量领域得到广泛应用。

首先，多相机贴合标定需要使用特殊的标定板或者标定物体，这些物体上通常会有已知的特征点或者标定点。

在进行标定时，需要确保所有相机都能够观察到这些特征点，以便软件能够计算出相机之间的空间关系。

其次，Halcon软件通过对每个相机拍摄的图像进行处理，提取出标定板上的特征点的位置信息。

然后，利用这些信息计算出每个相机的内参（如焦距、主点坐标等）和外参（如相机姿态、位置等）。

在获得了每个相机的内外参数之后，Halcon软件可以利用这些参数来进行多相机贴合标定。

通过对不同相机拍摄的图像进行配准和校正，可以实现多相机图像的融合或者匹配，从而达到更全面、更准确的观测效果。

总的来说，Halcon多相机贴合标定原理涉及到相机的内外参数标定、特征点提取、图像配准等多个步骤，通过这些步骤的组合和计算，可以实现多个相机图像的无缝融合或者匹配，为机器视觉和三维测量等领域提供了强大的技术支持。

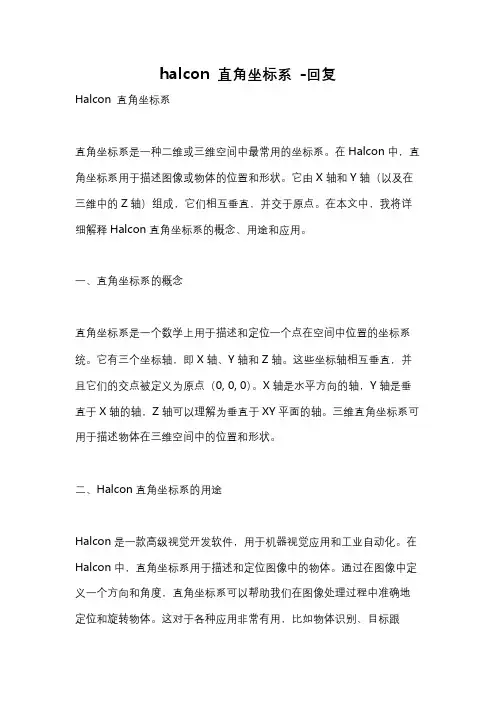

halcon 直角坐标系-回复Halcon 直角坐标系直角坐标系是一种二维或三维空间中最常用的坐标系。

在Halcon中，直角坐标系用于描述图像或物体的位置和形状。

它由X轴和Y轴（以及在三维中的Z轴）组成，它们相互垂直，并交于原点。

在本文中，我将详细解释Halcon直角坐标系的概念、用途和应用。

一、直角坐标系的概念直角坐标系是一个数学上用于描述和定位一个点在空间中位置的坐标系统。

它有三个坐标轴，即X轴、Y轴和Z轴。

这些坐标轴相互垂直，并且它们的交点被定义为原点（0, 0, 0）。

X轴是水平方向的轴，Y轴是垂直于X轴的轴，Z轴可以理解为垂直于XY平面的轴。

三维直角坐标系可用于描述物体在三维空间中的位置和形状。

二、Halcon直角坐标系的用途Halcon是一款高级视觉开发软件，用于机器视觉应用和工业自动化。

在Halcon中，直角坐标系用于描述和定位图像中的物体。

通过在图像中定义一个方向和角度，直角坐标系可以帮助我们在图像处理过程中准确地定位和旋转物体。

这对于各种应用非常有用，比如物体识别、目标跟踪、零件检测等。

三、Halcon直角坐标系的应用在Halcon中，我们可以使用一些函数和工具来操作直角坐标系。

以下是一些常用的应用示例：1. 物体定位：在图像处理中，我们可以使用Halcon提供的几何图形匹配工具，如find_shape_model和find_shape_models。

它们可以通过模板匹配来寻找图像中的物体，并使用直角坐标系来定位物体的位置。

2. 角度测量：Halcon提供了一些函数来测量物体或者图像中的角度，例如angle_abs_diff和angle_abs_deviation。

这些函数计算基于直角坐标系的角度差异，并帮助我们准确地测量物体的旋转角度。

3. 坐标变换：Halcon还提供了一些函数来进行坐标转换，例如project_coordinates和transform_points。

这些函数可将坐标从一个直角坐标系转换到另一个直角坐标系，使得我们可以在不同空间中准确地描述和定位物体。

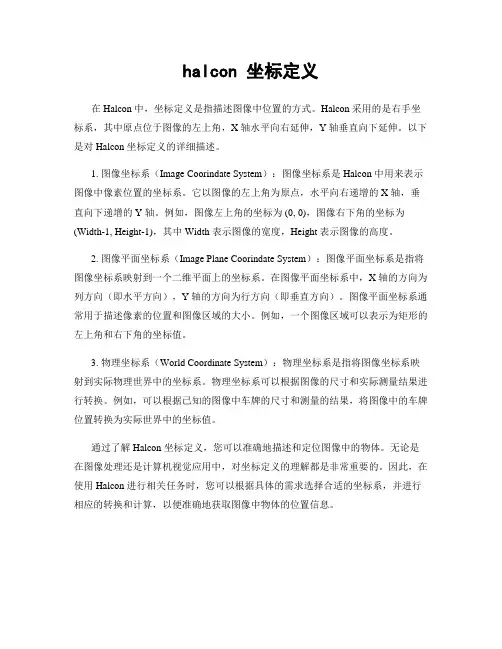

halcon 坐标定义在 Halcon 中，坐标定义是指描述图像中位置的方式。

Halcon 采用的是右手坐标系，其中原点位于图像的左上角，X 轴水平向右延伸，Y 轴垂直向下延伸。

以下是对 Halcon 坐标定义的详细描述。

1. 图像坐标系（Image Coorindate System）：图像坐标系是 Halcon 中用来表示图像中像素位置的坐标系。

它以图像的左上角为原点，水平向右递增的 X 轴，垂直向下递增的 Y 轴。

例如，图像左上角的坐标为 (0, 0)，图像右下角的坐标为(Width-1, Height-1)，其中 Width 表示图像的宽度，Height 表示图像的高度。

2. 图像平面坐标系（Image Plane Coorindate System）：图像平面坐标系是指将图像坐标系映射到一个二维平面上的坐标系。

在图像平面坐标系中，X 轴的方向为列方向（即水平方向），Y 轴的方向为行方向（即垂直方向）。

图像平面坐标系通常用于描述像素的位置和图像区域的大小。

例如，一个图像区域可以表示为矩形的左上角和右下角的坐标值。

3. 物理坐标系（World Coordinate System）：物理坐标系是指将图像坐标系映射到实际物理世界中的坐标系。

物理坐标系可以根据图像的尺寸和实际测量结果进行转换。

例如，可以根据已知的图像中车牌的尺寸和测量的结果，将图像中的车牌位置转换为实际世界中的坐标值。

通过了解 Halcon 坐标定义，您可以准确地描述和定位图像中的物体。

无论是在图像处理还是计算机视觉应用中，对坐标定义的理解都是非常重要的。

因此，在使用 Halcon 进行相关任务时，您可以根据具体的需求选择合适的坐标系，并进行相应的转换和计算，以便准确地获取图像中物体的位置信息。

halcon 灰度匹配的坐标系（原创版）目录1.HALCON 灰度匹配的概念和原理2.HALCON 灰度匹配的坐标系3.HALCON 灰度匹配在实际应用中的优势4.总结正文一、HALCON 灰度匹配的概念和原理HALCON 是一种用于数字图像处理的软件库，它具有丰富的图像处理功能，其中之一就是灰度匹配。

灰度匹配是一种基于图像灰度值的匹配方法，它的主要原理是将图像中的像素点与模板中的像素点进行比较，通过计算它们之间的灰度值差异来判断它们是否匹配。

在 HALCON 中，灰度匹配可以应用于各种图像处理任务，例如定位、识别和检测等。

二、HALCON 灰度匹配的坐标系在 HALCON 中，灰度匹配的坐标系是由图像的行和列组成的。

每个像素点在图像中都有一个唯一的坐标，这个坐标由像素点所在的行号和列号表示。

在进行灰度匹配时，HALCON 会将图像中的每个像素点与模板中的对应像素点进行比较，比较的依据是它们之间的灰度值差异。

如果像素点的灰度值与模板中的像素点的灰度值差异小于一定的阈值，那么就认为这两个像素点是匹配的。

三、HALCON 灰度匹配在实际应用中的优势HALCON 灰度匹配在实际应用中有很多优势，主要体现在以下几个方面：1.高效性：HALCON 灰度匹配的算法非常高效，可以在很短的时间内完成大量的匹配任务。

2.灵活性：HALCON 灰度匹配可以灵活地应用于各种图像处理任务，例如定位、识别和检测等。

3.精确性：HALCON 灰度匹配的精度非常高，可以准确地定位图像中的目标对象。

4.可控性：HALCON 灰度匹配的参数可以精确控制，用户可以根据实际需求调整匹配的阈值、模板的大小和形状等参数。

四、总结总之，HALCON 灰度匹配是一种非常实用的图像处理方法，它可以在各种实际应用中发挥重要的作用。

halcon 访问像素原理Halcon是一款强大的机器视觉编程工具，而像素是数字图像处理中的基本单位，如何访问像素是进行图像处理和分析的重要问题。

那么，Halcon是如何访问像素的呢？在Halcon中，可以使用以下两种方式来访问像素：1. 基于点的像素访问方式：这种方式基于像素的坐标，直接通过坐标来访问像素值。

Halcon提供了多种不同的函数来实现这种访问方式。

比如，对于一幅灰度图像，可以使用access_gray函数来访问像素：access_gray(Image, Row, Col, &GrayVal)其中，Image为图像对象，Row和Col分别表示要访问的像素的行和列，GrayVal为输出的像素值。

对于彩色图像，可以使用access_channel函数来访问像素值：access_channel(Image, Row, Col, &RedVal, &GreenVal, &BlueVal)其中，RedVal、GreenVal和BlueVal分别表示输出的红、绿、蓝三个通道的像素值。

2. 基于区域的像素访问方式：这种方式则是基于图像中的区域来进行像素访问。

Halcon提供了多种不同的函数来实现这种访问方式。

比如，可以使用get_region_points 函数来获取一个区域内所有的像素坐标，然后使用访问像素的函数来逐个访问像素。

除了上述两种方式，Halcon还提供了一些高级的像素访问方式，比如使用ROI（region of interest）来访问像素，以及使用get_grayval_ellipse等函数来根据几何形状访问像素等。

总之，借助Halcon强大的像素访问能力，我们可以轻松实现各种数字图像处理和分析的任务。

双相机统一坐标系原理在计算机视觉和机器人领域中，双相机系统被广泛应用于三维重建、物体定位和运动跟踪等任务中。

双相机系统由两个相机组成，通过同时获取不同视角的图像来获取更为准确的信息。

然而，由于相机之间的位置和姿态可能存在差异，需要将两个相机的坐标系统一起来，以便进行后续的计算和分析。

双相机系统中，每个相机都有自己的坐标系，其中一个相机被选为参考相机，其坐标系被定义为世界坐标系。

为了将另一个相机的坐标系与参考相机的坐标系统一起来，需要进行坐标系对齐和校准。

进行坐标系对齐。

坐标系对齐的目的是将两个相机的坐标系的原点对齐，使它们在同一水平面上。

通常采用的方法是使用标定板进行相机标定。

标定板上有一系列已知尺寸和位置的特征点，通过在不同的角度和位置拍摄标定板的图像，可以计算出相机的内外参数。

通过对两个相机进行标定，可以得到它们的坐标系原点相对于参考相机坐标系原点的平移矢量和旋转矩阵。

将这些参数应用到另一个相机的坐标系上，就可以实现坐标系对齐。

接下来，进行坐标系校准。

坐标系校准的目的是通过计算两个相机之间的外参数，确定相机之间的相对位置和姿态。

常用的方法是使用特征点匹配。

通过在两个相机的图像中提取特征点，并进行匹配，可以得到特征点在两个相机中的对应关系。

通过这些对应关系，可以计算出相机之间的基础矩阵或本质矩阵。

基础矩阵描述了两个相机之间的几何关系，而本质矩阵则描述了相机之间的运动关系。

通过对基础矩阵或本质矩阵进行分解，可以得到相机之间的相对位置和姿态。

经过坐标系对齐和校准后，两个相机的坐标系就可以统一起来。

在统一坐标系中，可以进行三维重建、物体定位和运动跟踪等任务。

例如，通过利用两个相机的图像，可以使用三角测量的方法重建三维场景。

通过在两个相机中检测和匹配特征点，可以计算出特征点在三维空间中的位置，并恢复出整个场景的三维结构。

另外，通过对两个相机的图像进行匹配和跟踪，可以实现物体的定位和运动跟踪。

双相机统一坐标系原理是将两个相机的坐标系对齐和校准，以便进行后续的计算和分析。

Halcon相机标定简介相机标定简介⾸先镜头有畸变，也就是说照出的图像与实际不符产⽣了形变。

即使⼯业镜头也是有千分之⼏的畸变率的。

上个图告诉⼤家畸变这个图⾥，第⼀个图就是我们相机下的真实的形状，后边两个就是照出来有畸变的图⽚。

其次镜头与相机⽆论你的机械结构精度多⾼，也不容易或者说没办法将相机安装的特别正，那相机安装不正也是会导致误差的。

⼤家想知道具体数学模型的话可以搜⼀下相机标定的理论⽅⾯的知识，我侧重怎么做。

标定就是把上述两个东西转化成正常的。

⽆论是在图像测量或者机器视觉应⽤中，相机参数的标定都是⾮常关键的环节，其标定结果的精度及算法的稳定性直接影响相机⼯作产⽣结果的准确性。

深度说明1、相机标定参数介绍内参：确定摄像机从三维空间到⼆维空间的投影关系。

针孔相机（FA镜头相机）模型为6个参数（f,kSx,Sy,Cx,Cy）;远⼼镜头相机模型为5个参数（f,Sx,Sy,Cx,Cy）;线阵相机为11个参数（f,k,Sx,Sy,Cx,Cy,Width,Highth,Vx,Vy,Vz）。

其中：f为焦距；k表⽰径向畸变量级。

如果k为负值，畸变为桶形畸变，如果为正值，那么畸变为枕形畸变。

Sx,Sy是缩放⽐例因⼦。

对于相机（FA镜头）表⽰图像传感器⽔平和垂直⽅向上相邻像素之间的距离，初始值与真实值越接近计算速度越快。

对于远⼼摄像机模型，表⽰像素在世界坐标系中的尺⼨。

Cx,Cy是图像的主点，对于相机，这个点是投影中⼼在成像平⾯上的垂直投影，同时也是径向畸变的中⼼。

对于远⼼摄像机模型，只表⽰畸变的中⼼。

Vx,Vy,Vz：线阵相机必须与被拍摄物体之间有相对移动才能拍摄到⼀幅有⽤的图像。

这是运动向量。

Sx,Sy对于线阵相机是相邻像元的⽔平和垂直距离。

2、标定板详细介绍问题1：halcon是否只能使⽤halcon专⽤的标定板？halcon提供了简便、精准的标定算⼦与标定助⼿，这在实际使⽤中极⼤地⽅便了使⽤者在halcon中有两种标定⽅式：halcon⾃带例程中出现的，⽤halcon定义的标定板，如下图：⽤户⾃定义标定板，⽤户可以制作任何形状、形式的标定板，如下图：所以，halcon并⾮只能使⽤专⽤标定板，也可以使⽤⾃定义标定板就可以进⾏标定。

双相机统一坐标系原理双相机系统是一种常用的视觉系统，可以提高图像处理和分析的效率和准确性。

在双相机系统中，通常会有两个独立的相机模块，它们可以同时拍摄同一个场景或对象，并且通过计算两个图像之间的关系，可以实现深度信息的获取和三维重建。

在使用双相机系统时，一个关键的问题是要确保两个相机的坐标系是统一的，否则将会导致深度信息的计算错误和三维重建的失真。

为此，需要对双相机系统的原理和工作流程进行深入了解。

双相机系统一般由两个相机模块、图像采集卡、计算机等组成。

在双相机系统中，每个相机模块都具有自己的坐标系，通常是由相机的光心和成像平面确定的。

因此，为了实现双相机系统的统一坐标系，需要进行坐标系的标定和转换。

双相机系统的坐标系标定是指确定每个相机的坐标系的相对位置和方向，以便能够准确地计算两个相机之间的几何关系。

通常，双相机系统的坐标系标定可以通过使用特殊的标定板和标定算法来实现。

标定板上通常会有一些已知的特征点，通过对这些特征点拍摄的图像进行处理，可以计算出相机的内外参数和坐标系的转换矩阵。

在坐标系标定后，就可以将两个相机的坐标系统一到同一个世界坐标系中。

实现双相机系统的统一坐标系还需要考虑到图像的畸变和相机的投影变换。

在实际的图像采集过程中，相机的镜头会导致图像出现畸变，因此需要对图像进行畸变校正。

另外，在计算深度信息和三维重建时，还需要考虑到相机的投影变换，以便将不同相机拍摄的图像映射到同一个坐标系中。

通过对图像的畸变校正和投影变换，可以实现双相机系统的统一坐标系，并实现深度信息的获取和三维重建。

总的来说，双相机系统的统一坐标系原理包括坐标系标定、图像畸变校正和投影变换等步骤。

通过这些步骤，可以确保双相机系统的两个相机模块具有统一的坐标系，从而实现深度信息的获取和三维重建。

双相机系统在计算机视觉、机器人视觉、计算机图形学等领域具有广泛的应用前景，对于提高图像处理和分析的效率和准确性具有重要意义。

双相机统一坐标系原理双相机统一坐标系是指将两个不同位置的相机的图像采集到同一个坐标系下进行处理和分析的方法。

在计算机视觉和机器视觉领域中，双相机统一坐标系被广泛应用于三维重建、立体视觉、目标跟踪等任务中。

本文将介绍双相机统一坐标系的原理及其应用。

一、双相机系统介绍双相机系统由两个相机组成，相机之间的距离和位置可以根据具体应用进行调整。

每个相机都可以独立地获取图像，并且可以通过标定来估计相机的内参和外参。

在双相机系统中，我们需要将两个相机的图像投影到同一个坐标系下进行处理和分析。

二、坐标系的建立为了实现双相机统一坐标系，我们需要建立一个参考坐标系。

通常情况下，我们选择其中一个相机的坐标系为参考坐标系，称为主相机。

主相机的坐标系原点通常选择在主相机的光心位置，坐标轴的方向可以根据具体需求进行定义。

三、相机标定在双相机系统中，我们需要对相机进行标定，以获取相机的内参和外参。

相机的内参包括焦距、主点位置和畸变参数等，而外参包括相机的位置和姿态。

通过相机标定，我们可以得到两个相机的内参和外参，从而实现双相机统一坐标系的建立。

四、坐标转换将两个相机的图像投影到同一个坐标系下需要进行坐标转换。

首先，我们需要将每个相机的图像坐标转换为相机坐标系下的三维坐标。

然后，通过外参矩阵将相机坐标系下的三维坐标转换为参考坐标系下的三维坐标。

最后，将参考坐标系下的三维坐标转换为图像坐标，即可将两个相机的图像投影到同一个坐标系下。

五、应用双相机统一坐标系在三维重建、立体视觉和目标跟踪等领域有广泛的应用。

在三维重建中，通过双相机统一坐标系可以获取场景中物体的三维坐标信息。

通过计算两个相机视野中相同物体在图像中的位置，可以得到物体在参考坐标系下的三维坐标。

在立体视觉中，双相机统一坐标系可以用于实现深度估计。

通过计算两个相机之间的视差，可以得到场景中物体的深度信息。

在目标跟踪中，双相机统一坐标系可以用于同时跟踪多个目标。

通过将两个相机的图像投影到同一个坐标系下，可以方便地对目标进行跟踪和定位。

halcon 访问像素原理
Halcon是一种高级机器视觉软件，它允许用户访问图像中的像素。

在 Halcon 中，图像通常被表示为一个二维数组，其中每个元素都代表一个像素的亮度值。

用户可以使用 Halcon 的像素访问功能来读取和修改像素值。

Halcon 中的像素访问功能允许用户按照不同的方式访问像素。

例如，用户可以使用坐标值访问像素，也可以使用线性索引访问像素。

使用坐标值访问像素可以让用户直接指定图像中的位置，而使用线性索引访问像素则可以让用户更快地访问像素。

在 Halcon 中，用户可以使用多种方法来读取像素值。

例如，用户可以使用函数 get_grayval 来读取一个像素的灰度值。

此外，用
户还可以使用函数 get_channel，它可以返回一个像素的所有通道值。

用户可以根据需要选择适合自己的函数。

在修改像素值时，用户可以使用函数 set_grayval 来设置像素
的灰度值。

此外，用户还可以使用函数 set_channel，它可以设置一个像素的所有通道值。

用户可以根据需要选择适合自己的函数。

在使用 Halcon 访问像素时，用户需要注意一些细节。

例如，用户需要确保在访问像素之前先加载图像。

此外，用户还需要根据图像的颜色空间来选择适合的函数。

如果用户不了解这些细节，可能会遇到问题。

总之，Halcon 的像素访问功能为用户提供了一种灵活和方便的
方法来读取和修改图像中的像素。

通过正确地使用这些功能，用户可
以实现各种机器视觉应用程序。
