层框架结构一榀框架手算计算书(一类建筑)

一榀框架结构设计计算书一榀框架结构设计计算书在建筑设计中，框架结构被广泛应用，其主要特点是具有较高的强度、刚度和稳定性，并且适用范围广泛。

因此，对框架结构进行设计和计算十分必要。

下面，我们将对一榀框架结构的设计计算进行详细介绍。

1. 整体结构设计在框架结构的设计中，首先需要确定其整体结构。

在考虑结构形式时，应充分考虑建筑用途、设计荷载、周边环境和地质条件等因素，合理确定结构类型和结构形式。

对于一榀框架结构，通常采用单跨或双跨结构，梁柱长度应控制在合理范围内，避免过长造成剪力和弯矩作用过大。

2. 材料选择和规格确定在选择使用的材料时，应根据设计荷载和地理环境等因素，选择适当的材料类型。

对于一榀框架结构，常用的材料一般包括钢材、混凝土和木材等。

其中，钢材具有较高的强度和刚度，但在防火方面存在不足；混凝土具有很好的耐久性和火灾防护性能，但施工难度大；木材则有较好的美观性和隔音性能，但相对强度和稳定性较弱。

在确定材料规格时，应考虑本体的受力情况和要求，以确保结构强度和稳定性满足设计要求。

3. 受力计算和分析受力计算是框架结构设计的核心内容之一。

在完成结构整体设计和材料选择后，应对结构进行受力计算和分析，以确定各构件的荷载和应力状态，并满足设计要求。

具体来说，应对结构进行弯矩、剪力、轴力等受力分析，结合力学原理和受力公式，确定构件截面设计和材料厚度，以确保结构强度和稳定性满足设计要求。

4. 正确施工和检查验收在进行框架结构的施工时，应确保按照施工图纸和设计方案进行施工，保持结构的几何形状和准确尺寸，确保构件之间的连接牢固可靠。

在施工中，应及时发现并排除施工中的缺陷和质量问题，确保结构的质量和安全。

在完成结构施工后，应进行检查验收，以确保结构符合设计要求并具有承载能力和稳定性。

总之，框架结构的设计计算是保证建筑结构强度和稳定性的重要环节，需要充分考虑建筑用途、设计荷载、周边环境和地质条件等因素，合理选择材料和规格，进行受力计算和分析，并确保施工质量和验收合格。

一榀框架结构设计计算书框架结构设计计算书1.截面尺寸估算图1 结构平面布置图横梁AB 轴的截面尺寸为：h=L/12=6000/12=500mm ，取500mm b=h/3=500/3=167mm ，取250mm横梁BD 轴的截面尺寸为：h=L/12=8000/12=666mm ，取700mm b=h/3=700/3=233mm ，取300mm纵梁1-2轴的截面尺寸为：h=L/12=8100/12=675mm ，取700mmb=h/3=700/3=233mm ，取300mm次梁的截面尺寸为：h=L/18=8100/12=450mm ，取500mmb=h/3=500/3=167mm ，取250mm 现浇板厚为：h=L/50=6000/50=120mm柱子的截面尺寸：按层高确定：底层层高H =3900 mmb =(1/10-1/15)×H =390-260 mm按轴压比确定：可根据式c估算。

各层的平均荷载设计值近似取14 kN /m 2，柱的负载面积为（4+3）×8.1m 2。

由公式可得第一层柱截面面积为：Ac≥N/fc≥1.4×14×（4+3）×8.1×3×103/14.3=233144mm2所以b=h≥482mm，第一、二层柱截面取b=h=500mm 第三层柱截面面积为：Ac≥N/fc≥1.4×14×（4+3）×8.1×103/14.3=77714mm 所以b=h≥278mm，取b=h=400mm柱子的高度：首层柱高3.9m，二、三层柱高3.6m2.框架结构计算简图2.1 框架的线刚度计算取楼层中间的一榀框架进行计算。

框架的计算单元如图2，绘出框架计算简图。

图2框架计算简图框架梁、柱的混凝土强度等级为C30，计算梁的截面惯性矩：表1 横梁线刚度i b计算表梁编号层次Ec b h I0L EcI0/L αEcI0/L （N/mm2）(mm)(mm)(mm)(N.mm) (N.mm)中框架AB 1~3 3.00E+04 250 500 2604166667 6000 2.60E+10 BD 1~3 3.00E+04 300 700 8575000000 8000 3.22E+10 6.43E+10 边框架AB 1~3 3.00E+04 250 500 2604166667 6000 1.30E+10 1.95E+10BD 1~3 3.00E+04 300 700 8575000000 8000注：α为梁刚度调整系数表2 柱线刚度i c 计算表层次 h c (mm) Ec（N /mm 2）b ×h (mm 2) Ic (mm 4) E c I c / h c (N .mm) 1 3900 3.0×104500×500 5.21×1094.01×10102 3600 3.0×104 500×500 5.21×109 4.34×1010 336003.0×104400×4002.13×1091.78×1010表3 梁柱相对线刚度i 计算（底层柱ic=1.0）iab0.65 边框架iab 0.048 ibd 1.60 ibd 1.20 i2 1.08 i2 1.083 3.荷载计算3.1 荷载标准值计算3.1.1 屋面恒载（上人）20厚水泥砂浆找平层 2m /40kN .002.020=?150厚水泥蛭石保温层 2m /75kN .015.05.0=?120厚钢筋混凝土板 2m /kN 312.025=?20厚石灰砂浆 2m /kN 43.020.071=? 合计 2m /4.49kN屋面均布恒荷载为： kN 66.203649.4)226()41.8(=?+3.1.2 楼面恒载：瓷砖地面（包括水泥粗砂打底） 2m /0.55kN 120厚钢筋混凝土板 2m /kN 312.025=? 20厚水泥砂浆 2m /40kN .002.020=?合计 2m /3.95kN楼面均布恒荷载为： kN 72.179195.3)226()41.8(=?+3.1.3 屋面活载：屋面为上人屋面，查《建筑结构荷载规》得均布荷载标准值为2.0kN /m 2，所以屋面均布荷载标准值为：kN 20.9070.2)226()41.8(=?+3.1.4楼面活载：查《建筑结构荷载规》楼面均布活载中：办公室、阅览室、会议活动室为2.0kN/m 2，餐厅为2.5kN/m 2，走廊、门庭、楼梯为2.5kN/m 2，为便于计算，居室中的隔墙，隔断统一不计，楼面均布荷载统一偏大取为2.5kN/m 2。

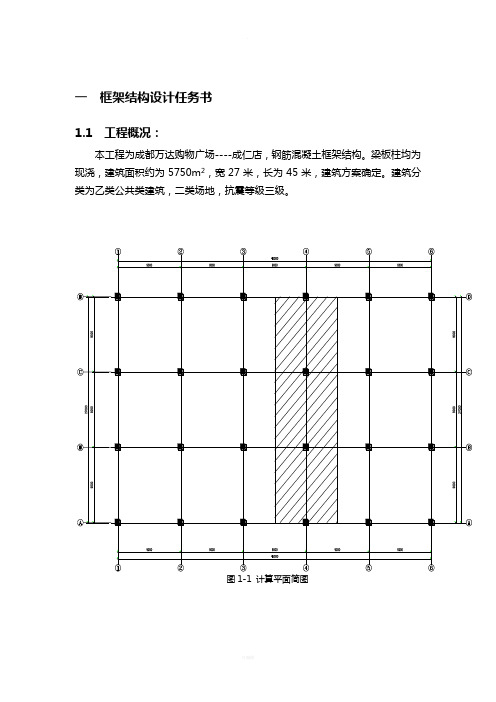

一框架结构设计任务书1.1 工程概况：本工程为成都万达购物广场----成仁店，钢筋混凝土框架结构。

梁板柱均为现浇，建筑面积约为5750m2，宽27米，长为45米，建筑方案确定。

建筑分类为乙类公共类建筑，二类场地，抗震等级三级。

图1-1 计算平面简图1.2 设计资料1）气象条件：基本风压3155KN/m22）抗震设防：设防烈度7度3）屋面做法：20厚水泥砂浆面层一层油毡隔离层40厚挤塑聚苯板保温层15厚高分子防水卷材20厚1:3水泥砂浆找平1:6水泥焦渣1%找坡层，最薄处30厚120厚现浇钢筋混凝土板粉底4）楼面做法：8~13厚铺地砖面层100厚钢筋砼楼板吊顶1.3设计内容1)确定梁柱截面尺寸及框架计算简图2)荷载计算3)框架纵横向侧移计算；4)框架在水平及竖向力作用下的内力分析；5)内力组合及截面设计；6)节点验算。

二 框架结构布置及结构计算简图确定2.1 梁柱截面的确定通过查阅规范，知抗震等级为3级，允许轴压比为[μ]=0.85 由经验知n=12~14kn/m 2 取n=13kn/m 2 拟定轴向压力设计值 N=n •A=13kn/m 2×81m 2×5=5265KN 拟定柱的混凝土等级为C30，f c =14.3N/mm 2 柱子尺寸拟定700mm ×700mm μ= c f s N A =52650.0143700700⨯⨯=0.75<[μ]=0.85 满足 初步确定截面尺寸如下： 柱：b ×h=700mm ×700mm梁（BC 跨、CE 、EF 跨）=L/12=9000/12=750mm 取h=800mm ，b=400mm 纵梁=L/12=9000/15=600mm 取h=600mm ，b=300mm 现浇板厚取h=120mm2.2 结构计算简图结构计算简图如下：图2-1结构计算简图图2-2平面计算简图三荷载计算：3.1恒载标准值计算1）①屋面板恒荷载标准值20厚1:3水泥砂浆面层0.02×20=0.4 KN/M 2 一层油毡隔离层0.05 KN/M 2 40厚挤塑苯板保温层0.04×0.5 =0.02 KN/M 2 15厚高分子防水卷材0.04KN/M 2 20厚1:3水泥砂浆找平0.02×20 =0.4 KN/M 2 1:6水泥渣1%找坡层最薄处30厚（0.03+0.045）/2×14=0.525 KN/M 2 120厚现浇钢筋混凝土板0.12×25=3 KN/M 2 12厚板底抹灰0.012×20=0.24 KN/M 2 合计 4.675KN/M 2屋面板传递给边柱的集中荷载： 4.675×1.5×9=63KN中柱的集中荷载： 4.675×3×9=126.23KN②屋顶次梁恒载标准值单向板传给次梁的荷载 4.675×3=14.025 KN/M 次梁自重0.3×(0.6-0.12)) ×25=3.6 KN/M 次梁粉刷（0.6-0.12）×0.02×17×2=0.326 KN/M 合计18 KN/M图3-1 次梁计算单元及板传力图③屋顶框架梁所受恒荷载标准值次梁传给框架梁恒荷载18×9=162KN④屋顶框架梁重量梁自重：0.4×﹙0.8-0.12﹚×25=6.8KN/M粉刷：﹙0.8-0.12﹚×0.02×17×2=0.46KN/M 合计7.26KN/M 2）①楼面板恒载标准值8~13厚铺地砖面层0.6 KN/M 2 20厚1:2水泥砂浆结合层0.02×20=0.4 KN/M 2 120厚钢筋砼楼板0.12×25=3 KN/M 2 石膏板吊顶0.2 KN/M 2合计 4.2 KN/M 2楼面板传递给边柱的集中荷载： 4.2×1.5×9=56.7KN中柱的集中荷载： 4.2×3×9=113.4KN②2~5层纵向次梁恒载标准值计算简图见图3楼面单向板传给纵向次梁恒荷载 4.2×3=12.6 KN/M 次梁自重0.3×（0.6-0.12）×25=3.6KN/M 合计16.2 KN/M③2~5层框架梁所受恒荷载标准值次梁传递给框架梁恒荷载16.2×9≈150 KN③2~5层框架梁恒载标准值框架梁自重0.4×（0.8-0.12）×25=6.8 KN/M 3）四层建在所取一榀框架梁上的填充墙恒荷载标准值墙自重0.2×（3.3-0.8）×10.3≈5.2KN/M 粉刷（3.3-0.8）×0.02×17×2=1.7KN/M 合计取（因为有构造柱取大点）7.2KN/M4）柱自重标准值1~3层柱自重：0.7×0.7×（4.2－0.12）×25＝49.98KN大理石贴面：0.5×4×0.7×4.2＝5.88KN 合计55.86KN 4~5层柱自重：0.7×0.7×（3.3-0.12）×25＝38.96KN大理石贴面：0.5×4×0.7×3.3＝4.62KN合计43.58KN5）外墙自重标准值5层外墙作用在边柱的集中荷载墙自重：0.2×（3.3-0.12）×10.3×（9-07）=54.37KN粉刷：2×0.02×（3.3-0.12）×17（9-0.7）=17.95KN合计72.32KN4层玻璃幕墙作用在边柱的集中荷载玻璃幕墙自重： 1.5kn/m2×（9-0.7）×（3.3-0.12）=26.15KN2~3层外墙作用在边柱的集中荷载墙自重：0.2×（4.2-0.12）×10.3×（9-07）=69.76KN粉刷：2×0.02×（4.2-0.12）×17（9-0.7）=23.03KN合计92.79KN3.2活荷载标准值计算1）①屋面板活荷载标准值（不上人）：0.5KN/M²②顶层次梁受板传递的活荷载标准值（计算简图见图2）0.5×3=1.5KN/M③框架梁受次梁传递的活荷载标准值1.5×9=13.5KN④屋面板传递给边柱的集中荷载：0.5×1.5×9=6.75KN中柱的集中荷载：0.5×3×9=13.5KN2）①5层楼面板活荷载标准值：5KN/M²②5层次梁受板传递的活荷载标准值（计算简图见图3）5×3=15KN/M③框架梁受次梁传递的活荷载标准值15×9=135KN④5层面板传递给边柱的集中荷载：5×1.5×9=67.5KN中柱的集中荷载：5×3×9=135KN3）①4层楼面板活荷载标准值： 2.5KN/M²②4层次梁受板传递的活荷载标准值（计算简图见图3）2.5×3=7.5KN/M③框架梁受次梁传递的活荷载标准值7.5×9=67.5KN④屋面板传递给边柱的集中荷载： 2.5×1.5×9=33.75KN中柱的集中荷载： 2.5×3×9=67.5KN4）①2~3层楼面板活荷载标准值： 3.5KN/M²②2~3层次梁受板传递的活荷载标准值（计算简图见图3）3.5×3=10.5KN/M③框架梁受次梁传递的活荷载标准值10.5×9=94.5KN④屋面板传递给边柱的集中荷载： 3.5×1.5×9=47.25KN中柱的集中荷载： 3.5×3×9=94.5KN四 内力计算4.1 恒荷载作用下的内力计算刚度计算梁线刚度： 截面的惯性矩 I b0= 312bh = 340080012⨯=17×109mm 4考虑现浇楼板对框架梁截面惯性矩的影响，中框架梁取 I 中=2I b0 边框架取 I 边=1.5I b0i 边跨梁= 91.517109000⨯⨯E =28×105E i 中跨梁= 9217109000⨯⨯E=38×105E柱线刚度： 截面的惯性矩 I C =312bh =370070012⨯=20×109mm 4i 4~5层柱= 92010 3300⨯E =60×105Ei 1~3层柱= 92010 4200⨯E =48×105E取105E 值作为基准值1，算得各杆件相对线刚度(见下图)图4-1 梁柱相对线刚度图图4-2 恒载作用下的计算简图由于分布荷载在梁汇总产生的内力远小于集中荷载，所以将梁的分布荷载近似等效为作用在次梁处的集中荷载，以便于计算。

、摘要本工程为某综合楼，主体六层，钢筋混凝土框架结构，局部七层。

梁板柱均为现浇，建筑面积约为6500m2，宽18.84米，长为62.22米，建筑方案确定，房间开间4.0米，进深6.3米，底层层高5.0米，其它层高3.6米，室内外高差为0.6米。

建筑分类为乙类公共类建筑，二类场地，抗震等级三级。

关键词：钢筋混凝土框架结构设计内力计算目录第一章框架结构设计任务书 (1)1.1工程概况 (1)1.2设计资料 (2)1.3设计内容 (2)第二章框架结构布置及结构计算图确定 (2)2.1梁柱界面确定 (2)2.2结构计算简图 (2)第三章荷载计算 (5)3.1恒荷载计算： (5)3.1.1屋面框架梁线荷载标准值 (5)3.1.2楼面框架梁线荷载标准值 (5)3.1.3屋面框架节点集中荷载标准值 (6)3.1.4楼面框架节点集中荷载标准值 (7)3.1.5恒荷载作用下结构计算简图 (8)3.2活荷载标准值计算 (9)3.2.1屋面框架梁线荷载标准值 (9)3.2.2楼面框架梁线荷载标准值 (9)3.2.3屋面框架节点集中荷载标准值 (9)3.2.4楼面框架节点集中荷载标准值 (10)3.2.5活荷载作用下的结构计算简图 (10)3.3风荷载计算 (11)第四章结构内力计算 (15)4.1恒荷载作用下的内力计算 (15)4.2活荷载作用下的内力计算 (25)4.3风荷载作用下内力计算 (33)第五章内力组合 (34)5.1框架横梁内力组合 (38)5.2柱内力组合 (46)第六章配筋计算 (60)6.1梁配筋计算 (60)6.2 柱配筋计算 (75)6.3楼梯配筋计算 (80)6.4基础配筋计算 (84)第七章电算结果 (80)7.1结构电算步骤 (86)7.2结构电算结果 (87)参考文献 (112)一框架结构设计任务书1.1 工程概况：某综合楼，主体六层，钢筋混凝土框架结构，局部七层。

梁板柱均为现浇，建筑面积约为6500m2，宽18.84米，长为62.22米，建筑方案确定，房间开间4.0米，进深6.3米，底层层高5.0米，其它层高3.6米，室内外高差为0.6米。

一框架结构设计任务书1.1 工程概况：本工程为成都万达购物广场----成仁店，钢筋混凝土框架结构。

梁板柱均为现浇，建筑面积约为5750m2，宽27米，长为45米，建筑方案确定。

建筑分类为乙类公共类建筑，二类场地，抗震等级三级。

图1-1 计算平面简图1.2 设计资料1）气象条件：基本风压3155KN/m22）抗震设防：设防烈度7度3）屋面做法：20厚水泥砂浆面层一层油毡隔离层40厚挤塑聚苯板保温层15厚高分子防水卷材20厚1:3水泥砂浆找平1:6水泥焦渣1%找坡层，最薄处30厚120厚现浇钢筋混凝土板粉底4）楼面做法：8~13厚铺地砖面层100厚钢筋砼楼板吊顶1.3设计内容1)确定梁柱截面尺寸及框架计算简图2)荷载计算3)框架纵横向侧移计算；4)框架在水平及竖向力作用下的内力分析；5)内力组合及截面设计；6)节点验算。

二 框架结构布置及结构计算简图确定2.1 梁柱截面的确定通过查阅规范，知抗震等级为3级，允许轴压比为[μ]=0.85由经验知n=12~14kn/m 2 取n=13kn/m 2拟定轴向压力设计值 N=n •A=13kn/m 2×81m 2×5=5265KN拟定柱的混凝土等级为C30，f c =14.3N/mm 2 柱子尺寸拟定700mm×700mmμ= c f s N A =52650.0143700700⨯⨯=0.75<[μ]=0.85 满足初步确定截面尺寸如下：柱：b ×h=700mm ×700mm梁（BC 跨、CE 、EF 跨）=L/12=9000/12=750mm 取h=800mm ，b=400mm纵梁=L/12=9000/15=600mm 取h=600mm ，b=300mm现浇板厚取h=120mm2.2 结构计算简图结构计算简图如下：图2-1结构计算简图图2-2平面计算简图三荷载计算：3.1恒载标准值计算1）①屋面板恒荷载标准值20厚1:3水泥砂浆面层0.02×20=0.4 KN/M 2一层油毡隔离层0.05 KN/M 240厚挤塑苯板保温层0.04×0.5 =0.02 KN/M 2 15厚高分子防水卷材0.04KN/M 220厚1:3水泥砂浆找平0.02×20 =0.4 KN/M 2 1:6水泥渣1%找坡层最薄处30厚（0.03+0.045）/2×14=0.525 KN/M 2 120厚现浇钢筋混凝土板0.12×25=3 KN/M 212厚板底抹灰0.012×20=0.24 KN/M 2合计 4.675KN/M 2屋面板传递给边柱的集中荷载： 4.675×1.5×9=63KN中柱的集中荷载： 4.675×3×9=126.23KN②屋顶次梁恒载标准值单向板传给次梁的荷载 4.675×3=14.025 KN/M 次梁自重0.3×(0.6-0.12)) ×25=3.6 KN/M 次梁粉刷（0.6-0.12）×0.02×17×2=0.326 KN/M 合计18 KN/M图3-1 次梁计算单元及板传力图③屋顶框架梁所受恒荷载标准值次梁传给框架梁恒荷载18×9=162KN④屋顶框架梁重量梁自重：0.4×﹙0.8-0.12﹚×25=6.8KN/M粉刷：﹙0.8-0.12﹚×0.02×17×2=0.46KN/M 合计7.26KN/M2）①楼面板恒载标准值8~13厚铺地砖面层0.6 KN/M 2 20厚1:2水泥砂浆结合层0.02×20=0.4 KN/M 2 120厚钢筋砼楼板0.12×25=3 KN/M 2石膏板吊顶0.2 KN/M 2合计 4.2 KN/M 2楼面板传递给边柱的集中荷载： 4.2×1.5×9=56.7KN中柱的集中荷载： 4.2×3×9=113.4KN②2~5层纵向次梁恒载标准值计算简图见图3楼面单向板传给纵向次梁恒荷载 4.2×3=12.6 KN/M 次梁自重0.3×（0.6-0.12）×25=3.6KN/M 合计16.2 KN/M③2~5层框架梁所受恒荷载标准值次梁传递给框架梁恒荷载16.2×9≈150 KN③2~5层框架梁恒载标准值框架梁自重0.4×（0.8-0.12）×25=6.8 KN/M3）四层建在所取一榀框架梁上的填充墙恒荷载标准值墙自重0.2×（3.3-0.8）×10.3≈5.2KN/M 粉刷（3.3-0.8）×0.02×17×2=1.7KN/M 合计取（因为有构造柱取大点）7.2KN/M4）柱自重标准值1~3层柱自重：0.7×0.7×（4.2－0.12）×25＝49.98KN大理石贴面：0.5×4×0.7×4.2＝5.88KN合计55.86KN 4~5层柱自重：0.7×0.7×（3.3-0.12）×25＝38.96KN大理石贴面：0.5×4×0.7×3.3＝4.62KN合计43.58KN5）外墙自重标准值5层外墙作用在边柱的集中荷载墙自重：0.2×（3.3-0.12）×10.3×（9-07）=54.37KN粉刷：2×0.02×（3.3-0.12）×17（9-0.7）=17.95KN合计72.32KN4层玻璃幕墙作用在边柱的集中荷载玻璃幕墙自重： 1.5kn/m2×（9-0.7）×（3.3-0.12）=26.15KN2~3层外墙作用在边柱的集中荷载墙自重：0.2×（4.2-0.12）×10.3×（9-07）=69.76KN粉刷：2×0.02×（4.2-0.12）×17（9-0.7）=23.03KN合计92.79KN 3.2活荷载标准值计算1）①屋面板活荷载标准值（不上人）：0.5KN/M²②顶层次梁受板传递的活荷载标准值（计算简图见图2）0.5×3=1.5KN/M③框架梁受次梁传递的活荷载标准值1.5×9=13.5KN④屋面板传递给边柱的集中荷载：0.5×1.5×9=6.75KN中柱的集中荷载：0.5×3×9=13.5KN2）①5层楼面板活荷载标准值：5KN/M²②5层次梁受板传递的活荷载标准值（计算简图见图3）5×3=15KN/M③框架梁受次梁传递的活荷载标准值15×9=135KN④5层面板传递给边柱的集中荷载：5×1.5×9=67.5KN中柱的集中荷载：5×3×9=135KN3）①4层楼面板活荷载标准值： 2.5KN/M²②4层次梁受板传递的活荷载标准值（计算简图见图3）2.5×3=7.5KN/M③框架梁受次梁传递的活荷载标准值7.5×9=67.5KN④屋面板传递给边柱的集中荷载： 2.5×1.5×9=33.75KN中柱的集中荷载： 2.5×3×9=67.5KN4）①2~3层楼面板活荷载标准值： 3.5KN/M²②2~3层次梁受板传递的活荷载标准值（计算简图见图3）3.5×3=10.5KN/M③框架梁受次梁传递的活荷载标准值10.5×9=94.5KN④屋面板传递给边柱的集中荷载： 3.5×1.5×9=47.25KN 中柱的集中荷载： 3.5×3×9=94.5KN四 内力计算4.1 恒荷载作用下的内力计算刚度计算梁线刚度： 截面的惯性矩 I b0= 312bh = 340080012⨯=17×109mm 4考虑现浇楼板对框架梁截面惯性矩的影响，中框架梁取 I 中=2I b0 边框架取 I边=1.5I b0i 边跨梁= 91.517109000⨯⨯E =28×105Ei 中跨梁= 9217109000⨯⨯E=38×105E柱线刚度： 截面的惯性矩 I C =312bh =370070012⨯=20×109mm 4i 4~5层柱=92010 3300⨯E =60×105Ei 1~3层柱=920104200⨯E =48×105E取105E 值作为基准值1，算得各杆件相对线刚度(见下图)图4-1 梁柱相对线刚度图图4-2 恒载作用下的计算简图由于分布荷载在梁汇总产生的内力远小于集中荷载，所以将梁的分布荷载近似等效为作用在次梁处的集中荷载，以便于计算。

⼀榀框架计算书⼀、设计资料1、⼯程概况上海杨浦科技园区活动中⼼建筑与结构设计，采⽤现浇混凝⼟框架结构，主体结构为五层，⼀⾄五层建筑物层⾼分别为5m、4m、4m、3m、3m。

建筑为上⼈屋⾯，楼顶有突出的⼩房间，层⾼为3m。

建筑⾯积约为m2。

±相当于绝对标⾼，室内外⾼差为450mm。

2、基本参数本设计安全等级为⼆级，抗震设防烈度为七度，设计基本地震加速度为，设计地震分组为⼀组，抗震等级为三级，轴压⽐限值取。

地⾯粗糙类别为C类，基本风压为m2，基本雪压为m2，本设计均采⽤混凝⼟强度C40：f c=／mm2，f t=mm2，f tk=／mm2，普通钢筋强度采⽤HRB 400：f y=360N／mm2，fyk=400N／m m2。

⼆、结构布置和计算简图结构平⾯布置图框架梁柱截⾯尺⼨确定主梁跨度为l0= ，h=（1/15~1/10）l0=560~840mm 取h=700mm，b=(1/3~1/2)h=233~350mm 取b=350mm，中间各梁调整b=300mm。

后经计算周期⽐不满⾜要求，边梁调整为h=900mm，中间各梁调整为h=800mm。

次梁跨度为l0=8m ，h=（1/18~1/12）l0=444~667mm 取h=500mm ，b=(1/3~1/2)h=167~250mm 取b=200mm 框架柱采⽤矩形柱，底层层⾼为H=5m，b=（1/15~1/10）H=333~500mm 取b=450mm，h=(1~2)b=450~900mm 取h=450mm后经验算轴压⽐不合格，柱尺⼨调整为700mm700mm。

结构计算简图注（图中数字为线刚度，单位：10-3E C）AB跨梁=DE跨梁：i=2E C1/3/=BC跨梁=CD跨梁：i=2E C1/3/8=四五层柱：i=E C1/3/3=610-3E C⼆三层柱：i=E C1/3/4=底层柱：i=E C1/3/=三、荷载计算1、恒荷载计算（1）屋⾯框架梁线荷载标准值40厚C20细⽯砼=m225厚挤塑保温板防⽔卷材⼀道KN/m220厚1:25⽔泥砂浆找平=m220厚1:25⽔泥砂浆找平=m2120厚现浇混凝⼟屋⾯板=m212厚⽔泥砂浆吊顶=m2屋⾯恒荷载KN/m2取m2（AB、BC、CD、DE跨）框架梁⾃重梁侧粉刷（）=m合计KN/m因此，作⽤在顶层框架梁上的线荷载为：g5AB1=g5BC1=g5CD1= g5DE11=m(注：下标5表⽰第5层) g5AB2= g5BC2= g5CD2= g5DE2=+4)= KN/m（2）楼⾯框架梁线荷载标准值20厚1:25⽔泥砂浆找平=m220厚1:25⽔泥砂浆找平=m210厚地砖⾯层=m2120厚现浇混凝⼟屋⾯板=m212厚⽔泥砂浆吊顶=m2楼⾯恒荷载KN/m2取m2四层框架梁及梁侧粉刷KN/m梁上填充墙⾃重（）80. 2=m墙⾯粉刷（）=m合计m因此，作⽤在中间层框架梁上的线荷载为g4AB1=g4BC1=g4CD1= g4DE1=+=mg4AB2=g4BC2=g4CD2= g4DE2=KN/m⼀⼆三层框架梁及梁侧粉刷KN/m梁上填充墙⾃重（）80. 2=m墙⾯粉刷（）=m合计m因此，作⽤在中间层框架梁上的线荷载为g AB1=g BC1=g CD1= g DE1=+= KN/mg AB2=g BC2=g CD2= g DE2=（3）屋⾯框架节点集中荷载标准值A、E柱连系梁⾃重粉刷（）⾼⼥⼉墙⾃重粉刷连系梁传来屋⾯⾃重1/2（1/）=顶层A、E柱节点集中荷载G5A= G5E=B、C、D柱连系梁⾃重粉刷（）连系梁传来屋⾯⾃重①B、C、D柱KN顶层柱节点集中荷载G5B= G5C= G5D= KN (4)楼⾯框架节点集中荷载标准值四层A、E柱连系梁⾃重粉刷墙体⾃重（注：窗户尺⼨较⼩，未考虑折减）粉刷外墙⾯砖外墙保温框架柱⾃重粉刷连系梁传来楼⾯⾃重四层A、E柱节点集中荷载G A= G E= KN四层B、C、D柱连系梁⾃重粉刷墙体⾃重粉刷框架柱⾃重粉刷连系梁传来楼⾯⾃重①B、C、D柱四层柱节点集中荷载G B= G C= G D= KN ⼆、三层A、E柱连系梁⾃重粉刷墙体⾃重（注：窗户尺⼨较⼩，未考虑折减）粉刷外墙⾯砖外墙保温框架柱⾃重粉刷连系梁传来楼⾯⾃重⼆、三层A、E柱节点集中荷载G A= G E= KN⼆、三层B、C、D柱连系梁⾃重粉刷墙体⾃重粉刷框架柱⾃重粉刷连系梁传来楼⾯⾃重①B、C、D柱⼆、三层柱节点集中荷载G B= G C= G D= KN ⼀层A、E柱连系梁⾃重粉刷墙体⾃重（注：窗户尺⼨较⼩，未考虑折减）粉刷外墙⾯砖外墙保温框架柱⾃重粉刷连系梁传来楼⾯⾃重⼀层A、E柱节点集中荷载G A= G E= KN⼀层B、C、D柱连系梁⾃重粉刷墙体⾃重粉刷框架柱⾃重粉刷连系梁传来楼⾯⾃重①B、C、D柱⼀层柱节点集中荷载G B= G C= G D= KN （5）恒荷载作⽤下的结构计算简图恒荷载作⽤下结构计算简图2、活荷载计算民⽤建筑楼⾯均布活荷载标准值参考项次类别标准值(kN/m2) 1 住宅、宿舍、旅馆、办公楼、医院病房、托⼉所、幼⼉园2 教室,试验室、阅览室、会议室3 ⾷堂、办公楼中的⼀般资料档案室13 挑出阳台p AB= p BC= p CD= p DE= P A= P EP B =P C= P D =活荷载作⽤下结构计算简图3、风荷载计算风压标准值计算公式为：ω＝βzµsµzω0式中ω——风荷载标准值（kN/m2）；βz——⾼度z 处的风振系数；µs——风荷载体型系数；µz——风压⾼度变化系数；ω0——基本风压（kN/m2）。

一、设计资料1、工程概况上海杨浦科技园区活动中心建筑与结构设计，采用现浇混凝土框架结构，主体结构为五层，一至五层建筑物层高分别为5m、4m、4m、3m、3m。

建筑为上人屋面，楼顶有突出的小房间，层高为3m。

建筑面积约为5778.2 m²。

±0.000相当于绝对标高2.50m，室内外高差为450mm。

2、基本参数本设计安全等级为二级，抗震设防烈度为七度，设计基本地震加速度为0.10g，设计地震分组为一组，抗震等级为三级，轴压比限值取0.85。

地面粗糙类别为C类，基本风压为0.55kN/m²，基本雪压为0.2N/m²，本设计均采用混凝土强度C40：f c=19.1N／mm²，f t=1.71N/mm2，f tk=2.39N／mm²，普通钢筋强度采用HRB 400：f y=360N／mm²，f yk=400N／m m²。

二、结构布置和计算简图结构平面布置图框架梁柱截面尺寸确定主梁跨度为l0=8.4m ，h=（1/15~1/10）l0=560~840mm 取h=700mm，b=(1/3~1/2)h=233~350mm 取b=350mm，中间各梁调整b=300mm。

后经计算周期比不满足要求，边梁调整为h=900mm，中间各梁调整为h=800mm。

次梁跨度为l0=8m ，h=（1/18~1/12）l0=444~667mm 取h=500mm ，b=(1/3~1/2)h=167~250mm 取b=200mm 框架柱采用矩形柱，底层层高为H=5m，b=（1/15~1/10）H=333~500mm 取b=450mm，h=(1~2)b=450~900mm 取h=450mm后经验算轴压比不合格，柱尺寸调整为700mm×700mm。

结构计算简图注（图中数字为线刚度，单位：×10-3E C）AB跨梁=DE跨梁：i=2E C×1/12×0.3×0.83/8.4=3.05×10-3E CBC跨梁=CD跨梁：i=2E C×1/12×0.3×0.83/8=3.20×10-3E C四五层柱：i=E C×1/12×0.7×0.73/3=6.67×10-3E C二三层柱：i=E C×1/12×0.7×0.73/4=5.00×10-3E C底层柱：i=E C×1/12×0.7×0.73/5.5=3.08×10-3E C三、荷载计算1、恒荷载计算（1）屋面框架梁线荷载标准值40厚C20细石砼0.04×25=1.00KN/m225厚挤塑保温板0.17×0.025=0.004KN/m2SBS防水卷材一道0.35 KN/m220厚1:25水泥砂浆找平20×0.02=0.40KN/m220厚1:25水泥砂浆找平20×0.02=0.40KN/m2120厚现浇混凝土屋面板25×0.12=3.00KN/m212厚水泥砂浆吊顶20×0.012=0.24KN/m2屋面恒荷载 5.394 KN/m2取5.40KN/m2 （AB、BC、CD、DE跨）框架梁自重0.3×0.8×25=6KN/m 梁侧粉刷（0.8-0.12）×20×0.02×2=0.544KN/m 合计 6.55 KN/m 因此，作用在顶层框架梁上的线荷载为：g5AB1=g5BC1=g5CD1= g5DE11=6.55KN/m(注：下标5表示第5层) g5AB2= g5BC2= g5CD2= g5DE2=5.4×(3+4)=37.8 KN/m（2）楼面框架梁线荷载标准值20厚1:25水泥砂浆找平20×0.025=0.50KN/m220厚1:25水泥砂浆找平20×0.025=0.50KN/m210厚地砖面层22×0.01=0.22KN/m2120厚现浇混凝土屋面板25×0.12=3.00KN/m212厚水泥砂浆吊顶20×0.012=0.24KN/m2楼面恒荷载 4.46 KN/m2取4.5KN/m2四层框架梁及梁侧粉刷 6.55 KN/m梁上填充墙自重（3-0.8）×8×0. 2=3.52KN/m墙面粉刷（3-0.8）×20×0.02×2=1.76KN/m合计 5.28KN/m因此，作用在中间层框架梁上的线荷载为g4AB1=g4BC1=g4CD1= g4DE1=6.55+5.28=11.83KN/mg4AB2=g4BC2=g4CD2= g4DE2=4.5×（3.00+4.00）=31.5 KN/m一二三层框架梁及梁侧粉刷 6.55 KN/m 梁上填充墙自重（4-0.8）×8×0. 2=5.12KN/m墙面粉刷（4-0.8）×20×0.02×2=2.56KN/m合计7.68KN/m因此，作用在中间层框架梁上的线荷载为g AB1=g BC1=g CD1= g DE1=6.55+7.68=14.23 KN/mg AB2=g BC2=g CD2= g DE2=4.5×（3.00+4.00）=31.5 KN/m （3）屋面框架节点集中荷载标准值A、E柱连系梁自重0.35×0.9×8.2×25=64.58KN粉刷（0.9-0.12）×20×0.02×2×8.2=5.17KN1m高女儿墙自重25×0.2×8.2×1=41KN粉刷20×0.02×8.2×1×2=6.56KN连系梁传来屋面自重1/2×（1/2×8.4×4.2+1/2×8×4）×5.4=90.83KN 顶层A、E柱节点集中荷载G5A= G5E=208.14KNB、C、D柱连系梁自重0.30×0.80×8.2×25=49.2KN粉刷（0.80-0.12）×20×0.02×2×8.2=4.46KN连系梁传来屋面自重①B、C、D柱【（1/2×8.4×4.2）+（1/2×8×4）】×5.4= 135KN顶层柱节点集中荷载G5B= G5C=G5D=180.81 KN(4)楼面框架节点集中荷载标准值四层A、E柱连系梁自重64.58KN粉刷 6.56KN墙体自重（注：窗户尺寸较小，未考虑折减）8×0.2× 8.2×（3−0.9）=27.55KN粉刷 20×0.02×8.2×（3−0.9）×2=13.78KN外墙面砖 20×0.01×8.2×（3−0.9）=3.44KN外墙保温 0.1×8.2×（3−0.9）=1.72KN框架柱自重25×0.7×0.7×3=36.75KN粉刷20×0.02×3×1.4=1.68KN连系梁传来楼面自重1/2×（1/2×8.4×4.2+1/2×8×4）×4.5=75.69KN 四层A、E柱节点集中荷载G A= G E=231.75KN四层B、C、D柱连系梁自重49.2KN 粉刷 4.46KN墙体自重8×0.2× 8.2×（3−0.8）=28.64KN粉刷 20×0.02×8.2×（3−0.8）×2=14.32KN框架柱自重36.75KN 粉刷 1.68KN连系梁传来楼面自重①B、C、D柱【(12×8.4×4.2)+(12×8×4)】×4.5= 151.69KN四层柱节点集中荷载G B= G C= G D=285.27KN二、三层A、E柱连系梁自重64.58KN粉刷 6.56KN墙体自重（注：窗户尺寸较小，未考虑折减）8×0.2× 8.2×（4−0.9）=40.67KN粉刷 20×0.02×8.2×（4−0.9）×2=20.34KN外墙面砖 20×0.01×8.2×（4−0.9）=5.08KN外墙保温 0.1×8.2×（4−0.9）=2.54KN框架柱自重25×0.7×0.7×4=49KN粉刷20×0.02×4×1.4=2.24KN连系梁传来楼面自重1/2×（1/2×8.4×4.2+1/2×8×4）×4.5=75.69KN二、三层A、E柱节点集中荷载G A= G E=266.7KN二、三层B、C、D柱连系梁自重49.2KN粉刷 4.46KN墙体自重8×0.2× 8.2×（4−0.8）=35.84KN粉刷 20×0.02×8.2×（4−0.8）×2=17.92KN框架柱自重49KN粉刷 2.24KN连系梁传来楼面自重①B、C、D柱【(12×8.4×4.2)+(12×8×4)】×4.5= 151.38KN二、三层柱节点集中荷载G B= G C=G D=310.4 KN一层A、E柱连系梁自重64.58KN 粉刷 6.56KN墙体自重（注：窗户尺寸较小，未考虑折减）8×0.2× 8.2×（4−0.9）=40.67KN粉刷 20×0.02×8.2×（4−0.9）×2=20.34KN外墙面砖 20×0.01×8.2×（4−0.9）=5.08KN外墙保温 0.1×8.2×（4−0.9）=2.54KN框架柱自重25×0.7×0.7×4=49KN粉刷20×0.02×4×1.4=2.24KN连系梁传来楼面自重1/2×（1/2×8.4×4.2+1/2×8×4）×4.5=75.69KN 一层A、E柱节点集中荷载G A= G E=266.7 KN一层B、C、D柱连系梁自重49.2KN 粉刷 4.46KN墙体自重8×0.2× 8.2×（4−0.8）=35.84KN粉刷 20×0.02×8.2×（4−0.8）×2=17.92KN框架柱自重49KN粉刷 2.24KN 连系梁传来楼面自重①B、C、D柱【(12×8.4×4.2)+(12×8×4)】×4.5= 151.38KN一层柱节点集中荷载G B= G C= G D=310.4 KN（5）恒荷载作用下的结构计算简图恒荷载作用下结构计算简图2、活荷载计算民用建筑楼面均布活荷载标准值参考p AB= p BC= p CD= p DE= 2.0×4+2.0×3=14kN/mP A= P E12×(12×6×3+12×8×4)×2.0=25KNP B =P C= P D =【(12×6×3)+(12×8×4)】×2.0=50KN活荷载作用下结构计算简图3、风荷载计算风压标准值计算公式为：ω＝βzμsμzω0式中ω——风荷载标准值（kN/m2）；βz——高度z 处的风振系数；μs——风荷载体型系数；μz——风压高度变化系数；ω0——基本风压（kN/m2）。

济南某培训中心综合楼计算书1 工程概况拟建5层培训中心,建筑面积4500m 2,拟建房屋所在地的设防参数，基本雪压S 0=0.3kN ·m 2,基本风压ω0=0.45kN ·m 2地面粗糙度为B 类。

2 结构布置及计算简图主体5层,首层高度3.6m,标准层3.3m,局部突出屋面的塔楼为电梯机房层高3.0m,外墙填充墙采用300mm,空心砖砌筑,内墙为200mm 的空心砖填充,屋面采用130mm ，楼板采用100mm 现浇混凝土板,梁高度按梁跨度的1/12～1/8估算,且梁的净跨与截面高度之比不宜小于4,梁截面宽度可取梁高的1/2～1/3,梁宽同时不宜小于1/2柱宽,且不应小于250mm,柱截面尺寸可由A c ≥cN f N][μ 确定本地区为四级抗震,所以8.0=c μ,各层重力荷载近似值取13kN ·m -2,边柱及中柱负载面积分别为7.8 6.9226.91⨯÷=m 2和7.8(6.92 2.72)37.44⨯÷+÷=m 2.柱采用C35的混凝土（f c =16.7N ·mm 2，f t =1.57N ·mm 2）第一层柱截面 边柱 A C =31.326.91131051702810.816.7⨯⨯⨯⨯=⨯mm 2 中柱 A C =31.2537.44131052276950.816.7⨯⨯⨯⨯=⨯mm 2 如取正方形,则边柱及中柱截面高度分别为339mm 和399mm 。

由上述计算结果并综合其它因素，本设计取值如下：1层: 600mm ×600mm ； 2～5层:500mm ×500mm表1 梁截面尺寸(mm)及各层混凝土等级强度1 3.60.45 2.2 1.10.1 5.05h m =++--=。

图1 结构平面布置图图2 建筑平面图图3 剖面图（a）横向框架（b）纵向框架图4 框架结构计算简图3 重力荷载计算3.1 屋面及楼面的永久荷载标准值40mm刚性防水细石砼内配φ4@200钢筋网 25×0.04=1.0 kN·m-2 20mm1:3水泥砂浆找平层 20×0.02=0.4 kN·m-2 50mm炉渣找坡2% 12×0.05=0.6 kN·m-2三毡四油防水层 0.4 kN·m-2 100mm钢筋混凝土板 0.1×25=2.5 kN·m-2V型轻钢龙骨吊顶 0.25 kN·m-2合计 5.15 kN·m-21～5层楼面:瓷砖地面 0.55 kN·m-260mm浮石珍珠岩混凝土隔声层 5×0.06=0.3 kN·m-2100mm混凝土楼板 0.10×25=2.5 kN·m-2V型轻钢龙骨吊顶 0.25 kN·m-2合计 3.6 kN·m-23.2 屋面及楼面可变荷载标准值上人屋面均布活荷载标准值 2.0 kN·m-2楼面活荷载标准值 2.0 kN·m-2电梯机房楼面活荷载标准值 7.0 kN·m-2屋面雪荷载标准值 0.3 kN·m-23.3 墙重力荷载计算外墙:墙体为300mm粘土空心砖，外墙面贴瓷砖。
