日本O型圈标准

CS(线径）ID（内径）公差CS(线径）ID（内径）公差　*P 2 1.9±0.08 1.8±0.14 *P 4108.4±0.15409.5±3.00　P 3 1.9±0.08 2.8±0.14 *P 4158.4±0.15414.5±3.00　P 4 1.9±0.08 3.8±0.14 *P 4208.4±0.15419.5±3.00　P 5 1.9±0.08 4.8±0.15 *P 4258.4±0.15424.5±3.00　P 6 1.9±0.08 5.8±0.15 *P 4308.4±0.15429.5±3.00 P 7 1.9±0.08 6.8±0.16 *P 4358.4±0.15434.5±3.00 P 8 1.9±0.087.8±0.16 *P 4408.4±0.15439.5±3.00 P 9 1.9±0.088.8±0.17 *P 4458.4±0.15444.5±3.00 P 10 1.9±0.089.8±0.17 *P 4508.4±0.15449.5±3.00 P 10A 2.4±0.099.8±0.17 *P 4558.4±0.15454.5±3.30　P 11 2.4±0.0910.8±0.18 *P 4608.4±0.15459.5±3.30 P 11.2 2.4±0.0911±0.18 *P 4658.4±0.15464.5±3.30　P 12 2.4±0.0911.8±0.19 *P 4708.4±0.15469.5±3.30　P 12.5 2.4±0.0912.3±0.19 *P 4758.4±0.15474.5±3.30　P 14 2.4±0.0913.8±0.19 *P 4808.4±0.15479.5±3.30　P 15 2.4±0.0914.8±0.20 *P 4858.4±0.15484.5±3.30　P 16 2.4±0.0915.8±0.20 *P 4908.4±0.15489.5±3.30　P 18 2.4±0.0917.8±0.21 *P 4958.4±0.15494.5±3.30　P 20 2.4±0.0919.8±0.22 *P 5008.4±0.15499.5±3.30　P 21 2.4±0.0920.8±0.23 *P 5058.4±0.15504.5±3.70　P 22 2.4±0.0921.8±0.24 *P 5108.4±0.15509.5±3.70　P 22A 3.5±0.121.7±0.24 *P 5158.4±0.15514.5±3.70　P 22.4 3.5±0.122.1±0.24 *P 5208.4±0.15519.5±3.70　P 24 3.5±0.123.7±0.24 *P 5258.4±0.15524.5±3.70　P 25 3.5±0.124.7±0.25 *P 5308.4±0.15529.5±3.70　P 25.5 3.5±0.125.2±0.25 *P 5358.4±0.15534.5±3.70　P 26 3.5±0.125.7±0.26 *P 5408.4±0.15539.5±3.70　P 28 3.5±0.127.7±0.28 *P 5458.4±0.15544.5±3.70　P 29 3.5±0.128.7±0.29 *P 5508.4±0.15549.5±3.70　P 29.5 3.5±0.129.2±0.29 *P 5558.4±0.15554.5±4.00　P 30 3.5±0.129.7±0.29 *P 5608.4±0.15559.5±4.00　P 31 3.5±0.130.7±0.30 *P 5658.4±0.15564.5±4.00　P 31.5 3.5±0.131.2±0.31 *P 5708.4±0.15569.5±4.00　P 32 3.5±0.131.7±0.31 *P 5758.4±0.15574.5±4.00　P 34 3.5±0.133.7±0.33 *P 5808.4±0.15579.5±4.00　P 35 3.5±0.134.7±0.34 *P 5858.4±0.15584.5±4.00　P 35.5 3.5±0.135.2±0.34 *P 5908.4±0.15589.5±4.00　P 36 3.5±0.135.7±0.34 *P 5958.4±0.15594.5±4.00　P 38 3.5±0.137.7±0.37 *P 6008.4±0.15599.5±4.00　P 39 3.5±0.138.7±0.37 *P 6108.4±0.20609.5±4.70　P 40 3.5±0.139.7±0.37 *P 6208.4±0.20619.5±4.70日标 P号 JISB2401（P2-P1500）-O型圈尺寸表（运动用・圆筒面固定用・用于固定平面）O型圈的尺寸（mm）O型圈的尺寸（mm）ＪＩＳ的称号ＪＩＳ的称号　P 41 3.5±0.140.7±0.38 *P 6308.4±0.20629.5±4.70　P 42 3.5±0.141.7±0.39 *P 6408.4±0.20639.5±4.70　P 44 3.5±0.143.7±0.41 *P 6508.4±0.20649.5±4.70　P 45 3.5±0.144.7±0.41 *P 6608.4±0.20659.5±4.70　P 46 3.5±0.145.7±0.42 *P 6708.4±0.20669.5±4.70　P 48 3.5±0.147.7±0.44 *P 6808.4±0.20679.5±4.70　P 49 3.5±0.148.7±0.45 *P 6908.4±0.20689.5±4.70　P 50 3.5±0.149.7±0.45 *P 7008.4±0.20699.5±4.70　P 48A 5.7±0.1347.6±0.44 *P 7108.4±0.20709.5±5.30　P 50A 5.7±0.1349.6±0.45 *P 7208.4±0.20719.5±5.30　P 52 5.7±0.1351.6±0.47 *P 7308.4±0.20729.5±5.30　P 53 5.7±0.1352.6±0.48 *P 7408.4±0.20739.5±5.30　P 55 5.7±0.1354.6±0.49 *P 7508.4±0.20749.5±5.30　P 56 5.7±0.1355.6±0.50 *P 7608.4±0.20759.5±5.30　P 58 5.7±0.1357.6±0.52 *P 7708.4±0.20769.5±5.30　P 60 5.7±0.1359.6±0.53 *P 7808.4±0.20779.5±5.30　P 62 5.7±0.1361.6±0.55 *P 7908.4±0.20789.5±5.30　P 63 5.7±0.1362.6±0.56 *P 8008.4±0.20799.5±5.30　P 65 5.7±0.1364.6±0.57 *P 8108.4±0.20809.5±6.00　P 67 5.7±0.1366.6±0.59 *P 8208.4±0.20819.5±6.00　P 70 5.7±0.1369.6±0.61 *P 8308.4±0.20829.5±6.00　P 71 5.7±0.1370.6±0.62 *P 8408.4±0.20839.5±6.00　P 75 5.7±0.1374.6±0.65 *P 8508.4±0.20849.5±6.00　P 80 5.7±0.1379.6±0.69 *P 8608.4±0.20859.5±6.00　P 85 5.7±0.1384.6±0.73 *P 8708.4±0.20869.5±6.00　P 90 5.7±0.1389.6±0.77 *P 8808.4±0.20879.5±6.00　P 95 5.7±0.1394.6±0.81 *P 8908.4±0.20889.5±6.00　P 100 5.7±0.1399.6±0.84 *P 9008.4±0.20899.5±6.00　P 102 5.7±0.13101.6±0.85 *P 9108.4±0.20909.5±6.70　P 105 5.7±0.13104.6±0.87 *P 9208.4±0.20919.5±6.70　P 110 5.7±0.13109.6±0.91 *P 9308.4±0.20929.5±6.70　P 112 5.7±0.13111.6±0.92 *P 9408.4±0.20939.5±6.70　P 115 5.7±0.13114.6±0.94 *P 9508.4±0.20949.5±6.70　P 120 5.7±0.13119.6±0.98 *P 9608.4±0.20959.5±6.70　P 125 5.7±0.13124.6±1.01 *P 9708.4±0.20969.5±6.70　P 130 5.7±0.13129.6±1.05 *P 9808.4±0.20979.5±6.70　P 132 5.7±0.13131.6±1.06 *P 9908.4±0.20989.5±6.70　P 135 5.7±0.13134.6±1.09 *P 10008.4±0.20999.5±6.70　P 140 5.7±0.13139.6±1.12 *P 10208.4±0.201019.5±7.5　P 145 5.7±0.13144.6±1.16 *P 10408.4±0.201039.5±7.5　P 150 5.7±0.13149.6±1.19 *P 10608.4±0.201059.5±7.5　P 150A8.4±0.1514.95±1.19 *P 10808.4±0.201079.5±7.5　P 1558.4±0.15154.5±1.23 *P 11008.4±0.201099.5±7.5　P 1608.4±0.15159.5±1.26 *P 11208.4±0.201119.5±7.5　P 1658.4±0.15164.5±1.30 *P 11408.4±0.201139.5±7.5　P 1708.4±0.15169.5±1.33 *P 11608.4±0.201159.5±7.5　P 1758.4±0.15174.5±1.37 *P 11808.4±0.201179.5±7.5　P 1808.4±0.15179.5±1.40 *P 12008.4±0.201199.5±7.5　P 1858.4±0.15184.5±1.44 *P 12208.4±0.201219.5±7.5　*P 1908.4±0.15189.5±1.48 *P 12408.4±0.201239.5±7.5 P 1958.4±0.15194.5±1.51 *P 12608.4±0.201259.5±7.5 P 2008.4±0.15199.5±1.55 *P 12808.4±0.201279.5±7.5 P 2058.4±0.15204.5±1.58 *P 13008.4±0.201299.5±7.5 P 2098.4±0.15208.5±1.61 *P 13208.4±0.201319.5±7.5 P 2108.4±0.15209.5±1.62 *P 13408.4±0.201339.5±7.5 P 2158.4±0.15214.5±1.65 *P 13608.4±0.201359.5±7.5 P 2208.4±0.15219.5±1.68 *P 13808.4±0.201379.5±7.5 P 2258.4±0.15224.5±1.71 *P 14008.4±0.201399.5±7.5 P 2308.4±0.15229.5±1.75 *P 14208.4±0.201419.5±7.5 P 2358.4±0.15234.5±1.78 *P 14408.4±0.201439.5±7.5 P 2408.4±0.15239.5±1.81 *P 14608.4±0.201459.5±7.5 P 2458.4±0.15244.5±1.84 *P 14808.4±0.201479.5±7.5 P 2508.4±0.15249.5±1.88 *P 15008.4±0.201499.5±7.5 P 2558.4±0.15254.5±1.91 P 2608.4±0.15259.5±1.94 P 2658.4±0.15264.5±1.97 P 2708.4±0.15269.5±2.01 P 2758.4±0.15274.5±2.04 P 2808.4±0.15279.5±2.07 P 2858.4±0.15284.5±2.10 P 2908.4±0.15289.5±2.14 P 2958.4±0.15294.5±2.17 P 3008.4±0.15299.5±2.20 *P 3058.4±0.15304.5±2.24 *P 3108.4±0.15309.5±2.27 P 3158.4±0.15314.5±2.30 P 3208.4±0.15319.5±2.33 *P 3258.4±0.15324.5±2.36 *P 3308.4±0.15329.5±2.39 P 3358.4±0.15334.5±2.42 P 3408.4±0.15339.5±2.45 *P 3458.4±0.15344.5±2.48 *P 3508.4±0.15349.5±2.51 P 3558.4±0.15354.5±2.54 P 3608.4±0.15359.5±2.57 *P 3658.4±0.15364.5±2.60 *P 3708.4±0.15369.5±2.63 P 3758.4±0.15374.5±2.67 *P 3808.4±0.15379.5±2.70 P 3858.4±0.15384.5±2.73 *P 3908.4±0.15389.5±2.77 *P 3958.4±0.15394.5±2.79 P 4008.4±0.15399.5±2.82 *P 4058.4±0.15404.5±3.00CS(线径）ID（内径）公差CS(线径）ID（内径）公差*G 3 3.1±0.1 2.4±0.14 *G 410 5.7±0.15409.3±3.00 *G 4 3.1±0.1 3.4±0.14 *G 415 5.7±0.15414.3±3.00 *G 5 3.1±0.1 4.4±0.15 *G 420 5.7±0.15419.3±3.00 *G 6 3.1±0.1 5.4±0.15 *G 425 5.7±0.15424.3±3.00 *G 7 3.1±0.1 6.4±0.16 *G 430 5.7±0.15429.3±3.00 *G 8 3.1±0.17.4±0.16 *G 435 5.7±0.15434.3±3.00 *G 9 3.1±0.18.4±0.17 *G 440 5.7±0.15439.3±3.00 *G 10 3.1±0.19.4±0.17 *G 445 5.7±0.15444.3±3.00 *G 11 3.1±0.110.4±0.18 *G 450 5.7±0.15449.3±3.00 *G 12 3.1±0.111.4±0.18 *G 455 5.7±0.15454.3±3.30 *G 13 3.1±0.112.4±0.19 *G 460 5.7±0.15459.3±3.30 *G 14 3.1±0.113.4±0.19 *G 465 5.7±0.15464.3±3.30 *G 15 3.1±0.114.4±0.20 *G 470 5.7±0.15469.3±3.30 *G 16 3.1±0.115.4±0.20 *G 475 5.7±0.15474.3±3.30 *G 17 3.1±0.116.4±0.21 *G 480 5.7±0.15479.3±3.30 *G 18 3.1±0.117.4±0.21 *G 485 5.7±0.15484.8±3.30 *G 19 3.1±0.118.4±0.22 *G 490 5.7±0.15489.3±3.30 *G 20 3.1±0.119.4±0.22 *G 495 5.7±0.15494.3±3.30 *G 21 3.1±0.120.4±0.23 *G 500 5.7±0.15499.3±3.30 *G 22 3.1±0.121.4±0.24 *G 505 5.7±0.15504.3±3.70 *G 23 3.1±0.122.4±0.24 *G 510 5.7±0.15509.3±3.70 *G 24 3.1±0.123.4±0.24 *G 515 5.7±0.15514.3±3.70 G 25 3.1±0.124.4±0.25 *G 520 5.7±0.15519.3±3.70 G 30 3.1±0.129.4±0.29 *G 525 5.7±0.15524.3±3.70 G 35 3.1±0.134.4±0.33 *G 530 5.7±0.15529.3±3.70 G 40 3.1±0.139.4±0.37 *G 535 5.7±0.15534.3±3.70 G 45 3.1±0.144.4±0.41 *G 540 5.7±0.15539.3±3.70 G 50 3.1±0.149.4±0.45 *G 545 5.7±0.15544.3±3.70 *G 52 3.1±0.151.4±0.47 *G 550 5.7±0.15549.3±3.70 G 55 3.1±0.154.4±0.49 *G 555 5.7±0.15554.3±4.00 *G 58 3.1±0.157.4±0.51 *G 560 5.7±0.15559.3±4.00 G 60 3.1±0.159.4±0.53 *G 565 5.7±0.15564.3±4.00 *G 62 3.1±0.161.4±0.54 *G 570 5.7±0.15569.3±4.00 *G 63 3.1±0.162.4±0.55 *G 575 5.7±0.15574.3±4.00 *G 64 3.1±0.163.4±0.56 *G 580 5.7±0.15579.3±4.00 G 65 3.1±0.164.4±0.57 *G 585 5.7±0.15584.3±4.00 *G 67 3.1±0.166.4±0.59 *G 590 5.7±0.15589.3±4.00 G 70 3.1±0.169.4±0.61 *G 595 5.7±0.15594.3±4.00 *G 72 3.1±0.171.4±0.63 *G 600 5.7±0.15599.3±4.00 G 75 3.1±0.174.4±0.65 *G 610 5.7±0.15609.3±4.70日标G号 JISB2401（G2-G1500）-O型圈尺寸表(圆筒面固定用・平面固定用)ＪＩＳ的称号O型圈的尺寸（mm）ＪＩＳ的称号O型圈的尺寸（mm） G 90 3.1±0.189.4±0.77 *G 640 5.7±0.15639.3±4.70 G 95 3.1±0.194.4±0.81 *G 650 5.7±0.15649.3±4.70 G 100 3.1±0.199.4±0.85 *G 660 5.7±0.15659.3±4.70 G 105 3.1±0.1104.4±0.87 *G 670 5.7±0.15669.3±4.70 G 110 3.1±0.1109.4±0.91 *G 680 5.7±0.15679.3±4.70 G 115 3.1±0.1114.4±0.94 *G 690 5.7±0.15689.3±4.70 G 120 3.1±0.1119.4±0.98 *G 700 5.7±0.15699.3±4.70 G 125 3.1±0.1124.4±1.01 *G 710 5.7±0.15709.3±4.70 G 130 3.1±0.1129.4±1.05 *G 720 5.7±0.15719.3±4.70 G 135 3.1±0.1134.4±1.08 *G 730 5.7±0.15729.3±4.70 G 140 3.1±0.1139.4±1.12 *G 740 5.7±0.15739.3±4.70 G 145 3.1±0.1144.4±1.16 *G 750 5.7±0.15749.3±4.70 *Gs 150 3.1±0.1149.3±1.19 *G 760 5.7±0.15759.3±5.30 *Gs 155 3.1±0.1154.3±1.23 *G 770 5.7±0.15769.3±5.30 *Gs 160 3.1±0.1159.3±1.26 *G 780 5.7±0.15779.3±5.30 *Gs 165 3.1±0.1164.3±1.30 *G 790 5.7±0.15789.3±5.30 *Gs 170 3.1±0.1169.3±1.33 *G 800 5.7±0.15799.3±5.30 *Gs 175 3.1±0.1174.3±1.37 *G 810 5.7±0.15809.3±6.00 *Gs 180 3.1±0.1179.3±1.40 *G 820 5.7±0.15819.3±6.00 *Gs 185 3.1±0.1184.3±1.44 *G 830 5.7±0.15829.3±6.00 *Gs 190 3.1±0.1189.3±1.47 *G 840 5.7±0.15839.3±6.00 *Gs 195 3.1±0.1194.3±1.51 *G 850 5.7±0.15849.3±6.00 *Gs 200 3.1±0.1199.3±1.55 *G 860 5.7±0.15859.3±6.00 *Gs 205 3.1±0.1204.3±1.58 *G 870 5.7±0.15869.3±6.00 *Gs 210 3.1±0.1209.3±1.61 *G 880 5.7±0.15879.3±6.00 *Gs 215 3.1±0.1214.3±1.65 *G 890 5.7±0.15889.3±6.00 *Gs 220 3.1±0.1219.3±1.68 *G 900 5.7±0.15899.3±6.00 *Gs 225 3.1±0.1224.3±1.71 *G 910 5.7±0.15909.3±6.70 *Gs 230 3.1±0.1229.3±1.75 *G 535 5.7±0.15534.3±3.70 *Gs 235 3.1±0.1234.3±1.78 *G 540 5.7±0.15539.3±3.70 *Gs 240 3.1±0.1239.3±1.81 *G 545 5.7±0.15544.3±3.70 *Gs 245 3.1±0.1244.3±1.85 *G 550 5.7±0.15549.3±3.70 *Gs 250 3.1±0.1249.3±1.88 *G 555 5.7±0.15554.3±4.00 *Gs 255 3.1±0.1254.3±1.91 *G 560 5.7±0.15559.3±4.00 *Gs 260 3.1±0.1259.3±1.94 *G 565 5.7±0.15564.3±4.00 *Gs 265 3.1±0.1264.3±1.98 *G 570 5.7±0.15569.3±4.00 *Gs 270 3.1±0.1269.3±2.01 *G 575 5.7±0.15574.3±4.00 *Gs 275 3.1±0.1274.3±2.04 *G 580 5.7±0.15579.3±4.00 *Gs 280 3.1±0.1279.3±2.07 *G 585 5.7±0.15584.3±4.00 *Gs 285 3.1±0.1284.3±2.11 *G 590 5.7±0.15589.3±4.00 *Gs 290 3.1±0.1289.3±2.14 *G 595 5.7±0.15594.3±4.00 *Gs 295 3.1±0.1294.3±2.17 *G 600 5.7±0.15599.3±4.00 *Gs 300 3.1±0.1299.3±2.20 *G 610 5.7±0.15609.3±4.70 *Gs 305 3.1±0.12304.3±2.24 *G 620 5.7±0.15319.3±4.70 *Gs 310 3.1±0.12309.3±2.27 *G 630 5.7±0.15629.3±4.70 *Gs 315 3.1±0.12314.3±2.30 *G 640 5.7±0.15639.3±4.70 *Gs 330 3.1±0.12329.3±2.39 *G 670 5.7±0.15669.3±4.70 *Gs 335 3.1±0.12334.3±2.42 *G 680 5.7±0.15679.3±4.70 *Gs 340 3.1±0.12339.3±2.45 *G 690 5.7±0.15689.3±4.70 *Gs 345 3.1±0.12344.3±2.48 *G 700 5.7±0.15699.3±4.70 *Gs 350 3.1±0.12349.3±2.51 *G 710 5.7±0.15709.3±4.70 *Gs 355 3.1±0.12354.3±2.54 *G 720 5.7±0.15719.3±4.70 *Gs 360 3.1±0.12359.3±2.57 *G 730 5.7±0.15729.3±4.70 *Gs 365 3.1±0.12364.3±2.60 *G 740 5.7±0.15739.3±4.70 *Gs 370 3.1±0.12369.3±2.63 *G 750 5.7±0.15749.3±4.70 *Gs 375 3.1±0.12374.3±2.67 *G 760 5.7±0.15759.3±5.30 *Gs 380 3.1±0.12379.3±2.70 *G 770 5.7±0.15769.3±5.30 *Gs 385 3.1±0.12384.3±2.73 *G 780 5.7±0.15779.3±5.30 *Gs 390 3.1±0.12389.3±2.77 *G 790 5.7±0.15789.3±5.30 *Gs 395 3.1±0.12394.3±2.79 *G 800 5.7±0.15799.3±5.30 *Gs 400 3.1±0.12399.3±2.82 *G 810 5.7±0.15809.3±6.00 *Gs 405 3.1±0.12404.3±3.00 *G 820 5.7±0.15819.3±6.00 *Gs 410 3.1±0.12409.3±3.00 *G 830 5.7±0.15829.3±6.00 *Gs 415 3.1±0.12414.3±3.00 *G 840 5.7±0.15839.3±6.00 *Gs 420 3.1±0.12419.3±3.00 *G 850 5.7±0.15849.3±6.00 *Gs 425 3.1±0.12424.3±3.00 *G 860 5.7±0.15859.3±6.00 *Gs 430 3.1±0.12429.3±3.00 *G 870 5.7±0.15869.3±6.00 *Gs 435 3.1±0.12434.3±3.00 *G 880 5.7±0.15879.3±6.00 *Gs 440 3.1±0.12439.3±3.00 *G 890 5.7±0.15889.3±6.00 *Gs 445 3.1±0.12444.3±3.00 *G 900 5.7±0.15899.3±6.00 *Gs 450 3.1±0.12449.3±3.00 *G 910 5.7±0.15909.3±6.70 *Gs 455 3.1±0.12454.3±3.30 *G 920 5.7±0.15919.3±6.70 *Gs 460 3.1±0.12459.3±3.30 *G 930 5.7±0.15929.3±6.70 *Gs 465 3.1±0.12464.3±3.30 *G 940 5.7±0.15939.3±6.70 *Gs 470 3.1±0.12469.3±3.30 *G 950 5.7±0.15949.3±6.70 *Gs 475 3.1±0.12474.3±3.30 *G 960 5.7±0.15959.3±6.70 *Gs 480 3.1±0.12479.3±3.30 *G 970 5.7±0.15969.3±6.70 *Gs 485 3.1±0.12484.3±3.30 *G 980 5.7±0.15979.3±6.70 *Gs 490 3.1±0.12489.3±3.30 *G 990 5.7±0.15989.3±6.70 *Gs 495 3.1±0.12494.3±3.30 *G 1000 5.7±0.15999.3±6.70 *Gs 500 3.1±0.12499.3±3.30 *G 1020 5.7±0.151019.3±7.5 G 150 5.7±0.13149.3±1.19 *G 1040 5.7±0.151039.3±7.5 G 155 5.7±0.13154.3±1.23 *G 1060 5.7±0.151059.3±7.5 G 160 5.7±0.13159.3±1.26 *G 1080 5.7±0.151079.3±7.5 G 165 5.7±0.13164.3±1.30 *G 1100 5.7±0.151099.3±7.5 G 170 5.7±0.13169.3±1.33 *G 1120 5.7±0.151119.3±7.5 G 175 5.7±0.13174.3±1.37 *G 1140 5.7±0.151139.3±7.5 G 180 5.7±0.13179.3±1.40 *G 1160 5.7±0.151159.3±7.5 G 185 5.7±0.13184.3±1.44 *G 1180 5.7±0.151179.3±7.5 G 190 5.7±0.13189.3±1.47 *G 1200 5.7±0.151199.3±7.5 G 195 5.7±0.13194.3±1.51 *G 1220 5.7±0.151219.3±7.5 G 200 5.7±0.13199.3±1.55 *G 1240 5.7±0.151239.3±7.5 *G 215 5.7±0.13214.3±1.65 *G 1300 5.7±0.151299.3±7.5 G 220 5.7±0.13219.3±1.68 *G 1320 5.7±0.151319.3±7.5 *G 225 5.7±0.13224.3±1.71 *G 1340 5.7±0.151339.3±7.5 G 230 5.7±0.13229.3±1.73 *G 1360 5.7±0.151359.3±7.5 *G 235 5.7±0.13234.3±1.78 *G 1380 5.7±0.151379.3±7.5 G 240 5.7±0.13239.3±1.81 *G 1400 5.7±0.151399.3±7.5 *G 245 5.7±0.13244.3±1.84 *G 1420 5.7±0.151419.3±7.5 G 250 5.7±0.13249.3±1.88 *G 1440 5.7±0.151439.3±7.5 *G 255 5.7±0.13254.3±1.91 *G 1460 5.7±0.151459.3±7.5 G 260 5.7±0.13259.3±1.94 *G 1480 5.7±0.151479.3±7.5 *G 265 5.7±0.13264.3±1.97 *G 1500 5.7±0.151499.3±7.5 G 270 5.7±0.13269.3±2.01 *G 275 5.7±0.13274.3±2.04 G 280 5.7±0.13279.3±2.07 *G 285 5.7±0.13284.3±2.10 G 290 5.7±0.13289.3±2.14 *G 295 5.7±0.13294.3±2.17 G 300 5.7±0.13299.3±2.20 *G 305 5.7±0.13304.3±2.24*G 310 5.7±0.13309.3±2.27 *G 315 5.7±0.13314.3±2.30 *G 320 5.7±0.13319.3±2.33 *G 325 5.7±0.13324.3±2.36 *G 330 5.7±0.13329.3±2.39 *G 335 5.7±0.13334.3±2.42 *G 340 5.7±0.13339.3±2.45 *G 345 5.7±0.13344.3±2.48 *G 350 5.7±0.13349.3±2.51 *G 355 5.7±0.13354.3±2.54 *G 360 5.7±0.13359.3±2.57 *G 365 5.7±0.13364.3±2.60 *G 370 5.7±0.13369.3±2.63 *G 375 5.7±0.13374.3±2.67 *G 380 5.7±0.13379.3±2.70 *G 385 5.7±0.13384.3±2.73 *G 390 5.7±0.13389.3±2.77 *G 395 5.7±0.13394.3±2.79 *G 400 5.7±0.13399.3±2.82 *G 405 5.7±0.13404.3±3.00CS(线径）ID（内径）公差CS(线径）ID（内径）公差 *V 10 4.0±0.19.5±0.20 V 120 4.0±0.1119±0.97 *V 11 4.0±0.110.5±0.20 *V 125 4.0±0.1124±0.97 *V 12 4.0±0.111.5±0.20 *V 130 4.0±0.1129±1.18 *V 14 4.0±0.113.5±0.20 *V 135 4.0±0.1134±1.18 V 15 4.0±0.114.5±0.20 *V 140 4.0±0.1138.5±1.18 *V 16 4.0±0.115.5±0.24 *V 145 4.0±0.1143.5±1.18 *V 18 4.0±0.117.5±0.24 V 150 4.0±0.1148.5±1.18 *V 20 4.0±0.119.5±0.24 *V 155 4.0±0.1153±1.36 *V 21 4.0±0.120.5±0.24 *V 160 4.0±0.1158±1.36 *V 22 4.0±0.121.5±0.24 *V 165 4.0±0.1163±1.36 V 24 4.0±0.123.5±0.24 *V 170 4.0±0.1168±1.36 *V 25 4.0±0.124.5±0.33 V 175 4.0±0.1173±1.36 *V 26 4.0±0.125.5±0.33 *V 180 4.0±0.1178±1.53 *V 28 4.0±0.127.5±0.33 *V 185 4.0±0.1183±1.53 *V 30 4.0±0.129.5±0.33 *V 190 4.0±0.1188±1.53 *V 32 4.0±0.131.5±0.33 *V 195 4.0±0.1193±1.53 V 34 4.0±0.133.5±0.33 *V 200 4.0±0.1198±1.53 *V 35 4.0±0.134.5±0.37 *V 205 4.0±0.1203±1.70 *V 36 4.0±0.135.5±0.37 *V 210 4.0±0.1208±1.70 *V 38 4.0±0.137.5±0.37 *V 215 4.0±0.1213±1.70 V 40 4.0±0.139.5±0.37 *V 220 4.0±0.1218±1.70 *V 42 4.0±0.141.5±0.49 V 225 6.0±0.15222.5±1.70 *V 44 4.0±0.143.5±0.49 *V 230 6.0±0.15227.5±1.95 *V 45 4.0±0.144.5±0.49 *V 235 6.0±0.15232.5±1.95 *V 46 4.0±0.145.5±0.49 *V 240 6.0±0.15237.5±1.95 *V 48 4.0±0.147.5±0.49 *V 245 6.0±0.15242.5±1.95 *V 50 4.0±0.149.5±0.49 *V 250 6.0±0.15247.5±1.95 *V 53 4.0±0.152.5±0.49 *V 255 6.0±0.15252.5±2.02 V 55 4.0±0.154.5±0.49 *V 260 6.0±0.15257.5±2.02 *V 56 4.0±0.155.5±0.61 *V 265 6.0±0.15262.5±2.02 *V 58 4.0±0.157.5±0.61 *V 270 6.0±0.15267.5±2.02 *V 60 4.0±0.159.5±0.61 V 275 6.0±0.15272±2.02 *V 63 4.0±0.162.5±0.61 *V 280 6.0±0.15277±2.27 *V 65 4.0±0.164.5±0.61 *V 285 6.0±0.15282±2.27 *V 67 4.0±0.166.5±0.61 *V 290 6.0±0.15287±2.27 V 70 4.0±0.169±0.61 *V 295 6.0±0.15292±2.27 *V 75 4.0±0.174±0.72 *V 300 6.0±0.15297±2.27 *V 80 4.0±0.179±0.72 *V 305 6.0±0.15302±2.34 V 85 4.0±0.184±0.72 *V 310 6.0±0.15307±2.34 *V 90 4.0±0.189±0.83 *V 315 6.0±0.15312±2.34 *V 95 4.0±0.194±0.83 *V 320 6.0±0.15317±2.34 V 100 4.0±0.199±0.83 V 325 6.0±0.15321.5±2.34 *V 105 4.0±0.1104±0.97 *V 330 6.0±0.15326.5±2.51日标V号 JISB2401-O型圈尺寸表(真空盘用）O型圈的尺寸（mm）ＪＩＳ的称号ＪＩＳ的称号O型圈的尺寸（mm） *V 110 4.0±0.1109±0.97 *V 335 6.0±0.15331.5±2.51 *V 115 4.0±0.1114±0.97 *V 340 6.0±0.15336.5±2.51CS(线径）ID（内径）公差16 1.78±0.07 2.9±0.1227 1.78±0.07 3.68±0.1238 1.78±0.07 4.47±0.1249 1.78±0.07 5.28±0.12510 1.78±0.07 6.07±0.12611 1.78±0.077.65±0.12712 1.78±0.079.25±0.128110 2.62±0.079.19±0.129111 2.62±0.0710.77±0.1210112 2.62±0.0712.37±0.1211113 2.62±0.0713.94±0.1212114 2.62±0.0715.54±0.1213115 2.62±0.0717.12±0.1214116 2.62±0.0718.72±0.1215210 3.53±0.1018.64±0.1516211 3.53±0.1020.22±0.1517212 3.53±0.1021.82±0.1518213 3.53±0.1023.39±0.1519214 3.53±0.1024.99±0.1520215 3.53±0.1026.57±0.1521216 3.53±0.1028.17±0.1522217 3.53±0.1029.74±0.1523218 3.53±0.1031.34±0.1524219 3.53±0.1032.92±0.15252203.53±0.1034.52±0.15日标AN 6227号<旧JIS W1516>O型圈的尺寸（mm）ＪＩＳ的称号AS 568的称号262213.53±0.1036.09±0.15272223.53±0.1037.69±0.15283255.33±0.1237.46±0.25293265.33±0.1240.64±0.25303275.33±0.1243.82±0.25313285.33±0.1246.99±0.25323295.33±0.1250.16±0.25333305.33±0.1253.34±0.25343315.33±0.1256.52±0.25353325.33±0.1259.69±0.25363335.33±0.1262.86±0.25373345.33±0.1266.04±0.25383355.33±0.1269.22±0.38393365.33±0.1272.39±0.38403375.33±0.1275.56±0.38413385.33±0.1278.74±0.38423395.33±0.1281.92±0.38433405.33±0.1285.09±0.38443415.33±0.1288.26±0.38453425.33±0.1291.44±0.38463435.33±0.1294.62±0.38473445.33±0.1297.79±0.38483455.33±0.12100.96±0.38493465.33±0.12104.14±0.38503475.33±0.12107.32±0.38513485.33±0.12110.49±0.38523495.33±0.12113.66±0.38534266.98±0.15116.84±0.38544276.98±0.15120.02±0.38554286.98±0.15123.19±0.38564296.98±0.15126.36±0.38574306.98±0.15129.54±0.58584316.98±0.15132.72±0.58594326.98±0.15135.89±0.58604336.98±0.15139.06±0.58614346.98±0.15142.24±0.58624356.98±0.15145.42±0.58634366.98±0.15148.59±0.58644376.98±0.15151.76±0.58654386.98±0.15158.12±0.58664396.98±0.15164.46±0.58674406.98±0.15170.82±0.58684416.98±0.15177.16±0.58694426.98±0.15183.52±0.76704436.98±0.15189.86±0.76714446.98±0.15196.22±0.76724456.98±0.15202.56±0.76734466.98±0.15215.26±0.76744476.98±0.15227.96±0.76754486.98±0.15240.66±0.76764496.98±0.15253.36±0.76774506.98±0.15266.06±0.76784516.98±0.15278.76±0.76794526.98±0.15291.46±0.76804536.98±0.15304.16±0.76814546.98±0.15316.86±0.76824556.98±0.15329.56±0.76834566.98±0.15342.26±0.76844576.98±0.15354.96±0.76854586.98±0.15367.66±0.76864596.98±0.15380.36±0.76874606.98±0.15393.06±0.76884256.98±0.15113.66±0.38 CS(线径）ID（内径）公差12233.53±0.1040.87±0.2522243.53±0.1044.04±0.2532253.53±0.1047.22±0.2542263.53±0.1050.39±0.2552273.53±0.1053.57±0.2562283.53±0.1056.74±0.2572293.53±0.1059.92±0.2582303.53±0.1063.09±0.2592313.53±0.1066.27±0.25102323.53±0.1069.44±0.38112333.53±0.1072.62±0.38122343.53±0.1075.79±0.38132353.53±0.1078.97±0.38142363.53±0.1082.14±0.38152373.53±0.1085.32±0.38162383.53±0.1088.49±0.38172393.53±0.1091.67±0.38182403.53±0.1094.84±0.38192413.53±0.1098.02±0.38202423.53±0.10101.19±0.38212433.53±0.10104.37±0.38222443.53±0.10107.54±0.38232453.53±0.10110.72±0.38242463.53±0.10113.89±0.38252473.53±0.10117.07±0.38262483.53±0.10120.24±0.38O型圈的尺寸（mm）ＪＩＳ的称号AS 568的称号日标AN6230号 <旧JIS W1517>27249 3.53±0.10123.42±0.3828250 3.53±0.10126.59±0.3829251 3.53±0.10129.77±0.5830252 3.53±0.10132.94±0.5831253 3.53±0.10136.12±0.5832254 3.53±0.10139.29±0.5833255 3.53±0.10142.47±0.5834256 3.53±0.10145.64±0.5835257 3.53±0.10148.82±0.5836258 3.53±0.10151.99±0.5837259 3.53±0.10158.34±0.5838260 3.53±0.10164.69±0.5839261 3.53±0.10171.04±0.5840262 3.53±0.10177.39±0.5841263 3.53±0.10183.74±0.7642264 3.53±0.10190.09±0.7643265 3.53±0.10194.44±0.7644266 3.53±0.10202.79±0.7645267 3.53±0.10209.14±0.7646268 3.53±0.10215.49±0.7647269 3.53±0.10221.84±0.7648270 3.53±0.10228.19±0.7649271 3.53±0.10234.54±0.7650272 3.53±0.10240.89±0.7651273 3.53±0.10247.24±0.76522743.53±0.10253.59±0.76CS(线径）ID（内径）公差 *S　270 2.0±0.1269.5±0.80 *S　275 2.0±0.1274.5±0.80 *S　280 2.0±0.1279.5±0.80ＪＩＳ的称号O型圈的尺寸（mm）日标Ｓ号(S2-S300)-O型圈尺寸表。

不同国家O型圈标准不同国家对于O型圈的标准并没有明确的统一要求，每个国家都可能有自己的规定和标准。

以下是一些国家对于O型圈的一般要求的概述。

1.日本标准日本国家标准（JIS）对于O型圈的标准规定在JISB2401中。

根据这个标准，O型圈的尺寸是根据内径（d1）、外径（d2）和厚度（d3）来计算的。

具体的尺寸要求可以在JISB2401中找到，并且根据不同的应用有不同的型号和等级。

2.美国标准美国标准协会（ANSI）制定了一些标准来规范O型圈的尺寸和材料。

其中比较常用的是AS568标准，该标准规定了20种不同尺寸的O型圈，分别标记为AS568-001至AS568-020。

这些标准根据内径、截面直径和厚度来进行分类。

3.德国标准德国国家标准（DIN）也有一些关于O型圈的标准。

DIN3771是一种常见的O型圈尺寸标准。

它使用内径（d1）和交叉截面直径（d2）来定义O型圈的尺寸。

4.英国标准英国标准协会（BSI）也有一些标准用于规范O型圈。

BS1806是一种常见的O型圈尺寸标准，它使用内径（d1）和交叉截面直径（d2）来定义O型圈的尺寸。

此外，BS4518还规定了一些O型圈的尺寸和材料要求。

除了以上的国际标准外，不同国家可能还有自己独特的规定和标准。

例如，中国国家标准（GB）有一些关于O型圈的标准，常用的包括GB/T3452.1-2005和GB1235-76、这些标准规定了O型圈的尺寸范围、材料要求和性能测试方法。

总的来说，不同国家的O型圈标准在尺寸、材料和性能上可能存在差异。

因此，在选择O型圈时，需要根据具体的应用需求和国家标准进行选择。

此外，还需要注意使用符合标准要求的工具和设备进行安装和测试，以确保O型圈的质量和性能符合要求。

O形密封圈的选用一、概述特点：O形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准O型圈截面直径W美国标准 AS 568英国标准 BS 1516日本标准 JIS B 2401国际标准 ISO 3601/1德国标准 DIN 3771/1中国标准 GB优先的米制尺寸美国标准AS 568（900系列）密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

度温度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

2、密封形式按负载类型可分为静密封和动密封；按密封用途可分为孔用密封、轴用密封和旋转轴密封；按其安装形式又可分为径向安装和轴向安装。

径向安装时，对于轴用密封，应使O 形圈内径和被密封直径d2间的偏差尽可能地小；对于孔用密封，应使其内径等于或略小于沟槽的直径d1。

轴向安装时，要考虑压力方向。

内部压力时，O形圈外径应比沟槽外径d3约大1～2%；外部压力时，应使O形圈内径比沟漕内径d4约小1～3%。

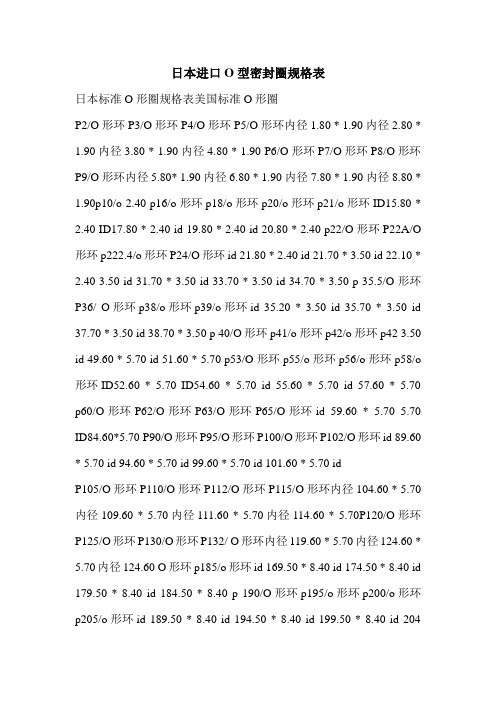

日本进口O型密封圈规格表日本标准O形圈规格表美国标准O形圈P2/O形环P3/O形环P4/O形环P5/O形环内径1.80 * 1.90内径2.80 * 1.90内径3.80 * 1.90内径4.80 * 1.90 P6/O形环P7/O形环P8/O形环P9/O形环内径5.80* 1.90内径6.80 * 1.90内径7.80 * 1.90内径8.80 *1.90p10/o2.40 p16/o形环p18/o形环p20/o形环p21/o形环ID15.80 *2.40 ID17.80 * 2.40 id 19.80 * 2.40 id 20.80 * 2.40 p22/O形环P22A/O 形环p222.4/o形环P24/O形环id 21.80 * 2.40 id 21.70 *3.50 id 22.10 * 2.40 3.50 id 31.70 * 3.50 id 33.70 * 3.50 id 34.70 * 3.50 p 35.5/O形环P36/ O形环p38/o形环p39/o形环id 35.20 * 3.50 id 35.70 * 3.50 id 37.70 * 3.50 id 38.70 * 3.50 p 40/O形环p41/o形环p42/o形环p42 3.50 id 49.60 * 5.70 id 51.60 * 5.70 p53/O形环p55/o形环p56/o形环p58/o 形环ID52.60 * 5.70 ID54.60 * 5.70 id 55.60 * 5.70 id 57.60 * 5.70 p60/O形环P62/O形环P63/O形环P65/O形环id 59.60 * 5.70 5.70 ID84.60*5.70 P90/O形环P95/O形环P100/O形环P102/O形环id 89.60 * 5.70 id 94.60 * 5.70 id 99.60 * 5.70 id 101.60 * 5.70 idP105/O形环P110/O形环P112/O形环P115/O形环内径104.60 * 5.70内径109.60 * 5.70内径111.60 * 5.70内径114.60 * 5.70P120/O形环P125/O形环P130/O形环P132/ O形环内径119.60 * 5.70内径124.60 * 5.70内径124.60 O形环p185/o形环id 169.50 * 8.40 id 174.50 * 8.40 id 179.50 * 8.40 id 184.50 * 8.40 p 190/O形环p195/o形环p200/o形环p205/o形环id 189.50 * 8.40 id 194.50 * 8.40 id 199.50 * 8.40 id 2048.40 ID 249.50 * 8.40 ID 254.50 * 8.40 ID 259.50 * 8.40 p265/O形环P270/O形环P275/O形环P280/O形环ID 264.50 * 8.40 ID 269.50 * 8.40 ID 274.50 * 8.40 ID 279.50 * 8.40 P285/O形环P290id 304.50 * 8.40 id 309.50 * 8.40 id 314.50 * 8.40 id 319.50 * 8.40 p315/O形环P320/O形环P325/O形环P330/O形环id 314.50 * 8.40 id 319.50 * 8.40 id 324.50 * 8.40 id 329.50 * 8.40 8.40 p375/o形环p380/o 形环p385/o形环p390/o形环ID374.50 * 8.40 ID379.50 * 8.40 id 384.50 * 8.40 id 389.50 * 8.40 p 395/O形环p400/o形环p405/o形环p410/o形环id 394.50 * 8.40 id 399.50P455/O形环P460/O形环P465/O形环P470/O形环内径454.50 * 8.40内径459.50 * 8.40内径464.50 * 8.40内径469.50 * 8.40 P475/O形环P480/O形环P485/O形环P490/ O形环内径474.50 * 8.40内径479.50 * 8.50 O形环p550/o形环id 534.50 * 8.40 id 539.50 * 8.40 id 544.50 * 8.40 id 549.50 * 8.40 p555/O形环p560/o形环p565/o形环p570/o形环ID554.50 * 8.40 ID559.50 * 8.40 id 564.50 * 8.40 id 569id 594.50 * 8.40 id 599.50 * 8.40 id 609.50 * 8.40 id 619.50 * 8.40 p610/O形环P620/O形环P630/O形环P640/O形环id 609.50 * 8.40 id 619.50 * 8.40 id 629.50 * 8.40 ID639.50 * 8.40 P650 8.40 id 749.50 * 8.40 id 759.50 * 8.40 p770/O形环P780/O形环P790/O形环P800/O形环id 769.50 * 8.40 id 779.50 * 8.40 id 789.50 * 8.40 id 799.50 * 8.40 jis-p810/O形环p820/o形环p830/o 8.40 id 909.50 * 8.40 id 919.50 * 8.40 P930/O形环P940/O形环P950/O形环P960/O形环id 929.50 *8.40 id 939.50 * 8.40 id 949.50 * 8.40 id 959.50 * 8.40 p970/O形环P980/O形环P990/ O形环jisP1100/O形环P1120/O形环P1140/O形环P1160/O形环id 1099.50 * 8.40 id 1119.50 * 8.40 id 1139.50 * 8.40 id 1159.50 * 8.40 p 1180/O形环P1200/O形环P1220/O形环P1240/ O形环id 1179.50 * 8.40id 1339.50 * 8.40 id 1359.50 * 8.40 id 1379.50 * 8.40 id 1399.50 * 8.40 p 1380/O形环P1400/O形环P1420/O形环P1440/O形环id 1379.50 * 8.40 id 1399.50 * 8.40 id 1419.50 * 8.40 id 1419.50G3/O环ID2.40*3.10G4/O形环G5/O形环G6/O形环G6/O形环内径3.40 * 3.10内径4.40 * 3.10内径5.40 * 3.10内径5.40 * 3.10 G7/o形环G8/O形环G9/O形环G10/O形环ID6.40*3.10 ID7.40* 3.10内径8.40 * 3.10内径9.40 * 3.40 3.10 g19/o形环g20/o形环g21/o形环g22/o形环id 18.40 * 3.10 id 19.40 * 3.10 id 20.40 * 3.10 id 21.80 * 3.10 G23/O形环G24/O形环G25/O形环G30/O形环id 22.40 * 3.10 id 23.40 * 3.10 id 24.40 * 3 3.10 G62/O形环G63/O形环G64/O形环G65/O形环id 61.40 * 3.10 id 62.40 * 3.10 id 63.40 * 3.10 id 64.40 * 3.10 g67/O形环G70/O形环G72/O形环G75/O形环ID66.40 * 3.10 id 69.40 * 3.10 id 71.40 * 3G100/O形环G105/O形环G110/O形环G115/O形环内径99.40 * 3.10内径104.40 * 3.10内径109.40 * 3.10内径114.40 * 3.10 G120/O形环G125/O形环G130/O形环G135/O形环id 119.40 * 3.10 id 124.40 * 3.10 id 129.40 * 3.10 id 134.40 * 3.10 g130/O形环G135/O形环G140/O形环G145/O形环id 129.40 * 3.10 id 134.40 * 3.10 id 139.40 * 3.10 id 144.40 * 3.10 gs10 3.10 gs190/o形环gs195/o形环gs200/o形环gs205/o形环ID189.30 * 3.10 id 194.30 * 3.10 id 199.30 * 3.10 id 204.30 * 3.10 GS 210/O形环gs215/o形环gs220/o 形环gs225/o形环id 209.30 * 3。

O型密封圈综述（内含中国、美国、法国、日本国家标准）一、O型圈概述1、特点：（1）、结构尺寸小、装拆方便；（2）、适合多种密封形式：静、动密封均可使用，用作静密封时几乎没有泄漏；（3）、使用单件O型密封圈，有双向密封作用；（4）、动摩擦阻力小；（5）、价格低廉；（6）、工作压力范围：1.333×10³Pa的真空到400MPa的高压；（7）、温度范围：-60°C到200°C.（8）、适合各种用途材料，尺寸和沟槽都已标准化，互换性强（9）、适合多种运动方式：旋转运动、轴向往复运动或组合运动（例如旋转往复组合运动）（10）、适合多种不同的密封介质：油、水、气、化学介质或其它混合介质（11）、通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。

（12）、材料品种多，可以根据不同的流体进行选择：有丁腈橡胶（NRB）、氟橡胶（FKM）、硅橡胶（VMQ）、乙丙橡胶（EPDM）、氯丁橡胶（CR）、丁基橡胶（BU）、聚四氟乙烯（PTFE）、天然橡胶（NR）等GB3452.1-92 《液压气动用 O 形橡胶密封圈尺寸系列及公差》GB3452.2-87 《 O 形橡胶密封圈外观质量检验标准》GB3452.3 《液压气动用 O 形橡胶密封圈沟槽尺寸和设计计算准则》HG/T2579-94 《 O 形圈橡胶材料第一部分：用于普通液压系统》JISB2401-1991 《 O 形圈》大部分国家对O形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JISB2401）国际标准（ISO 3601/1）较为通用。

O型圈标准一览表标准O型圈截面直径W美国标准AS 568英国标准BS 15161.782.623.53 5.33 7.00日本标准JIS B 2401 1.9 2.4 3.1 3.5 5.7 84 国际标准ISO 3601/1德国标准DIN 3771/1中国标准GB 3452.11.82.653.55 5.30 7.00优先的米制尺寸1.0 1.5 2.0 2.5 30. 3.5 4.0 4.5 5.0 5.5 6.0 7.0 8.0 10.0 12.0美国标准AS 568 （900系列）1.02 1.42 1.63 1.83 1.98 2.082.21 2.46 2.953.003、主要应用：径向静密封：例如衬套、封盖、导管、缸。

O 形密封圈的选用一、概述 特点：O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准 O 型圈截面直径W美国标准 AS 568 英国标准 BS 15161.782.623.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.78.4国际标准 ISO 3601/1 德国标准 DIN3771/1 中国标准 GB 3452.11.82.653.55 5.307.00优先的米制尺寸1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 8.0 10.012.0美国标准AS 568（900系列）1.02 1.42 1.631.83 1.982.08 2.21 2.462.953.00密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋温度转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

O型圈密封圈的选用 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】O形密封圈的选用一、概述特点：O形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准O型圈截面直径W美国标准 AS 568英国标准 BS 1516日本标准 JIS B 2401国际标准 ISO 3601/1德国标准 DIN 3771/1中国标准 GB优先的米制尺寸美国标准AS 568（900系列）密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速度最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

温度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

2、密封形式按负载类型可分为静密封和动密封；按密封用途可分为孔用密封、轴用密封和旋转轴密封；按其安装形式又可分为径向安装和轴向安装。

径向安装时，对于轴用密封，应使O形圈内径和被密封直径d2间的偏差尽可能地小；对于孔用密封，应使其内径等于或略小于沟槽的直径d1。
