常见的霍尔元件

车窗霍尔传感器信号原理车窗霍尔传感器是一种常见的汽车电子元件，用于检测车窗的开启和关闭状态。

它的信号原理基于霍尔效应，通过测量磁场的变化来判断车窗的位置。

霍尔效应是指当电流通过一条导线时，垂直于导线方向的磁场会产生一个横向的电势差。

这个效应是由美国物理学家爱德华·霍尔在19世纪发现的，后来被广泛应用于各种传感器中。

在车窗霍尔传感器中，通常使用了一种叫做霍尔元件的器件。

霍尔元件是一种半导体材料，具有特殊的结构和材料组成，可以感受到周围的磁场。

当车窗关闭时，磁场会通过霍尔元件，导致在元件两侧产生一个电势差。

而当车窗打开时，磁场的变化会引起电势差的变化。

通过测量这个电势差的大小和方向，可以判断车窗的状态。

为了测量霍尔元件产生的电势差，车窗霍尔传感器通常需要与其他电子元件配合使用。

其中一个关键元件是运算放大器，它可以将微弱的电势差放大成适合测量的信号。

另一个关键元件是模拟数字转换器（ADC），它将模拟信号转换为数字信号，以便后续的处理和控制。

除了测量车窗的状态，车窗霍尔传感器还可以检测车窗的位置。

通过将传感器安装在车窗的不同位置，可以实时监测车窗的开启程度。

这对于车辆的安全和舒适性非常重要，因为它可以避免车窗在行驶过程中意外打开或关闭，同时也可以提供更好的通风和气流控制。

车窗霍尔传感器信号原理的应用不仅仅局限于汽车领域，它还可以在其他领域发挥作用。

例如，它可以用于家用电器中，监测冰箱门或洗衣机盖的状态；它也可以用于工业自动化中，检测机器设备的开启和关闭状态。

随着科技的不断发展，霍尔传感器的应用领域将越来越广泛。

总结起来，车窗霍尔传感器信号原理基于霍尔效应，通过测量磁场的变化来判断车窗的开启和关闭状态。

它的工作原理简单而可靠，可以在汽车和其他领域中发挥重要作用。

随着技术的进步，我们可以期待车窗霍尔传感器在未来的应用中发展出更多的功能和特性。

常见的霍尔元件常见的霍尔元件有哪些种类，型号？单极性霍尔单极开关介绍:单极霍尔效应开关具有磁性工作阈值(Bop)。

如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值(Brp) 时，晶体管会关闭。

滞后(Bhys) 是两个阈值(Bop-Brp) 之间的差额。

即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。

单极霍尔效应的数字输出可适应各种逻辑系统。

这些器件非常适合与简单的磁棒或磁杆一同使用。

Allegro 提供各种单极霍尔效应开关，各开关均具有与磁铁南极相关的不同工作阈值及滞后。

霍尔单极开关型号如下:类别品牌型号工作点（G）释放点（G）回差（G）工作电压工作温度单极霍尔开关AH AH3144E70~300 30~270 >30 4.5-24V -40-85℃AH AH3144L70~300 30~270 >30 4.5-24V -40-150℃AH AH54370~350 30~270 >30 4.5-24V -20-85℃DIODES ATS13770~300 30~270 >40 3.5-20V -40-85℃YH YH137<160 >20 60~80 4.5-24V -20-85℃YH YH3144E>30 <30 80 4.5-24V -20-85℃ALLEGRO A04E35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104EU-T35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104LU-T35~450 25~430 >20 3.8-24V -40-150℃ALLEGRO A1104EUA-T35~450 25~430 >20 3.8-24V -40-85℃AH3144E/L,霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。

霍尔传感器原理及应用
霍尔传感器作为一种常用的传感器器件，其运作原理是基于霍尔效应。

霍尔效应是指当通过导体的电流在垂直于电流方向上施加一个磁场时，会在导体的侧边产生一种电势差。

具体而言，霍尔传感器中通常包含一片装有霍尔元件（霍尔晶体）的芯片。

当通过芯片中的引脚加上一定的电流时，霍尔元件内部产生一个与施加磁场相对应的电势差。

电势差的大小与施加磁场的强度成正比，方向则取决于磁场的方向。

根据霍尔传感器的工作原理，它可以用于检测磁场的强度和方向。

常见的应用包括磁力计、转速传感器、位置传感器等。

以下是一些常见的应用示例：
1. 磁力计：霍尔传感器可以测量磁场的强度，因此被广泛用于磁力计中，用来检测和测量物体的磁性。

2. 转速传感器：霍尔传感器也可以用于测量物体的转速。

通过将传感器安装在旋转物体附近，并将传感器上的电流引脚连接到适当的电路中，可以通过测量输出电势差的频率来计算旋转物体的转速。

3. 位置传感器：借助霍尔传感器，可以实现非接触式的位置检测。

例如，将传感器安装在机械设备上，用来检测设备的位置并实时监控运动状况。

4. 电流测量：霍尔传感器也可用作电流传感器。

通过将传感器
固定在电流导体附近，可以测量通过导体的电流，并将其转换为相应的电压信号。

总之，霍尔传感器是一种基于霍尔效应的传感器器件，其应用广泛，可以用于测量磁场的强度和方向，实现转速测量、位置检测和电流测量等功能。

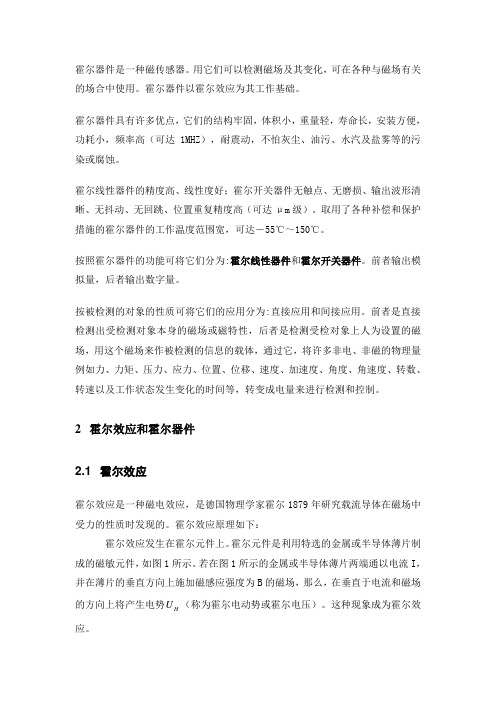

霍尔器件是一种磁传感器。

用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔器件以霍尔效应为其工作基础。

霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。

霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。

取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。

按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。

前者输出模拟量，后者输出数字量。

按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。

前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

2 霍尔效应和霍尔器件2.1 霍尔效应霍尔效应是一种磁电效应，是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。

霍尔效应原理如下：霍尔效应发生在霍尔元件上。

霍尔元件是利用特选的金属或半导体薄片制成的磁敏元件，如图1所示。

若在图1所示的金属或半导体薄片两端通以电流I，并在薄片的垂直方向上施加磁感应强度为B的磁场，那么，在垂直于电流和磁场U（称为霍尔电动势或霍尔电压）。

这种现象成为霍尔效的方向上将产生电势H应。

霍尔效应的产生是由于运动电荷受到磁场中洛伦兹力作用的结果。

霍尔电势U H 可用下式表示： d IB R U S H = (V)式中S R ——霍尔常数（23-c m ）I ——控制电流（A ）B ——磁感应强度（T ）d ——霍尔元件的厚度（m ）令 d R K S H =（211m Wb VA --）则得到IB K U H H = （一）从（一）我们可以看出：1，霍尔电势H U 是正比于电流和磁感应强度的积；2，在式中，H K ,I 都是不再变化的常数。

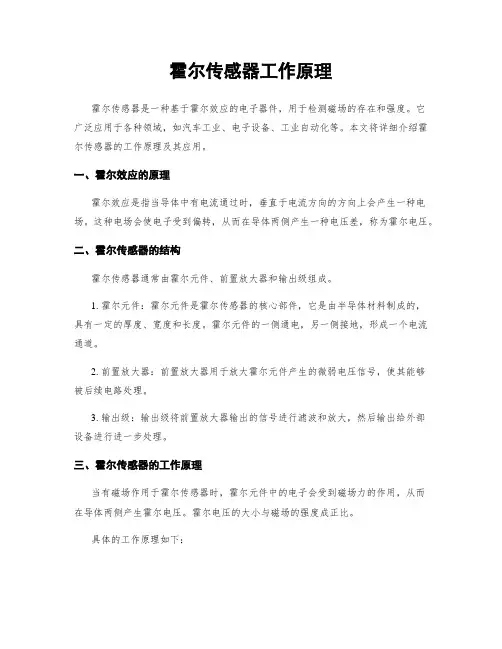

霍尔传感器工作原理霍尔传感器是一种常见的电磁传感器，利用霍尔效应来测量或检测磁场的存在和强度。

它通常由霍尔元件、电源、信号处理电路和输出接口组成。

下面将详细介绍霍尔传感器的工作原理。

1. 霍尔效应简介霍尔效应是指当电流通过一块导体时，若在该导体周围存在磁场，会在导体两侧产生一种电势差，这种现象被称为霍尔效应。

该电势差与电流、磁场强度以及导体材料的特性有关。

2. 霍尔元件霍尔元件是霍尔传感器的核心部件，通常由半导体材料制成。

它具有一个导电通道，电流沿着该通道流动。

当磁场作用于该通道时，电子将受到洛伦兹力的作用，导致电子在通道两侧产生不平衡的电荷分布，从而形成电势差。

3. 工作原理当霍尔传感器工作时，首先需要给霍尔元件供电。

一般情况下，霍尔元件需要直流电源进行工作。

电源的电压可以根据具体需求进行选择。

当电流通过霍尔元件的导电通道时，如果该通道周围存在磁场，就会在通道两侧产生电势差。

这个电势差可以通过信号处理电路进行放大和处理，最终输出一个与磁场强度相关的电压信号。

4. 信号处理电路信号处理电路对从霍尔元件输出的电势差进行放大和处理，以得到一个可用的电压信号。

处理电路通常包括放大器、滤波器和稳压电路等部分。

放大器负责放大霍尔元件输出的微弱电势差，以提高信号的灵敏度和稳定性。

滤波器用于去除噪声信号，确保输出信号的准确性和稳定性。

稳压电路则用于保持电源电压的稳定，以确保信号处理电路的正常工作。

5. 输出接口经过信号处理电路处理后，霍尔传感器将输出一个与磁场强度相关的电压信号。

这个信号可以通过输出接口连接到其他设备或系统中，以实现相应的控制、测量或检测功能。

常见的输出接口包括模拟输出和数字输出。

模拟输出通常是一个连续变化的电压信号，其幅度与磁场强度成正比。

数字输出则是一个离散的电平信号，通常用于表示磁场的存在与否或判断磁场强度的高低。

6. 应用领域霍尔传感器在许多领域中得到广泛应用。

例如，它可以用于测量和检测磁场的强度和方向，用于电流和速度的测量，用于位置和位移的检测，以及用于接近开关和磁性编码器等。

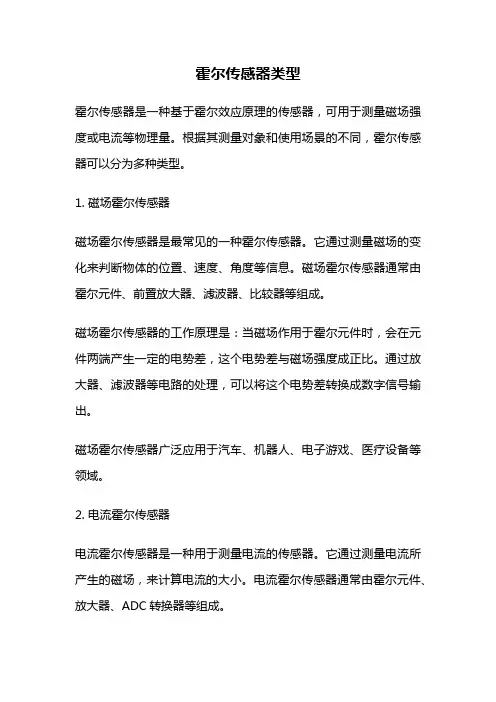

霍尔传感器类型霍尔传感器是一种基于霍尔效应原理的传感器，可用于测量磁场强度或电流等物理量。

根据其测量对象和使用场景的不同，霍尔传感器可以分为多种类型。

1. 磁场霍尔传感器磁场霍尔传感器是最常见的一种霍尔传感器。

它通过测量磁场的变化来判断物体的位置、速度、角度等信息。

磁场霍尔传感器通常由霍尔元件、前置放大器、滤波器、比较器等组成。

磁场霍尔传感器的工作原理是：当磁场作用于霍尔元件时，会在元件两端产生一定的电势差，这个电势差与磁场强度成正比。

通过放大器、滤波器等电路的处理，可以将这个电势差转换成数字信号输出。

磁场霍尔传感器广泛应用于汽车、机器人、电子游戏、医疗设备等领域。

2. 电流霍尔传感器电流霍尔传感器是一种用于测量电流的传感器。

它通过测量电流所产生的磁场，来计算电流的大小。

电流霍尔传感器通常由霍尔元件、放大器、ADC转换器等组成。

电流霍尔传感器的工作原理是：当电流通过导体时，会在导体周围产生一个磁场。

将霍尔元件放在导体旁边，当磁场作用于霍尔元件时，会产生一定的电势差。

通过放大器和ADC转换器的处理，可以将这个电势差转换成数字信号输出。

电流霍尔传感器广泛应用于电力系统、电动汽车等领域。

3. 温度霍尔传感器温度霍尔传感器是一种用于测量温度的传感器。

它通过测量霍尔元件的电阻变化来计算温度的大小。

温度霍尔传感器通常由霍尔元件、放大器、ADC转换器等组成。

温度霍尔传感器的工作原理是：当温度升高时，霍尔元件的电阻会发生变化。

将霍尔元件放在温度场中，测量电阻变化，即可计算出温度的大小。

通过放大器和ADC转换器的处理，可以将这个电阻值转换成数字信号输出。

温度霍尔传感器广泛应用于温度测量、温度控制等领域。

4. 磁角霍尔传感器磁角霍尔传感器是一种用于测量角度的传感器。

它通过测量磁场的变化来计算角度的大小。

磁角霍尔传感器通常由霍尔元件、前置放大器、ADC转换器等组成。

磁角霍尔传感器的工作原理是：将霍尔元件置于磁场中，当物体旋转时，磁场会发生变化。

电动车霍尔都有哪些型号？常见的解决办法？其实电动车上的霍尔，就是霍尔传感器（霍尔元件），可用于检测磁场及其变化。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

其实说白了，霍尔就是一种电磁感应开关，电动车上用的霍尔元件一般是3个引脚的开关型和线性型两种。

除了一些手把开关上使用线性霍尔外，电动车上的其他场合基本上都是用了开关霍尔。

不同类型的霍尔元件是不可以互换的，而同类型中不同型号的霍尔元件多可以互换的，不过代换时要注意引脚的接法。

电动车上的霍尔元件的2个引脚接5V电源，另一个是信号输出引脚。

▶电动车常用霍尔型号：1、刹把，电子刹把有两种，一种是霍尔式的，如OH44E，是一种开关信号，另一种是微动开关。

就是平时刹车的时候加速电机是不转的。

2、转把：里面用的是线性霍尔：OH49E等，转把坏了一般不加速，或直接加速（飞车）。

3、电机霍尔（共3只），打开后会看到线圈上有3只霍尔，一般是开关霍尔，如：OH44E单极开关，OH41双极锁存，或OH41F双极锁存等。

使用双极锁存霍尔还是使用单极霍尔。

这是根据电机相位决定的：电机里有定子（固定的磁钢）和转子（转动的线圈）。

给线圈通电（有电流通过）线圈会产一个（S或N 极）磁场与定子会产生相吸或相斥的力。

电机的动力就来自相吸或相斥的力。

什么时候相吸或什么时候相斥那就要霍尔在一定的时候给出一信号来改变线圈中电流的方向（线圈改变S或N极）！▶那电动车的霍尔原件损坏有哪些异常？手柄（车把）的霍尔元件损坏就是车把报废，旋转无反应，在任意位置处电机都慢速旋转（不是完全不转）无控制作用。

电机霍尔元件如果出现故障直接导致的就是电机不转，咬死不动，控制板通过霍尔原件收集电机转子相位信息，如果霍尔原件损坏就会认为转自没有转动而一直保持原来的驱动电流，没有换向电机会不会转动，一直保持一个转动姿态不动，这对于电机是致命的损伤，相当于长时间过载卡死！现象就是电机有死角，电机不能启动，发高热，人为用手般动一下突破死角能转起来！▶常见霍尔故障该如何解决呢？怎样换电动车的电机霍尔？一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。

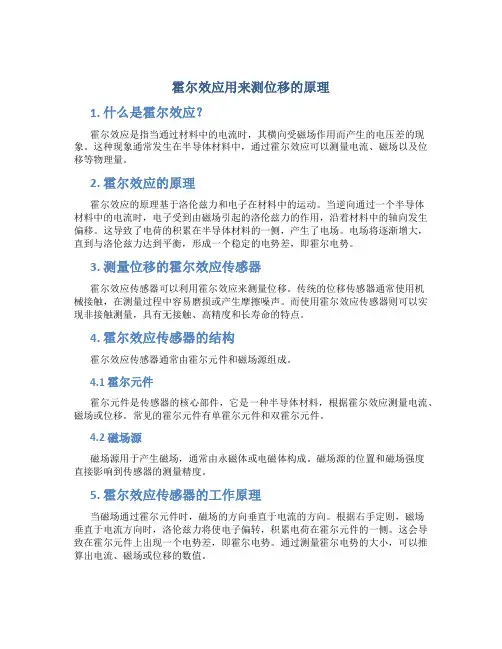

霍尔效应用来测位移的原理1. 什么是霍尔效应？霍尔效应是指当通过材料中的电流时，其横向受磁场作用而产生的电压差的现象。

这种现象通常发生在半导体材料中，通过霍尔效应可以测量电流、磁场以及位移等物理量。

2. 霍尔效应的原理霍尔效应的原理基于洛伦兹力和电子在材料中的运动。

当逆向通过一个半导体材料中的电流时，电子受到由磁场引起的洛伦兹力的作用，沿着材料中的轴向发生偏移。

这导致了电荷的积累在半导体材料的一侧，产生了电场。

电场将逐渐增大，直到与洛伦兹力达到平衡，形成一个稳定的电势差，即霍尔电势。

3. 测量位移的霍尔效应传感器霍尔效应传感器可以利用霍尔效应来测量位移。

传统的位移传感器通常使用机械接触，在测量过程中容易磨损或产生摩擦噪声。

而使用霍尔效应传感器则可以实现非接触测量，具有无接触、高精度和长寿命的特点。

4. 霍尔效应传感器的结构霍尔效应传感器通常由霍尔元件和磁场源组成。

4.1 霍尔元件霍尔元件是传感器的核心部件，它是一种半导体材料，根据霍尔效应测量电流、磁场或位移。

常见的霍尔元件有单霍尔元件和双霍尔元件。

4.2 磁场源磁场源用于产生磁场，通常由永磁体或电磁体构成。

磁场源的位置和磁场强度直接影响到传感器的测量精度。

5. 霍尔效应传感器的工作原理当磁场通过霍尔元件时，磁场的方向垂直于电流的方向。

根据右手定则，磁场垂直于电流方向时，洛伦兹力将使电子偏转，积累电荷在霍尔元件的一侧。

这会导致在霍尔元件上出现一个电势差，即霍尔电势。

通过测量霍尔电势的大小，可以推算出电流、磁场或位移的数值。

6. 霍尔效应传感器的优势相比传统的位移传感器，使用霍尔效应传感器有以下优势：•非接触测量：霍尔效应传感器无需物理接触，可以避免磨损和摩擦噪声。

•高精度：霍尔效应传感器具有高精度的测量能力，在微小位移的测量中表现出色。

•长寿命：由于无接触、无磨损的特性，霍尔效应传感器的寿命通常比传统传感器更长。

7. 霍尔效应传感器的应用霍尔效应传感器广泛应用于工业控制、汽车电子、航空航天等领域，常见的应用包括：•电流测量：利用霍尔效应传感器可以测量电流，广泛应用于电力系统、电子设备等领域。

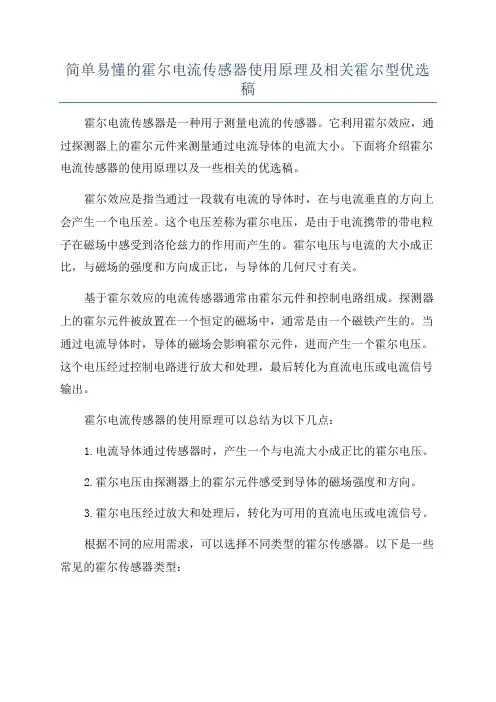

简单易懂的霍尔电流传感器使用原理及相关霍尔型优选稿霍尔电流传感器是一种用于测量电流的传感器。

它利用霍尔效应，通过探测器上的霍尔元件来测量通过电流导体的电流大小。

下面将介绍霍尔电流传感器的使用原理以及一些相关的优选稿。

霍尔效应是指当通过一段载有电流的导体时，在与电流垂直的方向上会产生一个电压差。

这个电压差称为霍尔电压，是由于电流携带的带电粒子在磁场中感受到洛伦兹力的作用而产生的。

霍尔电压与电流的大小成正比，与磁场的强度和方向成正比，与导体的几何尺寸有关。

基于霍尔效应的电流传感器通常由霍尔元件和控制电路组成。

探测器上的霍尔元件被放置在一个恒定的磁场中，通常是由一个磁铁产生的。

当通过电流导体时，导体的磁场会影响霍尔元件，进而产生一个霍尔电压。

这个电压经过控制电路进行放大和处理，最后转化为直流电压或电流信号输出。

霍尔电流传感器的使用原理可以总结为以下几点：1.电流导体通过传感器时，产生一个与电流大小成正比的霍尔电压。

2.霍尔电压由探测器上的霍尔元件感受到导体的磁场强度和方向。

3.霍尔电压经过放大和处理后，转化为可用的直流电压或电流信号。

根据不同的应用需求，可以选择不同类型的霍尔传感器。

以下是一些常见的霍尔传感器类型：1.线性霍尔传感器：线性霍尔传感器可用于测量连续变化的电流，其输出信号与电流大小成正比。

线性霍尔传感器适用于需要测量交流电流或直流电流的应用。

2.非线性霍尔传感器：非线性霍尔传感器可以提供更高的分辨率和灵敏度，适用于需要高精度测量和控制的应用。

3.故障检测霍尔传感器：故障检测霍尔传感器可以用于检测电流是否超过预设值或是否存在断开或短路等故障状态。

4.闭环霍尔传感器：闭环霍尔传感器通过在探测器上添加反馈回路，提供更高的准确性和稳定性。

闭环霍尔传感器适用于需要准确测量和控制的应用，如电动车、无人机等。

5.低功耗霍尔传感器：低功耗霍尔传感器适用于需要长时间运行且需节能的应用，如电池供电设备、无线传感器网络等。

霍尔效应实验原理霍尔效应是一种基于电磁现象的物理现象，被广泛应用于磁场测量以及传感器等领域。

霍尔效应实验原理是指通过实验方法来验证霍尔效应的存在和相应的规律。

本文将介绍霍尔效应的实验原理及其在科学研究和应用中的重要性。

一、霍尔效应简介在介绍霍尔效应的实验原理之前，我们需要先了解什么是霍尔效应。

霍尔效应是指当有电流通过导体时，放置在导体上的正交于电流方向的磁场中，会在导体内产生电势差，这个现象就是霍尔效应。

霍尔效应可以分为纵向霍尔效应和横向霍尔效应，其中横向霍尔效应是最为常见和重要的。

二、霍尔效应实验装置为了验证霍尔效应的存在和相关规律，可以通过一系列的实验装置来实现。

常见的霍尔效应实验装置包括霍尔元件、恒流源和磁场源。

霍尔元件是实验的核心部分，其结构一般包括霍尔晶体片、电极和引线等。

三、霍尔效应实验步骤1. 准备工作：将霍尔元件连接到恒流源上，确保电路的正常连接。

2. 设置磁场：通过移动磁场源，将磁场与霍尔元件垂直，使其正交于电流方向。

3. 测量电势差：使用电压计等仪器来测量霍尔元件上的电势差。

根据霍尔效应的原理，当有磁场存在时，导体上会产生电势差。

4. 调整实验条件：可以通过改变电流大小、磁场强度和方向等参数来观察和测量霍尔效应的变化规律。

5. 记录数据：在实验过程中，及时记录实验数据，包括电流大小、磁场强度和所测得的电势差等。

四、霍尔效应实验结果在完成霍尔效应实验之后，可以得到一系列实验数据。

通过对实验数据的分析和处理，可以得出一些重要的结论。

例如，霍尔效应的电势差与电流大小和磁场强度成正比关系，同时与材料的霍尔常数也有关。

此外，实验数据还可以通过绘制曲线或者制作表格的方式进行直观展示。

五、霍尔效应的应用霍尔效应由于其在磁场测量和传感器等领域的重要作用，被广泛应用于工程技术中。

例如，在磁场测量中，可以利用霍尔效应传感器来测量电流和磁场强度等。

此外，在电动车和电动汽车中，霍尔效应也被应用于电流测量和电机驱动系统中。
