第六章_高层建筑脚手架工程

高层建筑脚手架专项施工方案一、工程概况1.1 工程名称：高层建筑施工工程1.2 工程地点：（具体地址）1.3 建设单位：（单位名称）1.4 施工单位：（单位名称）二、工程目标2.1 施工目标：确保高层建筑脚手架施工安全可靠，保证工程质量。

2.2 时间目标：按计划完成施工任务，确保工期进度。

三、施工方案3.1 脚手架搭设高层建筑脚手架搭设过程中，首先进行场地勘测和测量，确认建筑结构和尺寸。

然后根据设计要求选择适合的脚手架类型和材料。

采用模块化脚手架进行搭设，确保安全可靠。

搭设前需要进行详细计算，确保承载能力合理，并按照规范要求进行固定和连接。

3.2 施工工序3.2.1 基础处理根据地基情况，进行基础处理，确保脚手架支撑稳定。

必要时进行地面加固处理，以提供适当的承载能力。

3.2.2 主体搭设按照脚手架搭设图纸要求，进行主体搭设工作。

搭设过程中，应保证安全通道畅通，安装适当的防护措施，确保工人的人身安全。

3.2.3 加固处理根据高层建筑施工的需要，对脚手架进行加固处理。

加固的部位包括主体结构和连接点。

加固材料应选择高强度、耐腐蚀的材料，并按照设计要求进行施工。

3.3 检测验收在施工完成后，进行脚手架的检测验收工作。

检测内容包括脚手架的稳定性、承载能力、连接牢固性等。

检测要按照相关规范和标准进行，确保脚手架的质量和安全性。

四、安全防护4.1 安全教育在施工前，进行安全教育，确保工人具备必要的安全意识和操作技能。

并随时提醒工人注意安全，严禁违规操作。

4.2 安全设施在施工现场设置必要的安全设施，如警示标识、安全网等，确保工人和周边人员的安全。

4.3 安全监控施工期间，安排专人进行监控，并定期报告工作进展和安全情况。

及时发现并处理施工安全隐患。

五、应急措施在施工过程中，出现突发情况时，应按照预先制定的应急措施进行处理。

应急措施包括事故报警程序、紧急疏散路径、救护设备等。

六、质量保证6.1 施工进度控制根据工期计划，合理安排施工进度。

第四章 大体积混凝土基础结构施工 计算题
1.大型设备基础底板长30m 、宽30m 、厚1.0m ，混凝土为C30，采用3
2.5矿渣水泥，水泥用量3380kg/m c m =，混凝土浇筑温度T =27C j °，施工时平均气温为21℃，结构物周围用钢模板，在模板和混凝土上表面外包两层草袋（共计40mm ）保温，混凝土比热 1.0kJ/(kg K)C =
⋅，混凝土密度32400kg/m ρ=。

修正系数12310 2.0M M M M ⋅⋅= 。

试计算0～3天的计算温差0~3T ∆。

第六章高层建筑施工用脚手架
计算题
1.某高层装饰工程拟搭设50m高双排脚手架，采用Φ48×3.5钢管（A=4.89cm2，I=1
2.19cm4，W=5.08cm3，i=1.58cm，自重
3.84kg/m）、冲压钢板脚手板(每块宽230mm，自重0.3kN/m2，作业层铺4块；挡脚板用冲压钢板脚手板1块)，脚手架立杆横距1.05m、大横杆步距1.8m、立杆纵距1.8m，连墙件竖向间距3.6m、水平间距5.4m，双层同时作业，立网全封闭(自重0.01kN/m2)。

工程位于市区，地面粗糙度为C类，基本风压ω0=0.45kN/m2，挡风系数φ=0.2，建筑物为敞开的。

试验算底层立杆的承载力。

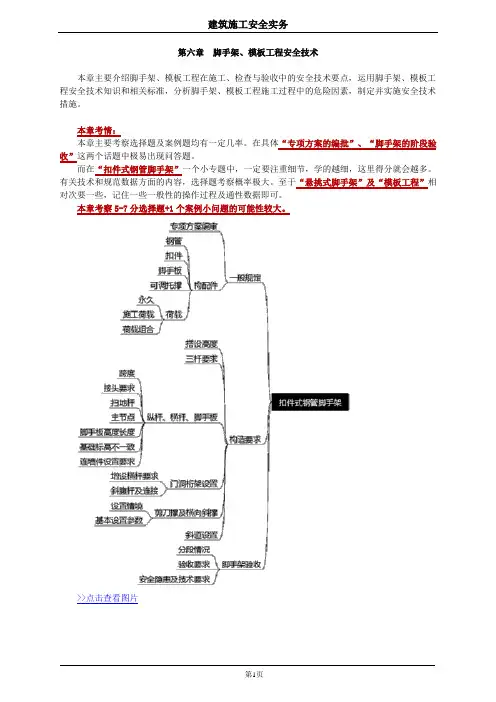

第六章脚手架、模板工程安全技术本章主要介绍脚手架、模板工程在施工、检查与验收中的安全技术要点，运用脚手架、模板工程安全技术知识和相关标准，分析脚手架、模板工程施工过程中的危险因素，制定并实施安全技术措施。

本章考情：本章主要考察选择题及案例题均有一定几率。

在具体“专项方案的编批”、“脚手架的阶段验收”这两个话题中极易出现问答题。

而在“扣件式钢管脚手架”一个小专题中，一定要注重细节，学的越细，这里得分就会越多。

有关技术和规范数据方面的内容，选择题考察概率极大。

至于“悬挑式脚手架”及“模板工程”相对次要一些，记住一些一般性的操作过程及通性数据即可。

本章考察5-7分选择题+1个案例小问题的可能性较大。

>>点击查看图片第一节脚手架安全技术脚手架是建筑施工中必不可少的临时设施，它由杆件或结构单元、配件通过可靠连接而组成，能承受相应荷载，具有安全防护功能，为建筑施工提供作业条件的结构架体，包括作业脚手架和支撑脚手架。

作业脚手架是指由杆件或结构单元、配件通过可靠连接而组成，支承于地面、建筑物上或附着于工程结构上，为建筑施工提供作业平台和安全防护的脚手架，包括以各类不同杆件（构件）和节点形式构成的落地作业脚手架、悬挑脚手架、附着式升降脚手架等，简称作业架。

支撑脚手架是指由杆件或结构单元、配件通过可靠连接而组成，支承于地面或结构上，可承受各种荷载，具有安全保护功能，为建筑施工提供支撑和作业平台的脚手架，包括以各类不同杆件（构件）和节点形式构成的结构安装支撑脚手架、混凝土施工用模板支撑脚手架等，简称支撑架。

建筑施工脚手架的设计、施工、使用及管理，应做到技术先进、安全适用、经济合理。

脚手架应构造合理、连接牢固、搭设与拆除方便、使用安全可靠。

一、脚手架的统一要求（一）脚手架的基本规定1.作业方案脚手架的搭设和拆除作业是一项技术性、安全性要求很高的工作，专项施工方案是指导脚手架搭拆作业的技术文件。

如果无专项施工方案而盲目进行脚手架的搭拆作业，极易引发安全事故。

高层建筑脚手架搭设方案高层建筑脚手架搭设方案一、工程概况：位于深圳市XXXX内的XX家园工程，用地面积为6980平方米，建筑面积为.25平方米，由一层地下室及3栋27层塔楼组成，转换层设在第一层，层高6.82米，转换层以上为标准层，标准层层高2.8米，建筑总高度为78.6米，结构设计为框架结构。

该工程塔楼外架采用悬挑式多立杆扣件钢管脚手架，具有搭设灵活、拆卸方便、能适应各种建筑平面及立面变化等特点。

除了可以搭设外、里、满堂红脚手架外，还可以搭设各种支架及井字架、上料平台等，其强度高，搭设高度大、坚固耐用。

二、外架材料的选用：1、钢管：采用外径为48mm、壁厚3.5mm的Q235钢焊接钢管。

2、立杆、大横杆、钢管长4~6米为宜，再长时每根重量不超过25Kg。

小横杆长1.9~2.3米为宜，钢管应全部油防锈漆。

钢管不应弯曲，圆管不应变形。

3、扣件：采用国家规范规定的标准件。

其连接扣件有三种：直角扣件（十字扣）、旋转扣件（回转扣）、对接扣件（对接扣）。

4、脚手板：本工程外架全部采用竹脚手板。

三、外墙综合脚手架的基本构造要求：1、大横杆与立杆交点处必须设置小横杆，并用扣件连接牢固。

立杆根部必须有套筒底座和垫板（金属材质）。

整个外架必须设各种支撑与连墙杆及卸荷装置与墙体连接牢固。

2、外墙脚手架应沿建筑物周边闭合搭设。

四、对槽钢悬挑梁的要求：本工程在转换层设有槽钢承托脚手架，因脚手架搭设高度大，使用时间长，其本身就是一种装配式钢结构，所以对槽钢梁有特殊要求，不能因脚手架自重及施工荷载及风荷载作用产生下沉以致倾斜倒塌。

所以槽钢梁必须坚固。

其强度及挠度必须经过计算符合设计规范要求。

五、高层脚手架搭设参数：立杆纵距1.3米，步距1.8米，立杆横距1.05米，小横杆间距0.65米一根。

脚手架高度超过50米以后，不超过18米设置一道卸荷装置。

六、脚手架与主体结构连接：高层脚手架必须与主体结构刚性连接，不允许柔性连接。

2、连墙杆必须垂直于主体结构，不得倾斜超过15度。

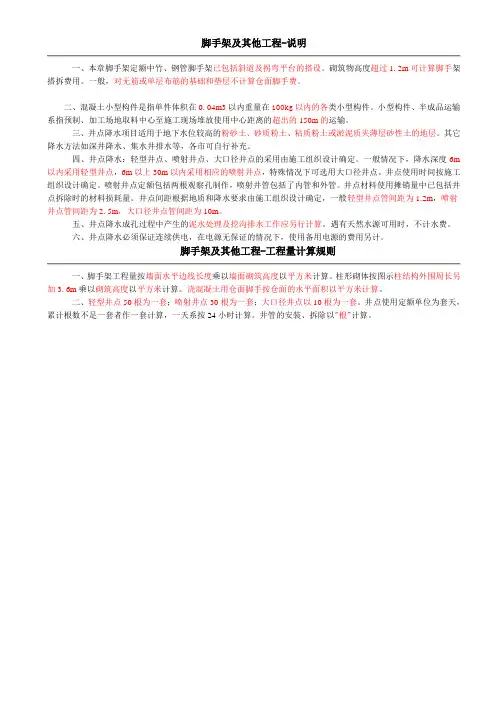

脚手架及其他工程-说明一、本章脚手架定额中竹、钢管脚手架已包括斜道及拐弯平台的搭设。

砌筑物高度超过1.2m可计算脚手架搭拆费用。

一般，对无筋或单层布筋的基础和垫层不计算仓面脚手费。

二、混凝土小型构件是指单件体积在0.04m3以内重量在100kg以内的各类小型构件。

小型构件、半成品运输系指预制、加工场地取料中心至施工现场堆放使用中心距离的超出的150m的运输。

三、井点降水项目适用于地下水位较高的粉砂土、砂质粉土、粘质粉土或淤泥质夹薄层砂性土的地层。

其它降水方法如深井降水、集水井排水等，各市可自行补充。

四、井点降水：轻型井点、喷射井点、大口径井点的采用由施工组织设计确定。

一般情况下，降水深度6m 以内采用轻型井点，6m以上30m以内采用相应的喷射井点，特殊情况下可选用大口径井点。

井点使用时间按施工组织设计确定。

喷射井点定额包括两根观察孔制作，喷射井管包括了内管和外管。

井点材料使用摊销量中已包括井点拆除时的材料损耗量。

井点间距根据地质和降水要求由施工组织设计确定，一般轻型井点管间距为1.2m，喷射井点管间距为2.5m，大口径井点管间距为10m。

五、井点降水成孔过程中产生的泥水处理及挖沟排水工作应另行计算。

遇有天然水源可用时，不计水费。

六、井点降水必须保证连续供电，在电源无保证的情况下，使用备用电源的费用另计。

脚手架及其他工程-工程量计算规则一、脚手架工程量按墙面水平边线长度乘以墙面砌筑高度以平方米计算。

柱形砌体按图示柱结构外围周长另加3.6m乘以砌筑高度以平方米计算。

浇混凝土用仓面脚手按仓面的水平面积以平方米计算。

二、轻型井点50根为一套；喷射井点30根为一套；大口径井点以10根为一套。

井点使用定额单位为套天，累计根数不足一套者作一套计算，一天系按24小时计算。

井管的安装、拆除以"根"计算。

高层建筑外脚手架施工方案一、项目概述高层建筑外脚手架施工方案旨在确保施工过程安全、高效，保障工作人员及周围环境的安全性。

本施工方案将涵盖脚手架选择、搭建方法、安全措施等关键内容，以确保工程顺利进行。

二、脚手架选择为满足高层建筑施工的特殊要求，我们将选择适合的脚手架材料和类型。

经过详细评估，我们决定采用钢管脚手架，具备承重稳定、安全可靠等优势。

此外，根据建筑外形和高度，我们将合理选择不同尺寸的脚手架材料。

三、脚手架搭建方法1. 脚手架建设前，首先需要对施工场地进行勘测。

根据建筑的实际情况，确定脚手架搭设位置及数量，并且排除地面障碍物，确保施工空间的安全性。

2. 在脚手架搭设过程中，采用图纸方式进行设计和规划。

设计应符合国家相关标准，确保承重能力，并预留安全通道。

3. 搭设钢管脚手架时，需要严格按照搭设顺序进行操作，遵循从下到上的原则，以确保整个脚手架的稳定性。

4. 建设期间，定期检查和维护已搭设好的脚手架，确保其稳定和可靠性。

四、安全措施1. 施工人员必须经过岗前培训，并且持有相关证书，了解施工安全规定和要求。

2. 确保脚手架搭设人员戴好安全帽、穿戴防滑鞋，并在必要时佩戴其他安全防护用品，如护目镜、防护手套等。

3. 严禁未经授权人员进入施工区域，必要时设置警示标志和栅栏，确保施工现场的安全性。

4. 定期组织安全培训，并随时进行安全检查，确保施工人员遵守操作规程及相关安全制度。

五、质量控制1. 严格按照设计要求和标准进行施工，并确保脚手架材料的质量达标。

2. 严格检查脚手架的连接、支撑等细节，避免松动、倾斜等安全隐患。

3. 定期进行脚手架的检测和维护，及时处理问题，确保脚手架长期使用的可靠性。

六、环境保护1. 施工过程中，严禁乱扔垃圾和污染环境。

在施工现场设置垃圾桶，并定期清理。

2. 采取噪音隔离措施，降低施工噪音对周围环境的影响。

3. 合理使用能源资源，提倡节约用电和用水，减少对环境的负面影响。

七、总结高层建筑外脚手架施工方案是确保施工过程安全、高效的重要参考依据。

高空脚手架施工方案一、施工概述高空脚手架是一种用于高层建筑施工的临时支撑结构，能够为工人提供安全的工作平台。

本施工方案旨在确保高空脚手架的安全可靠性，提高施工效率和质量。

二、施工准备1. 工程前期准备在施工前，应对工作区域进行彻底的勘测和评估，确定搭设高空脚手架的位置和数量。

同时，需要编制详细的施工方案和安全计划，明确相应的责任与措施。

2. 脚手架材料准备根据工程需要，选用适当的脚手架材料，包括钢管、连接件、脚轮和立杆等。

确保材料的质量符合国家标准，并进行检测和验收。

三、搭设脚手架1. 基础处理在搭设脚手架前，应对施工基础进行必要的处理。

确保地基坚实平稳，并采取必要的防护措施，如设置挡土板和护栏。

2. 主体支撑搭设根据脚手架搭设的位置和高度，确定适当的支撑方式。

主体支撑应采用稳固的立杆和横杆，确保整个脚手架的稳定性。

3. 安全设施设置在搭设过程中，应设置必要的安全设施，如安全网、安全通道、防护栏杆等。

确保工人在高处工作时有足够的安全保障。

四、施工操作1. 工人培训所有参与高空脚手架施工的工人必须经过专业培训，并持有相应的资格证书。

培训内容包括脚手架搭设、安全操作、紧急救援等。

2. 施工流程在搭设好脚手架后，施工人员应按照施工计划进行工作。

在高处工作时，必须正确穿戴安全带，并严禁跳跃和无关人员进入施工区域。

3. 安全检查每天施工前，应进行全面的安全检查。

检查内容包括脚手架的稳定性、是否存在隐患以及工人的安全意识等。

发现问题及时整改，确保施工安全。

五、脚手架拆除1. 施工结束前的准备工作在施工结束前，应进行必要的准备工作。

包括拆除脚手架上的杂物和垃圾，清理工地周边的安全通道。

2. 拆除流程脚手架的拆除应按照逆向顺序进行，先拆除最高层的脚手架，逐层拆除，最后拆除基础部分。

在拆除过程中，必须保持稳定，并采取必要的安全措施。

六、安全管理1. 现场安全监督在施工过程中，应配备专职安全管理人员进行现场监督和指导，确保施工安全有序进行。

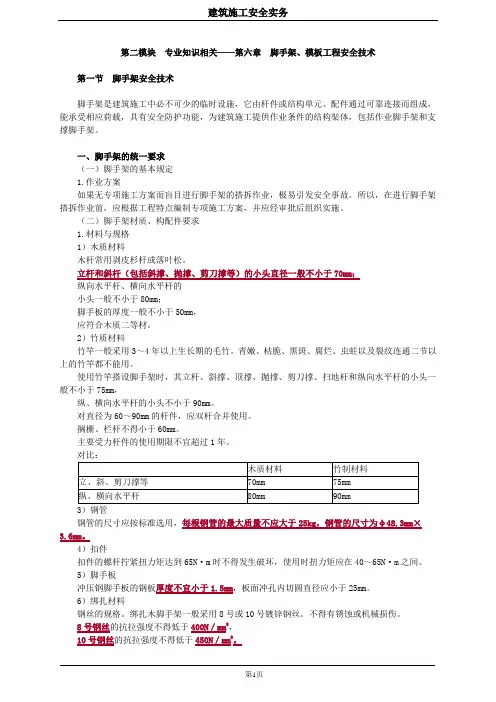

第二模块专业知识相关——第六章脚手架、模板工程安全技术第一节脚手架安全技术脚手架是建筑施工中必不可少的临时设施，它由杆件或结构单元、配件通过可靠连接而组成，能承受相应荷载，具有安全防护功能，为建筑施工提供作业条件的结构架体，包括作业脚手架和支撑脚手架。

一、脚手架的统一要求（一）脚手架的基本规定1.作业方案如果无专项施工方案而盲目进行脚手架的搭拆作业，极易引发安全事故。

所以，在进行脚手架搭拆作业前，应根据工程特点编制专项施工方案，并应经审批后组织实施。

（二）脚手架材质、构配件要求1.材料与规格1）木质材料木杆常用剥皮杉杆或落叶松。

立杆和斜杆（包括斜撑、抛撑、剪刀撑等）的小头直径一般不小于70mm；纵向水平杆、横向水平杆的小头一般不小于80mm；脚手板的厚度一般不小于50mm，应符合木质二等材。

2）竹质材料竹竿一般采用3～4年以上生长期的毛竹。

青嫩、枯脆、黑斑、腐烂、虫蛀以及裂纹连通二节以上的竹竿都不能用。

使用竹竿搭设脚手架时，其立杆、斜撑、顶撑、抛撑、剪刀撑、扫地杆和纵向水平杆的小头一般不小于75mm，纵、横向水平杆的小头不小于90mm。

对直径为60～90mm的杆件，应双杆合并使用。

搁栅、栏杆不得小于60mm。

主要受力杆件的使用期限不宜超过1年。

对比：3）钢管钢管的尺寸应按标准选用，每根钢管的最大质量不应大于25kg，钢管的尺寸为φ48.3mm×3.6mm。

4）扣件扣件的螺杆拧紧扭力矩达到65N·m时不得发生破坏，使用时扭力矩应在40～65N·m之间。

5）脚手板冲压钢脚手板的钢板厚度不宜小于1.5mm，板面冲孔内切圆直径应小于25mm。

6）绑扎材料钢丝的规格。

绑扎木脚手架一般采用8号或10号镀锌钢丝。

不得有锈蚀或机械损伤。

8号钢丝的抗拉强度不得低于400N／mm2，10号钢丝的抗拉强度不得低于450N／mm2。

（三）脚手架地基基础安全要求脚手架地基基础安全要求如下：（1）脚手架的基础可以用十个字来概括：平整、夯实、硬化、垫木、排水（沟槽）。

脚手架工程一、概述脚手架工程是建筑施工中不可或缺的一部分，其主要作用是提供施工人员操作平台和材料堆放空间，确保施工过程的安全、顺利进行。

脚手架工程包括脚手架的设计、搭建、使用和拆除等环节，涉及多种类型的脚手架，如扣件式脚手架、碗扣式脚手架、门式脚手架等。

本文将对脚手架工程的相关内容进行详细阐述。

二、脚手架设计1.设计原则（1）安全可靠：脚手架设计应保证施工过程中人员和材料的安全，防止发生坍塌、滑移等事故。

（2）经济合理：在满足安全和使用要求的前提下，脚手架设计应尽量降低成本，提高经济效益。

（3）便于施工：脚手架设计应考虑施工便利性，便于搭建、拆除和搬运。

2.设计内容（1）脚手架类型选择：根据施工需求、现场条件等因素选择合适的脚手架类型。

（2）脚手架结构设计：确定脚手架的立杆、横杆、斜杆、连接件等部件的布置和规格。

（3）脚手架基础设计：根据现场地质条件，设计脚手架基础的类型和尺寸。

（4）脚手架防护设施设计：设计脚手架的防护栏杆、脚手板、踢脚板等防护设施。

三、脚手架搭建1.搭建前准备（1）检查脚手架材料：确保脚手架材料符合国家标准，无损坏、变形等现象。

（2）现场清理：搭建脚手架前，应对现场进行清理，确保无杂物、障碍物。

（3）技术交底：对施工人员进行脚手架搭建技术交底，明确搭建要求、注意事项等。

2.搭建过程（1）基础处理：根据设计要求，处理脚手架基础，确保基础平整、坚实。

（2）立杆安装：按照设计图纸，安装立杆，确保立杆垂直、稳定。

（3）横杆安装：安装横杆，与立杆连接牢固，形成整体框架。

（4）斜杆安装：安装斜杆，提高脚手架的稳定性和承载能力。

（5）防护设施安装：安装防护栏杆、脚手板、踢脚板等防护设施。

（6）检查验收：脚手架搭建完成后，进行自检、互检和专检，确保符合设计要求。

四、脚手架使用与维护1.使用要求（1）荷载控制：脚手架使用过程中，应控制荷载在允许范围内。

（2）防护设施使用：施工人员应正确使用防护设施，如安全带、安全网等。

适用于高层建筑施工的脚手架方案分享高层建筑施工是一个复杂的过程，需要经验丰富的工程师和施工队伍来确保安全和效率。

其中，脚手架是施工过程中不可或缺的设备，它不仅提供了安全的工作平台，还能有效地提升工作效率。

在本文中，我将分享一些适用于高层建筑施工的脚手架方案，以供大家参考。

首先，我们需要考虑的是脚手架的选择。

在高层建筑施工中，脚手架的高度通常会超过50米。

在这种情况下，我们需要选择具有出色承重能力和稳定性的脚手架。

常见的选择有钢管脚手架和铝合金脚手架。

钢管脚手架由钢管和钢板组成，具有较高的承重能力和稳定性，适合大型高层建筑施工。

铝合金脚手架则比重钢管脚手架轻，更适合手动组装和快速拆卸。

根据具体的施工需求，我们可以选择适合的脚手架材料。

其次，脚手架的搭建过程也是需要注意的。

在高层建筑施工中，搭建脚手架的过程非常关键，需要严格按照设计要求和安全规范进行操作。

首先，我们需要确保脚手架的基础牢固，可以通过测量和调整脚手架的垂直度来实现。

其次，我们需要正确安装脚手架的连接件，确保其牢固性和稳定性。

同时，脚手架的搭建过程中也需要注意避免与其他施工设备和材料发生冲突，确保工人的安全。

除了基本要求，脚手架的设计也需要根据具体工程进行调整。

在高层建筑施工中，例如建筑外立面的装修和玻璃幕墙的安装等作业通常需要特殊的脚手架设计。

为了满足这些需求，我们可以使用专门设计的模块化脚手架系统。

这些系统可以根据不同的施工需求进行灵活组装和调整，从而适应复杂的施工环境。

此外，这些系统还可以降低施工成本，提高施工效率。

在高层建筑施工中，安全是首要考虑的因素之一。

为了确保脚手架的安全和稳定，我们需要使用专业的脚手架检测设备。

这些设备可以用来检测脚手架的稳定性和承重能力，并及时发现潜在的安全隐患。

此外，我们还需要定期对脚手架进行检查和维护，确保其在使用过程中保持良好的状态。

总之，适用于高层建筑施工的脚手架方案需要考虑多方面的因素。

选择合适的脚手架材料和搭建过程的要求，根据具体工程进行设计调整，并注重安全和稳定性。

第一章总则第一条为了确保脚手架施工的安全、高效和质量，规范施工行为，根据《建设工程安全生产管理条例》等相关法律法规，结合我国实际情况，特制定本制度。

第二条本制度适用于所有建筑工程脚手架的搭设、使用、拆除及管理。

第三条脚手架施工应遵循“安全第一、预防为主、综合治理”的方针，确保施工人员的人身安全和工程的质量。

第四条脚手架施工管理应实行项目经理负责制，明确各级人员的职责，加强监督检查，确保各项管理制度落到实处。

第二章脚手架材料及验收第五条脚手架材料应选用符合国家标准、行业标准和设计要求的材料，严禁使用不合格或过期材料。

第六条脚手架材料进场前，应进行验收，包括材料品种、规格、数量、质量、出厂日期、检验报告等。

第七条验收不合格的材料，不得用于脚手架施工。

第三章脚手架搭设第八条脚手架搭设前，应编制搭设方案，明确搭设顺序、方法、技术要求和注意事项。

第九条搭设脚手架的人员应具备相应的资质和技能，经培训合格后方可上岗。

第十条脚手架搭设应遵循以下原则：（一）牢固、稳定、安全可靠；（二）便于施工、检查和维修；（三）符合设计要求；（四）节约材料、降低成本。

第十一条脚手架搭设过程中，应严格执行以下规定：（一）搭设基础应平整、坚实，基础高度应符合设计要求；（二）立杆应垂直，间距应符合设计要求；（三）横杆应水平，间距应符合设计要求；（四）斜撑、剪刀撑应设置合理，确保脚手架的稳定性；（五）脚手板应铺设平整、牢固，间距应符合设计要求；（六）防护栏杆、踢脚板等安全设施应齐全、有效。

第四章脚手架使用第十二条脚手架使用过程中，应定期检查，发现安全隐患应及时整改。

第十三条脚手架使用人员应遵守以下规定：（一）不得在脚手架上堆放杂物；（二）不得在脚手架上吸烟、饮酒；（三）不得擅自移动、拆除脚手架上的安全设施；（四）不得在脚手架上从事与施工无关的活动。

第五章脚手架拆除第十四条脚手架拆除应遵循以下原则：（一）先上后下，先外后内；（二）由上而下逐层拆除；（三）拆除过程中，应确保脚手架的稳定性。

高层建筑外脚手架为满足结构施工和外装饰施工的需要，高层建筑施工时需要搭设外脚手架。

高层建筑外脚手架的构造形式应按工程特点和施工组织的要求选用，首先要满足施工及安全保障要求，同时还应考虑材料用量、搭拆难易等，需经技术经济比较后综合考虑加以确定。

按照建筑结构和施工组织的不同，结构施工和外装饰施工可以采用同一脚手架，也可以采用不同的脚手架。

高层建筑的脚手架具有荷载大、使用量高、安全性要求高、使用周期长、技术复杂等特点。

针对这些特点，在选择脚手架时要做好设计计算、构造设计以及安全防护等工作，以保证工程顺利进行。

高层建筑工程施工中常用的外脚手架有落地式和非落地式。

落地式脚手架的种类有扣件式钢管脚手架、碗扣式钢管脚手架和门式钢管脚手架等。

非落地式脚手架包括悬挑式脚手架、附着升降式脚手架、悬吊式脚手架以及与外模板提升结合的爬模体系等。

非落地式脚手架由于主要采用悬挑、附着、吊挂方式设置，避免了落地式脚手架用材料多、搭设工作量大的缺点，因此特别适合高层建筑的结构与外装饰施工使用，也适用于不便或是不必搭设落地式脚手架的情况。

9.1 扣件式钢管脚手架扣件式钢管脚手架属于多立杆式外脚手架中的一种，它是由钢管杆件用扣件连接而成的临时结构架，具有杆配件数量少、搭设灵活、工作可靠、装拆方便和适应性强等优点，是目前我国使用最为普遍的脚手架品种。

其基本形式有单排和双排两种，单排的限制高度为24 m，双排为50 m。

对于高度超过50 m的双排钢管脚手架，应遵循分段搭设的原则，每段搭设悬挑高度不宜超过20 m。

9.1.1 扣件式钢管脚手架的构造扣件式钢管脚手架由钢管、扣件、脚手板、连墙件和底座等组成（图9.1），可用于搭设单排脚手架、双排脚手架、满堂脚手架、支撑架以及其他用途的架子。

常用密目式安全立网全封闭双排脚手架结构的设计尺寸见表9.1。

图9.1 外脚手架示意图1—外立杆；2—内立杆；3—纵向水平杆；4—横向水平杆；5—栏杆；6—挡脚板；7—直角扣件；8—旋转扣件；9—连墙杆；10—横向斜撑；11—主立杆；12—副立杆；13—抛撑；14—剪刀撑；15—垫板；16—纵向扫地杆；17—横向扫地杆；18—底座表9.1 常用密目式安全立网全封闭式双排脚手架常用尺寸单位：m注：①表中所示2＋2＋2×0.35，包括下列荷载：2＋2为二层装修作业层施工荷载，2×0.35为二层作业层脚手板自重荷载标准值；／2设置；②作业层横向水平杆间距，应按不大于la＝0.4 kN／m2。

脚手架搭建工程一、工程概况本项目为脚手架搭建工程，位于XXX地区，主要包括高层建筑的主体结构施工、外墙装饰施工及部分修缮工作。

工程占地面积约XXX平方米，建筑高度约为XXX米，共计XXX层。

本工程脚手架搭设主要用于支撑主体结构施工、外墙施工及安全防护。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸，了解工程特点和施工要求，明确脚手架搭设的范围、高度、荷载等参数。

2. 编制脚手架施工方案，明确脚手架搭设方式、构造要求、材料要求等。

3. 组织技术交底，确保施工人员了解脚手架施工方案及注意事项。

4. 对脚手架施工人员进行安全技术培训，提高施工技能和安全意识。

（二）、物资准备工作1. 根据施工图纸和脚手架施工方案，计算主要材料需用量，包括钢管、扣件、脚手板、安全网等。

2. 准备脚手架施工所需的主要材料，如下：（1）钢管：直径48mm，壁厚3.5mm，材质Q235；（2）扣件：包括直角扣件、旋转扣件、对接扣件等，材质Q235；（3）脚手板：采用木质或钢质脚手板，要求平整、无破损；（4）安全网：采用符合国家标准的密目安全网；（5）其他材料：如安全带、防滑条、缆风绳等。

3. 对材料进行质量检查，确保材料符合国家标准和施工要求。

4. 妥善存放材料，防止材料损坏、变形或锈蚀。

5. 准备施工机具，如手动葫芦、扳手、电焊机等，确保机具性能良好。

三、一般规定1. 脚手架搭设应遵循国家相关标准和规范，如《建筑施工扣件式钢管脚手架安全技术规范》等。

2. 脚手架搭设前，必须对施工现场进行详细勘察，评估施工环境，制定相应的安全措施。

3. 脚手架施工必须由具备相应资质的专业队伍进行，施工人员应持有有效的上岗证书。

4. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架安全稳定。

5. 脚手架搭设应严格按照施工方案进行，不得随意更改结构设计和搭设方式。

6. 脚手架搭设材料应符合国家标准，禁止使用不合格的材料。
