矢量控制系统动态电压解耦与调节器整定

矢量控制技术在电压调节器中的应用与优势分析引言：电压调节器是电力系统中的重要设备之一，用于稳定电网的电压水平。

随着科技的不断进步，矢量控制技术在电压调节器中得到了广泛的应用。

本文将探讨矢量控制技术在电压调节器中的应用以及与传统控制技术相比的优势。

一、矢量控制技术的基本原理矢量控制技术是一种基于电机矢量分析的控制技术，它通过对电机的转子磁场进行精确控制，实现了对电机性能的全面调节。

在电压调节器中，矢量控制技术可以帮助实现对电网电压的精确调节。

二、矢量控制技术在电压调节器中的应用1. 电压稳定性提升：矢量控制技术可以在电压调节器中实现对电网电压的稳定性提升。

通过对电机转子磁场的精确控制，可以控制电机输出的电压水平，并且在电网电压波动时能够快速调整输出电压，从而保持电网电压的稳定。

2. 功率因数改善：矢量控制技术可以改善电网的功率因数。

在电压调节器中，矢量控制技术可以实现对电机电压和电流之间的精确控制，从而在电网电压波动时调整电机的输出功率，使其与电网的功率因数匹配，减少无功功率的损耗。

3. 谐波抑制：矢量控制技术可以有效抑制电压调节器中的谐波。

传统的调压设备在处理非线性负载时常常会产生谐波扰动，而矢量控制技术可以通过对电机磁场的精确控制，减少谐波的产生，从而保证电网的电压质量。

三、矢量控制技术在电压调节器中的优势1. 控制精度高：矢量控制技术能够实现对电机磁场精确控制，通过对输出电压和电流进行监测和调节，可以实现对电网电压的高精度调节，提供稳定的电压输出。

2. 响应速度快：相比传统的调压设备，矢量控制技术具有更快的响应速度。

通过实时监测电网电压，矢量控制技术可以迅速调整输出电压，保证电网电压的稳定性。

3. 适应性强：矢量控制技术在电压调节器中的应用范围广泛。

无论是低压配电网还是高压输电网，矢量控制技术都可以灵活应用，帮助实现电网电压的稳定和控制。

结论：矢量控制技术作为一种新型的电压调节器控制技术，具有高精度、快响应和强适应性的优势。

矢量控制技术在电力系统电压调节中的应用在电力系统的运行中，电压调节是一个非常重要的环节。

过高或过低的电压都会对电力设备和用户产生不良影响，甚至可能导致事故发生。

为了保障电力系统的稳定运行，矢量控制技术被广泛应用于电压调节过程中。

1. 矢量控制技术的基本原理矢量控制技术是一种通过矢量的合成、分解和运算来实现电力系统电压调节的方法。

其基本原理是基于矢量运算的数学模型，通过对电压和电流进行矢量运算，改变其相位和幅值，从而实现对电压的控制。

2. 矢量控制技术在电力系统电压调节中的应用（1）电力系统电压调节器设计矢量控制技术可以用于电力系统电压调节器的设计。

通过对电压和电流进行矢量分解和运算，可以实现对电压的准确控制。

在设计过程中，需要确定合适的控制策略和参数来实现最佳的电压调节效果。

（2）电压稳定控制矢量控制技术在电压稳定控制方面有着广泛的应用。

通过对电压的矢量调节，可以稳定电力系统的电压。

在电力系统中，电压波动是一个常见的问题，矢量控制技术可以通过调节电压的幅值和相位来消除电压波动，保持电力系统的稳定运行。

（3）电压调节与功率因数控制的协调矢量控制技术还可以应用于电压调节与功率因数控制的协调。

在电力系统中，电压调节和功率因数控制是相互关联的两个方面。

矢量控制技术可以通过改变电压矢量的幅值和相位来实现电压和功率因数的协调调节，从而优化电力系统的运行效果。

3. 矢量控制技术在电力系统电压调节中的优势（1）精确度高：通过矢量运算，可以实现对电压的准确控制，提高电压调节的精确度。

（2）响应速度快：矢量控制技术具有快速响应的特点，可以迅速调节电压，降低电压波动。

（3）适应性强：矢量控制技术适用于不同类型的电力系统，可以满足不同电压调节场景的需求。

4. 矢量控制技术在电力系统电压调节中的挑战与发展方向（1）技术成熟度：虽然矢量控制技术在电力系统电压调节中有着广泛的应用，但仍面临技术成熟度的挑战。

研究人员需要进一步深化对该技术的理论研究和实践探索，以提高其应用效果。

矢量控制——深入讲解矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。

具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流) 和产生转矩的电流分量(转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。

矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。

基于转差频率控制的矢量控制方式同样是在进行U / f ＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。

基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。

早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。

无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。

实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。

它的基本控制思想是根据输入的电动机的铭牌参数，按照转矩计算公式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。

采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。

由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器，并需使用厂商指定的变频器专用电动机进行控制，否则难以达到理想的控制效果。

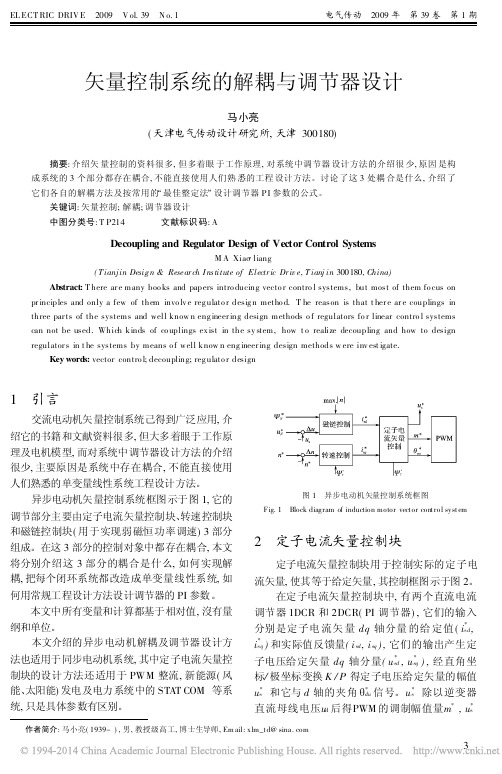

矢量控制系统的解耦与调节器设计
