常用模具材料硬度表
一、钢铁材料
1. 碳钢：
低碳钢：HRC 90-110
中碳钢：HRC 110-120
高碳钢：HRC 120-150
2. 合金钢：
低合金钢：HRC 90-110
中合金钢：HRC 110-120
高合金钢：HRC 120-150
3. 不锈钢：
马氏体不锈钢：HRC 50-55
铁素体不锈钢：HRC 55-60
奥氏体不锈钢：HRC 60-65
二、有色金属材料
1. 铜合金：
黄铜：HRC 60-80
青铜：HRC 80-90
2. 铝合金：
变形铝合金：HRC 60-80
铸造铝合金：HRC 80-90
3. 镁合金：HRC 60-80
4. 锌合金：HRC 50-60
5. 钛合金：HRC 60-75
三、非金属材料
1. 塑料模具钢：HRC 65-75
2. 高分子材料：HRC 65-75
3. 其他非金属材料：HRC 65-75
实际硬度可能因材料种类、热处理状态和制造工艺等因素而有所差异。
在选择模具材料时，应综合考虑硬度、耐磨性、韧性、耐腐蚀性等因素，以确保模具的耐用性和使用寿命。
模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。
适用于塑胶模具。
M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。
M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。
适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。
M310420MAX230HB HRC55-57防锈蚀，高精光度。
耐磨性好，容易加工和抛光。
用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。
M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。
导热性入韧性好，适用于高光模具。
W302H13MAX230HB HRC50-54长寿，高精光度。
具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。
法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致。
放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。
比1.2738有更高的强度，使用寿命更长。
SP300~P20HRC30-33HRC30-33通用高强度，高精光度。
切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。
SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。
耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。
1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。
AH61H13MAX230HB HRC50-54长寿，高精光度。
钢材的硬度：金属硬度（Hardness）的代号为H，按照硬度试验方法的不同分为：常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB和HRC 较为常用HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等40°以上之材料。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等洛氏硬度是以压痕塑性变形深度来确定硬度值指标，以0.002mm作为一个硬度单位。
当HB>450或者试样过小时不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定荷载下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，氛围三种不同的标度来表示：HRA：是采用60KG荷载和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）HRB：是采用100KG荷载和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）HRC：是采用150KG荷载和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）另外，HRC适用范围HRC20-67，相当于HB225--650，若高于此范围则用HRA，低于此范围则用HRBHB和HRC可以查表互换，心算公式可大概记为：1HRC≈1/10HB以下为常见钢材硬度芬可乐 P20 HB280-330芬可乐 P20H HB330-350芬可乐 P20HH HB330-370一胜百 718H HRC31-36一胜百 8407 HRC52-56一胜百不锈钢 S136 HRC48-52日本大同 NAK80 HRC37-43日立镜面预硬钢CENA1 HRC37-41日立 SKD61（DAC） HRC52-56。

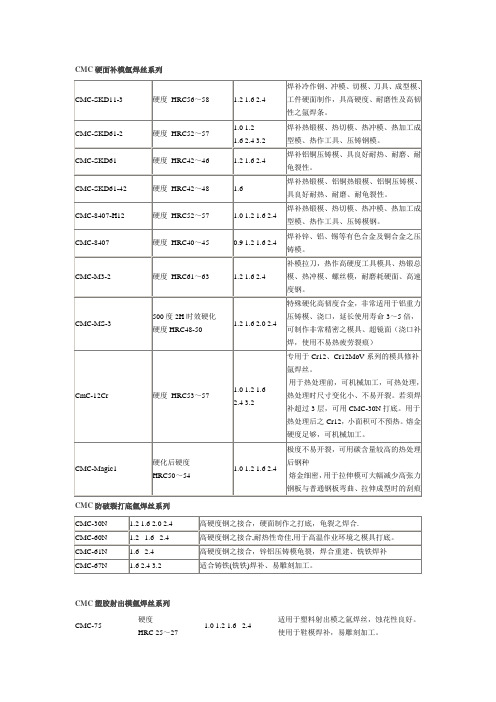

CMC硬面补模氩焊丝系列CMC防破裂打底氩焊丝系列CMC塑胶射出模氩焊丝系列CMC-75硬度HRC 25～271.0 1.2 1.62.4适用于塑料射出模之氩焊丝，蚀花性良好。
使用于鞋模焊补，易雕刻加工。
CMC-PDS-3硬度HRC 28～300.9 1.0 1.2 1.6 2.0 2.4适用于塑料射出模之氩焊丝，耐热模、抗腐蚀模，切削性，蚀花性良好。
CMC-718H硬度HRC 30～330.9 1.0 1.2 1.6 2.0 2.4适用于塑料射出模之氩焊丝。
焊后机械加工性良好，材质均匀纯度高、抛旋光性良好，光蚀刻花性良好CMC-2738硬度HRC 32～350.9 1.0 1.2 1.6 2.0 2.4大型射出成型模，耐热模，抗腐蚀模，蚀花性良好，具备优良加工性能，易切削和电蚀。
光蚀刻花性优异CMC-P20硬度HRC 300.9 1.0 1.2 1.6 2.0 2.4塑料射出模，耐热模（铸铜模）CMC-P20H 硬度HRC 30～331.0 1.2 1.62.0 2.4在原有产品CMC-P20的优点上加强硬度适用于塑料射出模之氩焊丝。
焊后机械加工性与蚀花性良好，材质均匀硬度高CMC-P20Ni 硬度HRC 300.9 1.0 1.6 2.4在原有产品CMC-P20的优点上加强抛旋光性能适用于塑料射出模之氩焊丝。
焊后机械加工性与光蚀刻花性优异CMC-NAK80硬度HRC 35～400.9 1.0 1.6 2.4塑料射出模，镜面钢CMC-NAK100硬度HRC 35～401.0 1.2 1.62.4在原有产品CMC-NAK80的优点上加强抛旋光性能有极优良的抛旋光性要求CMC-S136H硬度HRC50～540.9 1.2 1.6 防酸模具钢，适合生产PS、SAN等塑料射出模之专用氩焊条焊后具有优良的抗腐蚀性、抛旋光性与耐磨性，机械加工性佳、淬硬时具有优良的稳定性。
CMC-S136N硬度HRC40～42 1.2 1.6 在原有产品CMC-S136的优点上加强抛旋光性能具有极优良的抛旋光性、抗腐蚀性，可时效硬化提高硬度CMC-2316硬度HRC30～34 1.2 1.6防酸模具钢，适合PVC、POM、CA CMC大型模具电焊条系列CMC-E30N 高张力高韧度2.6 ,3.2高硬度钢之接合，钢模座固定，铸钢模硬面制作打底缓冲层，龟裂之焊合。
