06G101-6平法图籍学习

平法常见问题答疑06G101-6图集问题1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

这一段距离是锚固了。

而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。

4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。

桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。

5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。

其它的内容有相同也有不同的地方，仔细阅读即可。

6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。

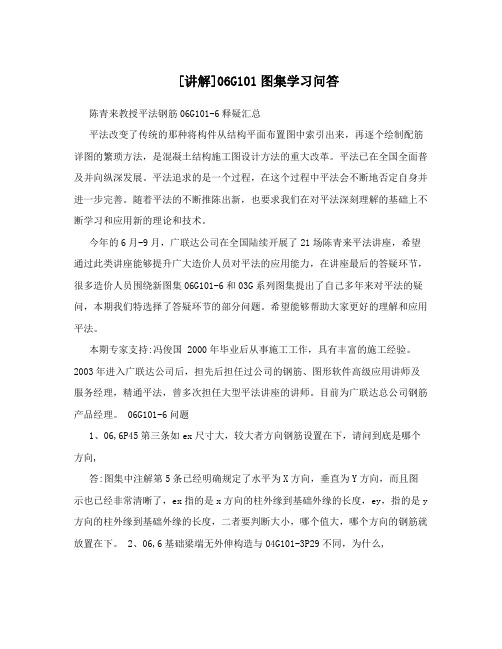

[讲解]06G101图集学习问答陈青来教授平法钢筋06G101-6释疑汇总平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

平法已在全国全面普及并向纵深发展。

平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。

随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。

今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。

希望能够帮助大家更好的理解和应用平法。

本期专家支持:冯俊国 2000年毕业后从事施工工作，具有丰富的施工经验。

2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。

目前为广联达总公司钢筋产品经理。

06G101-6问题1、06,6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向,答:图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y 方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06,6基础梁端无外伸构造与04G101-3P29不同，为什么,答:06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06101-6P53柱宽基础梁时，加腋筋竖筋如,8@200在封闭范围内全部布置吗,还是仅图上示意根数,答:在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛～只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

6G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。

2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。

2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它—因构件构造要求或施工安装需要而配置的构造筋。

如腰筋、预埋锚固筋、预应力筋，环等。

二、钢筋的连接方式钢筋的三种连接方式及要求施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。

焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。

焊接网较小钢筋直径不得小于较大直径的60%。

2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。

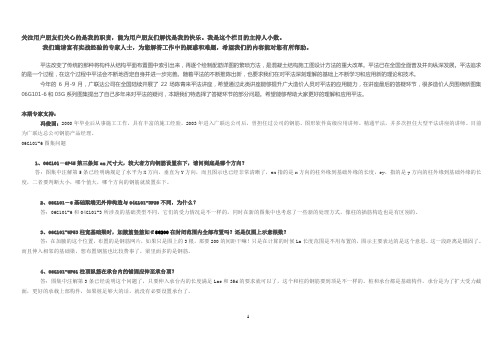

关注用户朋友们关心的是我的职责，能为用户朋友们解忧是我的快乐。

我是这个栏目的主持人小数。

我们邀请富有实战经验的专家人士，为您解答工作中的疑惑和难题，希望我们的内容能对您有所帮助。

平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

平法已在全国全面普及并向纵深发展。

平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。

随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。

今年的6月-9月，广联达公司在全国陆续开展了22场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。

希望能够帮助大家更好的理解和应用平法。

本期专家支持：冯俊国：2000年毕业后从事施工工作，具有丰富的施工经验。

2003年进入广联达公司后，曾担任过公司的钢筋、图形软件高级应用讲师。

精通平法，并多次担任大型平法讲座的讲师。

目前为广联达总公司钢筋产品经理。

06G101-6图集问题1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

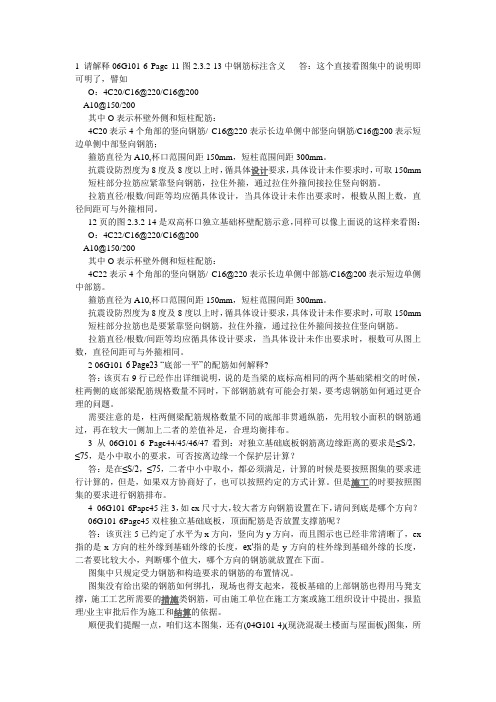

1 请解释06G101-6 Page 11图2.3.2-13中钢筋标注含义答：这个直接看图集中的说明即可明了，譬如O：4C20/C16@220/C16@200A10@150/200其中O表示杯壁外侧和短柱配筋：4C20表示4个角部的竖向钢筋/ C16@220表示长边单侧中部竖向钢筋/C16@200表示短边单侧中部竖向钢筋；箍筋直径为A10,杯口范围间距150mm，短柱范围间距300mm。

抗震设防烈度为8度及8度以上时，循具体设计要求，具体设计未作要求时，可取150mm 短柱部分拉筋应紧靠竖向钢筋，拉住外箍，通过拉住外箍间接拉住竖向钢筋。

拉筋直径/根数/间距等均应循具体设计，当具体设计未作出要求时，根数从图上数，直径间距可与外箍相同。

12页的图2.3.2-14是双高杯口独立基础杯壁配筋示意，同样可以像上面说的这样来看图：O：4C22/C16@220/C16@200A10@150/200其中O表示杯壁外侧和短柱配筋：4C22表示4个角部的竖向钢筋/ C16@220表示长边单侧中部筋/C16@200表示短边单侧中部筋。

箍筋直径为A10,杯口范围间距150mm，短柱范围间距300mm。

抗震设防烈度为8度及8度以上时，循具体设计要求，具体设计未作要求时，可取150mm 短柱部分拉筋也是要紧靠竖向钢筋，拉住外箍，通过拉住外箍间接拉住竖向钢筋。

拉筋直径/根数/间距等均应循具体设计要求，当具体设计未作出要求时，根数可从图上数，直径间距可与外箍相同。

2 06G101-6 Page23 “底部一平”的配筋如何解释?答：该页右9行已经作出详细说明，说的是当梁的底标高相同的两个基础梁相交的时候，柱两侧的底部梁配筋规格数量不同时，下部钢筋就有可能会打架，要考虑钢筋如何通过更合理的问题。

需要注意的是，柱两侧梁配筋规格数量不同的底部非贯通纵筋，先用较小面积的钢筋通过，再在较大一侧加上二者的差值补足，合理均衡排布。

3 从06G101-6 Page44/45/46/47看到：对独立基础底板钢筋离边缘距离的要求是≤S/2，≤75，是小中取小的要求，可否按离边缘一个保护层计算？答：是在≤S/2，≤75，二者中小中取小，都必须满足，计算的时候是要按照图集的要求进行计算的，但是，如果双方协商好了，也可以按照约定的方式计算。

一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

关注用户朋友们关心的是我的职责，能为用户朋友们解忧是我的快乐。

我是这个栏目的主持人小数。

我们邀请富有实战经验的专家人士，为您解答工作中的疑惑和难题，希望我们的内容能对您有所帮助。

平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

平法已在全国全面普及并向纵深发展。

平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。

随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。

今年的6月-9月，广联达公司在全国陆续开展了22场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。

希望能够帮助大家更好的理解和应用平法。

本期专家支持：冯俊国：2000年毕业后从事施工工作，具有丰富的施工经验。

2003年进入广联达公司后，曾担任过公司的钢筋、图形软件高级应用讲师。

精通平法，并多次担任大型平法讲座的讲师。

目前为广联达总公司钢筋产品经理。

06G101-6图集问题1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
