机械制造技术课程设计任务书设计依据：设计零件质料：零件图一份零件年产量：2500件每日一班8小时，全年按300个工作日计设计任务根据所给的“端盖”零件，设计加工工艺规程及专用夹具设计。
原始资料被加工“端盖”零件图1张完成材料零件的零件图和三维图如下页目录一.序言 (4)二.零件图分析 (5)2.1零件的作用 (5)2.2零件的材料及其力学性能 (5)2.3零件的结构工艺分析 (5)三.确定毛坯、绘制毛坯简图 (6)3.1选择毛坯 (6)3.2确定毛坯尺寸公差及加工余量 (6)3.3绘制毛坯图 (7)四.工艺路线拟定 (8)4.1定位基准的选择 (8)4.1.1精基准的选择 (8)4.1.2粗基准的选择 (8)4.2加工方法的确定 (8)五.加工顺序的安排 (9)5.1工序的安排 (9)5.1.1机械加工工序 (9)5.1.2热处理工序 (9)5.1.3辅助工序 (9)5.2拟定加工工艺路线 (9)六.工艺设计 (10)6.1加工余量，工序尺寸，及其公差的确定 (10)6.1.1工序2,3中的粗铣端盖左右端面 (10)6.1.2工序8：钻-铰-精铰φ14孔 (11)6.2确定切削用量 (12)七.机械加工工艺过程卡 (13)八.参考文献 (13)九.小结 (14)一.序言机械制造技术基础课程设计是为我们在大学学完全部基础课、技术基础课、大部分专业课以及参加了生产实习之后提供的一次很重要的锻炼机会。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2 学会使用手册及图表资料。
掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。
端盖及夹具课程设计一、课程目标知识目标：1. 让学生理解端盖及夹具的基本概念，掌握其结构、分类和功能；2. 使学生掌握端盖及夹具在机械加工中的应用原理；3. 引导学生了解端盖及夹具的设计原则和制造要求。
技能目标：1. 培养学生运用CAD软件进行端盖及夹具的设计能力；2. 提高学生分析实际加工问题，选择合适端盖及夹具的能力；3. 培养学生动手操作，进行端盖及夹具组装和调试的能力。
情感态度价值观目标：1. 激发学生对机械加工领域的兴趣，培养其探究精神；2. 培养学生团队合作意识，提高沟通协调能力；3. 引导学生关注端盖及夹具在国民经济中的作用，树立正确的价值观。
课程性质分析：本课程为机械加工专业课程，旨在让学生掌握端盖及夹具的基本知识和应用能力，为后续课程和实际工作打下基础。
学生特点分析：学生为初中级机械加工专业学生，具有一定的机械基础知识，但缺乏实际操作经验。
教学要求：1. 理论与实践相结合，注重培养学生的实际操作能力；2. 注重启发式教学，引导学生主动探究问题；3. 关注学生个体差异，因材施教，确保每个学生都能达到课程目标。
二、教学内容1. 端盖及夹具基本概念：介绍端盖、夹具的定义、分类及其在机械加工中的作用；2. 端盖及夹具的结构与功能：分析各类端盖及夹具的结构特点、功能及应用场景；3. 端盖及夹具设计原则：讲解端盖及夹具设计的基本原则，如力学性能、材料选择、加工工艺等；4. 端盖及夹具制造要求：阐述端盖及夹具的制造工艺、精度要求及质量检验标准；5. 端盖及夹具的应用实例：分析典型端盖及夹具在实际加工中的应用案例，强化理论知识与实践的联系；6. CAD软件在端盖及夹具设计中的应用：教授CAD软件的基本操作，培养学生运用CAD软件进行端盖及夹具设计的能力；7. 端盖及夹具的组装与调试：讲解端盖及夹具的组装方法、调试步骤及注意事项。
教学大纲安排：1. 第1-2课时：端盖及夹具基本概念、结构与功能；2. 第3-4课时：端盖及夹具设计原则、制造要求；3. 第5-6课时：端盖及夹具应用实例分析；4. 第7-8课时：CAD软件在端盖及夹具设计中的应用；5. 第9-10课时：端盖及夹具的组装与调试。
课程设计题目：端盖机械加工工艺规程设计及铣削交叉槽工序专用夹具设计一、设计题目二、原始资料(1) 被加工零件的零件图（草图）1张(2) 生产类型: 5000件/年三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程综合卡片1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体零件图1张(6) 课程设计说明书(5000字左右) 1份四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期II摘要本次课程设计的主要内容是夹具设计，目的在于通过该课程设计，将所学理论与生产实践相结合，得到解决问题和分析问题能力的初步培养，另外为以后搞好毕业设计、走上工作岗位进行一次综合训练。
通过该课程设计，学生应在下述方面得到锻炼：1.使学生具有制定工艺规程的初步能力。
能综合运用械制造技术基础和其他课程的基本理论和方法，正确的制定一个零件的机械加工工艺规程。
2.具有设计专用夹具的初步能力，提高结构设计能力。
3.结合工艺设计内容，能够熟练的应用工艺计算方法正确的进行公义计算。
4.进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。
5.通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。
II目录1端盖的工艺性分析 (1)1.1端盖的用途 (1)1.2端盖的技术要求 (1)1.3审查端盖的工艺性 (1)2确定端盖的生产类型 (2)3确定毛坯、绘制毛坯件图 (2)3.1选择毛坯 (2)3.2确定毛坯的尺寸公差和机械加工余量 (2)3.2.1公差等级及尺寸公差 (2)3.2.2要求的机械加工余量 (2)3.3绘制端盖毛坯简图 (3)4拟定端盖工艺路线 (4)4.1定为基准的选择 (4)4.1.1精基准的选择 (4)4.1.2粗基准的选择 (4)4.2表面加工方法的确定 (4)4.3加工阶段的划分 (5)4.4工序的集中与分散 (6)4.5工序顺序的安排 (6)4.6确定工艺路线 (6)5加工余量、工序尺寸和公差的确定 (7)5.1工序1、工序4和工序7----加工端盖两端面之设计尺寸的加工余量、工序尺寸和公差的确定。

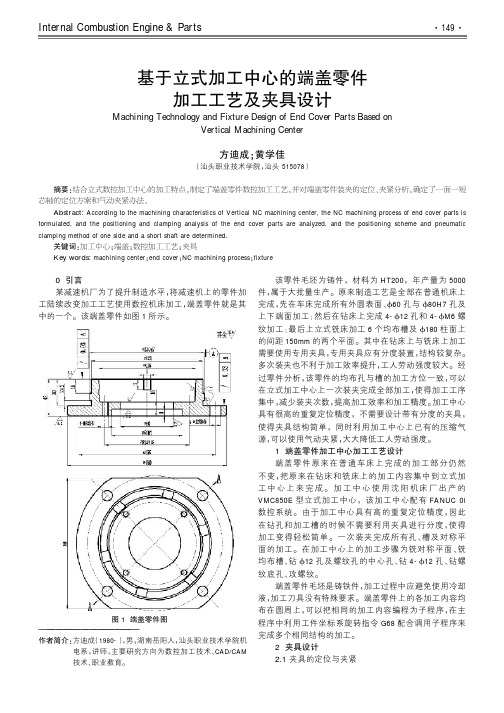

端盖类零件加工及其夹具的设计摘要该说明书是对端盖类零件加工及其夹具的设计，通过一系列的具体设计步骤，完整的展示了对其零件和夹具的设计过程。
首先主要是简介数控技术应用和该设计的课题背景，通过对其零件分析，明确了该零件的技术要求，为接下来的设计步骤做好铺垫。
该说明书主要分为零件设计和夹具设计两大部分。
在对其零件设计这部分中，主要是以对零件结构进行分析的结果为基础，安排制定具体的加工工艺路线，数控加工的工艺内容，数控设备的选用以及具体的工序工部路线等，并说明了加工时切削用量的选用及该零件的具体数控仿真编程。
本次关于端盖数控工艺与夹具设计介绍了端盖数控加工的特点、加工工艺分析、数控编程以及夹具设计等,全面剖析了端盖类零件加工的全过程。
通过一定的实例详细的介绍了端盖数控加工工艺的分析方法。
关键词：发展，数控技术，加工工艺，编程，端盖端盖数控工艺及夹具设计０．引言数控机床是数字控制机床（Computer numerical control）的简称，是一种装有程序控制系统的自动化机床。
该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作并加工零件。
数控加工，是指在数控机床上进行零件加工的一种工艺方法，数控机床加工与传统机床加工的工艺规程从总体上说是一致的，但也发生了明显的变化。
用数字信息控制零件和刀具位移的机械加工方法。
它是解决零件品种多变、批量小、形状复杂、精度高等问题。
数控技术及数控机床在当今机械制造业中的重要地位和巨大效益，显示了其在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。
数控技术及数控机床的广泛应用，给机械制造业的产业结构、产品种类和档次以及生产方式带来了革命性的变化。
数控机床是现代加工车间最重要的装备。
它的发展是信息技术(IT)与制造技术(MT)结合发展的结果。
现代的CAD/CAM、FMS、CIMS、敏捷制造和智能制造技术，都是建立在数控技术之上的。
目录概述 (1)第一章零件的分析 (3)1.1 零件的工艺性分析 (5)1.1.1 加工方法的选择 (5)1.1.2 保证端盖表面位置精度的方法 (5)1.1.3 防止端盖变形的工艺措施 (5)第二章工艺规程的设计 (6)2.1 确定毛坯的制造形式 (6)2.2 基准的选择 (6)2.2.1 粗基准的选择 (6)2.2.2 精基准的选择 (6)2.3 制定工艺路线 (6)2.4机械加工余量、工序尺寸及毛坯的确定 (7)2.4.1 两端外圆表面 (7)2.4.2 工件内孔加工 (8)2.5 确定切削用量及基本工时 (8)2.5.1工序1 锻造毛坯 (8)2.5.2工序2 车削工艺外圆 (8)2.5.3工序3 镗孔 (14)第三章专用夹具设计................. ........... ..................... ........... ........... (20)3.1工件的加工工艺................................................................... .. (20)3.2 定位元件的选择与设计...................... ............................... (20)3.3.1定位误差的分. ................................................ . (20)3.3.2 定位元件的选择.... ................................................... .. (21)3．3 端盖在夹具中定位夹紧 (25)33．1 夹紧装置的组成............................................................ (25)3．3 .2夹紧力的确定........................................................ . (25)3．3 .3夹紧机构的选择与设计 (25)结束语 (38)参考文献 (39)前言机械制造工艺课程设计使我们学完了机械制造技术，机械制造装备设计，机械制造工艺学等课程，进行了生产实习之后，所进行的一个重要实践性教学环节。
专用夹具设计本次设计中为端盖设计一台专用夹具，以便在加工过程中提高工作效率、保证加工质量。
为端盖零件设计铳削上凸台平面的专用夹具。
专用夹具有针对性强、结构简单、刚性好、容易操作、装夹速度快、以及生产效率高和定位精度高的优点。
利用本夹具主要用来铳削顶面的凸台。
加工时除了要满足粗糙度要求外，还应满足凸台平面与端盖底面的平行度公差要求。
为了保证精度要求，最关键是找到合理的定位基准。
同时，应考虑如何提高劳动生产率和降低劳动强度。
1 .铳床专用夹具的类型(1)直线送进的专用铳床夹具这类夹具安装在铳床工作台上，加工中工作台是按直线进给的方式进行运动。
在铳削加工中，为了提高夹具的工作效率，对于这类铳床夹具，可采用连动加紧机构和气动，和液压传动装置，也可采用多件多工位夹具使加工的机构时间和装卸工件时间重合等项措施。
(2)圆周送进的专用铳床夹具圆周铳削法的送进运动时连续的，能在不停车的情况下装卸工件，因此是一种高效率的加工方法，适用于大批量生产。
设计圆周送进铳床夹具时应注意，使沿圆周排列的工件尽量紧凑，以减少铳刀的空程和夹具的尺寸和质量；手柄沿转台的四周分布以便于操作，尽可能采用气动液压等机械化夹紧方式，以减轻工人劳动强度。
(3)机械仿形送进的靠模夹具靠模夹具时用来加工各种直线曲面或空间曲面，靠模夹具的作用是使主送进运动和由靠模获得的辅助运动合成加工所需要的仿形运动。
因此按照送进运动的方式，把用于加工直线曲面的仿形夹具分成直线送进和圆周送进的两种。
采用靠模夹具可在一般万能铳床上加工出所需要的成形面，代替价格昂贵的靠模铳床加工，这对于中小厂来说，通过采用夹具来扩大机床工艺用途，以解决缺少特殊设备问题，具有较大的技术经济意义。
2 .定位基准及定位元件的选择（1）由于铳削过程不是连续切削，且加工余量较大，切削力较大而方向随时多可能在改变。
所以夹具应具有足够的刚性和强度，夹具的重心应尽量低，夹具的高度于宽度之比应为1： L25,并应有足够排屑空间。
端盖零件的工艺规程及钻Φ16H7孔的工装夹具设计摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
端盖加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing ￠140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一. 零件分析 (2)1.1 零件作用 (2)1.2零件的工艺分析 (2)二. 工艺规程设计 (2)2.1确定毛坯的制造形式 (3)2.2毛坯的设计 (3)2.3基面的选择传 (5)2.4制定工艺路线 (5)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2.5确定切削用量及基本工时 (8)三夹具设计 (21)3.1问题的提出 (21)3.2定位基准的选择 (21)3.3定位元件的设计 (22)3.4定位误差分析 (23)3.5切削力及夹紧力计算 (24)3.6钻套设计 (24)3.7夹具设计及操作简要说明 (25)总结 (28)致谢 (29)参考文献 (30)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
Zz 大学CENTRAL SOUTH UNIVERSITY本科毕业设计论文题目轴承端盖加工工艺及夹具的设计摘要这次毕业设计的任务是轴承端盖的加工工艺及专用夹具的设计。
轴承端盖是一个比较重要的零件之一。
轴承端盖的作用主要有两个：第一是轴向固定轴承，第二是起密封保护作用，防止轴承进入灰尘、杂物等进入轴承。
轴承端盖设计的第一部分是加工工艺，工艺部分的难点就是确定了零件加工毛坯和加工余量以及怎样安排加工方法，通过对零件图的分析和计算。
最后拟定了比较合理的加工工艺路线。
第二部分是专用夹具设计，它的难点在于怎样去装夹、定位。
通过分析计算，最终设计一个专用夹具来保证孔的加工要求。
在整个毕业设计中，我感觉到自己的知识匮乏，好多东西在学习感觉不到它的用途，真正做起毕业设计来才知道老师当初为什么那么详细的去讲。
通过这次毕业设计使我感觉到自己还有好多东西需要去学习。
并不是把毕业设计做完就完事了。
我应该还要在今后的生活和工作中不断的去学习新知识。
这样才会使我在以后取得更大的进步。
关键词：毕业设计；加工工艺；夹具设计目录第一章前言 (1)第二章毕业设计的任务概述 (2)2.1 简述毕业设计的主要内容 (2)2.1.1 毕业设计的任务 (2)2.1.2 毕业设计的要求 (2)2.1.3毕业设计解决的主要问题 (2)2.2设计指导思想 (2)2.2.1毕业设计的目的 (2)2.2.2毕业设计的原则与方法 (2)第三章零件图形分析 (3)3.1 零件图形的分析 (3)3.2材料及热处理分析 (4)3.2.1零件材料的分析 (4)3.2.2热处理分析 (4)3.3 生产类型与生产纲领 (4)3.3.1生产纲领与生产类型 (4)3.4结构工艺分析 (5)3.4.1零件的结构分析 (5)3.4.2零件工艺性分析 (5)第四章毛坯设计 (6)4.1毛坯类型及制造的选择 (6)4.1.1毛坯余量的确定 (6)4.1.2主要毛坯尺寸 (6)第五章工艺路线设计 (7)5.1加工方案的选择 (7)5.1.1加工路线的比较分析 (7)5.1.2确定最优的加工方案 (8)第六章工序设计 (10)6.1 工序的安排 (10)6.1.1 基准的选择 (10)6.1.2 切削用量的选择 (11)6.1.3 时间定额的确定 (12)第七章机床设备及切削液的选择 (14)7.1 机床的选择 (14)7.2切削液的选择 (16)7.2.1切削液的作用 (16)7.2.2切削液的选用 (16)7.3刀具、量具的选择 (16)7.3.1刀具的选择 (16)7.3.2量具的选择 (17)第八章填写工艺文件 (18)第九章钻模夹具的设计 (23)9.1 钻床夹具设计的要点 (23)9.2 确定夹具的设计方案 (23)9.3零件的工艺分析 (24)9.4钻模夹具的分析 (24)9.4.1定位方案 (24)9.4.2夹紧方案 (24)9.4.3导向方案 (24)9.5 夹具体的设计及类型 (25)9.6夹具总图上的尺寸公差及技术要求的标注 (26)9.6.1夹具总图上应标注的尺寸和公差 (26)9.7 工件在夹具上加工的精度分析 (26)9.7.1影响加工精度的因素 (26)9.7.2保证加工精度的条件 (27)9.8 绘制夹具装配总图和夹具零件图 (28)9.8.1夹具总装图的绘制次序 (28)9.8.2绘制夹具的零件图 (28)结束语 (29)参考文献 (30)附录 (31)第一章前言21世纪,世界机械工业的发展进入了前所未有的高速阶段,与其他行业相比,机械工业的发展具的地位化,规模化,全球化和高技术化的特点。
端盖及其夹具课程设计说明书第一章机械制造技术课程设计一、零件工艺分析及生产类型的确定在进行零件的工艺分析时，首先需要明确零件的功用，以便为后续的工艺流程提供指导。
然后，对零件进行工艺分析，确定加工过程中可能出现的问题，并审查端盖的工艺性。
最后，根据零件的特点和工艺性，确定零件的生产类型。
二、选择毛坯，确定毛坯尺寸，设计毛坯图在选择毛坯时，需要考虑其材料、成本和加工难度等因素。
确定毛坯尺寸时，需要考虑加工余量和零件的最终尺寸。
绘制毛坯图时，需要准确地表达毛坯的形状和尺寸，以便后续的加工过程。
三、选择加工方法，制定工艺路线在选择加工方法时，需要考虑零件的形状、材料和加工难度等因素。
在制定工艺路线时，需要选择适当的定位基准和表面加工方法，并合理地安排加工工序，以确保零件的加工质量和效率。
四、工序设计在工序设计中，需要选择适当的加工设备和工艺装备，并确定工序尺寸。
通过合理的工序设计，可以提高加工效率和质量。
五、确定工序切削用量及基本时间在确定工序切削用量和基本时间时，需要考虑加工材料的硬度和切削工具的性能等因素。
通过合理地确定工序切削用量和基本时间，可以提高加工效率和质量。
六、机床专用夹具设计机床专用夹具是一种典型的工艺装备，其设计需要考虑零件的形状、材料和加工难度等因素。
通过合理地设计机床专用夹具，可以提高加工效率和质量。
第二章综合训练通过综合训练，我们可以将机械制造技术基础中的基础理论和生产实中学到的实践知识综合运用，进一步提高我们的结构设计能力和解决问题的能力。
参考文献暂无。
Chapter 1: XXXI。
Analysis of XXX1.1 n of the PartThe end cover is widely used and is one of the most XXX general ns of the end cover are: (a) axial ning of the outer ring of the bearing。
目录概述 (1)第一章零件的分析 (3)1.1 零件的工艺性分析 (5)1.1.1 加工方法的选择 (5)1.1.2 保证端盖表面位置精度的方法 (5)1.1.3 防止端盖变形的工艺措施 (5)第二章工艺规程的设计 (6)2.1 确定毛坯的制造形式 (6)2.2 基准的选择 (6)2.2.1 粗基准的选择 (6)2.2.2 精基准的选择 (6)2.3 制定工艺路线 (6)2.4机械加工余量、工序尺寸及毛坯的确定 (7)2.4.1 两端外圆表面 (7)2.4.2 工件内孔加工 (8)2.5 确定切削用量及基本工时 (8)2.5.1工序1 锻造毛坯 (8)2.5.2工序2 车削工艺外圆 (8)2.5.3工序3 镗孔 (14)第三章专用夹具设计................. ........... ..................... ........... ........... (20)3.1工件的加工工艺................................................................... .. (20)3.2 定位元件的选择与设计...................... ............................... (20)3.3.1定位误差的分. ................................................ . (20)3.3.2 定位元件的选择.... ................................................... .. (21)3．3 端盖在夹具中定位夹紧 (25)33．1 夹紧装置的组成............................................................ (25)3．3 .2夹紧力的确定........................................................ . (25)3．3 .3夹紧机构的选择与设计 (25)结束语 (38)参考文献 (39)前言机械制造工艺课程设计使我们学完了机械制造技术，机械制造装备设计，机械制造工艺学等课程，进行了生产实习之后，所进行的一个重要实践性教学环节。
其主要目的是让学生不所学的工艺理论和实践知识在实践的工艺，夹具设计中综合地加以应用，进而得以加深和发展，提高学生分析和解决生产实际问题的能力，为以后搞好毕业设计和从事工作奠定了一定基础。
通过本次课程设计，我们在下述方面可以得以锻炼：1)能熟练的运用机械制造工艺学及相关课程的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决一个零件在加工中的定位，加紧和工艺路线地合理拟定等问题，从而保证零件制造的质量，生产率和经济性。
2)通过夹具的工艺，进一步提高了我们的结构设计能力，你能够根据被加工零件的加工要求设计出高效省力，既经济合理又能保证质量的夹具。
3)进一步提高我们的计算设计制图能力，能比较专业熟练地查阅和使用各种技术资料。
4)在设计制造中培养我们严谨的工作作风和独立的工作能力。
在设计中，由于理论知识和实践经验不足，设计中的不妥之处，敬请老师批评指正。
一、零件的分析（一）零件的功用：机械制造工艺设计我们组的零件是端盖，端盖的种类很多，用途也很广。
端盖的一端可以是封闭的，用于变速箱用于变速箱主轴侧面，阻止外界灰尘进入箱体内，也可用于固定轴承，起到轴向定位的作用，本例中的端盖，其内部有φ18的可以起到定位轴的零件作用，外圆φ80和内孔均有Ra=1.6的配合要求，4-M8和4-M6起到固定端盖的作用。
图1-1（二）零件的工艺分析：由零件图可以看出，该端盖的结构不是很复杂，加工表面也不多，加工精度要求也不大，但主要注意其位置精度要求。
下面将主要表面分为三部分，见图1-1。
1、以内孔为中心的一组加工面：这组加工面包括：4－M8、4－M6螺纹孔及其4－φ2小孔。
2、以四边定位一组加工面：这组加工面包括：φ80外圆、φ４0外圆、4－φ2小孔、５.５深的环槽及其倒角。
3、左右端面：这组加工面包括：94尺寸四个侧面以上各表面的主要技术要求如下：1、4－M8、4－M6螺纹孔及其4－φ2小孔表面粗糙度为Ra=3.2。
2、φ80外圆、φ18孔的表面粗糙度为Ra=1.6，φ４0外圆、4－φ2小孔、５.５3、4- 5.5mm的端面与轴心线有位置0.02mm的要求。
其Ra为1.6。
4、94尺寸四个侧面表面粗糙度为Ra=3.2零件要求调质HRC30~45，其坯重为1.39kg。
由分析可知，三组加工表面可以选择其中一组表面为粗基准进行加工，然后再以加工过的表面为精基准加工其他各组表面，并保证他们之间的相互位置精度。
二、零件的工艺规程设计（一）确定零件的生产类型：零件的生产纲领为：N=Q·n（1+a%）（1+b%）(件/年)其中，产品年产量Q为台/年, 每台产品中该零件的数量为n件/台，零件备品率为a%，零件废品率为b%。
从初始资料和计算结果可知，该零件为中批生产。
（二）确定零件毛坯的制造形式：零件为45钢，在工作时端盖在某些场面要经常正反转，与接触表面受摩擦作用，所以零件在工作过程中受到交变载荷和冲击载荷，要求有较高的强度，因此应该选择锻件毛坯。
由于零件的轮廓尺寸不大，生产纲领达到大批生产水平，可以采用模锻成型，这对于提高生产率，减少切削加工的劳动量，保证加工精度，都是有利的。
(三)拟定零件的机械加工工艺路线：1、定位基准的选择：定位基准的选择是拟定零件的机械加工路线，确定加工方案中首先要做的重要工作。
基面选择正确、合理与否，将直接影响工件的技工质量和生产率。
在选择定位基准时，需要同时考虑一下三个问题：（1）以哪一个表面作为加工时的精基面或统一基准，才能保证加工时精度，使整个机械加工工艺过程顺利地进行。
（2）为加工上述精基面或统一基准，应采用哪一个表面作为精基面。
（3）是否有个别工序为了特殊的加工要求，需要采用统一基准以外的精基面。
另外，我们还应从粗精基准选择的基本原则为出发点：a．“基准重合”原则。
应尽量选择被加工表面的设计基准为精基准。
b.“基准统一”原则。
应选择多个表面加工都能使用的表面作为基准。
c.“互为基准”原则。
当两个表面相互位置精度和其自身尺寸及形状精度都要求很高时，可互为基准，反复进行加工。
d.“自为基准”原则。
在光整加工或某些精加工工序中，要求余量小且均匀，应尽量选择加工表面本身作为基准。
2、粗基准选择：a.如果必须保证工件某重要表面的余量均匀，应选择该表面作为粗基准。
b.应选择加工余量最小的表面作为粗基准。
c.应尽量选择与加工表面的位置精度要求较高的非加工面为粗基准。
d.选作粗基准的表面，应尽可能平整光洁，不能有飞边。
浇冒口及其他缺陷，以保证定位准确可靠。
.e.粗基准一般只使用一次，不再重复使用。
精基面选择：根据精基面的选择原则。
选择精基面时，首先应考虑基准重合问题，即在可能的情况下，应尽量选择φ18孔和端面作为精基准。
根据该工件的特点和加工要求，选择φ18孔和端面作为精基面。
4－M8、4－M6螺纹孔及其4－φ2小孔等主要尺寸以φ18孔和右端面作为精面。
这样才能实现位置的要求。
对于φ80外圆与φ18内孔有相互位置要求，加工时采用基准统一原则，达到技术要求。
粗基面选择：为了加工出上述精基面，很显然，应以四边和一个端面作为粗基面，镗，半精镗内孔。
零件各表面加工方法和方案的选择，首先要保证加工表面的加工精度和表面粗糙度的要求，另外还需考虑生产率和经济方面的要求，在选择时，应根据各种加工方法的特点及其经济加工精度和表面粗糙度，结合零件的特点和技术要求，慎重决定。
该工件毛坏经模锻成型，根据表2-9得知孔已锻出。
《金属加工工艺及工装设计》黄如林主编。
其各表面加工方法选择如下： φ18内孔 粗镗——精镗；各外圆表面 粗车——精车；4－M8、4－M6 钻——攻丝；四侧面 铣侧面。
3、零件各表面加工顺序的确定：1）加工阶段的划分：为达到规定的技术要求，该端盖的加工可分为如下三个加工阶段：a.粗加工阶段：车外圆，铣四边，内孔，环槽；b.半精加工阶段：以精车后为主要精基准，精车，外圆，端面8个φ2小孔；c.精加工阶段：以端面和四边定位，加工φ18内孔。
对于精度要求很高，表面粗糙度参数值要求很小（6IT 及6IT 以上，0.02Ra m μ≤）的零件，还需要专门精度和减小表面粗糙度为主，一般不用纠正形状精度和位置精度。
2）加工工序的安排：a.机械加工顺序的安排：根据机械加工顺序安排时应遵循的原则，考虑到该工件的具体特点，先安排四边，端面，内孔的加工。
由于φ18内孔是主要精基准，又由于φ18内孔作为定位基准，须以精加工后的四边作为主要精基准，车四边，端面，然后加工出一个孔，最后加工出四个孔与环槽。
b.热处理工序的安排：由于毛坯为模锻件，在机械加工之前，首先安排正火处理，以消除锻造应力，改善切削性能。
在粗加工后，安排第二次热处理——调质处理，以获得均匀细致的回火索氏体，提高零件的综合力学性能。
c.辅助工序安排：检验工序：在热处理工序后安排中间检验工序，最后安排终结检验工序。
在终检前应安排清洗工序，最后将零件油封，入库。
3）工序的组合：在确定加工顺序后，根据该工件的生产规模以及工件的结构特点与技术条件，为了尽可能地减少工件的安装次数，在一次安装中加工多个表面，以便于保证高的表面相互位置精度，考虑使用通用机床配以专用夹具，并采用工序集中的原则来组合工序。
工序集中和分散各有特点，应根据零件的生产纲领，技术要求，现场的生产条件和产品的发展情况来综合考虑。
一般情况下，单件小批生产适于采用工序集中的原则。
而大批量生产则可以集中，也可以分散。
由于数控机床，加工中心，柔性制造系统等的发展，今后发展趋向于采用工序集中且柔性较高的原则来组织生产。
零件端盖由于是大批生产，又考虑到该零件结构特点，选用通用机床配以夹具，这样得到零件的工艺路线如下：（1）下料；（2）锻造毛坯；（3调质处理；（4）粗铣四边；（5）粗车大端端面，钻孔孔及倒角；（6）粗车小端外圆，端面，镗孔，环槽及倒角（7）钻各小孔及各螺纹孔（8）镗φ18内孔；（10）清洗；（11）检验；（12）油封，入库。
以上工艺过程详见机械加工工艺过程卡和工序卡片。
（四）确定加工余量：合理选择加工余量对零件的加工质量和整个工艺过程的经济性都有很大影响。
余量过大，则浪费材料及工时，增加机床和刀具的消耗；余量过小，则不能去掉加工前存在的误差和缺陷层，影响加工质量，造成废品。
所以合理确定加工余量是一项很重要的工作。
