设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。

2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。

二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。

三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。

所注尺寸之和应与总图纸尺寸相符。

2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。

3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。

4 主要立面图图中注明所设计内容、形式的主要尺寸。

5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。

7提供材料样品（1）电气设备及灯具选用应有规格、型号。

（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。

图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。

3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。

2.设计说明：包括设计定位、风格、概念、元素。

以便让业主明确装修的主方向。

3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。

具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。

（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。

（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。

室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。

完整的设计包括的内容1.完整的设计包括下列内容：1）.设计总说明；2）.总平面图（大的公寓、别墅要有分区域或各居室平面图）；3）.各部位立面图及剖面图；4）.节点大样图；5）.固定家具制作图；6）.电气平面图；7）.电气系统图；8）.给排水平面图（涉及改造部分）；9）.顶视图；10）.建筑立面图（别墅）；11）.装修材料表。

2.平面设计图平面设计图包括底部平面设计图和顶部平面设计图两份。

平面图应有墙、柱定位尺寸，并有确切的比例。

不管图纸如何缩放，其绝对面积不变。

有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。

设计师在布置之前一般会征询顾客的想法。

卧室一般有衣柜、床、梳妆台、床头柜等家具；客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物；厨房里少不了矮柜、吊柜；还会放置冰箱、洗衣机等家用电器；卫生间里则是抽水马桶、浴缸、洗脸盆三大件；书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。

居家的家具可以自己购买，也可以委托设计师设计。

如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。

平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸；第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求；第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。

3.设计效果图设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。

通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。

它是家庭装修房主最后决定装修的重要依据。

因此是装修设计中的重要文件。

装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。

但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。

济南万泰建筑装饰工程有限公司图纸规范为加强万泰设计人员制图的规范化管理，提高设计质量和标准，强化万泰装饰公司的精品意识，根据现阶段装修行业的实际情况，遵循《房屋建筑制图统一标准》（GB/T50001—2001）的要求，特制定本图纸规范。

一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向客户表达其设计意图，又使施工者有较完整的施工依据，减少施工中变更、拆改项目，提高工作效率，因此要求设计师必须保证图纸齐全，排列有序（按下列顺序排列）。

（1）*图纸封面（万泰装饰公司统一制作的模板打印）（2）*设计说明（万泰装饰公司统一制作的模板打印）内容填写设计方案的构思思路及方案说明。

（3）*图纸目录（万泰装饰公司统一制作的模板打印）（4）*原始结构图（5）*平面布置图（6）*地面布置图吊顶布置图（7）*吊顶布置图（8）*插座布置图（9）*新做家具图（10）*装饰立面图（二）图纸的美观性：由于装饰中客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得形象、生动，图纸的美观性也非常重要。

（1）正投影图纸的美观。

（2）图纸整体包装的装帧要求。

A. 设计师交客户的图纸必须使用万泰装饰公司统一的封面装订。

B. 封面上客户和设计师的名字必须用万泰装饰公司统一制定的模板字体打印。

C. 20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用穿孔拉杆夹装订。

D.图纸须用万泰装饰公司统一制作的封面模板打印在A4白纸上作封面。

（三）图纸内容的要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。

设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。

因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。

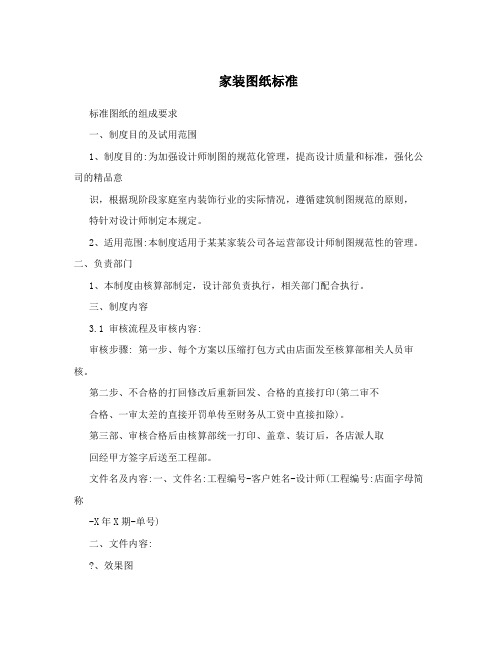

家装图纸标准标准图纸的组成要求一、制度目的及试用范围1、制度目的:为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。

2、适用范围:本制度适用于某某家装公司各运营部设计师制图规范性的管理。

二、负责部门1、本制度由核算部制定，设计部负责执行，相关部门配合执行。

三、制度内容3.1 审核流程及审核内容:审核步骤: 第一步、每个方案以压缩打包方式由店面发至核算部相关人员审核。

第二步、不合格的打回修改后重新回发、合格的直接打印(第二审不合格、一审太差的直接开罚单传至财务从工资中直接扣除)。

第三部、审核合格后由核算部统一打印、盖章、装订后，各店派人取回经甲方签字后送至工程部。

文件名及内容:一、文件名:工程编号-客户姓名-设计师(工程编号:店面字母简称-X年X期-单号)二、文件内容:?、效果图?、施工图(按范本制作依照图纸标准，名称与文件名一致，CAD使用软件版本不能低于04版，设置默认保存为04版)。

?、预算(按范本)。

?、合同摘要(30,只发合同摘要)。

注:所有所发文件均为压缩格式且文件名按照规定起名。

3.2 审核规定:电子版本审核:?、有Autodesk教育版本打印标记不审。

?、线型颜色与范本不一致不审。

?、图纸杂乱的不审(只保留本方案)。

文本审核:?、三方签字少一不审。

?、有Autodesk教育版本打印标记不审。

?、审核签字盖“设计师”印章不审。

?、图纸和预算中客户字体不一致不审。

注:?、所有图纸中公司LOGO必须用实体填充。

?、所有文字不能出现问号。

注:设置文字样式为宋体。

3.3 预算制作标准:?、标题栏中工程地址，客户名称，设计师，联系方式必须认真填写。

?、前16项注意施工日期及执行日期。

?、在合计前列加入前三项合计、后三项合计两列，制作完成后隐藏。

?、预算时空间计算顺序按预算样本走、且每个房间列项时从顶到地按基础项目列完在后面加入其它项目(造型或木作)。

施工图包括哪些？怎么样看施工图？施工图是依据房子设计的图纸，根据装修内容出的图纸。

、施工图包括：原始结构图，平面布置图，墙体拆改图，墙体砌墙图，天花布置图，灯具定位图，地面铺贴图，开关连线图，插座布置图，水路走线图，立面图。

原始结构图原始结构图：是根据房子测量尺寸得出的图纸，可以看出房子有多少个房间，厕所，几个阳台。

家具摆放平面布置图：是设计师根据业主的需求，依照人体工程学，将家具布置摆放好在图纸上，一般会在风水上考虑布置，家具摆好的恰当性，还会根据风格摆放合适的家具。

看的时候要注意考虑家具摆放位置对不对，合不合理，喜不喜欢。

拆墙体拆改图和墙体砌墙图：一个是拆墙，一个是砌墙，是根据设计要求拆砌墙体，看的时候注意不要拆掉承重墙！铝扣板吊顶天花天花布置图：是设计师根据业主喜欢的装修风格设计的图纸，会根据梁的位置和高度而得出天花造型，一般厨房卫生间是铝扣板吊顶，图纸上会有标注天花所用的材料。

灯具灯具定位图：是依据天花布置图所需要安装的灯具定位尺寸标注图纸，图纸会标注好所需要安装的灯具具体位置。

地板地面铺贴图：是根据地面所需要铺贴的材料画的图纸，可以看出房子各个空间是用木地板，还是地砖。

开关灯具连线图：是根据灯具的摆放位置所画的图纸，可以看出各个空间的灯具开关数量和连接灯具的位置。

插座插座布置图：是根据房子家用电器所需要的插座数量摆放的图纸，可看出插座的高度，数量，及种类。

水水路走线图：根据厕所，厨房，阳台所需要水的地方的水路走线图纸，可以看出排水进水的位置。

衣柜立面图：是依据业主所需要现场做的家具的详细尺寸，可以从图纸中看出家具的尺寸大小，格局。

装修图纸怎么看装修设计图纸符号大全装修施工涉及一套完整的设计方案，但面对设计师提供的各类装修图纸，如，户型图、平面图、水电线路图等，很多装修业主表示很茫然，看不懂。

那么，装修图纸包括哪些？各类装修图纸怎么看呢？装修图纸怎么看1．原始建筑测量图即原始房型图：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。

2．装饰平面布局图装饰平面布局图即通常所说的设计图，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。

3．天花吊顶布置图天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4．地面材质图地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。

5．配电系统图首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。

装修设计图纸大全Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。

装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。

1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

因此，要重点把握原始建筑测量图!2、装饰平面布局图装饰平面布局图中具备的内容十分之多。

1.会制图（土建图，机械制图），能熟练画出符合国家规范的设计施工图纸。

2.能看懂各种土建施工图，包括：结构施工图，给排水工程图，采暖工程图，通风工程图，电器照明图，消防工程图等，这对于室内设计十分重要，可以避免装饰设计与土建在施工中发生冲突，能更周到的进行装修设计。

3.懂透视学，能快速画出室内透视骨架线图，做到透视准确无误，会画轴测图，这是画好效果图的基础。

4.会画彩色效果图，能把房间的空间感、质感色彩变化、家具设备的主体感觉环境效果表现出来。

5.熟悉材料，各种土建材料（材料的物理属性），国家标准，特点，尺寸规格，色泽，这样才能正确恰当的使用材料。

6.懂得建筑的基本构造类型，特别是每种构造的优缺点，常用结构方式、框架、砖混、预制件、钢架。

框架：造价高、工期短、结构最稳定，共摊大砖混：造价低，工期较长、结构不稳定，抗震指数不高，结构单一。

预制件：造价低、工期短、抗震差、隔音差、结构相对稳定。

7.具备建筑风格、和家具风格方面的知识与修养，能熟练各种基本特征与变体，好要了解各种陈设品的地域出处、历史发展，8.具备测绘的知识与技能，正确地做好现实记录，为设计收集资料。

9.对装修施工工艺要熟练，以确保质量。

10.有广播的文化知识与修养，要成为全能的杂家，对古玩、品酒、艺术鉴赏、时尚音乐等与空间发生关系的知识都要基本具备。

11.会、并善于做设计资料的收集与积累，做不断积累各种设计资料。

12.掌握专业调查的技术，无论是综合还是专业调查，都要能抓住要点。

13.设计师要有一定的动手能力，要懂材料、工艺做法并去使用工具设备。

14.要懂一定的摄影、摄像技术，积累好的方法。

15.办公软件要熟悉。

16.要具备园林艺术、盆景与插花方面的知识与修养。

17.对人体工程学要深入的研究和了解。

18.加强对电光源、光源产品和照明技术的了解。

19.室内设计师要研究社会学、儿童学、了解人与人之间的关系、人群与阶层、阶级生活方式和需求。

20.对环境科学要有深入了解。

装修中必须出具的图纸有哪些设计图纸的多少并不取决于工程及居室面积的大小，也不是设计师或业主说了算，而是由装修项目的多少来定，其中一些常规图纸是必须要出具的，包括：原始建筑测量图、装饰设计平面图、天花吊顶布置图、地面材质图与配电图。

1、原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井（上下水、煤气管道、空调暖管、进户电源）的位置、功能、尺寸等，这是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

2、装饰平面布置图平面设计图中应具备的内容：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸；各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等；室内、外地面标高、墙体厚度应注明；如有楼梯，标明平面位置的安排、上下方向示意及梯级计算；门的开启方向；活动家具布置及盆景、雕塑、工艺品等的配置。

3、天花吊顶布置图要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4、地面材质图标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5、配电系统图配电图也是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配点图时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用，数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余。

装修中还有哪些常见的图纸？除了一些基本的图纸外，装修中还有一些常见的图纸，如改建图、开关照明图、立面图等，这些图纸出还是不出，要根据工程的具体情况而定，如有的工程没有对原有房型进行结构改造，就没有必要出改建图勒。

此外，业主也可以根据自己的需要，要求设计师出立面图和透视图，一般来讲，只有包含一定设计含量的房间才出这两种图，但如果客户不放心，要求每个房间都必须出图的话，设计师也应该尽量满足。

室内设计师每阶段给客户图纸的相关要求第一阶段收到测量房子定金后，方案阶段应出图：一、原始平面图（切记原始平面图不要给客户）1．户门开启的方向；2．房屋室内高度；3．暖气的位置；（是上进下出，还是底进底出）4．座便下排水孔的位置（孔距）；5．标出浴盆的上下水位置；（为客户提供浴盆的左裙及右裙做依据）6．窗高，窗台高；7．门洞尺寸；8．窗间墙的尺寸；9．强电闸箱的位置；（为墙面做装饰提供具体的尺寸）10．弱电闸箱的位置；11．排气孔的尺寸及位置；（为客户选择墙地砖提供最好的理财方案）12．煤气表的位置；13．房屋管道的尺寸、地漏的位置及尺寸；（为平面布局及吊顶提供最佳尺寸）14．图纸的名称；15．房屋现状的门是否存在；（大多商品房的毛坯房只有户门和阳台门）16．坡顶房应标注坡的方向，从最高点到最底点；17．客户的房屋地址；（为开工后配送材料提供方便）18．每个房间顶灯的位置；二、平面布置图：（不要标注尺寸）利用人机工程学的原理合理布局；设计门的位置时候考虑门套的尺寸；平面图是在1.5米高度上平剖的，应该分清剖开后哪些是看线和哪些是剖线。

地面的标高要标注清晰（小数点后的两位）。

记住：平面图里的每一道线可能是一种材料或是一个标高的分界线，过门石上双线并填充石材。

如做暖气罩或加宽窗台板暖气应用虚线表示；A如是我公司施工的项目如：铺地砖，铺波化砖应在平面布置图上一并按所铺砖的尺寸排列画出。

（卫生间地面应从淋浴房或视中央点开始铺，厨房应从橱柜的对面一角开始铺，将半块砖赶到橱柜的下面）B如不是我公司铺装的项目（实木地扳、复合的板）只局部表明铺装的方向即可(顺光铺木地板)。

如铺复合地扳需要找平也应在图上标出。

三、天花图：（不要标注尺寸）1. 顶面图是在2.2米以上平剖的；顶面的材料及做法；（涂料、铝条扣板、木龙骨石膏板）3．顶面的标高：每一道线或是另一种材料或是一个标高的分界线；石膏线要标注高度；（素线、花线、平板线）；窗帘杆的标注；坡顶房应标注坡的方向，最高点到最底点；有造型的顶面应该画出剖面图及详图；将顶灯的图例做出表示:吊灯、吸顶灯、筒灯、镜前灯；铝条扣板应短向吊顶。

装饰施工图审核要点一套完整的装饰施工图通常包括：施工图纸、设计说明、材料表和工程预算等。

在审核图纸时，首先要检查图纸是否齐全，对于缺少的图纸，应要求设计师尽快补齐。

在检查图纸是否符合规范时，要着重以下几点：图纸的尺寸是否标注清楚，各部分尺寸是否协调。

图纸的比例是否合理，是否与实际施工情况相符合。

图纸中的细节部分是否处理得当，例如：通风口、电源插座等位置是否合理。

装饰施工图必须与原建筑结构相协调，不能破坏原建筑的结构和安全。

在审核图纸时，要着重以下几点：图纸中的门窗改动是否会影响建筑的采光和通风。

图纸中的地面和天花板改动是否会影响建筑的使用功能。

图纸中的水电系统改动是否会影响建筑的安全和舒适度。

装饰施工图必须精细到每一个细节，才能保证施工的质量和效果。

在审核图纸时，要着重以下几点：图纸中的施工细节是否处理得当，例如：墙面的处理方式、地面的铺设方法等。

图纸中的材料选择是否合理，是否符合设计要求和质量标准。

图纸中的施工工艺是否符合规范和实际施工条件。

图纸中的色彩搭配是否协调，是否与整体设计风格相符合。

图纸中的照明设计是否合理，是否满足使用需求和节能要求。

图纸中的家具和装饰品设计是否与整体设计风格相符合，是否实用和舒适。

图纸中的消防和安全设施设计是否合理，是否符合规范和实际使用需求。

图纸中的预算是否合理，是否符合市场价格和实际施工成本。

装饰装修施工图审查是确保装饰装修工程质量和安全的关键环节，通过对施工图的详细审查，可以发现其中存在的问题和隐患，并及时采取措施进行纠正，避免在施工过程中出现返工或安全事故。

装饰装修施工图审查范围包括但不限于以下内容：装饰装修方案设计：包括整体装饰风格、材料选择、色彩搭配、空间布局等。

结构设计：包括承重结构、墙体、楼板等的设计。

水电设计：包括给排水、电气照明、消防报警等系统的设计。

施工工艺设计：包括施工流程、材料使用、施工标准等的设计。

符合性审查：确保装饰装修施工图符合国家相关法规和标准的要求，如《建筑装饰装修工程质量验收规范》、《建筑装饰装修工程施工工艺标准》等。
