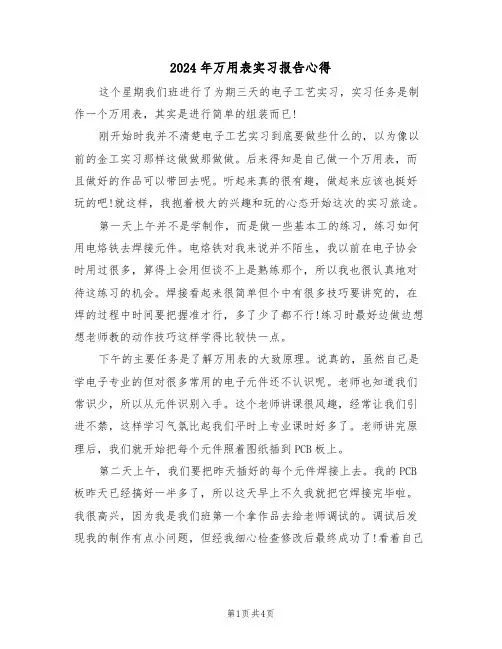

2024年万用表实习报告心得这个星期我们班进行了为期三天的电子工艺实习,实习任务是制作一个万用表,其实是进行简单的组装而已!刚开始时我并不清楚电子工艺实习到底要做些什么的,以为像以前的金工实习那样这做做那做做。
后来得知是自己做一个万用表,而且做好的作品可以带回去呢。
听起来真的很有趣,做起来应该也挺好玩的吧!就这样,我抱着极大的兴趣和玩的心态开始这次的实习旅途。
第一天上午并不是学制作,而是做一些基本工的练习,练习如何用电烙铁去焊接元件。
电烙铁对我来说并不陌生,我以前在电子协会时用过很多,算得上会用但谈不上是熟练那个,所以我也很认真地对待这练习的机会。
焊接看起来很简单但个中有很多技巧要讲究的,在焊的过程中时间要把握准才行,多了少了都不行!练习时最好边做边想想老师教的动作技巧这样学得比较快一点。
下午的主要任务是了解万用表的大致原理。
说真的,虽然自己是学电子专业的但对很多常用的电子元件还不认识呢。
老师也知道我们常识少,所以从元件识别入手。
这个老师讲课很风趣,经常让我们引进不禁,这样学习气氛比起我们平时上专业课时好多了。
老师讲完原理后,我们就开始把每个元件照着图纸插到PCB板上。
第二天上午,我们要把昨天插好的每个元件焊接上去。
我的PCB 板昨天已经搞好一半多了,所以这天早上不久我就把它焊接完毕啦。
我很高兴,因为我是我们班第一个拿作品去给老师调试的。
调试后发现我的制作有点小问题,但经我细心检查修改后最终成功了!看着自己的制作在电能的催动下指针来回的摆动心里甜甜的,因为这是我的劳动结晶!下午的任务是把收音机的外壳装上去,并且老师教我们写实习报告的细则及注意事项。
这两天的实习就结束了,时间过得真快,真有点不舍得的感觉。
这次实习很有趣很轻松,通过老师的讲解我懂得了收音机的基本原理同时也学到了很多有关电子的专业知识。
在实习过程中不断提高自己的动手能力之余也体会到了实践的乐趣。
因为在实践时往往会遇到很多问题,遇到问题后要细心检查才能发现其中的错误,最后就要想办法去解决这些问题。

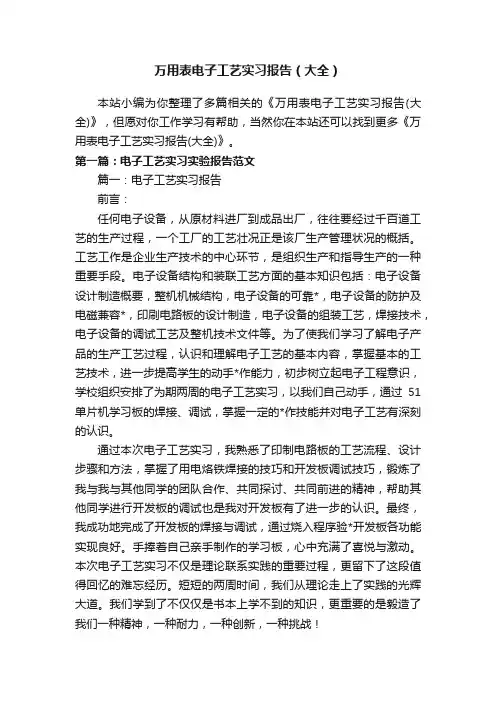

万用表电子工艺实习报告(大全)本站小编为你整理了多篇相关的《万用表电子工艺实习报告(大全)》,但愿对你工作学习有帮助,当然你在本站还可以找到更多《万用表电子工艺实习报告(大全)》。
第一篇:电子工艺实习实验报告范文篇一:电子工艺实习报告前言:任何电子设备,从原材料进厂到成品出厂,往往要经过千百道工艺的生产过程,一个工厂的工艺壮况正是该厂生产管理状况的概括。
工艺工作是企业生产技术的中心环节,是组织生产和指导生产的一种重要手段。
电子设备结构和装联工艺方面的基本知识包括:电子设备设计制造概要,整机机械结构,电子设备的可靠*,电子设备的防护及电磁兼容*,印刷电路板的设计制造,电子设备的组装工艺,焊接技术,电子设备的调试工艺及整机技术文件等。
为了使我们学习了解电子产品的生产工艺过程,认识和理解电子工艺的基本内容,掌握基本的工艺技术,进一步提高学生的动手*作能力,初步树立起电子工程意识,学校组织安排了为期两周的电子工艺实习,以我们自己动手,通过51单片机学习板的焊接、调试,掌握一定的*作技能并对电子工艺有深刻的认识。
通过本次电子工艺实习,我熟悉了印制电路板的工艺流程、设计步骤和方法,掌握了用电烙铁焊接的技巧和开发板调试技巧,锻炼了我与我与其他同学的团队合作、共同探讨、共同前进的精神,帮助其他同学进行开发板的调试也是我对开发板有了进一步的认识。
最终,我成功地完成了开发板的焊接与调试,通过烧入程序验*开发板各功能实现良好。
手捧着自己亲手制作的学习板,心中充满了喜悦与激动。
本次电子工艺实习不仅是理论联系实践的重要过程,更留下了这段值得回忆的难忘经历。
短短的两周时间,我们从理论走上了实践的光辉大道。
我们学到了不仅仅是书本上学不到的知识,更重要的是毅造了我们一种精神,一种耐力,一种创新,一种挑战!一、实习目的1、学习电子产品的生产工艺过程,认识和理解电子工艺的基本内容,掌握基本的工艺技术,进一步提高学生的动手*作能力,初步树立起电子工程意识。

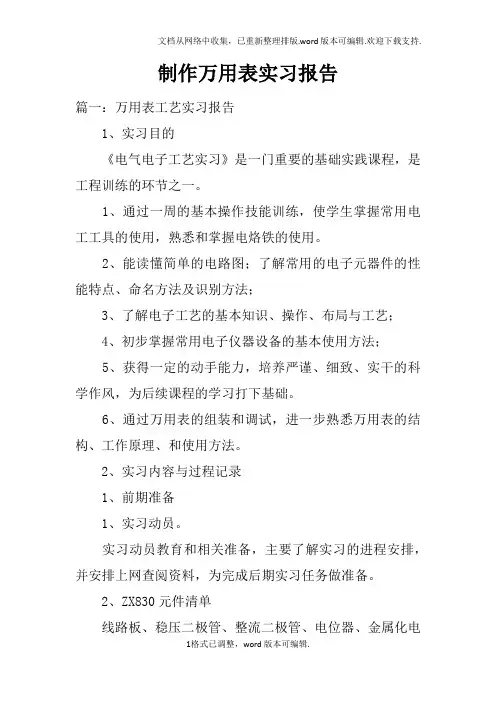

制作万用表实习报告篇一:万用表工艺实习报告1、实习目的《电气电子工艺实习》是一门重要的基础实践课程,是工程训练的环节之一。
1、通过一周的基本操作技能训练,使学生掌握常用电工工具的使用,熟悉和掌握电烙铁的使用。
2、能读懂简单的电路图;了解常用的电子元器件的性能特点、命名方法及识别方法;3、了解电子工艺的基本知识、操作、布局与工艺;4、初步掌握常用电子仪器设备的基本使用方法;5、获得一定的动手能力,培养严谨、细致、实干的科学作风,为后续课程的学习打下基础。
6、通过万用表的组装和调试,进一步熟悉万用表的结构、工作原理、和使用方法。
2、实习内容与过程记录1、前期准备1、实习动员。
实习动员教育和相关准备,主要了解实习的进程安排,并安排上网查阅资料,为完成后期实习任务做准备。
2、ZX830元件清单线路板、稳压二极管、整流二极管、电位器、金属化电容、电解电容......3.ZX830工作原理仪表是我核心是……2.前期准备3.安装过程4.结果分析3、实习心得:分析讨论实习中的收获及存在问题1、主动求学,排除畏难心理在本次实验中,我体会和学到了许多课本里学不到的东西。
平时在课堂里虽然学到了许多的理论知识,但是却十分欠缺实际动手操作能力。
万事开始难,拿到一堆散装的零件时,觉得这是一场工程浩大的事,但是却不知道如何下手,通过老师的指导、请教同学、研读指导书、网上查阅资料等,了解了万用表的工作原理以及安装过程,前期工作准备完后,剩下的就是实际操作。
2.做好准备工作,避免不必要错误由于电阻器比较多,且需要通过五条颜色线进行阻值确定,为了后期焊接方便,我通过运用列表,将相应阻值的电阻进行确定并标注,这个方法让后面的焊接-吗是幸运的,器件未损坏,但是在以后的实际运用中,并不是有这么多可以重来的机会,因此,做好提前准备,保证实验的有条不紊是十分重要的。
3、善于观察,敢于坚持器件微小,并且几乎所有的同学都不是一次性就能成功,还需要后期不断的检查错误与调试,线路板经过不断的拆除与焊接,时不时闻到一股烧焦的味道。

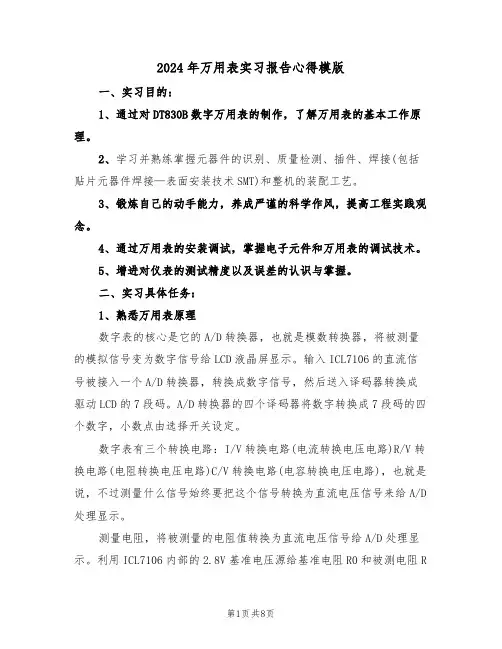

2024年万用表实习报告心得模版一、实习目的:1、通过对DT830B数字万用表的制作,了解万用表的基本工作原理。
2、学习并熟练掌握元器件的识别、质量检测、插件、焊接(包括贴片元器件焊接—表面安装技术SMT)和整机的装配工艺。
3、锻炼自己的动手能力,养成严谨的科学作风,提高工程实践观念。
4、通过万用表的安装调试,掌握电子元件和万用表的调试技术。
5、增进对仪表的测试精度以及误差的认识与掌握。
二、实习具体任务:1、熟悉万用表原理数字表的核心是它的A/D转换器,也就是模数转换器,将被测量的模拟信号变为数字信号给LCD液晶屏显示。
输入ICL7106的直流信号被接入一个A/D转换器,转换成数字信号,然后送入译码器转换成驱动LCD的7段码。
A/D转换器的四个译码器将数字转换成7段码的四个数字,小数点由选择开关设定。
数字表有三个转换电路:I/V转换电路(电流转换电压电路)R/V转换电路(电阻转换电压电路)C/V转换电路(电容转换电压电路),也就是说,不过测量什么信号始终要把这个信号转换为直流电压信号来给A/D 处理显示。
测量电阻,将被测量的电阻值转换为直流电压信号给A/D处理显示。
利用ICL7106内部的2.8V基准电压源给基准电阻R0和被测电阻R提供测试电流。
R0上的压降VR0当做7106的基准电压,被测电阻R上的压降VR作为基本表的输入电压。
测量电流,将被测量的电流值转换为直流电压信号给A/D处理显示。
当被测电流IIN流过分流电阻时可产生电压降,即可实现I/V转换,以此作为200mV基本表的输入电压VIN,利用数字电压表显示出被测电流的大小,再通过量程选择开关扩展成多量程直流数字电流表。
____元器件的清点与测试:1)在焊接前,我们应该前检查我们的万用表的元件清单,清点完后请将材料放回塑料袋,弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
2)首先在万用表的外包装泡沫壳上写出所有电阻的阻值,然后取出普通电阻,根据电阻上的色环来读出每个电阻的阻值,分别将读出来的电阻插到对应电阻的位置上,完成后,用数字万用表分别检测每个电阻的阻值,看是否有电阻读错。
电工万用表实习报告5篇电工万用表实习报告1一、实训目的电工实习是教育中的重要实践教学环节,电工电子实训报告。
它对学生掌握根本的理论知识,运用根本知识,训练根本技能,增强实践能力,对到达职业教育培养目标的要求有着十分重要的意义和作用。
而对于我们即将毕业的学生来说,实习的意义更加重大。
它是我们从学校走向社会工作岗位的一个纽带和桥梁,是我们由学生角色向工人角色转换的训练和检验。
在将来的就业中,动手能力,实践经验等等都是很重要的。
使学生对电气元件及电工技术有一定的感性和理性认识,对电工技术等方面的专业知识做进一步的理解。
同时,通过实习得实际生产知识和安装技能,掌握继电器控制线路及其元件的工作原理,电工技术知识及掌握电子线路的根本原理、根本方法。
掌握通过电路图安装与调试技术。
通过具体的电路图,初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除。
培养学生理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作能力,培养学生团结合作,共同探讨,共同前进,社会实践报告《电工电子实训报告》。
二、实训内容1、电工工具的认识和使用(1)目的要求a.熟悉电工工具的使用;(2)线路图:(略)(3)步骤:a.按图接好导线,并固定在木板上;b.检查线路;c.通入电源,通过开关控制日光灯和灯泡,观察并记录现象;d.切断电源,撤除导线2、兆欧表的使用方法和考前须知:(1)目的要求控制原理,掌握其接线方法;b.通过操作加深对继电器工作原理的理解;c.能够组织复杂的接线。
(2)接线图:(略)原理:需要KM1带电时,按下绿色按钮,KM1通电并自锁,KM1线圈带电,串联在KM2线圈回路的KM1常闭触点断开,保证KM1与KM2线圈不同时带电。
需要KM2线圈带电时,先按红色按钮停止,KM1断开,按下黑色按钮,KM2通电并自锁,KM2线圈带电,串联在KM1回路的KM2常闭触点断开,保证KM2与KM1也不同时带电。
(3)步骤:a.按图连接好导线;b.检查线路,确认无误后通电;c.按顺序,先按绿色按钮,再按下黑色按钮,观察现象;然后按红(资/料来.源,于:gzu521学;习/网]gzu521 色按钮,反过来,先按黑色按钮,再按绿色按钮,观察并记录实验现象;d.切断电源,撤除导线,归还实验仪器。
万用表实习报告一、实习目的本次实习的主要目的是通过实际操作和使用万用表,深入了解其工作原理、功能和测量方法,提高自己的电子测量技能和实践动手能力。
同时,培养自己严谨的科学态度和解决实际问题的能力,为今后从事电子技术相关工作打下坚实的基础。
二、实习要求1、熟悉万用表的基本结构和工作原理。
2、掌握万用表测量电阻、电压、电流等基本参数的方法。
3、能够正确读取和记录测量数据,并对测量结果进行误差分析。
4、了解万用表的使用注意事项,确保测量过程的安全和准确性。
三、实习设备本次实习使用的是指针式万用表和数字式万用表各一台,以及若干电阻、电容、二极管、三极管等电子元件。
四、万用表的基本结构和工作原理1、指针式万用表指针式万用表主要由表头、测量电路和转换开关三部分组成。
表头是万用表的核心部件,它采用磁电式测量机构,能够将测量的电信号转换为指针的偏转角度。
测量电路用于将被测电量转换为适合表头测量的小电流或小电压。
转换开关用于选择不同的测量量程和测量功能。
2、数字式万用表数字式万用表则由数字表头、测量电路和功能转换开关等部分组成。
数字表头采用数字集成电路,将测量的电信号直接转换为数字显示。
测量电路的作用与指针式万用表类似,也是将被测电量进行转换和处理。
功能转换开关用于切换测量项目和量程。
五、万用表的使用方法1、测量电阻(1)选择合适的量程:根据被测电阻的估计值,选择合适的量程。
如果无法估计电阻值,应先选择较大的量程,然后逐渐减小量程,直到测量结果准确为止。
(2)欧姆调零:在测量电阻之前,需要进行欧姆调零。
将表笔短接,调节欧姆调零旋钮,使指针指向零欧姆刻度线。
(3)测量电阻:将表笔分别接触被测电阻的两端,读取指针或数字显示的测量值。
2、测量直流电压(1)选择量程:根据被测电压的大小,选择合适的直流电压量程。
(2)测量电压:将红表笔接被测电压的正极,黑表笔接负极,读取测量值。
3、测量直流电流(1)选择量程:根据被测电流的大小,选择合适的直流电流量程。
附:其实什么都是浮云,你就抄就行了,老师不会怎么看的,这个很全,很强大。
目录1 实验概述 (3)2 万用表原理 (3)3 焊接练习 (6)4 元器件检测 (7)5 万用表焊接 (9)6 200MV及10A调试 (13)7 整机装配 (13)8 万用表检测 (14)9 检测报告 (15)10 学习中总结使用万用表的相关注意事项 (16)11 实验体会 (18)1、实验概述概述:数字万用表是一种能够测试电压,电流,电阻,二极管,三极管,频率等的电子仪表。
数字万用表的组装是为了更好的提高学生的动手能力,识别元器件的能力。
了解数字万用表的工作原理,掌握万用表的焊接,组装与调试。
常用元器件MT-830B数字万用表散装套件,组装工具,万用表,凡士林酒精,电烙铁等。
2、万用表原理2.1 万用表原理图2.2 构成原理(一)数字万用表的构成原理数字万用表是在直流数字电压表的基础上,配以各种功能转换电路组成的多功能测量仪表。
数字万用表最基本的功能是对电流、电压和电阻的测量,其原理框图如图8-15 所示。
常见的功能转换电路还有把二极管正向压降转换为直流电压的变换器,把电容量转换为直流电压的变换器,把晶体管电流放大倍数转换为直流电压的变换器,把频率转换为直流电压的变换器,把温度转换为直流电压的变换器等等。
除此之外,数字万用表还常附加有自动开关电路、报警电路、蜂鸣器电路、保护电路、量程自动切换电路等。
DT830型数字万用表就是在前面讲的由单片ICL7106 构成的直流数字电压表的基础上增加外围功能转换电路构成的,下面我们仅举DT830 型数字万用表的几例转换电路进行说明。
1、数字万用表的直流电压档数字万用表的直流电压档就是一个多量限的直流数字电压如图8-16 所示。
该表共设置五个电压量程:200mV和2、20、200、2000V,有量程选择开关S1控制,其分压比依次为1/1、1/10、1/100、1/1000、1/10000。

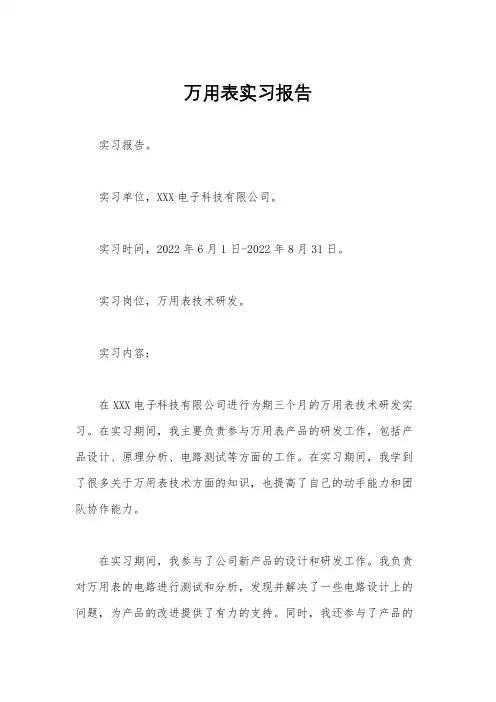

万用表实习报告
实习报告。
实习单位,XXX电子科技有限公司。
实习时间,2022年6月1日-2022年8月31日。
实习岗位,万用表技术研发。
实习内容:
在XXX电子科技有限公司进行为期三个月的万用表技术研发实习。
在实习期间,我主要负责参与万用表产品的研发工作,包括产品设计、原理分析、电路测试等方面的工作。
在实习期间,我学到了很多关于万用表技术方面的知识,也提高了自己的动手能力和团队协作能力。
在实习期间,我参与了公司新产品的设计和研发工作。
我负责对万用表的电路进行测试和分析,发现并解决了一些电路设计上的问题,为产品的改进提供了有力的支持。
同时,我还参与了产品的
原理分析和参数测试工作,为产品的性能优化提供了重要的数据支持。
在实习期间,我还参与了公司举办的技术培训和讨论会,学习
了很多关于万用表技术和行业发展的知识。
我还和其他实习生一起
组成了一个小组,共同完成了一个万用表技术研究项目,取得了一
定的成果。
实习总结:
通过这次实习,我不仅学到了很多关于万用表技术方面的知识,也提高了自己的动手能力和团队协作能力。
在实习期间,我深刻体
会到了团队合作的重要性,也更加明确了自己未来的职业规划。
我
将会继续努力学习,提高自己的专业能力,为将来的工作做好充分
的准备。
感谢公司给予我这次宝贵的实习机会,我会珍惜这次实习
经历,将所学所得运用到未来的工作中。
万用表实习报告实习报告一、实习目的及背景在本次实习中,我主要负责万用表的使用和维护。
作为一种常见的电子测量仪器,万用表主要用于测量电压、电流、电阻等物理量。
本实习旨在通过实践操作,加深对万用表的了解,并熟练掌握其使用方法和注意事项,从而提升自己在实践中的能力。
二、实习过程与心得在实习开始前,我对万用表的原理和结构进行了系统的学习和了解。
万用表通常由电压测量部分、电流测量部分和电阻测量部分组成,通过旋钮可选择不同的测量范围和测量模式。
首先,我在实习导师的指导下,学习了万用表的基本操作方法。
根据实验指导书的要求,我按照正确的步骤连接仪器和电路,确保防错和安全。
接下来,我开始进行电压测量实验。
在实验中,我学会了如何选择合适的测量范围,如何连接电路,如何读取电压值,并记录实验数据。
通过反复练习,我逐渐掌握了仪器的使用技巧和注意事项。
在实验过程中,我还发现了一些实际电路中可能存在的问题,例如接触不良、线路阻抗等,并学会了相应的解决方法。
其次,我进行了电流测量实验。
电流测量相比电压测量更为复杂,需要注意的细节更多。
在实验中,我学会了如何正确选择测量范围、如何打断电路并经过测量等步骤。
通过对电流测量的实践操作,我深入理解了电流的概念和相关计算方法,在优化实验过程中不断提高了测量精度。
最后,我进行了电阻测量实验。
电阻测量是万用表的基本功能之一,也是实习中较为简单的操作之一。
通过对不同电阻的测量实验,我熟悉了电阻的定义和单位,了解了不同类型电阻元件的特点,并学会了如何正确连接仪器和计算测量结果。
实习过程中,我不仅仅是单纯地进行实验操作,还积极与实习导师和同学们交流和讨论。
通过与他们的交流,我拓宽了自己的知识视野,解决了一些实验中遇到的难题。
三、实习总结通过本次实习,我不仅提升了对万用表的实际操作能力,还深入了解了电压、电流和电阻等相关物理概念。
同时,实习过程也让我意识到仪器的正确使用和实验操作的规范性对实验结果的重要性。

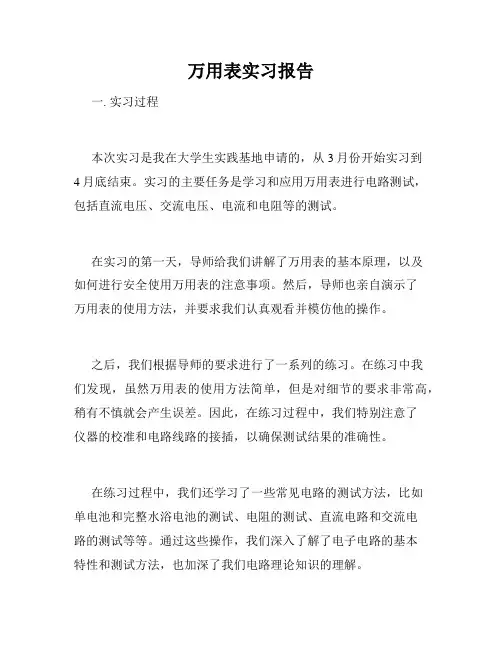

万用表实习报告一. 实习过程本次实习是我在大学生实践基地申请的,从3月份开始实习到4月底结束。

实习的主要任务是学习和应用万用表进行电路测试,包括直流电压、交流电压、电流和电阻等的测试。
在实习的第一天,导师给我们讲解了万用表的基本原理,以及如何进行安全使用万用表的注意事项。
然后,导师也亲自演示了万用表的使用方法,并要求我们认真观看并模仿他的操作。
之后,我们根据导师的要求进行了一系列的练习。
在练习中我们发现,虽然万用表的使用方法简单,但是对细节的要求非常高,稍有不慎就会产生误差。
因此,在练习过程中,我们特别注意了仪器的校准和电路线路的接插,以确保测试结果的准确性。
在练习过程中,我们还学习了一些常见电路的测试方法,比如单电池和完整水浴电池的测试、电阻的测试、直流电路和交流电路的测试等等。
通过这些操作,我们深入了解了电子电路的基本特性和测试方法,也加深了我们电路理论知识的理解。
二. 实践成果通过一个月的实习,我对万用表的使用方法和电路的测试有了更深入的了解,对电子电路的工作原理和测试方法有了更清晰的认识。
在实习期间,我完成了多个电路测试任务,比如测量电路的电池电压和内阻、测试电路的电源电压和电流等等。
通过这些实际操作,我掌握了许多电子仪器操作的细节和技巧,为日后的学习和工作打下了牢固的基础。
同时,我也深感到电路测试这个领域的重要性。
在我们日常生活中,有许多电子设备需要我们进行放电测试,如果我们做的不好,电子设备就会出现问题,影响我们的正常生活和工作。
因此,我们需要时刻保持警觉,认真对待电子测试这个工作,以确保测试结果的准确性和安全性。
三. 总结与建议总之,这次实习让我深入了解了万用表和电子电路的测试方法,使我对电子电路的特性和测试方法有了更深入的理解。
在实践中,我也发掘到了一些电子仪器操作的技巧和细节,从而提高了我的工作效率。
在今后的学习和工作中,我将更加重视电子测试的工作,不断探索电子电路的原理和测试方法,以提高我对电子器件的认识和实战能力。
附:其实什么都是浮云,你就抄就行了,老师不会怎么看的,这个很全,很强大。
目录1 实验概述 (3)2 万用表原理 (3)3 焊接练习 (6)4 元器件检测 (7)5 万用表焊接 (9)6 200MV及10A调试 (13)7 整机装配 (13)8 万用表检测 (14)9 检测报告 (15)10 学习中总结使用万用表的相关注意事项 (16)11 实验体会 (18)1、实验概述概述:数字万用表是一种能够测试电压,电流,电阻,二极管,三极管,频率等的电子仪表。
数字万用表的组装是为了更好的提高学生的动手能力,识别元器件的能力。
了解数字万用表的工作原理,掌握万用表的焊接,组装与调试。
常用元器件MT-830B数字万用表散装套件,组装工具,万用表,凡士林酒精,电烙铁等。
2、万用表原理2.1 万用表原理图2.2 构成原理(一)数字万用表的构成原理数字万用表是在直流数字电压表的基础上,配以各种功能转换电路组成的多功能测量仪表。
数字万用表最基本的功能是对电流、电压和电阻的测量,其原理框图如图8-15 所示。
常见的功能转换电路还有把二极管正向压降转换为直流电压的变换器,把电容量转换为直流电压的变换器,把晶体管电流放大倍数转换为直流电压的变换器,把频率转换为直流电压的变换器,把温度转换为直流电压的变换器等等。
除此之外,数字万用表还常附加有自动开关电路、报警电路、蜂鸣器电路、保护电路、量程自动切换电路等。
DT830型数字万用表就是在前面讲的由单片ICL7106 构成的直流数字电压表的基础上增加外围功能转换电路构成的,下面我们仅举DT830 型数字万用表的几例转换电路进行说明。
1、数字万用表的直流电压档数字万用表的直流电压档就是一个多量限的直流数字电压如图8-16 所示。
该表共设置五个电压量程:200mV和2、20、200、2000V,有量程选择开关S1控制,其分压比依次为1/1、1/10、1/100、1/1000、1/10000。
只要吸取合适的档,就可以把0~200mV的电压,再利用基本表就是前面讲过的单片7106 构成的直流数字电压表。
2、数字万用表的直流电流档DT830 型万用表的直流档分为五个量程,其电路原理如图8-17 所示。
电阻R6 ~R10 是分流电阻,当被测电流经分流电阻时产生压降以此作为基本表的输入直流电压。
在各档满量程时,基本输入端得到200mV的输入电压。
DT830 型数字万用表的基本表(直流电压表)采用7106A/D转换芯片,该芯片第一脚有2.8V的基准电压输出,可作为基准电压源供电阻测量使用。
电阻测量原理是利用被测电阻和基准电阻串联后接在基准电压源上,被测电阻上的压降作为基本表的电压输入端,通过选择开关改变基准电阻的大小,就可以实现多量程电阻测量,其原理接线如图8-18 所示。
图中Rx是被测电阻,R1~R6是基准电阻。
普通数字万用表是指采用分立电路来实现万用表的功能,它的主要特点是:实现的功能少、内部电路复杂、测量精度较差和耗电量大等。
普通万用表能实现的功能有:测量交直流电压、测量交直流电流和测量电阻。
有些普通万用表也可以测量二极管和三极管的放大倍数。
普通数字万用表内部电路主要包括:直流数字电压表、交流-直流转换电路、电流-电压转换电路、电阻-电压转换电路、电源供电电路和显示驱动电路。
普通数字万用表的核心在于直流数字电压表,它由阻容滤波器、前置放大电路和模数转换电路组成。
普通数字万用表的基本工作原理是检测的信号经万用表的表笔接入万用表,信号进行阻容滤波和前置放大,然后万用表根据用户选择的相应档位进行相应的信号转换、再将模拟信号转换成数字信号,最后将数值经显示驱动电路输出在显示屏幕上。
3、焊接练习1电烙铁是手工施焊的主要工具,选择合适的电烙铁并正确使用是保证焊接质量的基础。
这次焊接选用内热式电铬铁,采用握笔法。
(用正握法,如以上用反握法)2 首次使用电烙铁时,插上电源插头,电烙铁温度上升的同时,首先在烙铁头上加焊锡。
在使用过程中,由于电烙铁温度很高,达300度以上,长时间加热,会使焊锡融化,挥发,在烙铁头上留下污垢,影响焊接使用,使用小铲刀,将烙铁头上擦拭干净,再往烙铁头上加焊锡。
3 加热焊件:烙铁头加热焊接部位,使连接点的温度加热到焊接需要的温度。
加热时烙铁头和链接点要有一定角度,并注意加热整个焊接部位。
4 送入焊料:当加热到一定温度后,即可在烙铁头和焊接点的结合部位加上适当的焊料,焊锡融化后用电烙铁将焊锡移动一个距离,一以保证覆盖整个焊接部位。
5冷却焊点:当焊完焊点后,焊点要自然冷却,严禁使用强制冷却的方法。
在焊料凝固的过程中,连接点不应受到任何外力的影响而改变位置。
焊锡在焊接面上扩散达到预期范围后立即拿开焊锡丝并移开电烙铁。
要求:(1) 电烙铁拿开时轻轻旋转一下可保持焊点适当的焊料。
(2) 焊锡凝固前不要移动或振动焊件。
(3) 焊锡量要适中。
(4) 不要用过量的助焊剂。
6 清理焊面:首先检查有无漏焊,错焊,虚焊和假焊,对残留在焊点周围的痕迹,油垢和灰尘进行清洁。
7 焊接导线:这次导线焊在片状焊件上(扬声器,耳机、插座、电池接线片)。
为使导线焊牢,将导线插入焊片孔内绕上一、二圈再焊,不应搭焊4、元器件检测DT-830B数字万用表散装套件本实验采用的电阻是四环和五环色环电阻,第一环:第一位有效数字,第二环:第二位有效数字,第三环:应乘倍率,第四环:精度。
电阻值色标数:黑(0)棕(1)红(2)橙(3)黄(4)绿(5)蓝(6)紫(7)灰(8)白(9)金(5%)银(10%)棕(1%)线路板、二极管、电位器、金属化电容、电解电容、瓷片电容、井字架、电源线、电池弹片、晶体管插座、保险丝架、导电胶、保险丝、液晶显示器片、康铜丝、自攻螺丝、外壳、钢珠、齿轮弹簧、接触片“V”、功能版、测试表笔、说明书、9v叠层电池、功能旋钮。
(详见DT830B清单)测试元器件,,结果如表1-1所示:1.1.1组装工具镊子、电烙铁、焊料、螺丝刀、标准万用表。
图号型号示意图档位正测反测材料好坏1.V 硅好1 1N40070.562V25、万用表焊接1检查器件检查各个元器件是否完好,包括电阻、电容、二极管、三极管、电感、扬声器以及耳机等的测试,对其进行质量判别,对二极管和三极管还要进行引脚的判别,为装配收音机做好准备。
2 焊接采用焊接技术按照图纸将各个元件焊接到焊板相应的位置,并时刻按照焊接的要求来进行各部分的操作。
3检查焊点焊接完成后检查各个焊点,要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。
要求同类元件高度一致。
要求电阻、电容、管子焊接高度不得高于中周。
接线准确。
.4元件焊接:说明:好的焊接方法是安装DT830B型数字万用表套件最重要的因素,合适的电烙铁也十分重要。
本指导说明书推荐一个小的圆锥头型25-40瓦的电烙铁。
随时保持烙铁头的清洁和镀锡。
安全操作规程:·焊接时注意防护眼睛·电烙铁需放置在方便操作的固定地方。
·不要将焊锡放入口中。
焊锡中含铅和有毒物质。
手工焊接后须洗干净双手。
·确信焊接现场有足够的通风。
下列所有的安装步骤,在没有特别指明的情况下,元件必须从线路板正面装入。
线路板上的元件符号图指出了每个元件的位置和方向,根据元件符号的指示,按正确的方向将元件脚插入线路板的焊盘中,在线路板的另一面将元件脚焊接在焊盘上。
①堆焊:这种情况主要是由于焊接不熟练造成的,表现在焊点看上去象一个丸子,根本原因是焊料加的太多,这往往是由于元件的引线不能浸润、温度不适等原因间接造成的。
堆焊很容易引起相邻焊点短路、虚焊等,是属于比较容易发现的焊接缺陷。
②空洞:主要由于焊盘的插线孔太大,导致焊料没有足够的凝结力来填满整个插线,在焊接时表现在加多少焊料都没法形成完整的焊点,但多余的焊料却流到插的背面去了。
但焊盘由于氧化等原因导致浸润性能不良的时候也会出现这种情况。
③桥接:是指焊料将印制电路板的铜箔连接起来的现象,桥接容易造成短路,这种情况往往是在焊点密集的地方发生。
细小的桥接很难发现,只有在电气性能测试时才有可能发现,危害比较大,在焊接时应特别注意。
④浮焊:是指焊料与焊盘的结合不紧密,向是浮在焊盘上一样,表现在这种焊点表面不光滑,有白色颗粒。
造成浮焊的原因可能是焊接时间过短没法使得焊接中的焊剂挥发完全,也可能是使用得焊料不纯,所以在重焊时,最好把原来的焊料除掉。
⑤焊点拉尖:这种情况发生时,焊点的形状如同石钟,焊料过量、焊接时间过长、烙铁离开焊点的方向不对都可能造成这种情况。
这在高压电路中可能造成打火现象。
3.6、焊点拆除在电路的调试和检修中,常需要对电路中的一些元器件、连线等进行拆除,称为拆焊。
印制线路板焊点焊件的拆除1、分点拆除法对于电阻、电容等只有两个焊点的元器件,可先用烙铁加热一点,同时用镊子将引脚拉出来,然后用同样的方法拆除另外一点,即可拆下待拆焊件。
2、集中拆焊法对于集成电路、波段开关等多引脚元器件的拆除,应采用专用的一些工具来进行。
①用合适的医用空心针头拆焊。
将医用空心针头锉平,作为拆焊工具。
方法是:一边用烙铁熔化焊点,一边把针头套在被焊的元器件引线上,直至焊点熔化后,将针头迅速插入印制电路板的内,使元器件的引脚与印制板的焊盘脱开。
如右图5- 1-7 所示。
②用吸锡器进行拆焊。
将被拆焊点加热使焊料熔化,把吸锡器的吸嘴对准熔化的锡料,然后放松吸锡器,焊料就被吸进吸锡器内。
如右图5- 1-8 所示。
③用铜编织线进行拆焊。
将铜编织线的部分吃上松香焊剂,然后放在将要拆焊的焊点上,再把电烙铁放在铜编织线上加热焊点,待焊点上的焊锡熔化后,就被铜编织线吸去。
如焊点上焊料一次未吸完,则可进行第二次、第三次,直至吸完。
如右图5- 1-9 所示。
3、间断加热法拆焊法对于中频变压器、线圈等多引脚且塑料骨的元器件,可先用电烙铁加热,尽量去除焊点焊料,再用空心针头或镊子挑开焊盘与引脚间的残留焊料,然后用烙铁头对引脚的个别焊点加热,趁焊料熔化时拔下元器件。
3.7、焊接训练1、在PCB 上进行通安装的焊接练习要求:将单芯线保留绝缘皮,当作普通元器件处理(剥皮、成型、上锡、安装、焊接)2 、拆焊练习要求:焊盘不得剥落,焊接时间短,单人操作。
4.4.2安装(1)安装电阻、电容、二极管等。
电阻、二极管等安装时,如果安装距>8mm(例丝印图画“—”或电阻符号)一般可卧式安装,如果孔距<5mm 、应立式安装(板上其它电阻、丝印图画“○”)。
一般片状电容亦采用立式安装。
PCB元件面上丝印图相应符号参见图2(2 )一般1/4W以下卧式安装电阻可贴板安装,立装电阻和电容元件与PCB 距离一般为0~3mm 。
(3 )安装电位器、三极管插座。
注意安装方向:三极管插座装在A 面而且应使定位凸点与外壳对准、在B面焊接。
