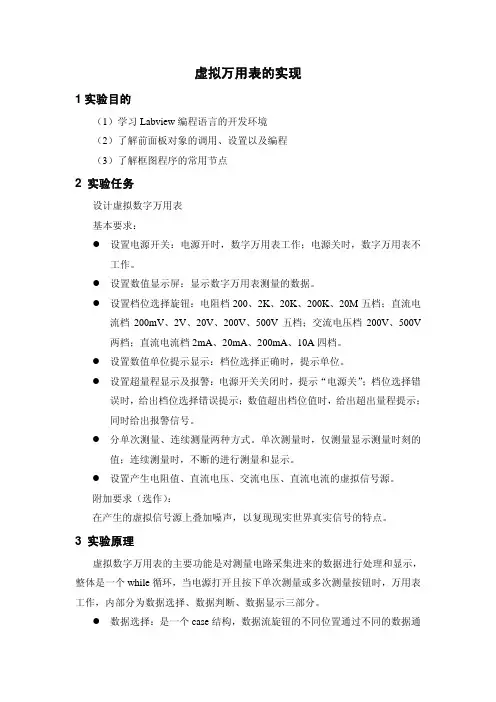

虚拟万用表的实现1实验目的（1）学习Labview编程语言的开发环境（2）了解前面板对象的调用、设置以及编程（3）了解框图程序的常用节点2 实验任务设计虚拟数字万用表基本要求：z设置电源开关：电源开时，数字万用表工作；电源关时，数字万用表不工作。
z设置数值显示屏：显示数字万用表测量的数据。
z设置档位选择旋钮：电阻档200、2K、20K、200K、20M五档；直流电流档200mV、2V、20V、200V、500V五档；交流电压档200V、500V两档；直流电流档2mA、20mA、200mA、10A四档。
z设置数值单位提示显示：档位选择正确时，提示单位。
z设置超量程显示及报警：电源开关关闭时，提示“电源关”；档位选择错误时，给出档位选择错误提示；数值超出档位值时，给出超出量程提示；同时给出报警信号。
z分单次测量、连续测量两种方式。
单次测量时，仅测量显示测量时刻的值；连续测量时，不断的进行测量和显示。
z设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。
附加要求（选作）：在产生的虚拟信号源上叠加噪声，以复现现实世界真实信号的特点。
3 实验原理虚拟数字万用表的主要功能是对测量电路采集进来的数据进行处理和显示，整体是一个while循环，当电源打开且按下单次测量或多次测量按钮时，万用表工作，内部分为数据选择、数据判断、数据显示三部分。
z数据选择：是一个case结构，数据流旋钮的不同位置通过不同的数据通道。
z数据判断：由两个case结构嵌套而成，外层的case针对不同的档位判断是否超出量程；内层的case当数值在范围内时开通数据通道，反之关闭数据通道，给出错误提示。
z数据显示：由一个字符串显示变量、一个布尔显示变量、一个双精度浮点显示变量组成。
4 实验步骤4.1前面板设计图1是前面板的总体视图，分为信号源和数字万用表两个显示区。
图1 虚拟万用表前面板视图1、完成信号源的设计采用前面板“转盘”控件，在其上点击鼠标右键，选择“属性”——“外观”，通过修改标签，可以设置该控件的名称；选择“标尺”，设置“刻度范围”，可以设置该控件的数据范围，最终达到图1的显示效果。
基于labview的课课程设计一、教学目标本课程的教学目标是使学生掌握基于LabVIEW的实验设计和数据分析方法，培养学生的实验技能和科学探究能力。
具体目标如下：1.知识目标：学生能够理解LabVIEW的基本概念和操作方法，掌握虚拟仪器的设计原理和实现方法。
2.技能目标：学生能够运用LabVIEW设计简单的虚拟仪器，进行数据采集和分析，解决实际问题。
3.情感态度价值观目标：学生通过课程学习，培养对科学实验的兴趣和热情，增强创新意识和团队合作精神。
二、教学内容本课程的教学内容主要包括LabVIEW的基本概念、操作方法、虚拟仪器设计原理和数据分析方法。
具体安排如下：1.第一章：LabVIEW简介，介绍LabVIEW的发展历程、基本功能和应用领域。
2.第二章：LabVIEW基本操作，讲解LabVIEW的界面布局、编程环境和数据类型。
3.第三章：虚拟仪器设计，讲解虚拟仪器的概念、设计方法和实现步骤。
4.第四章：数据采集与分析，讲解数据采集原理、数据处理方法和图像显示技术。
5.第五章：实验与实践，进行实际操作练习，让学生掌握 LabVIEW 设计和数据分析方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：讲解LabVIEW的基本概念、操作方法和虚拟仪器设计原理。
2.案例分析法：分析实际案例，让学生了解LabVIEW在各个领域的应用。
3.实验法：让学生动手实践，掌握LabVIEW操作和数据分析技巧。
4.讨论法：学生进行小组讨论，培养学生的创新思维和团队合作精神。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用《LabVIEW教程》作为主讲教材，系统介绍LabVIEW的基本概念和操作方法。
2.参考书：提供《LabVIEW编程实践》等参考书籍，供学生深入学习。
3.多媒体资料：制作课件、视频教程等多媒体资料，帮助学生更好地理解课程内容。
基于labview的课程设计一、教学目标本课程旨在通过LabVIEW软件的使用，让学生掌握数据采集、信号处理和仪器控制等方面的知识，培养学生具备实际操作能力和创新思维。
具体目标如下：1.知识目标：（1）了解LabVIEW软件的基本功能和操作界面。
（2）掌握LabVIEW中的数据采集、信号处理和仪器控制等基本原理。
（3）熟悉LabVIEW编程技巧，能够编写简单的程序。
2.技能目标：（1）能够熟练操作LabVIEW软件，进行数据采集和信号处理。
（2）能够运用LabVIEW实现简单的仪器控制功能。
（3）能够独立完成LabVIEW程序的编写和调试。
3.情感态度价值观目标：（1）培养学生对科学实验的兴趣和热情。
（2）培养学生团队合作精神，提高学生解决实际问题的能力。
（3）培养学生具备创新意识，激发学生探索科学奥秘的欲望。
二、教学内容本课程的教学内容主要包括LabVIEW软件的基本操作、数据采集、信号处理和仪器控制等方面的知识。
具体安排如下：bVIEW软件的基本操作：包括软件的安装、界面认识、基本功能介绍等。
2.数据采集：包括虚拟仪器的创建、数据采集原理、数据处理方法等。
3.信号处理：包括信号发生器、波形显示、信号分析等。
4.仪器控制：包括控制原理、通信接口、控制系统设计等。
三、教学方法本课程采用讲授法、实验法、讨论法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：用于向学生传授LabVIEW软件的基本原理和操作方法。
2.实验法：让学生亲自动手操作LabVIEW软件，进行数据采集和信号处理，培养实际操作能力。
3.讨论法：分组讨论实验结果，引导学生思考和解决问题，提高学生的创新思维。
四、教学资源1.教材：选用《LabVIEW编程与应用》作为主要教材，为学生提供系统性的知识学习。
2.实验设备：配备计算机、LabVIEW软件、数据采集设备等，为学生提供实践操作的机会。
3.多媒体资料：制作课件、视频等资料，丰富教学手段，提高学生的学习兴趣。
![基于LabVIEW的虚拟万用表设计[设计、开题、综述]](https://img.taocdn.com/s1/m/7a257c4b647d27284a735114.png)

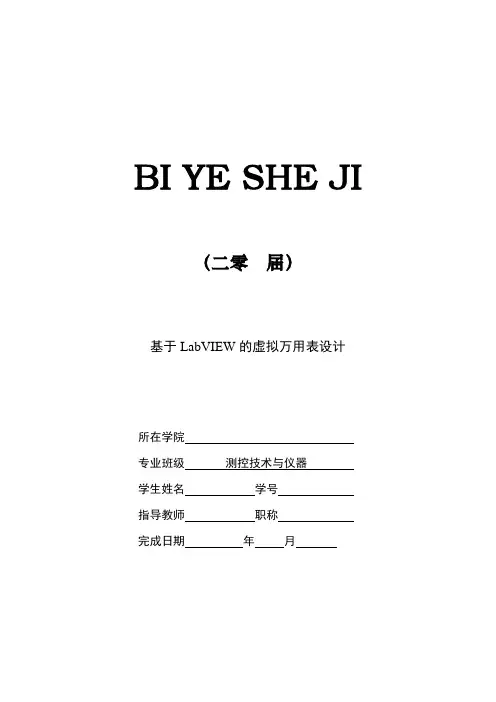

BI YE SHE JI（二零届）基于LabVIEW的虚拟万用表设计所在学院专业班级测控技术与仪器学生姓名学号指导教师职称完成日期年月摘要随着虚拟仪器技术的广泛应用与计算机软硬件的迅速升级发展，测量仪器日益向多功能、高精度、集成化的方向发展。
数字万用表作为一种常用的测试工具，具有准确度与分辨力高、过载能力强、抗干扰性能好、体积小、重量轻等优点。
但是，由于数字万用表是通过断续的方式进行测量与显示的，因此不便于观察被测量的连续变化过程及其变化趋势，测量数据也无法保存与导出，使用具有一定的局限性。
本设计利用虚拟仪器技术、以美国NI公司的LabVIEW为软件开发平台，设计一款“虚拟数字万用表”，既可以实现“真实”数字万用表中的交直流电压与电流测量、电阻测量、二极管检测的功能，又具有编程灵活、使用方便、成本低廉的优点。
实验证明，本设计使用简便、灵活，人机界面友好，实现了所要求的检测功能。
关键词：虚拟仪器，LabVIEW，虚拟万用表Design of a Virtual Multimeter Based on LabVIEWAbstractAlong with the wide application of virtual instrument technologies and quick development of computer software and hardware, measuring instruments are developing in a trend with more functions, higher precision and integration degree.Digital multimeter is a kind of common testing tools, which has advantages such as high accuracy and resolution, big overload capacity, good anti-interference performance, small volume and light weight. However, because digital multimeter works in a discontinuous way, it is not so convenient to observe a continuous measurand and its changing trend. Also, it is impossible to save and export the measuring result. There are some limitations in the application of digital multimeter.This design, a ‘virtual digital multimeter’, utilizes LabVIEW software as the development platform. The ‘virtual’ digital multimeter has the almost same functions with the ‘real’one, such as DC/AC voltage and current measurement, resistance measurement and diode judgment. At the same time, the ‘virtual’one has its own advantages such as programming flexibility, easy to use and low cost. Experiment results show that this design is simple, flexible and with friendly man-machine interface, all the required functions are realized..Keywords: Virtual Instrument, LabVIEW, Virtual Multimeter目录摘要........................................................................................................................ I II Abstract........................................................................................................................ I V 1 绪论. (1)1.1 课题的来源 (1)1.2 课题的意义 (1)1.3 虚拟仪器国内外发展现状及其发展方向 (2)1.3.1 国外的研究现状 (2)1.3.2 国内的研究现状 (2)1.3.3 虚拟仪器的发展方向 (3)1.4 课题研究的主要内容 (3)2 虚拟万用表的软、硬件介绍 (4)2.1软件介绍 (4)2.1.1 概述 (4)2.1.2 LabVIEW的优势 (4)2.1.3 LabVIEW的构成 (5)2.1.4 LabVIEW的设计方法 (7)2.2 硬件介绍 (8)3 虚拟万用表的设计 (10)3.1 虚拟万用表的功能要求 (10)3.2 虚拟万用表的软件设计 (10)3.2.1 采集设置 (11)3.2.2 前面板设计 (14)3.2.3 程序框图 (16)3.2.4 整体程序 (20)3.2.5 前面板装饰 (21)3.3 虚拟万用表的硬件连接 (22)3.3.1 NI ELVIS II+与PC连接 (22)3.3.2 NI ELVIS II+电路连接 (23)4 虚拟万用表的运行及其结果 (25)４.１二极管测量 (25)４.2 交直流电流测量 (26)４.3 电阻测量 (27)４.4 交直流电压测量 (27)结论 (29)参考文献 (30)致谢 (31)附录 (32)附录图1 前面板 (32)附录图2 整体程序框图 (33)附录图3 电源程序框图 (33)附录图4 二极管程序框图 (33)附录图5 交流电流程序框图 (34)附录图6 直流电流程序框图 (34)附录图7 电阻程序框图 (35)附录图8 直流电压程序框图 (36)附录图9 交流电压程序框图 (36)附录图10 显示屏程序框图 (37)1 绪论1.1 课题的来源实验操作在整个学习过程中有着不可或缺的重要地位。

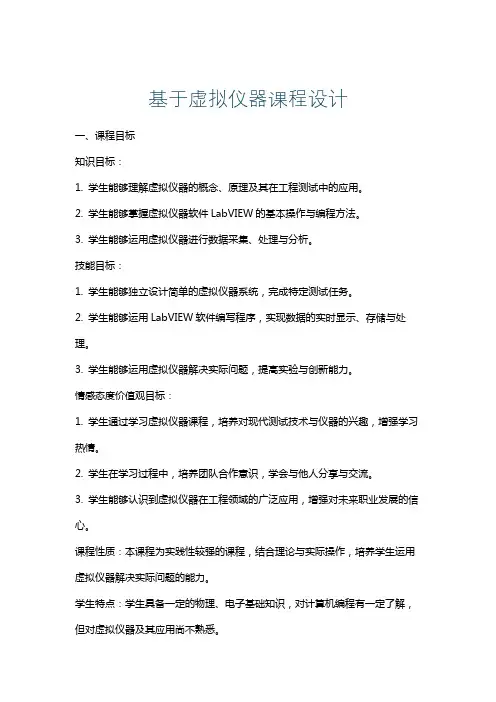

基于虚拟仪器课程设计一、课程目标知识目标：1. 学生能够理解虚拟仪器的概念、原理及其在工程测试中的应用。
2. 学生能够掌握虚拟仪器软件LabVIEW的基本操作与编程方法。
3. 学生能够运用虚拟仪器进行数据采集、处理与分析。
技能目标：1. 学生能够独立设计简单的虚拟仪器系统，完成特定测试任务。
2. 学生能够运用LabVIEW软件编写程序，实现数据的实时显示、存储与处理。
3. 学生能够运用虚拟仪器解决实际问题，提高实验与创新能力。
情感态度价值观目标：1. 学生通过学习虚拟仪器课程，培养对现代测试技术与仪器的兴趣，增强学习热情。
2. 学生在学习过程中，培养团队合作意识，学会与他人分享与交流。
3. 学生能够认识到虚拟仪器在工程领域的广泛应用，增强对未来职业发展的信心。
课程性质：本课程为实践性较强的课程，结合理论与实际操作，培养学生运用虚拟仪器解决实际问题的能力。
学生特点：学生具备一定的物理、电子基础知识，对计算机编程有一定了解，但对虚拟仪器及其应用尚不熟悉。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的实践操作能力。
在教学过程中，注重培养学生的创新意识与团队协作精神。
通过课程学习，使学生能够掌握虚拟仪器的基本知识，具备实际应用能力。
二、教学内容本章节教学内容主要包括以下三个方面：1. 虚拟仪器基本原理- 虚拟仪器的定义、分类及其发展历程。
- 虚拟仪器的基本构成、工作原理及其与传统仪器的区别。
2. LabVIEW软件操作与编程- LabVIEW软件的安装与界面认识。
- 基本编程元素：节点、线、结构、函数等。
- 数据类型、数据结构及其在LabVIEW中的应用。
- 简单的程序编写、调试与优化。
3. 虚拟仪器应用实例- 数据采集、处理与分析的基本方法。
- 常见虚拟仪器系统设计案例分析。
- 结合实际项目，进行虚拟仪器设计、编程与调试。
教学安排与进度：第一周：虚拟仪器基本原理学习。
labview虚拟仪器课程设计一、课程目标知识目标：1. 学生能理解LabVIEW虚拟仪器的概念，掌握其基本组成和原理。
2. 学生能掌握LabVIEW编程的基本语法和操作，如数据类型、结构控制、循环等。
3. 学生能运用LabVIEW完成简单的数据采集、处理和显示功能。
技能目标：1. 学生能独立安装和配置LabVIEW环境，进行基本操作。
2. 学生能运用LabVIEW设计简单的虚拟仪器，实现特定功能。
3. 学生能通过LabVIEW编程解决实际问题，提高实践操作能力。
情感态度价值观目标：1. 学生培养对虚拟仪器的兴趣，激发学习热情，增强自主学习能力。
2. 学生通过团队协作，培养沟通、合作能力和解决问题的能力。
3. 学生认识到虚拟仪器在现代科技领域的重要作用，增强对科技创新的热情。
课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握虚拟仪器的原理和应用。
学生特点：学生具备一定的计算机操作基础，对编程有一定了解，但对虚拟仪器了解较少。
教学要求：教师需注重理论与实践相结合，引导学生主动参与，关注学生个体差异，提供个性化指导。
通过课程学习，使学生能够达到上述课程目标，并具备实际应用能力。
二、教学内容1. 虚拟仪器概述- 了解虚拟仪器的定义、特点及应用领域。
- 熟悉LabVIEW软件的界面和基本操作。
2. LabVIEW编程基础- 学习数据类型、控件、函数和簇的使用。
- 掌握结构控制（如顺序结构、循环结构）和条件控制（如条件结构、事件结构）。
3. 数据采集与处理- 学习数据采集卡的使用和配置。
- 掌握数据采集、信号处理和数据显示的基本方法。
4. 虚拟仪器设计实例- 分析并设计简单的虚拟仪器，如温度计、示波器等。
- 学习使用图表、波形图等控件进行数据展示。
5. 综合应用与拓展- 结合实际需求，设计具有一定功能的虚拟仪器系统。
- 了解LabVIEW在物联网、自动化测试等领域的应用。
教学内容依据课程目标进行科学性和系统性的组织，涵盖虚拟仪器的基本概念、编程基础、数据采集与处理以及实际应用。

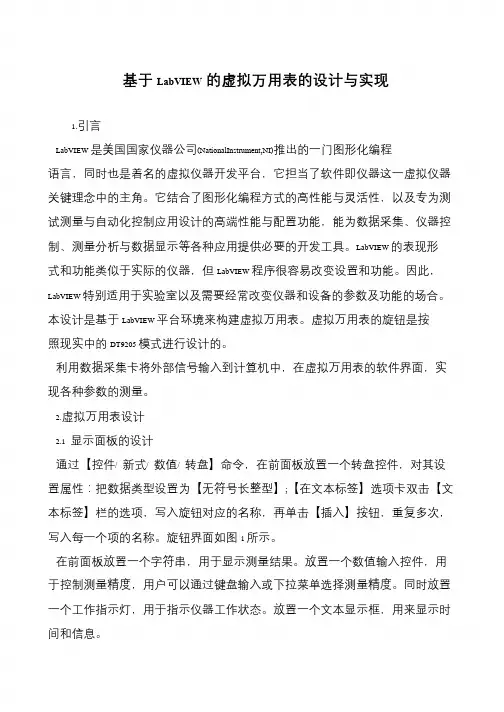

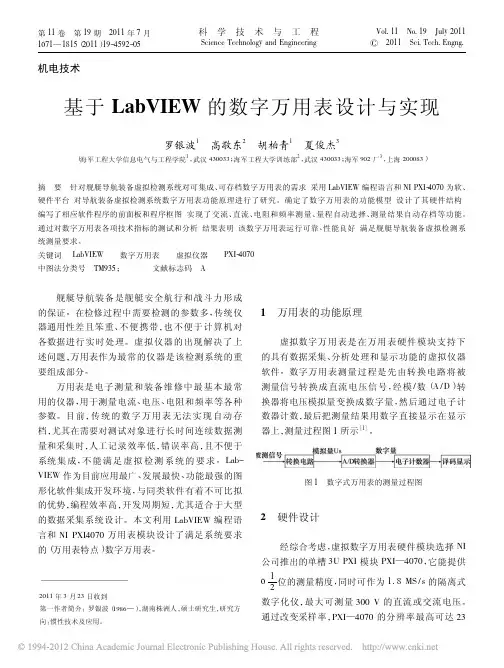

基于LabVIEW的虚拟万用表的设计与实现
1.引言
LabVIEW 是美国国家仪器公司(NationalInstrument,NI)推出的一门图形化编程语言，同时也是着名的虚拟仪器开发平台，它担当了软件即仪器这一虚拟仪器
关键理念中的主角。
它结合了图形化编程方式的高性能与灵活性，以及专为测
试测量与自动化控制应用设计的高端性能与配置功能，能为数据采集、仪器控制、测量分析与数据显示等各种应用提供必要的开发工具。
LabVIEW 的表现形式和功能类似于实际的仪器，但LabVIEW 程序很容易改变设置和功能。
因此，LabVIEW 特别适用于实验室以及需要经常改变仪器和设备的参数及功能的场合。
本设计是基于LabVIEW 平台环境来构建虚拟万用表。
虚拟万用表的旋钮是按
照现实中的DT9205 模式进行设计的。
利用数据采集卡将外部信号输入到计算机中，在虚拟万用表的软件界面，实
现各种参数的测量。
2.虚拟万用表设计
2.1 显示面板的设计
通过【控件/ 新式/ 数值/ 转盘】命令，在前面板放置一个转盘控件，对其设置属性：把数据类型设置为【无符号长整型】;【在文本标签】选项卡双击【文
本标签】栏的选项，写入旋钮对应的名称，再单击【插入】按钮，重复多次，
写入每一个项的名称。
旋钮界面如图1 所示。
在前面板放置一个字符串，用于显示测量结果。
放置一个数值输入控件，用
于控制测量精度，用户可以通过键盘输入或下拉菜单选择测量精度。
同时放置
一个工作指示灯，用于指示仪器工作状态。
放置一个文本显示框，用来显示时
间和信息。
虚拟万用表的实现1实验目的（1）学习Labview编程语言的开发环境（2）了解前面板对象的调用、设置以及编程（3）了解框图程序的常用节点2 实验任务设计虚拟数字万用表基本要求：z设置电源开关：电源开时，数字万用表工作；电源关时，数字万用表不工作。
z设置数值显示屏：显示数字万用表测量的数据。
z设置档位选择旋钮：电阻档200、2K、20K、200K、20M五档；直流电流档200mV、2V、20V、200V、500V五档；交流电压档200V、500V两档；直流电流档2mA、20mA、200mA、10A四档。
z设置数值单位提示显示：档位选择正确时，提示单位。
z设置超量程显示及报警：电源开关关闭时，提示“电源关”；档位选择错误时，给出档位选择错误提示；数值超出档位值时，给出超出量程提示；同时给出报警信号。
z分单次测量、连续测量两种方式。
单次测量时，仅测量显示测量时刻的值；连续测量时，不断的进行测量和显示。
z设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。
附加要求（选作）：在产生的虚拟信号源上叠加噪声，以复现现实世界真实信号的特点。
3 实验原理虚拟数字万用表的主要功能是对测量电路采集进来的数据进行处理和显示，整体是一个while循环，当电源打开且按下单次测量或多次测量按钮时，万用表工作，内部分为数据选择、数据判断、数据显示三部分。
z数据选择：是一个case结构，数据流旋钮的不同位置通过不同的数据通道。
z数据判断：由两个case结构嵌套而成，外层的case针对不同的档位判断是否超出量程；内层的case当数值在范围内时开通数据通道，反之关闭数据通道，给出错误提示。
z数据显示：由一个字符串显示变量、一个布尔显示变量、一个双精度浮点显示变量组成。
4 实验步骤4.1前面板设计图1是前面板的总体视图，分为信号源和数字万用表两个显示区。
图1 虚拟万用表前面板视图1、完成信号源的设计采用前面板“转盘”控件，在其上点击鼠标右键，选择“属性”——“外观”，通过修改标签，可以设置该控件的名称；选择“标尺”，设置“刻度范围”，可以设置该控件的数据范围，最终达到图1的显示效果。

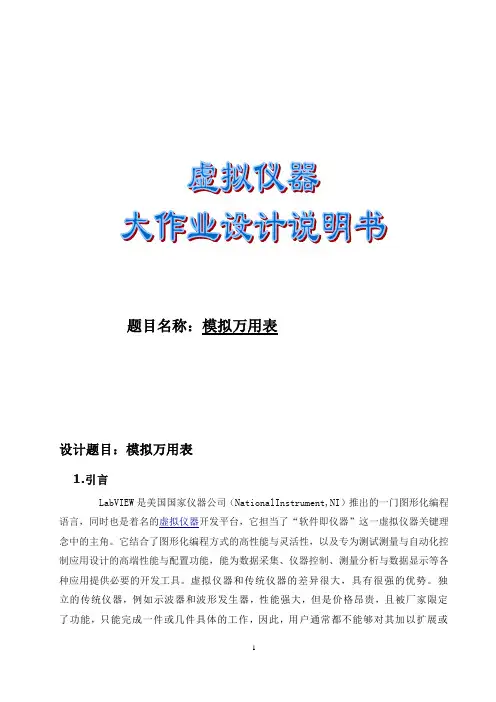

题目名称：模拟万用表设计题目：模拟万用表1.引言LabVIEW是美国国家仪器公司（NationalInstrument,NI）推出的一门图形化编程念中的主角。
