悬挂链移动曝气器的技术参数

德国百乐克工艺介绍一悬挂链移动曝气系统简介悬挂链曝气技术又称百乐克技术（Biolak），其区别于其他曝气技术的显著特征为：输气（配气）管道悬浮于水面（称为浮管），曝气器与池底无任何接触，依靠悬挂链悬浮于水中，可以自由移动；该技术对曝气池的结构要求很低，可以采用土池结构，也可以利用现有坑塘和自然水系，因此极大降低了污水处理的工程投资；曝气器损坏时，可以在不停水、不停止供气的情况下乘小船将其捞出水面维修和更换。

悬挂链移动曝气器照片目前，该技术已经广泛应用于德国、芬兰、意大利、希腊等欧共体国家以及加拿大、美国、墨西哥、巴西、印尼、柬埔寨、中国等国家和地区。

我国属于发展中国家，政府和企业资金有限，该技术非常适合我国国情，因此近年来该技术在我国获得了快速发展，在某些地区形成了联片发展的盛况。

二悬挂链移动曝气系统的工艺流程及工艺特点1工艺流程2 工艺特点2.1 波浪式多级A/O工艺悬挂链移动曝气技术是在构筑物中实现多级A/O工艺，也就是A/O/A/O/A/O……工艺。

在运行中，连续开启关闭输配气浮管端的阀门(或通过悬挂链移动曝气器缓慢移动)，人为造成停气-曝气-……停气-曝气-……多级“波浪”区域，构筑物中也就形成连续的缺氧-好氧-……缺氧-好氧-……区域。

这样，污水在经过构筑物时，连续经过缺氧-好氧-……缺氧-好氧-……区域。

每经过一组停气-曝气区域，也就是经历了一个A/O工艺周期，完成了一次A/O工艺处理，处理效率是依次累加的，对污染物有很高的处理效率：E总=1－（1－E）nE总－污染物总处理效率E－每个A/O周期污染物处理效率n－A/O工艺周期的个数2.2低负荷活性污泥工艺悬挂链移动曝气工艺采用低污泥负荷，一般情况下采用0.05～0.3kgBOD5/kgMLSS·d，在纬度较高地区采用0.02～0.1kgBOD5/kgMLSS·d；停留时间为12～48小时。

低污泥负荷与长停留时间使得废水中的污染物被彻底吸收（分解）了，所含有机物被很好地分解、矿化，使得污泥稳定且没有臭味。

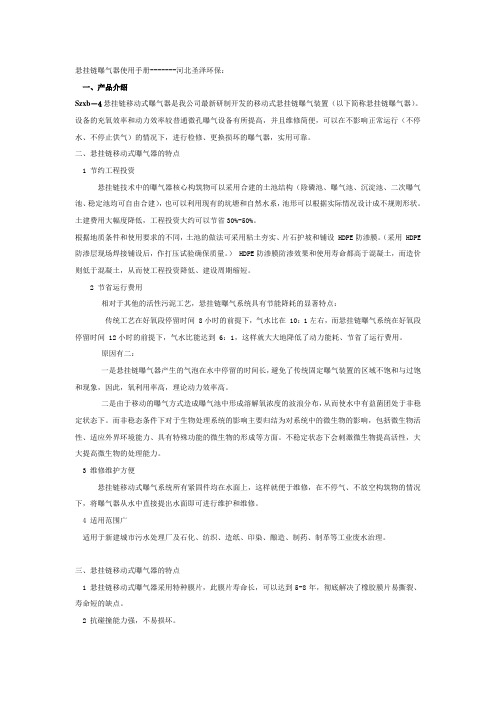

悬挂链曝气器使用手册-------河北圣泽环保：一、产品介绍Szxb－4悬挂链移动式曝气器是我公司最新研制开发的移动式悬挂链曝气装置（以下简称悬挂链曝气器）。

设备的充氧效率和动力效率较普通微孔曝气设备有所提高，并且维修简便，可以在不影响正常运行（不停水、不停止供气）的情况下，进行检修、更换损坏的曝气器，实用可靠。

二、悬挂链移动式曝气器的特点1 节约工程投资悬挂链技术中的曝气器核心构筑物可以采用合建的土池结构（除磷池、曝气池、沉淀池、二次曝气池、稳定池均可自由合建），也可以利用现有的坑塘和自然水系，池形可以根据实际情况设计成不规则形状。

土建费用大幅度降低，工程投资大约可以节省30%-50%。

根据地质条件和使用要求的不同，土池的做法可采用粘土夯实、片石护坡和铺设 HDPE防渗膜。

（采用 HDPE 防渗层现场焊接铺设后，作打压试验确保质量。

） HDPE防渗膜防渗效果和使用寿命都高于混凝土，而造价则低于混凝土，从而使工程投资降低、建设周期缩短。

2 节省运行费用相对于其他的活性污泥工艺，悬挂链曝气系统具有节能降耗的显著特点：传统工艺在好氧段停留时间 8小时的前提下，气水比在 10：1左右，而悬挂链曝气系统在好氧段停留时间 12小时的前提下，气水比能达到 6：1，这样就大大地降低了动力能耗、节省了运行费用。

原因有二：一是悬挂链曝气器产生的气泡在水中停留的时间长，避免了传统固定曝气装置的区域不饱和与过饱和现象，因此，氧利用率高，理论动力效率高。

二是由于移动的曝气方式造成曝气池中形成溶解氧浓度的波浪分布，从而使水中有益菌团处于非稳定状态下。

而非稳态条件下对于生物处理系统的影响主要归结为对系统中的微生物的影响，包括微生物活性、适应外界环境能力、具有特殊功能的微生物的形成等方面。

不稳定状态下会刺激微生物提高活性，大大提高微生物的处理能力。

3 维修维护方便悬挂链移动式曝气系统所有紧固件均在水面上，这样就便于维修，在不停气、不放空构筑物的情况下，将曝气器从水中直接提出水面即可进行维护和维修。

第一章项目概况第一节工程概述一、建设单位概况四川春源实业集团位于四川省邛崃市境内。

四川春源实业集团屠宰厂以生猪宰杀为主,企业在生产过程中每天产生的废水量约1200立方。

废水主要来源于屠宰车间屠宰废水,废水中主要含有大量血污、猪毛、油脂油块、肉屑、内脏杂物、未消化的饲料和粪便等污染物，外观呈暗红色，有腥臭味，废水浓度高、水质水量波动大。

集团领导非常重视本企业的环境保护工作，为此委托四川科力环保工程有限公司编写该企业废水的处理工程技术方案，新建一座废水处理设施，以满足环保达标排放的要求。

二、废水处理工程概况春源集团拟建屠宰废水处理设施规模为1200m3/d，建设地点为厂区内。

一、水质分析1．屠宰废水具有以下的特点：1) 有机物含量较高。

ＣＯＤ在1500mg/l左右。

2) BOD/COD>0.5，生化性较好。

3) 水量波动较大，在一天中不同时刻排出水量变化范围很大，其主要排水集中在夜间屠宰阶段内。

2．屠宰阶段本工段排出的废水量较大，废水中含有大量的血液和蛋白质物质，废水呈鲜红色，BOD5值很高，其具体数值与血液是否回收有关，一般介于5000mg/L－10000mg/L之间，最高可达30000mg/L，悬浮物也高达3000mg/L－4000mg/L。

3．内脏处理阶段本工段产生的废水主要含胃肠内未消化物及排泄物，不论是否回收和加以局部处理，这些物质都要大量混入废水，因此本工段废水悬浮物可高达10000mg/L－15000mg/L，BOD5可高达13000mg/L，悬浮物主要以纤维物质为主，也含有一些泥砂性物质。

一般在车间或处理站前设专用处理构筑物（专用沉淀池），对本工段废水中的污染物加以去除，然后再与全厂废水汇合共同处理。

4．解体、整理及洗净工段本工段是屠宰车间的最后一段工序，所排出的废水中含大量的血液、动物脂和碎肉等，废水颜色较深。

所含动物脂是低脂肪酸的醇酯，在常温条件下呈固体状，由于在流动过程中被破碎，多呈0.1～0.5mm 的微粒悬浮状，一般通过专用隔油池加以去除。

在污水处理过程中，使用一定的方法和设备，向污水中强制通入空气，使池内污水与空气接触充氧，并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮物体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，这种向污水中强制增氧的过程就叫做曝气。

目前国内应用最为广泛的就是曝气器，利用风机连接管道布入池子内部，而输送管路上面的曝气装置被统称为曝气器，曝气器又会细分为几大类盘式曝气器，长条板式曝气器，天睿环保管式曝气器下面为大家详细一一讲解。

盘式曝气器种类：普通盘式曝气器、由ABS材质底盘、盘上为EPDM膜片或硅胶膜片构成。

曝气器结构简单、耐腐蚀性强、氧利用率高、性能可靠、气孔不堵塞等优点。

因此被广泛的应用于各行各业的水处理项目中。

微孔曝气器是工业污水、市政生活污水处理过程中新型的微孔曝气设备，通气量大，底部阻力低，提升能力强，充氧效率高。

最主要部件“膜片”上开有大量孔眼，供风时孔眼打开，形成微气泡，停风时孔眼自动闭合。

避免了污水及杂物进入管道，防止堵塞曝气器。

倒伞旋混式曝气器、旋混式曝气器通风装置的形式是多层螺旋切割氧曝气装置,当气流通风装置,气流通过第一个螺旋切削系统进入下层曲折增氧机,多层切割、泡沫切成微泡沫,从而大大提高了氧的利用率,与均匀曝气氧转移效率高的特点。

盘式平板曝气器、平板式曝气器是近年来研制的新型曝气器装置，该装置由底座、橡胶膜片、压盖和空气止回阀组成。

平板式曝气器具有曝气气泡小、气液面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强。

平板式曝气器的价格低廉，性能卓越，被广泛应用与好氧曝气池内。

球冠形曝气器、是根据污水生物处理的工艺特点，在原膜片式微曝气器的基本上，进行专项研制开发的新型曝气装置。

曝气器整体结构科学合理，工艺先进、设计新颖。

微孔曝气器及支承托盘呈独特的球冠形结构。

该曝气器具有优异的防堵及防水体倒流的性能。

在间歇运行工况条件下，曝气膜表面不易沉积污泥，较平板膜片式微孔器使用寿命更长，充氧效率更高，也适用于源水微污染生物处理。

悬挂链曝气改良A2O脱氮除磷工艺设计与应用摘要：针对现有a2o工艺存在的问题，在碳源分配、回流比、溶解氧、污泥龄等关键因子可调的基础上，对运行条件调控优化，提出了悬挂链曝气改良a2o脱氮除磷工艺，并验证了其在市政污水处理中的可靠性和稳定性。

关键词：悬挂链曝气，a2o工艺，脱氮除磷，工程应用中图分类号：th162 文献标识码：a 文章编号：1前言悬挂链曝气工艺是自1972年开始发展起来的一种建立在多级a/o 工艺基础之上包含多种工艺的组合工艺。

到目前为止已有大量的悬挂链移动曝气系统在世界各地运行，其中一半是市政污水处理系统。

中国已有许多悬挂链移动曝气系统的污水厂正在成功地运行着。

通过十几年地长期运行验证，其技术可靠，设备先进，充分证明了该工艺技术在市政废水处理中的可靠性和稳定性。

[1-5]由于a2o工艺中脱氮除磷的过程比较复杂，涉及硝化、反硝化、释磷和吸磷等多个生化反应过程，对微生物种群、基质类型以及环境条件的要求也各不相同。

[6、7] 传统a2o工艺存在以下五个主要问题：[8]（1）碳源竞争，碳源的不足常常影响释磷和反硝化过程的充分进行；（2）好氧池中溶解氧的浓度问题，好氧池中的硝化过程需要较高的溶解氧，而回流污泥携带高浓度的溶解氧又影响厌氧池中的释磷和缺氧池中的反硝化过程；（3）厌氧池、缺氧池和好氧池的溶积比例问题，由于污水质量和所含成份的不同，地区气候温度等条件的不同，所述三池的溶积比例也常常需要调整，而目前的a2/o污水处理工艺中固定池容往往不能适应工艺的需要；（4）污泥回流比：外回流比太高，将使厌氧段氧化还原电位提高影响释磷，太低将导致聚磷菌在二沉池释磷。

内回流比太高，将使缺氧段氧化还原电位大大提高，内回流比太低，将降低反硝化效率；（5）污泥龄的问题，硝化过程和除磷对污泥龄的要求不同。

因此，在工程设计时应考虑碳源分配、好氧池溶解氧（do）浓度、厌氧池、缺氧池及好氧池的池容比例、内外回流比、污泥龄5因子可调整，通过优化工艺运行条件，保证整个生处理过程维持最佳状态，实现了脱氮除磷双达标。

百乐克（BIOLA）工艺--悬挂链曝气器技术介绍--石家庄佳升环保科技BIOLAK悬挂链曝气器污水处理技术l、百乐克（BIOLA)工艺特点百乐克工艺是一种具有除磷脱氮功能的多级活性污泥污水处理系统。

它是由最初采用天然土池作反应池而发展起来的污水处理系统。

自1972年以来，经多年研究形成了采用土池结构、利用浮在水面的移动式曝气链、底部挂有微孔曝气头的一种具有一定特色的活性污泥处理系统。

由于采用土池而大大减少了建设投资，采用曝气链曝气系统进一步强化了氧的砖移效率，并减少运行费用，大大提高了处理效果。

工艺设计简捷，不需复杂的管理，在适宜的条件下具有较大的经济和社会效益.1.1低负荷活性污泥工艺百乐克工艺污泥回流量大，污泥浓度较高，生物量大，相对曝气时间较长，所以污泥负荷较低。

龙田污水厂BOD5污泥负荷率为0?05kgBOD/kgMLSS.d，污泥浓度为400Omg/L,污泥龄为29d,所以剩余污泥虽很少。

1.2 曝气池采用士池结构根据国家环保局1992年《工业废水处理设施的调查与研究》，我国工业废水处理设施资金的54%用于土建工程设施，而只有36%用于设备，造成这种投资分配格局的主要原因是工艺池大都采用价格昂贵的钢筋混凝土池。

而龙田污水厂土建工程造价500万元，仅占总投资的20%。

大的钢筋混凝土池不仅价格昂贵，而且施工难度大。

但对于许多种曝气工艺来讲，都不考虑采用土池，因为土池会造成地下水的侵蚀，同时也由于在土池基础上安装曝气头是十分困难的。

为了减少投资，百乐克技术在研究土池结构的曝气池上做了大量工作，首先是使用HDPE防渗膜隔绝污水和地下水，其次是悬挂在浮管上的微孔曝气头避免了在池底池壁穿孔安装。

这种敷设HDPE防渗膜的土池不仅易于开挖、投资低廉，而且完全能满足污水处理池功能上的要求，并能因地制宜，极好地适应现场的地形，存某些特殊的地质条件下，如地震多发地区、土质疏松地区，其优点得到更充分的体现。

敷设HDPE防渗膜的土池使用寿命远远超过钢筋混凝土池。
