浅谈变电站双母线单分段接线方式隔离开关电气闭锁回路隔离开关电气闭锁回路是变电站二次回路的重要部分，是保证工作人员不发生恶性电气误操作的有效手段，因此电气工作人员必须熟悉隔离开关电气闭锁回路的原理，才能正确实现倒闸操作、异常处理，防止误操作的发生。
标签：隔离开关，闭锁回路，防止误操作1、前言《中国南方电网有限责任公司电力事故事件调查规程》中定义恶性电气误操作，包括以下三种情况：（1）带负荷拉（合）隔离刀闸（电力调度管理规程、电气操作导则等规程制度允许的情况除外）；（2）带电挂（合）接地线（接地刀闸）；（3）带接地线（接地刀闸）合开关（刀闸）。
近年来，公司不断出现恶性误操作事件，不断冲击着电网的安全运行。
其中有解除隔离开关闭锁回路，短接隔离开关闭锁回路等跳过隔离开关闭锁回路进行操作，导致的恶性电气误操作事件。
2、隔离开关电气闭锁回路2.1、220kV隔离开关控制回路的闭锁关系（以双母线单分段接线方式为例，图一）。
2.1.1Ⅰ、Ⅱ、Ⅲ母隔离开关闭锁小母线（N I、N II、N III）根据接地开关分布情况，构成220kV隔离开关闭锁小母线（N I、N II、N III），以母线形式经各间隔断路器端子箱，供各间隔隔离开关使用。
2.1.2正常线路（主变）间隔操作1G（2G、3G）需满足条件：a、正常操作线路（主变）间隔1G隔离开关送电需满足条件：①取交流电（～220V）→②MCB3（控制电源空气开关）→③线路（主变）间隔DLA、DLB、DLC断路器处断开位置，常闭辅助触点闭合→④线路（主变）间隔1GD、3GD1接地开关在拉开位置，常闭辅助触点闭合→⑤线路（主变）间隔2G隔离开关在拉开位置，常闭辅助触点闭合→⑥1G操作机构箱→隔离开关闭锁小母线N I（N II）（1G在I段母线时接N I，1G在II段母线时接N II）。
N I、N II→⑦1GD2在拉开位置其常闭辅助触点闭合→⑧IGD在拉开位置其常闭辅助触点闭合→⑨2GD2在拉开位置其常闭辅助触点闭合→⑩IIGD在拉开位置其常闭辅助触点闭合→⑩接零线N，以下N I、N II都与零线N接通，不再讲述导通回路。
厂用电系统一、厂用电接线方式1.厂用工作电源及其引接#1、2机组厂用电系统采用单元制接线方式，即每台机组6KV厂用母线分别设置I（II）A、I（II）B两段工作母线，每台发电机出口T接的高厂变给6KV厂用工作母线供电。
两台机组设一台启/备变作为6kV系统的启动和备用电源。
启/备变高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统。
6kV系统为中电阻接地系统（中阻接地系统就是目的就是为使零序保护可靠、灵敏地动作。
），接地电阻为40欧姆。
380V厂用电系统采用单母线分段的接线方式，每台机组的380V厂用电系统由两个汽机段、两个锅炉段和两个除尘段组成，在汽机段上接有两个保安段。
两台机组380V 公用系统由两个照明段、两个检修段、两个燃油段、两个化水段、两个综合楼段、两个空压机房段、两个脱硫段、两个脱硫公用段和一个淡水段组成。
整个380V系统为中性点直接接地系统（其作用是稳定电网对地电位，从而可使对地绝缘降低。
）。
每台机组各设一台1000kW的柴油发电机作为厂用电失去时保证机组安全停运的事故保安电源。
2.厂用备用电源与启动电源备用电源用于因工作电源事故或检修而失电时替代工作电源，起后备作用。
可以分为明备用和暗备用。
正常运行时，#1高厂变的两个低压分裂绕组给6kV厂用工作IA段和6kV厂用工作IB段供电；#2高厂变的两个低压分裂绕组给6kV厂用工作IIA段和6kV厂用工作IIB 段供电。
#1启/备变作为6kV厂用工作IA段、6kV厂用工作IB段和6kV厂用工作IIA 段、6kV厂用工作IIB段的启动和备用电源，高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统，#1启/备变正常运行时为空载状态，即高压侧开关在合闸状态，低压侧开关在联锁热备用状态，它没有带有厂用公用负荷，全厂的公用负荷由各机组的工作变压器分担，这种运行方式因为启备变长期带电，空载损耗较大，但可靠性比较高，而且不带公用负荷，容量也可适度减小。
单母线分段带旁路母线开关的操作方法摘要:该文列举并分析了单母线分段带旁路结线,在各种方式下线路开关相互转带和恢复带路操作中,曾经出现的错误操作方法的错误原因及含有隐性错误操作方法的错误所在,提出了正确的操作方法。
关键词:单母线分段;旁路;线路开关;代路;方法变电站的倒闸操作是一项技术含量很高的工作,其中带路操作属于重要且复杂的操作。
通过专用旁路开关或母联兼旁路开关进行的带路操作比较常见,一般变电站值班员都能较为熟练、正确地完成;用一台线路开关带一条以上线路的操作则相对较少见,所以一般变电站值班员不熟悉这种操作方法。
同时,用线路开关相互转带的操作,需要考虑的问题也比较多,一旦考虑不周,就有酿成事故的可能。
特别是10~35 kV由于电压等级低,线路开关相互转带操作往往不能引起人们足够的重视,使得一些操作过程中的隐性问题更加难以发现。
笔者结合自身多年的运行工作经验,仅就10~35 kV单母线分段带旁路结线,在不同方式下用线路开关相互转带操作方法提出见解,以供同行们参考。
1 用一台线路开关带另一线路的操作1.1 设定运行方式及操作任务图1中4号、5号母线只有一个电源,电源开关在4号母线运行;母联兼旁路545开关做母联运行; 514开关带着重要负荷,需保证用电安全,但开关严重漏油,需立即停电检修;母联兼旁路545-6刀闸损坏,待修;根据各路出线的负荷情况及其所带负荷的重要性,决定用511开关带514线路负荷运行,设定511线路保护定值满足带514负荷的要求。
为了方便分析和版面整洁,以下倒闸操作步骤的填写与正常填写的操作票格式有所不同,且与分析问题关系不大的部分操作步骤被省略。
请参看图1。
1.2 在给定方式下的操作方法(1)①上511-6隔离开关,检查511-6隔离开关已合好;②合上514-6隔离开关,检查514-6隔离开关已合好;③拉开514开关,检查514开关已拉开;④分别拉开514开关两侧隔离开关,并检查已拉开;⑤在514开关两侧三相分别验电、封地线。
简述五星级酒店电气设计【摘要】本文以实际案例为依托，根据五星级酒店的设计要求，系统地论述了五星级酒店负荷分类、供配电系统的设计，并结合实际工程的特点，分析了供配电系统设计的要点。
【关键词】五星级；酒店；电气设计1.引言随着社会发展和经济水平的不断提高，越来越多的五星级酒店拔地而起。
本文以实际五星级酒店设计案例为中心，根据电气专业规范，标准以及相关技术措施，阐述了五星级酒店的电气设计，总结分析了配电系统设计的要点。
2.工程概况本工程建筑层数为地下2层，地上14层，属于一类高层建筑。
建筑功能及面积：地下二层为平战结合人民防空地下室，平时为戊类库房、设备用房，战时为二等人员掩蔽所；地下1层为设备用房；地上一层为大堂、咖啡厅、厨房、商务中心、茶室/酒吧、礼品店等；二层为风味厅及厨房、小宴会厅、包间等；三层为大宴会厅、序厅、健身中心、会议室等；四至十四层为客房、布草间等；机房层为水箱间、楼梯间、电梯机房。
总建筑面积：25273m ，其中地下：3870m ，地上：21403m 。
总客房间数：198间。
3.供配电设计负荷分类的设计依据为：《民用建筑电气设计规范》jgj16-2008；《供配电系统设计规范》 gb 50052-2009；《旅馆建筑设计规范》jgj62-90。
3.1负荷分级1）特别重要负荷酒店经营及设备管理用计算机系统用电按特别重要负荷供电。
2）一级负荷①消防负荷：消火栓泵、喷洒泵、排烟风机、送风机、补风机、防火卷帘、应急照明、消防电梯、消防控制室用电、排污泵、电动排烟窗等等。
②宴会厅、餐厅、厨房、康乐设施（健身、理疗等）、门厅及高级客房、主要通道等场所的照明用电，安防用电、弱电机房、部分厨房（厨房冷库用电接入发电机电源）、宴会厅其它用电（音控室用电接入发电机电源）、排污泵、生活水泵、航空障碍灯、主要客梯用电，计算机、电话、电声和录像设备、新闻摄影用电负荷为一级负荷；3）二级负荷其余均按二级负荷供电。
10kV柴油发电机系统说明
1.运行方式
1.1变电所10kV主接线采用分段单母线，正常运行时，两路10kV电源分别向两段母线供电，母联断路器断开运行。
一路10kV电源停电时，母联断路器手动(或自动)投入运行，由第二路电源向两段母线供电，每路电源均可带起全部负荷。
1.210kV母线以放射式向各台变压器供电。
变压器采用M(1+1)配置，每台变压器的负荷率不大于50%当一台变压器故障时，另一台变压器可带起全部负荷。
1.304kV母线采用分段单母线。
每两段04kV母线设母联断路器断路器可自投。
14当两路10kV市电电源均失电后柴油发电机自启动发电机并机成功后向变电所两段10kV母线供电，当些油发电机房贴临变电所时，柴油发电机母线也可以单路电缆向变电所10kV母线供电。
2.自动装置
2.1 柴油发电机为快速自启动柴油发电机组。
2.210kV母线的市电电源和发电机电源间设自动切换装置市电电源失电后切换装置自动切换10kV母线由柴油发电机供电。
2.304kV系统母联断路器设有备用电源自动投入装置当一台变压器故障停电后0.4kV母联断路器自动投入。

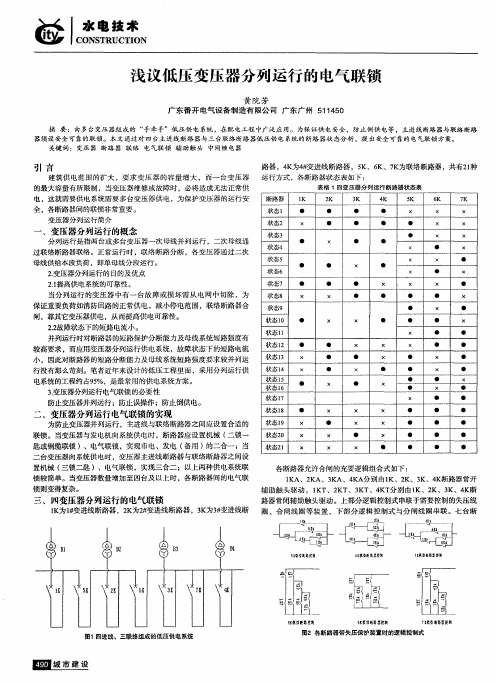

3.电气联锁
3.110kVI、II段母线市电电源进线断路器与母线联络断路器之间设
电气联锁不允许两路电源并列运行。
32 10kVI、ⅡI段母线发电机电源进线断路器与母线联络路器之间设电气联锁不允许两路电源并列运行。
了了10kV1、Ⅱ段母线发电机电源进线断路器与市电电源断路器之间设电气联锁市电电源新路器全部开后发电机电源讲线断路器才能合闸，不允许市电与柴油发电机并联运行。
PC 、MCC 介绍Power Center-----------PCMotor Control Center---MCC两种型式的柜仅从功能上有区分，实际上，同一列柜里，就可能既有PC又有MCC。
■PC：动力中心，提供动力配置。
■MCC：电动机控制中心，保安MCC就是MCC系统的一部分。
提供动力驱动设备的控制。
■UPS：交（直）流不停电电源系统，作用是防止断电。
主要由逆变控制器和蓄电池组组成。
介绍PC-MCC接线方式的构成和特点：动力中心-电动机控制中心接线方式简称PC-MCC接线。
接线的特点是“使用简单的接线，以可靠的设备保证供电的可靠性” 。
其过程特点：每一套PC-MCC的电源由互为备用的两台变压器构成。
采用单母线分段接线方式，使用分段断路器，互为备用的负荷分接于不同的半段上。
分段断路器和两台变压器的进线断路器形成连锁回路，正常运行时，分段断路器断开，两半段PC母线分别由各自的电源变压器供电，只有当其中一个电源断路器因变压器停运或其他原因断开时，分段断路器才会合闸，有一台变压器负担全部PC母线的负荷。
每段MCC也分为两个半段，互为备用的负荷分别接于不同的半段上，但MCC两个半段间不设分段断路器。
MCC两个半段的电源可分别来自两个不同的PC母线，也可自同一个PC的两个不同的半段上引接。
PC-MCC接线应使用抽屉开关柜，每一种规格的断路器至少应设一个备用抽屉，并要求抽屉的互换性很好。
一旦某个回路发生电源部分故障，应能用备用抽屉更换故障部分，迅速恢复供电。
PC-MCC接线中，如有单台的I或II类负荷，则可设置一个有两个电源进线的MCC，两个电源相互连锁，将没有备用设备的I类负荷接于其上。
DL/T5153-2002的规定：主厂房内低压电动机的供电方式，可采用明（专用）备用动力中心（PC）和电动机控制中心（MCC）的供电方式，也可采用暗（互为）备用动力中心（PC）和电动机控制中心（MCC）的供电方式。
