（建筑电气工程）电气元件符号及制图方法电气元件符号（见图必须了解）气元件符号-常用电气图形符号序号元件名称新符号旧符号1继电器K2电流继电器KA3负序电流继电器KAN4零序电流继电器KAZ5电压继电器KV6正序电压继电器KVP7负序电压继电器KVN8零序电压继电器KVZ9时间继电器KT10功率继电器KP11差动继电器KD12信号继电器KS13信号冲击继电器KAI14继电器KC15热继电器KR16阻抗继电器KI17温度继电器KTP18瓦斯继电器KG19合闸继电器KCR或KON20跳闸继电器KTR21合闸继电器KCP22跳闸继电器KTP23电源监视继电器KVS24压力监视继电器KVP25电压继电器KVM26事故信号继电器KCA27继电保护跳闸出口继电器KOU28手动合闸继电器KCRM29手动跳闸继电器KTPM30加速继电器KAC或KCL31复归继电器KPE32闭锁继电器KLA或KCB33同期检查继电器KSY34自动准同期装置ASA35自动重合闸装置ARE36自动励磁调节装置AVR或AAVR37备用电源自动投入装置AATS或RSAD 38按扭SB39合闸按扭SBC40跳闸按扭SBT41复归按扭SBre或SBR42试验按扭SBte43紧急停机按扭SBes44起动按扭SBst45自保持按扭SBhs46停止按扭SBss47控制开关SAC48转换开关SAH49测量转换开关SAM50同期转换开关SAS51自动同期转换开关2SASC 52手动同期转换开关1SASC 53自同期转换开关SSA2 54自动开关QA55刀开关QK或SN56熔断器FU57快速熔断器FUhs58闭锁开关SAL59信号灯HL60光字牌HL或HP 61警铃HAB或HA 62合闸接触器KMC 63接触器KM64合闸线圈Yon或LC 65跳闸线圈Yoff或LT 66插座XS67插头XP68端子排XT69测试端子XE70连接片XBLP71蓄电池GBXDC72压力变送器BP73温度变送器BT74电钟PT75电流表PA76电压表PV77电度表PJ78有功功率表PPA79无功功率表PPR80同期表S81频率表PF82电容器C83灭磁电阻RFS或Rfd 84分流器RW85热电阻RT86电位器RP87电感（电抗）线圈L88电流互感器TACT或LH89电压互感器TVPT或YH10KV电压互感器TVSYH35KV电压互感器TVUYH110KV电压互感器TVYYH90断路器QF91隔离开关QS92电力变压器TM93同步发电机GS94交流电动机MA95直流电动机MD96电压互感器二次回路小母线97同期电压小母线（待且）WST98同期电压小母线（运行）WOS`99准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM100控制电源小母线+WC,-WC+KM,-KM101信号电源小母线+WS,-WS+XM,-XM102合闸电源小母线+WON,-WON+HM,-HM103事故信号小母线WFASYM104零序电压小母线WVBz105厂用低压小母线WVBU壹、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的壹种图。
电气施工图的基础知识一、电气施工图的组成(一)按项目划分, 电气工程通常包括以下项目:1.内线工程: 室内照明线路及其他电气线路。
主要是敷设电线路。
2.电气安装工程: 照明灯具、电扇、空调器、电热设备、插座、配电箱及其他电气装置的安装。
3.弱电工程：电子产品中都存在弱电, 传递信号所用电流和电压, 而强电是电力系统的电, 一般用来驱动大功率电力设备。
4.电气接地工程：各种电气装置的保护接地, 工作接地、防静电接地等。
(二)按图形作用来划分电气施工图的种类电气工程图是用来表述电气装置的工作原理, 提供安装接线的施工图。
1.平面图: 表现各种电气设备与线路平面布置的图。
2.电气系统图是表现各种电气设备的平面与空间位置、安装方式及其相互关系图。
3.电路图: 表现某一具体设备或系统电气工作原理。
主要用于指导具体设备与系统的安装、接线、调试、使用与维护。
4.安装接线图安装接线图是表现某一设备内部各种电气元件之间位置关系及连线的图, 用于指导电气安装接线和查线。
检测开关接线是否良好二、常用图例和符号在电气工程图中, 元件、设备、装置、线路及安装方法等, 都是借助图形符号(图例)和文字符号表达的。
(一)图例：一类是线路图图例, 用于电气系统图、电路图、安装接线图；另一类是平面图图例, 用于电气平面图。
(二)文字符号: 通常由基本符号、辅助符号和数字序号组成。
1.基本文字符号: 用以表示电气设备、装置、元件以及线路的基本名称、特征等。
2.辅助文字符号: 用于表示电气设备、装置和元器件以及线路的功能、状态和特征。
3.特殊文字符号: 一些特殊用途的接线端子、导线等常采用专用文字符号标注。
4.文字符号组合形式一般为: 基本符号+辅助符号+数字序号。
例如: FU2表示第二组熔断器。
三、图纸的基本内容(一)照明线路电气系统图在照明线路三相配电系统中, 一般情况下三相导线是一样的, 系统图通常用单相表示。
从配电系统图中, 能够看出配电的规模、各级控制关系、各级控制设备和保护设备的规格、各路负荷容量及导线的型号规格。
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
设计人员培训资料之三：建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。
它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。
要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。
1.1 关于电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。
识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。
GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。
1. 图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。
2. 简图简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
3. 表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4. 表格表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。
表格可简称为表，如设备元件表、接线表等。
表格可以作为图的补充，也可以用来代替某些图。
建筑电气工程图基本知识及识图建筑电气工程是指为建筑物提供供电、照明、空调、通风、消防等服务的电气系统。
建筑电气工程图则是建筑电气工程的重要组成部分，它为工程师和施工人员提供了必不可少的设计及施工指导。
因此，建筑电气工程图的学习对于建筑电气工程师和施工人员都是非常重要的。
建筑电气工程图的基本类型在建筑电气工程中，常见的电气图纸包括平面图、立面图、示意图、接线图等。
其中：平面图平面图是展示建筑物内电器设备安装位置和电气布线情况的图纸，通过绘制建筑平面图并标记电器设备的安装位置、电气线路和线路沟槽等来表示。
立面图立面图是展示建筑物中各种设备的垂直安装位置、尺寸和相互之间的距离关系的图形表示。
常见的立面图包括用电柜、配电盘、开关、插座和灯具等。
示意图示意图是建筑电气工程图中的一种简洁明了的图示，通过相应的图例标识来说明各种电器设备的位置和布线方案。
接线图接线图通常用于展示电气设备的内部结构及其电路连接，更重要的是，它可以指导工程师和施工人员准确无误地连接电路。
建筑电气图纸的重要性建筑电气图纸是建筑电气工程师和施工人员必不可少的工具。
图纸不仅反映了建筑的功能需求和需要的电气设备，而且指导施工人员正确地安装和连接电器设备。
此外，建筑电气图纸对于充分利用空间和满足建筑物的使用和管理要求也非常重要。
建筑电气工程师和施工人员需要熟悉建筑电气图纸的不同种类和使用方法。
熟练掌握建筑电气图纸基本技能，包括正确绘制、命名图例符号和图纸的规范要求是非常重要的。
常见的建筑电气图符号及其含义图符是建筑电气工程图中常用的图形，它们代表仪表、设备、元件以及电连接元器件等。
在建筑电气工程图中，最常见的工程图符有以下几类。
变压器图符变压器是电气设备的一种，较常用于电线路的变压和降压，图符通常表示为一个矩形。
电机图符电机是常见的电动机械设备，是建筑电气工程中的关键组成部分，使用的图符通常是一个圆形，其中偏心表示电机的旋转。
输电线图符输电线是由金属导线制成的电线，连接输电电源和负载，图符用于表示输电线路及其所连接设备。
建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

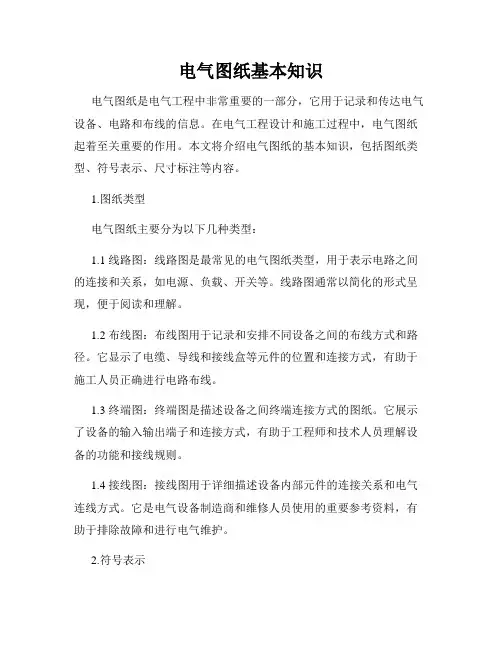

电气图纸基本知识电气图纸是电气工程中非常重要的一部分，它用于记录和传达电气设备、电路和布线的信息。
在电气工程设计和施工过程中，电气图纸起着至关重要的作用。
本文将介绍电气图纸的基本知识，包括图纸类型、符号表示、尺寸标注等内容。
1.图纸类型电气图纸主要分为以下几种类型：1.1 线路图：线路图是最常见的电气图纸类型，用于表示电路之间的连接和关系，如电源、负载、开关等。
线路图通常以简化的形式呈现，便于阅读和理解。
1.2 布线图：布线图用于记录和安排不同设备之间的布线方式和路径。
它显示了电缆、导线和接线盒等元件的位置和连接方式，有助于施工人员正确进行电路布线。
1.3 终端图：终端图是描述设备之间终端连接方式的图纸。
它展示了设备的输入输出端子和连接方式，有助于工程师和技术人员理解设备的功能和接线规则。
1.4 接线图：接线图用于详细描述设备内部元件的连接关系和电气连线方式。
它是电气设备制造商和维修人员使用的重要参考资料，有助于排除故障和进行电气维护。
2.符号表示电气图纸使用了一系列标准化的符号来表示不同的电气设备、元件和线路。
了解和正确理解这些符号对于正确解读和理解电气图纸至关重要。
下面是一些常见的电气图纸符号：2.1 电源符号：表示电力的产生或输入点，通常用实心圆圈表示。
2.2 开关符号：用于表示开关的位置和类型，如单刀单掷开关、双刀双掷开关等。
2.3 连接点符号：用于表示电路之间的接触点或连接点，以方便不同线路的连接。
2.4 负载符号：表示电气电路中的负载部分，如电阻、电灯、电机等。
2.5 传感器符号：用于表示各种类型的传感器，如温度传感器、压力传感器等。
2.6 电缆符号：用于表示电缆的类型和连接方式，如电源电缆、信号电缆等。
3.尺寸标注电气图纸中的尺寸标注是为了确保电气设备和布线符合规范要求，并便于施工和维护。
以下是一些常用的尺寸标注方法：3.1 距离标注：用于标注设备之间的距离，如电气柜之间的间距、电缆桥架的长度等。
建筑电工图纸知识点总结建筑电工图纸是建筑工程中的重要文档，用于指导电气系统的安装和布线。
在建筑电工图纸中，包含了许多重要的信息和标志，需要电工工程师和施工人员都能够正确理解和应用。
本文将对建筑电工图纸的知识点进行总结，便于读者在实际工作中能够准确地理解和应用相关信息。
一、建筑电工图纸的基本构成建筑电工图纸主要由图纸名称、图纸编号、比例尺、图幅、储藏、图题、图例、图样、培养内容、符号标注等几个部分组成。
其中，图例中包含了建筑电工图纸中使用到的各种符号的含义，对于正确理解和应用图纸来说至关重要。
二、建筑电工图纸中的重要符号和标识1. 电源符号：建筑电工图纸中会包含各种不同类型的电源符号，如交流电源、直流电源等。
不同类型的电源符号表示了不同的电源类型和参数，施工人员需要根据实际情况进行正确的应用。
2. 灯具符号：建筑电工图纸中会包含各种不同类型的灯具符号，用于表示各种不同类型的照明设备的位置和安装要求。
正确理解和应用灯具符号对于保证照明系统的正常运行和美观性都非常重要。
3. 开关符号：建筑电工图纸中会包含各种不同类型的开关符号，用于表示各种不同类型的开关设备的位置和用途。
正确理解和应用开关符号对于保证电气系统的正常运行和安全性都非常重要。
4. 插座符号：建筑电工图纸中会包含各种不同类型的插座符号，用于表示各种不同类型的插座设备的位置和用途。
正确理解和应用插座符号对于保证电气系统的正常运行和便利性都非常重要。
5. 安全标识：建筑电工图纸中还需要包含各种安全标识，用于指导施工人员在进行电工作业时的安全操作要求，如禁止触电、注意绝缘等。
三、建筑电工图纸中的常见布线方式根据建筑电工图纸的要求，电气系统的布线可以采用不同的方式，常见的有明装、隐装、架空等方式。
1. 明装布线：明装布线是指电气线路和设备的安装均处于建筑结构外部，线路和设备的位置明确清晰，易于维护和故障排除。
2. 隐装布线：隐装布线是指电气线路和设备的安装均处于建筑结构内部，线路和设备的位置不易被观察到，美观性较好，但维护和故障排除较为困难。
电气图基础知识篇一：建筑电气工程图基本知识及识图目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (3)（一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)（五）、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
（建筑电气工程）第十三章_电气图基本知识第十三章电气图基础知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习,应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13.1电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的壹定的格式和壹些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
13.1.1图纸的幅面和格式1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。
表13-1图纸的基本幅面及图框尺寸代号B×Lacemm其中：a、c、e为留边宽度。
图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。
基本幅面共有五种，其尺寸关系如图1-1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切壹次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。
图13-1基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边俩种，如图13-2和图13-3所示。
俩种格式图框的周边尺寸a、c、e见表13-1。
但应注意，同壹产品的图样只能采用壹种格式。
（a）横装（b）竖装图13-2留有装订边图样的图框格式（a）横装（b）竖装图13-3不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。
如采用其他单位，则必须注明相应的单位符号。
本书的文字叙述和图例中的尺寸单位为毫米，均未标出。
图幅的分区,为了确定图中内容的位置及其他用途，往往需要将壹些幅面较大的内容复杂的电气图进行分区，如图13-4所示。
图幅的分区方法是：将图纸相互垂直的俩边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数；每壹分区的长度壹般应不小于25mm，不大于75mm，对分区中符号应以粗实线给出，其线宽不宜小于0.5mm。
图纸分区后，相当于在图样上建立了壹个坐标。
电气图上的元件和连接线的位置可由此“坐标”而唯壹地确定下来。
图13-4图幅的分区2．标题栏标题栏是用来确定图样的名称、图号、张次、更改和有关人员签署等内容的栏目，位于图样的下方或右下方。
图中的说明、符号均应以标题栏的文字方向为准。
目前我国尚没有统壹规定标题栏的格式，各设计部门标题栏格式不壹定相同。
通常采用的标题栏格式应有以下内容：设计单位名称、工程名称、项目名称、图名、图别、图号等。
电气工程图中常用图13-5所示标题栏格式，可供读者借鉴。
图13-5标题栏格式学生在作业时，采用图13-6所示的标题栏格式。
图13-6作业用标题栏13.1.2比例比例是指图中图形和其实物相应要素的线性尺寸之比。
绘制图样时，应优先选择表13-2中的优先使用比例。
必要时也允许从表13-2中允许使用比例中选取。
表13-2绘图的比例注：n为正整数。
13.1.3字体在图样上除了要用图形来表达机件的结构形状外，仍必须用数字及文字来说明它的大小和技术要求等其他内容。
1.基本规定在图样和技术文件中书写的汉字、数字和字母，都必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数代表字体高度（用h表示）。
字体高度的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。
如需更大的字，其字高应按的比率递增。
汉字应写成长仿宋体字，且应采用国家正式公布的简化字。
汉字的高度h应不小于3.5，其字宽壹般为h/。
字母和数字分A型和B型。
A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。
在同壹张图样上，只允许选用壹种型式的字体。
字母和数字可写成斜体和直体。
斜体字字头向右倾斜，和水平基准线成75°。
2.字体示例汉字示例：字母示例：罗马数字：数字示例：13.1.4图线及其画法图线是指起点和终点间以任意方式连接的壹种几何图形，它是组成图形的基本要素，形状能够是直线或曲线、连续线或不连续线。
国家标准中规定了在工程图样中使用的六种图线，其型式、名称、宽度以及应用示例见表13-3。
表13-3常用图线的型式、宽度和主要用途图线分为粗、细俩种。
以粗线宽度作为基础，粗线的宽度b应按图的大小和复杂程度，在0.5—2mm之间选择，细线的宽度应为粗线宽度的1/3。
图线宽度的推荐系列为：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm，若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
13.2电气图形符号在绘制电气图形时，壹般用于图样或其他文件来表示壹个设备或概念的图形、标记或字符的符号称为电气图形符号。
电气图形符号只要示意图形绘制，不需要精确比例。
13.2.1电气图用图形符号1．图形符号的构成电气图用图形符号通常由壹般符号、符号要素、限定符号、方框符号和组合符号等组成。
（1）壹般符号它是用来表示壹类产品和此类产品特征的壹种通常很简单的符号。
（2）符号要素它是壹种具有确定意义的简单图形，不能单独使用。
符号要素必须同其他图形组合后才能构成壹个设备或概念的完整符号。
（3）限定符号它是用以提供附加信息的壹种加在其他符号上的符号。
通常它不能单独使用。
有时壹般符号也可用作限定符号，如电容器的壹般符号加到扬声器符号上即构成电容式扬声器符号。
（4）框形符号它是用来表示元件、设备等的组合及其功能的壹种简单图形符号。
既不给出元件、设备的细节，也不考虑所有连接。
通常使用在单线表示法中，也可用在全部输入和输出接线的图中。
（5）组合符号它是指通过之上已规定的符号进行适当组合所派生出来的、表示某些特定装置或概念的符号。
2．图形符号的分类新的《电气图用图形符号总则》国家标准代号为GB/4728.1-1985，采用国际电工委员会（IES）标准，在国际上具有通用性，有利于对外技术交流。
GB/4728电气图用图形符号共分13部分。
（1）总则有本标准内容提要、名词术语、符号的绘制、编号使用及其他规定。
（2）符号要素、限定符号和其他常用符号内容包括轮廓和外壳、电流和电压的种类、可变性、力或运动的方向、流动方向、材料的类型、效应或相关性、辐射、信号波形、机械控制、操作件和操作方法、非电量控制、接地、接机壳和等到电位、理想电路元件等。
（3）导体和连接件内容包括电线、屏蔽或绞合导线、同轴电缆、端子导线连接、插头和插座、电缆终端头等。
（4）基本无源元件内容包括电阻器、电容器、电感器、铁氧体磁芯、压电晶体、驻极体等。
（5）半导体管和电子管如二极管、三极管、电子管等。
（6）电能的发生和转换内容包括绕组、发电机、变压器等。
（7）开关、控制和保护器件内容包括触点、开关、开关装置、控制装置、起动器、继电器、接触器和保护器件等。
（8）测量仪表、灯和信号器件内容包括指示仪表、记录仪表、热电偶、遥没装置、传感器、灯、电铃、峰鸣器、喇叭等。
（9）电信：交换和外围设备内容包括交换系统、选择器、电话机、电报和数据处理设备、传真机等。
（10）电信：传输内容包括通信电路、天线、波导管器件、信号发生器、激光器、调制器、解调器、光纤传输（11）建筑安装平面布置图内容包括发电站、变电所、网络、音响和电视的分配系统、建筑用设备、露天设备。
（12）二进制逻辑元件内容包括计数器、存储器等。
（13）模拟元件内容包括放大器、函数器、电子开关等。
常用电气图图形符号见表13-4。
表13-4电气图形常用图形符号及画法使用命令13.2.2电气设备用图形符号1．电气设备用图形符号的用途电气设备用图形符号是完全区别于电气图用图形符号的另壹类符号。
设备用图形符号主要用于各种类型的电气设备或电气设备部件，使操作人员了解其用途和操作方法。
这些符号也可用于安装或移动电气设备的场合，以指出诸如禁止、警告、规定或限制等应注意的事项。
在电气图中，尤其是在某些电气平面图、电气系统说明书用图等图中，也能够适当使地使用这此符号，以补充这些图形所包含的内容。
设备用图符号和电气简图用图符号的形式大部分是不同的。
但有壹些也是相同的，不过含义大不相同。
例如，设备用熔断器图形符号虽然和电气简图符号的形式是壹样的，但电气简图用熔断器符号表示的是壹类熔断器。
而设备用图形符号如果标在设备外壳上，则表示熔断器盒及其位置；如果标在某些电气图上，也仅仅表示这是熔断器的安装位置。
2．常用设备用图形符号电气设备用图形符号分为6个部分：通用符号，广播、电视及音响设备符号，通信、测量、定位符号，医用设备符号，电话教育设备符号，家用电器及其他符号，如表13-5。
表13-5常用设备用图形符号13.3电气技术中的文字符号和项目代号壹个电气系统或壹种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，仍须标注壹些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。
13.3.1文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成。
用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1.基本文字符号基本文字符号可分为单字母符号和双字母符号俩种。
（1）单字母符号单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每壹大类用壹个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表13-6-所示。
其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。
表13-6电气设备常用的单字母符号（2）双字母符号双字母符号是由表13-7中的壹个表示种类的单字母符号和另壹个字母组成，其组合形式为：单字母符号在前、另壹个字母在后。
双字母符号能够较详细和更具体地表达电气设备、装置和元器件的名称。
双字母符号中的另壹个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
例如，“G”为同步发电机的英文名，则同步发电机的双字母符号为“GS”。
电气图中常用的双字母符号如表13-7所示。
表13-7电气图中常用的双字母符号2.辅助文字符号辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“ACC”表示加速，“BRK”表示制动等。
辅助文字符号也能够放在表示种类的单字母符号后边组成双字母符号，例如“SP”表示压力传感器。
