LED固晶机使用说明

固晶机使用说明一、准备工作1、料盒（20个槽，实际只装19片支架，从第二个槽开始，杯帽朝里，杯身朝外）支架如图：2、扩晶（扩晶机温度在40-50℃）1）将晶圆环拆开，内圆放在扩晶机上2）扩晶前按扩晶机红色按钮，将机器内部的残存的气体排出，防止扩晶时气压太大将芯片模顶破3）再把芯片模放在内圆所在区域的上方，保证芯片在模上方，模的边缘的四边都在晶圆内环的外边，最边上的芯片距离内圆环要超过2个厘米。

4）盖上夹具锁住，轻按绿色按钮向上扩模到适合位置，再将外圆环放上，将最右边的按钮按住，使外圆铐住内圆，将多余的长出圆环的模用小刀裁掉5）取出晶圆，打开锁具，清理多余的模3、胶水（冷藏银胶取出后续要解冻到室温）1）将银胶盘正确安装到固晶机上，将刮片螺旋刮片网上旋转至银胶盘1-2个毫米2）确定银胶盘在转动，添加银胶，胶量自行控制，待胶添加完毕将螺旋刮片慢慢往下转至银胶盘内胶水平状态即可二、程序编辑1）自动固晶-》上下料操作-》单上料盒（第一槽为空）-》下一格-》WHY取料位-》夹具开-》进料-》返回2）返回学习程式，选择空的程序数字进入，输入符号确认3）矩阵系列-》重温/修改4）设置对点一、对点二，固晶点（先找到位置，再鼠标点击相应的按钮）①对点一位置②对点二位置固晶点位置5）输入行数与列数（竖着为行横为列）设置第一点、第二点、第三点，计算矩阵①第一点②第二点③第三点6）返回-》返回-》修改/重温-》多群组操作-》添加群组，设置对点一、对点二，打钩打开跟踪（先找到位置，再鼠标点击按钮）7）返回-》返回-》重温/修改-》确认第一组群对点一对点二，固晶点位置-》下个组群对点一对点二，固晶点位置8）程序编写完成三、校准（每次换吸嘴后必要操作，吸嘴的大小是芯片宽的2/3）1、三点一线：（吸嘴、顶针、影像识别系统（右）在一条直线上）1）清洗位，拔掉固晶臂上方气管，确认晶圆环不在移动区域上2）晶圆显示-》拾晶位，将反光片擦干净放到顶针环帽上3）固晶臂拾晶高度数字改大，再慢慢降（减）至反光片上4）打开影像锁，调整十字线到吸嘴口的中心锁定5）拾晶位，取出反光片-》清洗位，6）顶针拾晶高度7）打开顶针位置锁，调整顶针位置到十字线中心锁定8）顶针重置高度9）完成2、两点一线：（吸嘴、影像识别系统（左）在一条直线上）1）清洗位，拔掉固晶臂上方气管2）载板显示-》找到某一杯的中心3）固晶位4）固晶高度数字改大（向上加），再慢慢降（向下减）至杯中心5）打开影像锁，调整十字线到吸嘴口的中心锁定6）固晶位-》清洗位7）完成四、设置五个高度1、拾晶高度：1）某一芯片中心（十字线对准芯片中心）2）拾晶位，开启三个真空3）拾晶高度从-1500慢慢减至D/C灯灭，再减100以内4）拾晶位2、顶针高度1）清洗位，某一芯片中心（十字线对准芯片中心）2）顶针拾晶高度慢慢升高加至芯片变暗3）顶针重置高度3、固晶高度1）找到某一个杯的中心（十字线对准固晶点的中心）2）固晶位3）固晶高度在原来的基础上上升（加）1000左右，在慢慢降（减）至D/C灯灭，再减200以内4）固晶位4、固浆高度1）找到某一个杯的中心（十字线对准固晶点的中心）2）固浆位，确认银浆头（点胶头）上没有胶水3）固浆高度在原来的基础上上升（加）1000左右，再慢慢降（减）至D/C灯灭4）固浆位5、取浆高度1）取浆位2）取浆高度在原来的基础上加个（上升）200左右，再慢慢降到与胶水有接触。

固晶机操作指导书受控章固晶机操作指导书A0 1/12深圳市长运通光电技术有限公司受控文件CONTROLLED DOCUMENT制定部门：工程部生效日期：2012-03-02核准审查编写年月日年月日年月日受控章固晶机操作指导书A0 2/12文件修订履历表版次修改前内容修订后内容修改日期备注A0 初版发行受控章固晶机操作指导书A0 3/121、目的:掌握该机性能，正确，安全地使用设备2、范围:适用于大族固晶机3、定义:（无）4、职责:操作员负责按操作规程进行操作，并对操作过程进行自我检查5、作业方法:工序作业步骤图示作业内容描述备注开机检查打开电源拉出急停键；按总电源（绿色按钮）开机打开压缩空气把气管接好检查机台气压是否正常60pas以上气压正常受控章固晶机操作指导书A0 4/12装支架装支架到治具上装好后检查是否余任务单上的支架相符工序作业步骤图示作业内容描述备注编写程序进入设定主菜单进入程式输入项（按F5）进入程式操作按F1新建程式选择平面程式按F1选择平面程式输入程式名输入产品的名字，以便以后查找，输入后按“Enter”确认受控章固晶机操作指导书A0 5/12找支架第1个点确认后对话框消失，再按“Enter”。

就会显示调节对点1光源亮度菜单。

这时要把支架的第一对点移动到屏幕中心。

工序作业步骤图示作业内容描述备注编写程序检查对点位置及调节灯光按F1是主光源－（减小），F2是主光源＋（增加），F3是侧光源－（减小），F4是侧光源＋（增加），按情况调节满意后按“Enter”确认，就会进入调节方框大小菜单检查固晶点设定按F1是X方向－（减小），F2是X方向＋（增加），F3是Y方向－（减小），F4是Y方向＋（增加），按情况调节满意后按“Enter”对点1设置OK按Enter”确认，就会进入对点2设置菜单，。

找支架第2个点确认后对话框消失，再按“Enter”。

就会显示调节对点2光源亮度菜单。

这时要把支架的第一对点移动到屏幕中心。

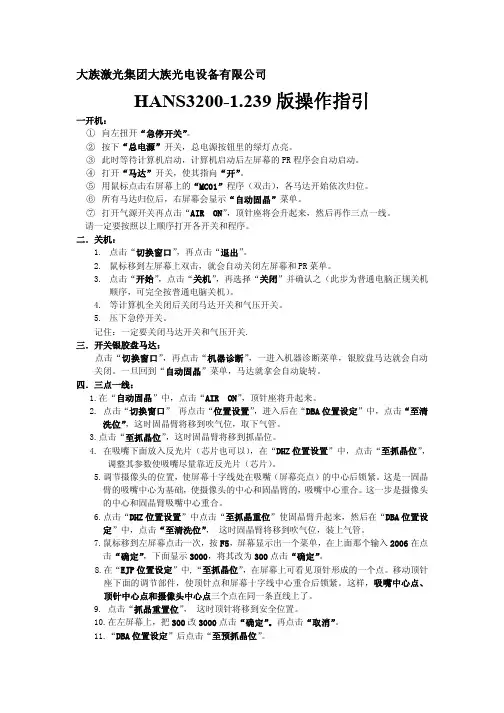

大族激光集团大族光电设备有限公司HANS3200-1.239版操作指引一开机：①向左扭开“急停开关”。

②按下“总电源”开关，总电源按钮里的绿灯点亮。

③此时等待计算机启动，计算机启动后左屏幕的PR程序会自动启动。

④打开“马达”开关，使其指向“开”。

⑤用鼠标点击右屏幕上的“MC01”程序（双击），各马达开始依次归位。

⑥所有马达归位后，右屏幕会显示“自动固晶”菜单。

⑦打开气源开关再点击“AIR ON”，顶针座将会升起来，然后再作三点一线。

请一定要按照以上顺序打开各开关和程序。

二．关机：1.点击“切换窗口”，再点击“退出”。

2.鼠标移到左屏幕上双击，就会自动关闭左屏幕和PR菜单。

3.点击“开始”，点击“关机”，再选择“关闭”并确认之（此步为普通电脑正规关机顺序，可完全按普通电脑关机）。

4.等计算机全关闭后关闭马达开关和气压开关。

5.压下急停开关。

记住：一定要关闭马达开关和气压开关.三．开关银胶盘马达：点击“切换窗口”，再点击“机器诊断”，一进入机器诊断菜单，银胶盘马达就会自动关闭。

一旦回到“自动固晶”菜单，马达就拿会自动旋转。

四．三点一线：1.在“自动固晶”中，点击“AIR ON”，顶针座将升起来。

2. 点击“切换窗口” 再点击“位置设置”，进入后在“DBA位置设定”中，点击“至清洗位”，这时固晶臂将移到吹气位，取下气管。

3.点击“至抓晶位”，这时固晶臂将移到抓晶位。

4. 在吸嘴下面放入反光片（芯片也可以），在“DHZ位置设置”中，点击“至抓晶位”，调整其参数使吸嘴尽量靠近反光片（芯片）。

5.调节摄像头的位置，使屏幕十字线处在吸嘴（屏幕亮点）的中心后锁紧。

这是一固晶臂的吸嘴中心为基础，使摄像头的中心和固晶臂的，吸嘴中心重合。

这一步是摄像头的中心和固晶臂吸嘴中心重合。

6.点击“DHZ位置设置”中点击“至抓晶重位”使固晶臂升起来，然后在“DBA位置设定”中，点击“至清洗位”， 这时固晶臂将移到吹气位，装上气管。

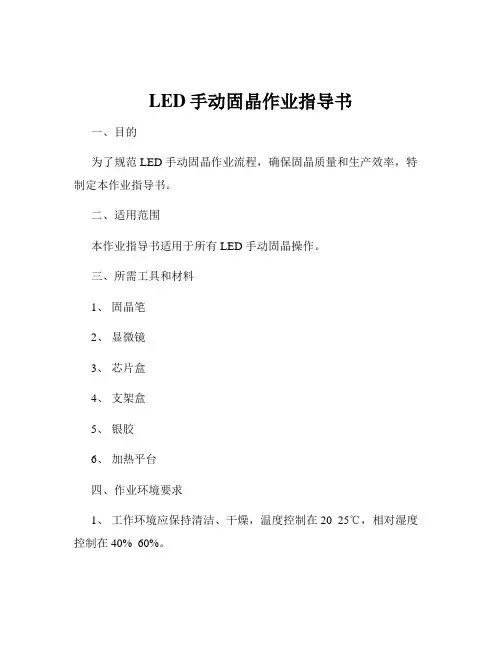

LED手动固晶作业指导书一、目的为了规范 LED 手动固晶作业流程，确保固晶质量和生产效率，特制定本作业指导书。
