聚酰胺纳米复合材料简介
- 格式:ppt
- 大小:4.08 MB
- 文档页数:25
聚酰胺6基纳米复合材料的制备及性能研究在聚酰胺6聚合反应过程中,直接将纳米材料均匀分散在反应体系中,制备了聚酰胺6基纳米复合材料,并研究纳米材料对聚酰胺6性能的影响。
本文的研究内容主要有以下几个方面,利用两种硅烷偶联剂修饰的纳米SiO2作为填料,制备了聚酰胺6/SiO2纳米复合材料,并研究了纳米SiO2表面的功能基团对聚酰胺6性能的影响;以高浓度纳米SiO2母料作为填料,制备了聚酰胺6/SiO2纳米复合材料,研究了纳米SiO2与聚酰胺6的相容性和界面强度;以纳米铜线为填料得到了聚酰胺6/铜线纳米复合材料,研究了纳米铜线对聚酰胺6性能的影响;以氧化铜为填料,通过原位聚合法制备了聚酰胺6/铜纳米复合材料,研究了纳米铜对聚酰胺6力学性能、抗磨减摩性能的影响。
研究了纳米SiO2对聚酰胺6性能的影响,发现含有胺基的可反应型纳米SiO2有利于提高聚酰胺6/SiO2纳米复合材料的机械性能,并且,纳米SiO2与聚酰胺6间形成很强的界面效应;而含有烷基碳链的纳米SiO2,由于不能与聚酰胺6分子间形成化学键接作用,因而不能形成强的界面效应,对聚酰胺6材料机械性能的改善效果较不明显。
另外,在探讨同时含有氨基和烷基碳链的纳米SiO2对聚酰胺6基体材料性能的影响时,发现随着表面氨基和烷基碳链比例的增加,纳米复合材料的机械强度明显提高。
显然,不同表面改性纳米SiO2的加入对材料力学性能产生了不同的影响。
主要是因为纳米SiO2表面的氨基基团能够参与聚酰胺6的聚合过程,与聚酰胺6端羧基形成化学键,并通过氢键作用形成一种基于共价键和氢键连接的柔性界面层;而烷基碳链与聚酰胺6分子链之间仅仅是通过少量氢键和分子链段的相互缠绕作用结合,这种弱的相互作用的界面层对于提高复合材料的拉伸强度和弹性模量的效果较小。
通过对比纳米SiO2表面的氨基和烷基碳链与聚酰胺6分子链段之间形成的界面层不同,分析两种不同比例的硅烷偶联剂修饰的纳米SiO2对聚酰胺6/SiO2纳米复合材料力学性能的影响。

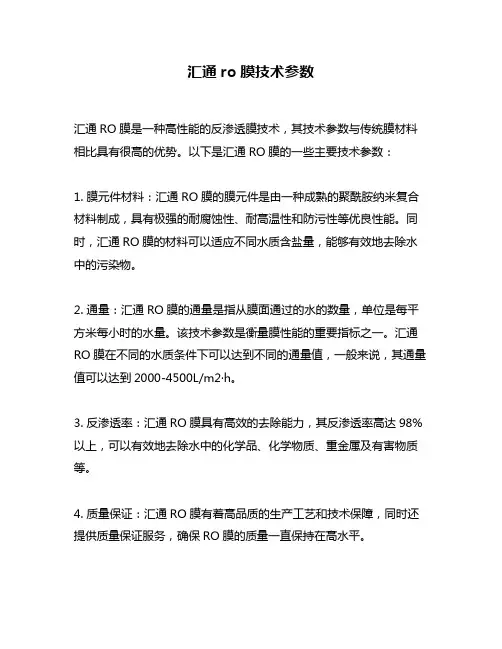

汇通ro膜技术参数
汇通RO膜是一种高性能的反渗透膜技术,其技术参数与传统膜材料相比具有很高的优势。
以下是汇通RO膜的一些主要技术参数:
1. 膜元件材料:汇通RO膜的膜元件是由一种成熟的聚酰胺纳米复合材料制成,具有极强的耐腐蚀性、耐高温性和防污性等优良性能。
同时,汇通RO膜的材料可以适应不同水质含盐量,能够有效地去除水中的污染物。
2. 通量:汇通RO膜的通量是指从膜面通过的水的数量,单位是每平方米每小时的水量。
该技术参数是衡量膜性能的重要指标之一。
汇通RO膜在不同的水质条件下可以达到不同的通量值,一般来说,其通量值可以达到2000-4500L/m2·h。
3. 反渗透率:汇通RO膜具有高效的去除能力,其反渗透率高达98%以上,可以有效地去除水中的化学品、化学物质、重金属及有害物质等。
4. 质量保证:汇通RO膜有着高品质的生产工艺和技术保障,同时还提供质量保证服务,确保RO膜的质量一直保持在高水平。
5. 使用寿命:汇通RO膜具有很长的使用寿命,一般可以达到3-5年以上,具有较低的更换成本和维护成本,大大减轻用户的负担,保障了水质的稳定性和可靠性。
在工业及民用领域中,汇通RO膜技术被广泛应用于水垢控制、水质净化、海水淡化、污水治理等方面,具有广阔的发展前景和良好的应用价值。
汇通RO膜的高性能技术参数是其能够胜任这些工作的主要原因,随着科技的不断进步,汇通RO膜技术将不断优化和改进,为未来的水资源管理及净化事业发挥更为重要的作用。

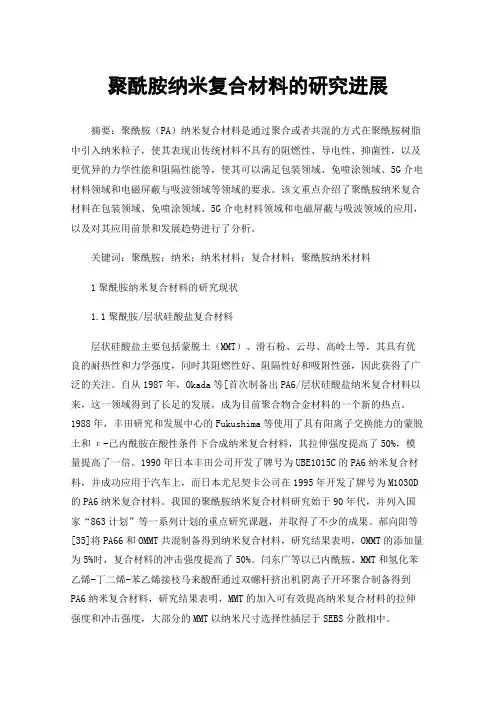

聚酰胺纳米复合材料的研究进展摘要:聚酰胺(PA)纳米复合材料是通过聚合或者共混的方式在聚酰胺树脂中引入纳米粒子,使其表现出传统材料不具有的阻燃性、导电性、抑菌性,以及更优异的力学性能和阻隔性能等,使其可以满足包装领域、免喷涂领域、5G介电材料领域和电磁屏蔽与吸波领域等领域的要求。
该文重点介绍了聚酰胺纳米复合材料在包装领域、免喷涂领域、5G介电材料领域和电磁屏蔽与吸波领域的应用,以及对其应用前景和发展趋势进行了分析。
关键词:聚酰胺;纳米;纳米材料;复合材料;聚酰胺纳米材料1聚酰胺纳米复合材料的研究现状1.1聚酰胺/层状硅酸盐复合材料层状硅酸盐主要包括蒙脱土(MMT)、滑石粉、云母、高岭土等,其具有优良的耐热性和力学强度,同时其阻燃性好、阻隔性好和吸附性强,因此获得了广泛的关注。
自从1987年,Okada等[首次制备出PA6/层状硅酸盐纳米复合材料以来,这一领域得到了长足的发展,成为目前聚合物合金材料的一个新的热点。
1988年,丰田研究和发展中心的Fukushima等使用了具有阳离子交换能力的蒙脱土和ε-己内酰胺在酸性条件下合成纳米复合材料,其拉伸强度提高了50%,模量提高了一倍。
1990年日本丰田公司开发了牌号为UBE1015C的PA6纳米复合材料,并成功应用于汽车上,而日本尤尼契卡公司在1995年开发了牌号为M1030D 的PA6纳米复合材料。
我国的聚酰胺纳米复合材料研究始于90年代,并列入国家“863计划”等一系列计划的重点研究课题,并取得了不少的成果。
郝向阳等[35]将PA66和OMMT共混制备得到纳米复合材料,研究结果表明,OMMT的添加量为5%时,复合材料的冲击强度提高了50%。
闫东广等以己内酰胺、MMT和氢化苯乙烯-丁二烯-苯乙烯接枝马来酸酐通过双螺杆挤出机阴离子开环聚合制备得到PA6纳米复合材料,研究结果表明,MMT的加入可有效提高纳米复合材料的拉伸强度和冲击强度,大部分的MMT以纳米尺寸选择性插层于SEBS分散相中。

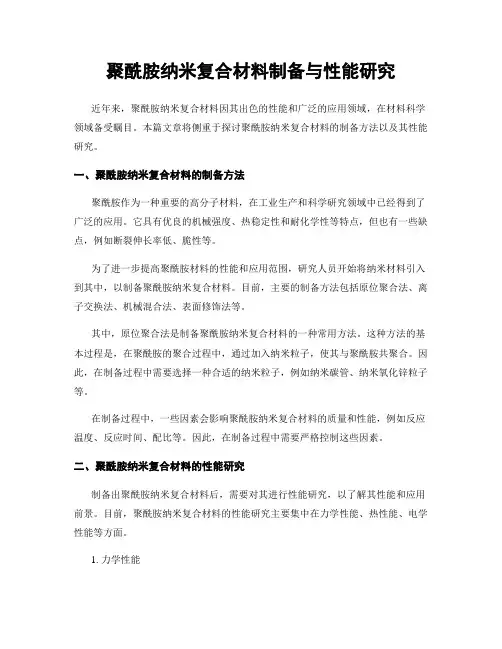

聚酰胺纳米复合材料制备与性能研究近年来,聚酰胺纳米复合材料因其出色的性能和广泛的应用领域,在材料科学领域备受瞩目。
本篇文章将侧重于探讨聚酰胺纳米复合材料的制备方法以及其性能研究。
一、聚酰胺纳米复合材料的制备方法聚酰胺作为一种重要的高分子材料,在工业生产和科学研究领域中已经得到了广泛的应用。
它具有优良的机械强度、热稳定性和耐化学性等特点,但也有一些缺点,例如断裂伸长率低、脆性等。
为了进一步提高聚酰胺材料的性能和应用范围,研究人员开始将纳米材料引入到其中,以制备聚酰胺纳米复合材料。
目前,主要的制备方法包括原位聚合法、离子交换法、机械混合法、表面修饰法等。
其中,原位聚合法是制备聚酰胺纳米复合材料的一种常用方法。
这种方法的基本过程是,在聚酰胺的聚合过程中,通过加入纳米粒子,使其与聚酰胺共聚合。
因此,在制备过程中需要选择一种合适的纳米粒子,例如纳米碳管、纳米氧化锌粒子等。
在制备过程中,一些因素会影响聚酰胺纳米复合材料的质量和性能,例如反应温度、反应时间、配比等。
因此,在制备过程中需要严格控制这些因素。
二、聚酰胺纳米复合材料的性能研究制备出聚酰胺纳米复合材料后,需要对其进行性能研究,以了解其性能和应用前景。
目前,聚酰胺纳米复合材料的性能研究主要集中在力学性能、热性能、电学性能等方面。
1. 力学性能聚酰胺纳米复合材料优异的力学性能是其能够广泛应用的重要原因之一。
通常使用拉伸试验和压缩试验来对聚酰胺纳米复合材料的力学性能进行表征,具体参数有拉伸强度、压缩强度、断裂伸长率等。
研究表明,在添加适量的纳米材料后,聚酰胺纳米复合材料的力学性能得到了显著提高。
例如,在添加纳米碳管后,聚酰胺复合材料的拉伸强度接近10GPa,压缩强度也显著提高。
2. 热性能除了力学性能外,聚酰胺纳米复合材料的热性能也非常重要。
在高温环境下,纳米材料的加入可以提高聚酰胺的热稳定性和阻燃性能。
目前,研究人员主要通过热重分析法、热膨胀仪以及差示扫描量热仪等方法来研究聚酰胺纳米复合材料的热性能。
聚酰胺简介(3)7.5.7 PA纳米复合材料纳米复合材料(NC)是指分散相尺度至少有一维小于l00nm的复合材料,由于纳米分散相大的比表面积和强的界面相互作用,NC表现出不同于一般宏观复合材料的力学、热学、电、磁和光学性能,成为新一代复合材料。
世界上第一次制备的聚合物基NC于1987年由日本丰田中央研究院的0kada公开报道,他采用插层聚合法制备了尼龙6/黏土NC,黏土是具有层状结构的硅酸盐,当它与聚合物以纳米尺度相复合时,由于纳米级相分散、强界面相互作用以及独特的结构和形态,使得聚合物/黏土NC具有常规聚合物/无机填料体系所不具备的一系列优异的性能,如高强度、高模量、高硬度,优异的阻隔、阻燃、表面光洁等性能,加之黏土含量低(一般<10%),不会改变聚合物流动性和加工性。
因此,聚合物/黏土NC成为目前研究最多、最具工业化前景的新一代高性能聚合物基复合材料,在世界范围内得到了广泛的重视,国外发达国家和著名公司纷纷投入极大人力和物力开展聚合物基NC的研制开发,已取得明显进展,已有产品问世。
到目前为止,聚合物基纳米复合材料研究最多的仍是聚酰胺/蒙脱土纳米复合材料。
中科院化学所在国内率先开展了尼龙/黏土NC的研究制备,l994年报道了尼龙6/蒙脱土NC,并发明了"一步"法制备尼龙6/蒙脱土NC,目前正进行推广应用。
7.5.7.1黏土结构和改性聚合物/黏土NC中使用较多的是黏土,黏土为层状2:1型硅酸盐,如钠蒙脱土(S0-diummontmorillonite)、锂蒙脱土(hectorite)和海泡石(sepiolite)等。
蒙脱土(MMT)是研究最多的一种。
其基本结构单元是由一层铝氧八面体夹在两层硅氧四面体之间靠共用氧原子而形成的层状结构,层内原子以强的共价键结合为主,而层之间则以弱的范德华力或静电引力相互作用为主,每个结构单元厚约为lnm、长宽均为100nm的片层,层间有可交换的Na+、Ca2_、M92+等阳离子。
聚酰胺是什么材料
聚酰胺是一种高性能聚合物材料,具有优异的力学性能、耐热性和化学稳定性,被广泛应用于航空航天、汽车、电子、医疗器械等领域。
聚酰胺材料通常以尼龙、Kevlar等品牌名称出现,其种类繁多,性能各异,下面我们来详细了解一下聚酰胺是什么材料。
首先,聚酰胺是一种由酰胺基团(CONH)和芳香族或脂肪族二元或多元酸以
及二元或多元胺通过缩聚反应形成的聚合物。
聚酰胺具有特殊的分子结构,使其具有较高的熔点和玻璃化转变温度,因此具有良好的耐热性和力学性能。
此外,聚酰胺还具有优异的化学稳定性,能够抵抗酸、碱、溶剂等腐蚀介质的侵蚀,因此在化工领域有着广泛的应用。
其次,聚酰胺材料根据不同的聚合物结构和性能要求,可分为多种类型,如聚
酰胺6、聚酰胺66、聚酰胺11、聚酰胺12等。
其中,聚酰胺6和聚酰胺66是应
用最为广泛的两种类型,它们具有良好的机械性能和耐热性,可用于制备各种工程塑料、纤维和薄膜等产品。
而聚酰胺11和聚酰胺12则具有较好的柔韧性和耐化学腐蚀性能,适用于制备弹性纤维和耐腐蚀零部件等。
此外,聚酰胺材料还具有良好的加工性能,可通过注塑、挤出、吹塑、压延等
工艺加工成型,制备成各种形状和尺寸的制品。
同时,聚酰胺还可以与玻璃纤维、碳纤维等增强材料复合,形成聚合物基复合材料,进一步提高其力学性能和耐热性,扩大了其应用范围。
总的来说,聚酰胺是一种具有优异性能的高性能聚合物材料,具有广泛的应用
前景。
随着科技的不断进步和人们对材料性能要求的提高,聚酰胺材料必将在更多领域得到应用,并为人类的生产生活带来更多便利和可能。
聚酰胺纳米材料的合成与应用随着科学技术不断发展,人们对材料科学的研究也越来越深入。
在这其中,纳米材料成为当前研究的重要方向之一。
聚酰胺纳米材料就是在纳米尺度下制备的具有优异性能的材料。
本文将着重探讨聚酰胺纳米材料的合成与应用。
一、聚酰胺纳米材料的合成聚酰胺是一种用于制备高分子材料的重要原料之一。
聚酰胺纳米材料的制备过程中,通常采用溶液聚合法、原子转移自由基聚合法、原位聚合法等多种方法。
下面针对不同方法进行简要介绍。
1.溶液聚合法该方法将聚酰胺单体和各种含有纳米粒子的溶液混合,加入催化剂,通过加热等方式促进聚合反应,得到具有纳米尺度的聚酰胺材料。
该方法具有制备方便、过程简单等特点,广泛应用于医学、电子等众多领域。
2.原子转移自由基聚合法该方法将聚酰胺单体和具有反应活性的自由基引发剂混合,通过具有转移反应能力的单体控制复合产物的分子量分布,进而得到具有纳米尺度的聚酰胺材料。
该方法具有控制性强、分子结构可控等优点,因此在制备催化剂、光电材料等领域中得到了广泛应用。
3.原位聚合法该方法通过将聚酰胺单体注入含有纳米粒子的反应体系中,通过自身聚合反应的产物与纳米粒子发生反应交联,在一定条件下得到具有纳米尺度的聚酰胺材料。
该方法具有制备方便、反应条件简单等优点,目前在催化材料、传感器等领域中被广泛应用。
二、聚酰胺纳米材料的应用1.纳米氧化铝/聚酰胺纳米纤维膜该纳米膜可用于过滤和分离颗粒物、离子等,具有良好的阻隔性能和选择性。
此外,在催化剂载体、能量材料等领域也有广泛应用。
2.聚酰胺/金纳米材料该材料可用于光催化反应、氧化还原反应、传感器等领域。
其优异的光学和催化性能使其成为新型催化剂、电化学传感器等领域的研究热点。
3.聚酰胺/纳米二氧化钛复合材料该材料具有良好的紫外吸收性能、光致发光性能、抗菌性能等。
可用于制备医用材料、太阳能电池、传感器等领域。
结语聚酰胺纳米材料的合成与应用,作为纳米材料研究的重要方向之一,具有广泛的应用前景。
芳香族聚酰胺复合材料
芳香族聚酰胺复合材料是以强度高、刚度大的芳香族聚酰胺为基体,添加玻璃纤维、
碳纤维等增强材料制成的一种复合材料。
其力学性能、热稳定性、化学稳定性、耐腐蚀性、电性能等优异特性使得它在航空、航天、国防、汽车、电子、建筑等领域得到广泛应用。
1. 基本特性
芳香族聚酰胺复合材料具有极高的强度和刚度,同时还具有很好的耐热性和耐腐蚀性能。
在高温环境下仍能保持较高的力学性能,不易变形和拉伸断裂。
此外,它也具有低膨
胀系数、良好的电绝缘性能和优异的耐化学性能。
2. 制备工艺
芳香族聚酰胺复合材料的制备通常采用热固化工艺,即将芳香族聚酰胺树脂与玻璃纤维、碳纤维等增强材料混合后,在高温高压条件下进行热固化反应。
随着制备工艺的不断
改进和技术的提升,现在已经能够实现机械成型、预浸料、自动化加工等高效的生产方
式。
3. 应用领域
芳香族聚酰胺复合材料在航空航天领域是最为广泛的应用领域之一,如制造飞机部件、航天器结构件、卫星导向部件等。
此外,在汽车工业中也被广泛应用,如车身、车顶等部件,其耐热、刚性和强度等特性能够满足汽车行驶时的各种要求。
在建筑、电子、医疗等
领域中,芳香族聚酰胺复合材料也具有广泛的应用前景。
4. 发展趋势
芳香族聚酰胺复合材料在未来的发展中,将更加注重生产环保性,提高产品力学性能、耐热性能和化学稳定性能。
同时,还将进一步提高加工效率,开发出更多的应用领域,推
动其产业化进程。
专利名称:一种聚酰胺纳米复合材料的制备方法专利类型:发明专利
发明人:杨小燕,杨涛,周云港,叶红梅,沈小雷
申请号:CN01138007.1
申请日:20011220
公开号:CN1354201A
公开日:
20020619
专利内容由知识产权出版社提供
摘要:本发明属于高分子新材料技术领域,采用反应挤出技术一步得到聚酰胺纳米复合材料,将经插层处理过的蒙脱土与己内酰胺单体混合处理后,在双螺杆挤出机中反应挤出,制备高性能尼龙6/蒙脱土新型纳米复合材料。
本发明工艺路线简单,纳米材料在复合材料中分散均匀,复合材料性能优良,应用领域广阔。
申请人:南化集团研究院
地址:210048 江苏省南京市大厂区葛关路699号
国籍:CN
更多信息请下载全文后查看。
在材料科学领域,不同材料的熔点是一个重要的物理性质,它决定了材料在高温条件下的行为和应用。
对于聚酰胺类材料,一种名为 PA6G/MOS2 的复合材料引起了广泛关注,本文将深入探讨 PA6G/MOS2 的熔点及其影响因素。
PA6G/MOS2 复合材料PA6G/MOS2 复合材料是一种由聚酰胺 6(PA6)和二硫化钼(MOS2)纳米片组成的复合材料。
PA6 是一种具有优异机械性能和耐磨性的热塑性塑料,而 MOS2 是一种具有优异导电性、导热性和润滑性的二维材料。
将 MOS2 纳米片引入 PA6 基体中,可以显著提高复合材料的整体性能。
PA6G/MOS2 复合材料的熔点PA6G/MOS2 复合材料的熔点是指材料从固态转变为液态时的温度。
在加热过程中,当复合材料达到熔点时,分子链开始剧烈运动,材料开始熔化。
熔点是材料的重要热力学性质,它与材料的分子结构、组成和结晶度密切相关。
影响 PA6G/MOS2 熔点的因素PA6G/MOS2 复合材料的熔点受多种因素的影响,包括:1.MOS2 纳米片含量:MOS2 纳米片的含量对 PA6G/MOS2 复合材料的熔点有显著影响。
随着 MOS2 纳米片含量的增加,复合材料的熔点下降。
这是因为MOS2 纳米片在 PA6 基体中充当异质成核剂,可以促进结晶过程,降低材料的熔点。
2.MOS2 纳米片的尺寸和形状:MOS2 纳米片的尺寸和形状也会影响复合材料的熔点。
较小的 MOS2 纳米片具有更大的表面积,与 PA6 基体的相互作用更强,因此可以更有效地降低熔点。
此外,具有较高长宽比的 MOS2 纳米片比具有较低长宽比的 MOS2 纳米片更有效地降低熔点。
3.PA6 的分子量:PA6 的分子量也会影响复合材料的熔点。
分子量较高的 PA6具有更强的分子间作用力,因此熔点较高。
4.复合材料的结晶度:复合材料的结晶度也对熔点有影响。
结晶度较高的复合材料具有更强的分子间作用力,因此熔点较高。
