线性系统理论总结ppt
一、线性系统简介
1.线性系统定义：
线性系统是指用线性微分方程、线性积分方程和线性算子（算子运算）来表示、描述和分析的一个系统。
这种系统的输入输出之间的关系可以表
示为线性函数的形式。
2.线性系统的实例：
线性系统的例子包括信号处理、控制系统、数字图像处理、模式识别
等等。
线性系统的应用也很广泛，可以应用在机器人、汽车、航空、通信、医疗和金融等行业中。
二、线性系统的演示
1.系统模型：
线性系统通常用状态空间模型来描述，该模型由一组线性微分方程以
及输入、输出和内部状态变量组成。
该模型的工作原理是：系统的输入到
达模型的输入，系统的内部状态变量发生改变，然后将内部状态变量产生
的输出发送到系统的输出端。
2.系统特性：
线性系统具有许多特性，包括平衡点、平稳性、稳定性、反馈和动力
学建模等等。
这些特性是线性系统能够更好地实现高效操作和有效控制的
基础。
三、线性系统的分析
1.状态变量分析：
状态变量是描述系统当前状态的量，它们通过系统的状态转移方程的变化反映系统的行为。
状态变量的分析包括：求出状态变量的收敛状态，判断系统的稳。

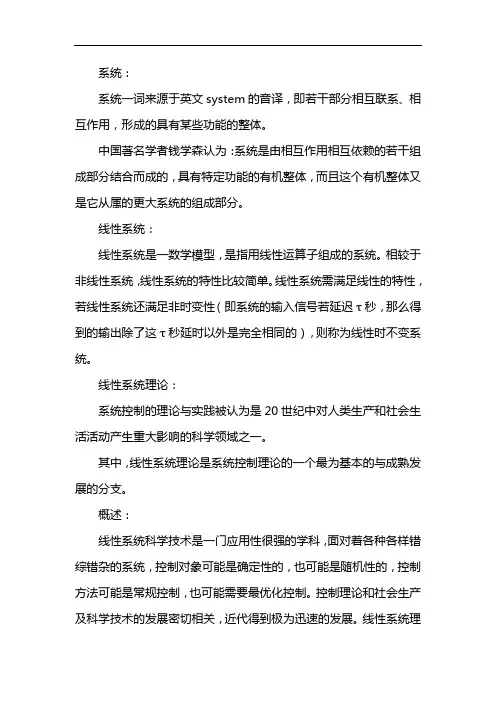

系统：系统一词来源于英文system的音译，即若干部分相互联系、相互作用，形成的具有某些功能的整体。
中国著名学者钱学森认为：系统是由相互作用相互依赖的若干组成部分结合而成的，具有特定功能的有机整体，而且这个有机整体又是它从属的更大系统的组成部分。
线性系统：线性系统是一数学模型，是指用线性运算子组成的系统。
相较于非线性系统，线性系统的特性比较简单。
线性系统需满足线性的特性，若线性系统还满足非时变性（即系统的输入信号若延迟τ秒，那么得到的输出除了这τ秒延时以外是完全相同的），则称为线性时不变系统。
线性系统理论：系统控制的理论与实践被认为是20世纪中对人类生产和社会生活活动产生重大影响的科学领域之一。
其中，线性系统理论是系统控制理论的一个最为基本的与成熟发展的分支。
概述：线性系统科学技术是一门应用性很强的学科，面对着各种各样错综错杂的系统，控制对象可能是确定性的，也可能是随机性的，控制方法可能是常规控制，也可能需要最优化控制。
控制理论和社会生产及科学技术的发展密切相关，近代得到极为迅速的发展。
线性系统理论是现代控制理论中最基础、最成熟的分支，是控制科学重要课程之一。
线性系统理论内容丰富、思想深刻、方法多样、充满美感，不仅提供了对线性控制系统进行建模、分析、综合系统完整的理论，而且其中蕴涵着许多处理复杂问题的方法，这些方法使系统的建模、分析、综合得以简化，为系统控制理论的其它分支乃至其它学科提供了可借鉴的思路，它们是解决复杂问题的一条有效途径。
主要特点：与经典线性控制理论相比，现代线性系统理论的主要特点是：研究对象一般是多变量线性系统；除输入变量和输出变量外，还着重考虑描述系统内部状态的状态变量；在分析和综合方法方面以时域方法为主，兼而采用频域方法；使用更多的数学工具，除经典理论中使用的拉普拉斯变换外，现代线性系统理论大量使用线性代数、矩阵理论和微分方程理论等。
电子工程中的线性系统理论线性系统理论是电子工程中非常重要的一部分内容。
其涉及到信号处理、控制系统、通信系统等多个领域。
本文将对线性系统理论的定义、特征、基本理论等方面进行简要介绍。
一、线性系统的定义线性系统是指其输入和输出具有线性关系的系统。
简单地说，就是许多输入信号叠加组成的输出信号，与单独输入信号的输出信号相加之和完全相同。
其中输入信号可以是电压、电流、功率等，输出信号也可以是同样的类型。
例如，如果一个系统的输入信号为 $x_1$ 和 $x_2$，对应的输出信号为 $y_1$ 和 $y_2$，则该系统是线性的，当且仅当：$$y_1 = ax_1 + bx_2 \\y_2 = cx_1 + dx_2$$其中 $a,b,c,d$ 均为常量。
二、线性系统的特征1. 叠加性：线性系统具有叠加性，即当系统中输入信号为$x_1$ 和 $x_2$ 时，对应的输出信号分别为 $y_1$ 和 $y_2$，则系统中同时输入 $x_1+x_2$ 时，输出信号为 $y_1+y_2$。
2. 抑制性：线性系统具有抑制性，即输入信号越大，输出信号越小。
如果输入信号的某一部分被视为噪声，则线性系统可以减小噪声的影响，同时保持信号的大部分原始信息。
3. 延时特性：线性系统具有延时特性，即在特定的时间段内输入信号可以得到响应。
例如，音频系统在接收到输入信号后需要一定时间来处理信号，并绘制出相应的声音波形。
三、线性系统的基本理论1. 系统函数和频率响应系统函数是将输入信号转换为输出信号的函数，通常用$H(s)$ 或 $H(jw)$ 表示，其中 $s$ 是连续时间变量，$jw$ 是离散时间变量，表示系统的频率响应。
频率响应是指系统在不同频率下的输出功率和输入功率之比，通常用 $H(jw)$ 表示。
2. 系统的稳定性稳定性是指系统在输入端输入有限信号时输出端不会产生无限响应的性质。
在线性系统中，通常采用相对稳定性来描述系统的稳定性，这意味着系统相对于任意有限的输入信号都稳定。
线性系统理论课程大作业论文线性系统理论综述及其应用这学期学习的线性系统理论属于系统控制理论的一个最为基本和成熟发展的分支，主要包括以下内容：介绍采用系统理论解决工程问题的一般步骤，明确建模、分析、综合在解决实际问题中的作用，并重点介绍线性系统模型的特征和分析方法；介绍系统的状态空间描述，结余状态空间方法的分析和系统结构特征和结构的规范分解以及状态反馈及其性质等。
一．线性系统理论研究内容综述系统是系统控制理论所要研究的对象，从系统控制理论的角度，通常将系统定义为由相互关联和相互制约的若干部分组成的具有特定功能的整体。
动态系统是运动规律按照确定规律或者确定的统计的规律岁时间演化的一类系统，动态系统的行为由各类变量间的关系来表征，系统的变量可以分为三种形式，一类是反映外部对系统的影响或者作用的输入变量组，如控制、投入、扰动等；二是表征系统状态行为的内部状态变量组；三是反映系统外部作用或影响的输入变量组如响应，产出。
表征系统动态的过程的数学描述具有两类基本形式，一是系统的内部描述，另一组是输入变量对状态变量的组的动态影响。
从机制的角度来看，动态系统可被分类为连续系统变量动态系统和离散事件动态系统；从特征的角度，动态系统可分别分类为线性系统和非线性系统，参数集成系统和分布参数系统；从作用时间类型角度，动态系统可被称为连续时间系统和离散时间系统。
线性系统理论是系统控制理论最为成熟和最为基础的分支。
他是现代控制理论的一个重要组成部分，也是对经典控制理论的延申。
现代控制理论主要是着重研究现性状态的运动规律和改变这种规律的可能性和方法。
线性系统的理论和方法是建立在建模的基础上。
在建模的基础上，可以进一步把线性系统的理论进一步区分为“分析理论”和“综合理论”。
分析理论分为定量分析和定性分析，定量分析是着重于研究对系统性能和控制具有重要意义的结构特性。
系统综合理论是建立在分析的基础上，系统综合目的是使系统的性能达到期望的指标或实现最优化。
线性系统理论一、主要内容本课程是一门信息科学的专业基础课程，阐述分析和综合线性多变量系统的理论、方法和工程上的实用性，本理论在控制技术、计算方法和信号处理等领域有着广泛的应用。
1、系统、系统模型，线性系统理论基本内容2、状态、状态空间，状态和状态空间的数学描述，连续变量动态的状态空间描述，系统输入输出描述与状态空间描述的关系，LTI系统的特征结构，状态方程的约当规范型，系统状态方程与传递函数矩阵的关系，组合系统的状态空间描述3、连续时间LTI系统的运动分析，状态转移矩阵和脉冲响应矩阵，连续时间LTV系统的运动分析，连续时间LTI系统的时间离散化，离散时间线性系统的运动分析4、线性系统的能控性和能观测性，连续时间LTI系统的能控性和能观测性判据，离散时间线性系统的能控性和能观测性判据5、对偶系统和对偶性原理，时间离散化线性系统保持能控性和能观测性的条件，能控和能观测规范型，连续时间LTI系统的结构分解6、系统外部和内部稳定性，李亚普诺夫稳定的基本概念，李亚普诺夫第二方法的主要定理，连续时间线性系统的状态运动稳定性判据，离散时间线性系统的状态运动稳定性判据7、系统综合问题，状态反馈和输出反馈，状态重构和状态观测器，降维状态观测器，状态观测器状态反馈系统的等价性问题二、线性系统及其研究的对象一般说来，许多物理系统在其工作点的附近都可以近似地用一个有限维的线性系统来描述，这不仅是由于线性系统便于从数学上进行处理，更为重要的，它可以在相当广泛的范围内反映系统在工作点附近的本质。
因此，线性系统理论研究对象是 (线性的)模型系统，不是物理系统。
控制理论发展到今天，包括了众多的分支，如最优控制，鲁棒控制，自适应控制等。
但可以毫不夸张地说，线性系统的理论几乎是所有现代控制理论分支的基础，也是其它相关学科如通讯理论等的基础。
三、研究线性系统的基本工具研究有限维线性系统的基本工具是线性代数或矩阵论。
用线性代数的基本理论来处理系统与控制理论中的问题，往往易于把握住问题的核心而得到理论上深刻的结果。
线性系统理论一、主要内容本课程是一门信息科学的专业基础课程，阐述分析和综合线性多变量系统的理论、方法和工程上的实用性，本理论在控制技术、计算方法和信号处理等领域有着广泛的应用。
1、系统、系统模型，线性系统理论基本内容2、状态、状态空间，状态和状态空间的数学描述，连续变量动态的状态空间描述，系统输入输出描述与状态空间描述的关系，LTI系统的特征结构，状态方程的约当规范型，系统状态方程与传递函数矩阵的关系，组合系统的状态空间描述3、连续时间LTI系统的运动分析，状态转移矩阵和脉冲响应矩阵，连续时间LTV系统的运动分析，连续时间LTI系统的时间离散化，离散时间线性系统的运动分析4、线性系统的能控性和能观测性，连续时间LTI系统的能控性和能观测性判据，离散时间线性系统的能控性和能观测性判据5、对偶系统和对偶性原理，时间离散化线性系统保持能控性和能观测性的条件，能控和能观测规范型，连续时间LTI系统的结构分解6、系统外部和内部稳定性，李亚普诺夫稳定的基本概念，李亚普诺夫第二方法的主要定理，连续时间线性系统的状态运动稳定性判据，离散时间线性系统的状态运动稳定性判据7、系统综合问题，状态反馈和输出反馈，状态重构和状态观测器，降维状态观测器，状态观测器状态反馈系统的等价性问题二、线性系统及其研究的对象一般说来，许多物理系统在其工作点的附近都可以近似地用一个有限维的线性系统来描述，这不仅是由于线性系统便于从数学上进行处理，更为重要的，它可以在相当广泛的范围内反映系统在工作点附近的本质。
因此，线性系统理论研究对象是 (线性的)模型系统，不是物理系统。
控制理论发展到今天，包括了众多的分支，如最优控制，鲁棒控制，自适应控制等。
但可以毫不夸张地说，线性系统的理论几乎是所有现代控制理论分支的基础，也是其它相关学科如通讯理论等的基础。
三、研究线性系统的基本工具研究有限维线性系统的基本工具是线性代数或矩阵论。
用线性代数的基本理论来处理系统与控制理论中的问题，往往易于把握住问题的核心而得到理论上深刻的结果。
第一篇线性系统理论尽管任何实际系统都含有非线性因素，但在一定条件下，许多实际系统可用线性模型充分地加以描述，加之在数学上处理线性系统又较为方便，因此线性控制系统理论在控制工程学科领域中占有重要地位，是应用最优控制、最优估计与滤波、系统辨识、自适应控制等现代控制理论及构造各类现代控制系统的基础．众所周知，经典线性控制系统理论以传递函数为主要数学工具，侧重研究系统外部特性，这种方法在分析设计单变量系统时卓有成效，但随着航空航天、工业过程控制等高技术的发展，系统越来越复杂，需要分析与设计多变量系统。
5O年代末、60年代初，学者卡尔曼等人将古典力学中的状态、状态空间概念加以发展与推广，用来描述多变量控制系统，并深刻揭示了用状态空间描述的系统的内部结构特性，如可控性与可观测性，从而奠定了现代线性控制系统的理论基础。
在此基础上形成了适于多变量系统的状态反馈、输出反馈等新的反馈设计方法，以实现系统闭环极点的任意配置、消除或抑制扰动、稳定并精确地跟踪、解除或削弱交叉耦合影响，达到满足系统的各项动、静态性能指标要求。
本篇将系统介绍现代线性系统理论的基本内容。
第一章介绍状态空间分析法一般理论，主要介绍定常连续、时变连续、离散系统状态空间数学模型的建立及其解的特性．第二章介绍系统以状态空间描述后内部结构特性（含稳定性、可控性、可观测性）的分析方法，详细论证了定常系统各种结构特性的判别准则，对时变系统情况只作简介；其中应用李雅普诺夫理论所作的稳定性分析只限于线性系统。
第三章着重介绍用状态反馈实现闭环极点任意配置的系统综合方法。
第一章状态空间分析法经典控制理论中基于传递函数建立起来的如频率特性、根轨迹等一整套图解分析设计方法，对单输入-单输出系统极为有效，至今仍在广泛成功地应用。
- 1 -- 2 -由于60年代以来，控制工程向复杂化、高性能方向发展，需处理多输入-多输出、时变、非线性等方面的问题，加之数字计算机技术的卓越成果，有可能对这些复杂系统进行分析设计和实时控制，于是推动了状态空间分析设计方法的形成和发展．运用状态空间描述系统，是现代控制理论的重要标志，它弥补了用传递函数描述系统的许多不足之处，诸如传递函数对于处在系统内部的中间变量不便描述，甚至对某些中间变量还不能够描述，忽略了初始条件的影响。
线性系统理论20世纪50年代以后，随着航天等技术的发展和控制理论应用范围的扩大，经典线性控制理论的局限性日趋明显,它既不能满足实际需要,也不能解决理论本身提出的一些新问题。
这种状况推动线性系统的研究，在1960年以后从经典阶段发展到现代阶段。
美国学者R.E.卡尔曼首先把状态空间法应用于对多变量线性系统的研究，提出了能控性和能观测性这两个基本概念，并提出相应的判别准则。
1963年他又和E.G.吉尔伯特一起得出揭示线性系统结构分解的重要结果，为现代线性系统理论的形成和发展作了开创性的工作。
1965年以后，现代线性系统理论又有新发展。
出现了线性系统几何理论、线性系统代数理论和多变量频域方法等研究多变量系统的新理论和新方法。
随着计算机技术的发展，以线性系统为对象的计算方法和计算机辅助设计问题也受到普遍重视。
主要特点与经典线性控制理论相比，现代线性系统理论的主要特点是：①研究对象一般是多变量线性系统，而经典理论主要以单输入单输出系统为研究对象。
因此，现代线性系统理论具有大得多的适用范围。
②除输入变量和输出变量外，还着重考虑描述系统内部状态的状态变量，而经典理论只考虑系统的外部性能（输入与输出的关系）。
因此，现代线性系统理论所考虑的问题更为全面和更为深刻。
③在分析和综合方法方面以时域方法为主，兼而采用频域方法。
而经典理论主要采用频域方法。
因此，现代线性系统理论能充分利用这两种方法。
而时域方法对动态描述要更为直观。
④使用更多的数学工具，除经典理论中使用的拉普拉斯变换外，现代线性系统理论大量使用线性代数、矩阵理论和微分方程理论，对某些问题还使用泛函分析、群论、环论、范畴论和复变函数论等较高深的数学工具。
因此，现代线性系统理论能探讨更一般更复杂的问题。
§3—2单变量系统的实现3—2—1可控性、可观测性与零、极点对消问题本节首先研究单变量系统动态方程的的可控性、可观性与传递函数零、极点相消问题之间的关系。
考虑单变量系统，其动态方程为x Ax b cx ,u y =+=&(3—32)(3—32)式对应的传递函数为c I A b c I A b I A 1()()()()()adj s N s g s s s D s --=-==-(3—33)式中：c I A bI A()()()N s adj s D s s =-=-()0N s =的根称为传递函数()g s 的零点，()D s = 0的根称为传递函数g (s )的极点。
下面是本节的主要结果。
定理3—8 动态方程(3—32)可控、可观测的充分必要条件是g (s )无零、极点对消，即()D s 和N (s )无非常数的公因式。
证明 首先用反证法证明条件的必要性。
若有0s s =既使0()0N s =，又使0()0D s =，由(3—33)式即得I A c I A b 000,()0s adj s -=-= (3—34)利用恒等式I A I A I A I A I I A1()()()()adj s s s s s ----=-=-可得I A I A I ()()()s adj s D s --=(3—35)将0s s =代入(3—35)式，并利用(3—34)式，可得I A A I A 000()()s adj s adj s -=-(3—36)将上式前乘c 、后乘b 后即有cA I A b c I A b 00000()()()0adj s s adj s s N s -=-==将(3—36)式前乘cA 、后乘b 后即有cA I A b cA I A b 2000()()0adj s s adj s -=-=依次类推可得c I A b cA I A b 00()()0()0N s adj s adj s =-=-=cA I A b cA I A b 2010()0()0n adj s adj s --=-=M这组式子又可表示为c cA I A b cA 01()0n adj s -轾犏犏犏-=犏犏犏犏臌M (3—37)因为动态方程可观测，故上式中前面的可观性矩阵是可逆矩阵，故有I A b 0()0adj s -=(3—38)又由于系统可控，不妨假定A b ,具有可控标准形(3—1)的形式，直接计算可知I A b 00101()0n s adj s s -轾犏犏犏-=?犏犏犏犏臌M(3—39)出现矛盾，矛盾表明()N s 和()D s 无相同因子，即()g s 不会出现零、极点相消的现象。
