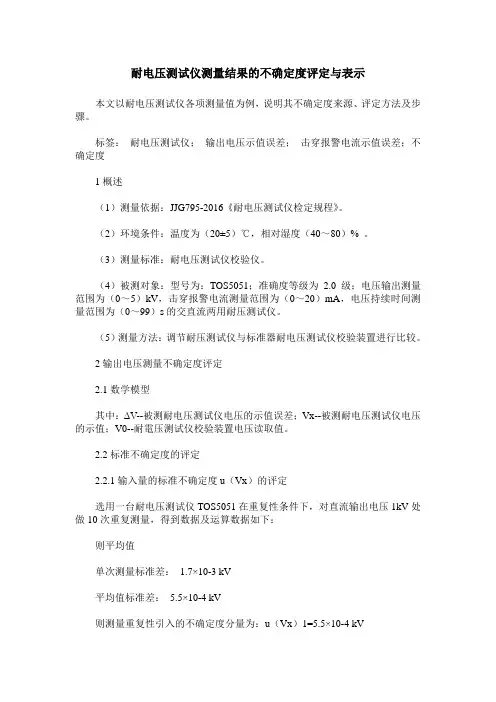

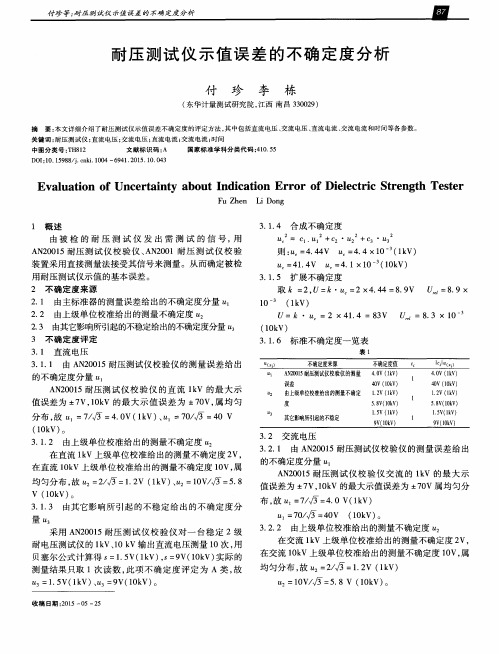

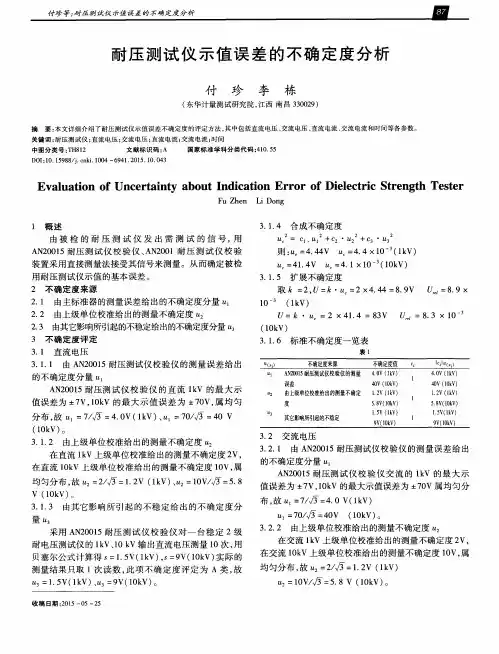

耐电压测试仪测量结果的不确定度评定与表示本文以耐电压测试仪各项测量值为例，说明其不确定度来源、评定方法及步骤。
标签：耐电压测试仪；输出电压示值误差；击穿报警电流示值误差；不确定度1概述（1）测量依据：JJG795-2016《耐电压测试仪检定规程》。
（2）环境条件：温度为（20±5）℃，相对湿度（40～80）% 。
（3）测量标准：耐电压测试仪校验仪。
（4）被测对象：型号为：TOS5051；准确度等级为2.0级；电压输出测量范围为（0～5）kV，击穿报警电流测量范围为（0～20）mA，电压持续时间测量范围为（0～99）s的交直流两用耐压测试仪。
（5）测量方法：调节耐压测试仪与标准器耐电压测试仪校验装置进行比较。

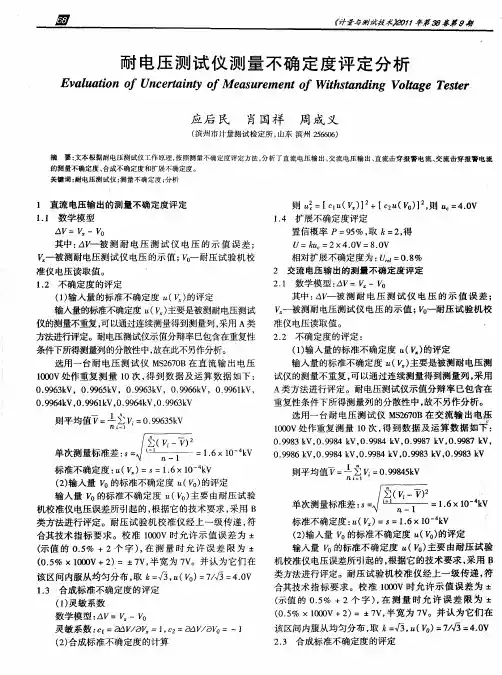

2输出电压测量不确定度评定2.1数学模型其中：ΔV--被测耐电压测试仪电压的示值误差；Vx--被测耐电压测试仪电压的示值；V0--耐電压测试仪校验装置电压读取值。
2.2标准不确定度的评定2.2.1输入量的标准不确定度u（Vx）的评定选用一台耐电压测试仪TOS5051在重复性条件下，对直流输出电压1kV处做10次重复测量，得到数据及运算数据如下：则平均值单次测量标准差： 1.7×10-3 kV平均值标准差： 5.5×10-4 kV则测量重复性引入的不确定度分量为：u（Vx）1=5.5×10-4 kV被测耐电压测试仪分辨力为0.01kV，其半宽为0.005kV，属于均匀分布，则被测耐电压测试仪分辨力引入的不确定度分量：u（Vx）2=0.005kV/=2.9×10-3 kV因被测表重复性引入的不确定度分量和被测表分辨力引入的不确定度分量对测量标准不确定度的贡献存在重复，故取两者中大的为被校表引入的标准不确定度。
则u（Vx）=u（Vx）2=2.9×10-3 kV2.2.2输入量V0的标准不确定度u（V0）的评定输入量V0的标准不确定度u（V0）主要来源于标准器输出电压的准确度和标准器的分辨力所引入的标准不确定度，两者属于均匀分布，采用B类方法进行评定。
耐压试验中击穿和闪络现象之分析试验,作出定性分析,得出明确的概念.一,击穿和闪络原理电器产品人可触及的导体是用绝缘材料和空气间隙与带电体隔开的.绝缘材料的绝缘性能和空气间隙状况直接涉及人身防触电的安全问题.通过耐压试验对此进行检验考核,如发生击穿或闪络现象,就认为这项安全性能不合格.因此,如何理解击穿和闪络现象十分必要.1.击穿原理材料的导电性能是由它的原子蛄构所决定的.绝缘材料原子的外层电子受原子核的束缚力很大,很不容易挣脱出来,形成自由电子的机会非常4,.对介于两导体之间的绝缘介质施加电压,当电压不断增加时,开始电流极微且不会有多大的变化,但是电压增加到一定的大小之后,电流突然增失,出现击穿现象.这是由于外加电场强制地把外层电子拉出,彤成自由电子,导致电流剧增.换句话说,鲍缘材料并不是绝对不导电,当外加电压足够高时,腥样有很大的电流流经绝缘体,这就所谓的击穿.其伏安特性曲线如图1所示.2.闪络原理具有一定空气间隙的两个带电导体会形成空问电场,该场强的大小与闻隙大小和电场强弱有关.当两导体问空气间隙(电气问隙)足够小和电为了弄清产生击穿的外界因素,设想做一些比较试验.(一)不同材料的击穿特性比较试验该项试验以相同的爬电距离为前提,试验原理如图2.毋2击穿试验席理田(1)木质材料诚骚蛄果,如表1.裹1甘验直w『0l0,5lIl0l5j2,02,5l3.03.5….…olo092『0.1620.264l0,粥I_B】2j击穿/Ⅲ1要…o-嘲0.枸ll_lm2.013l击穿/数据在5秽种内读得.(2)橡皮材料试验蛄果如表2(二)相同材料电气间隙,-k.4,比较试验用相同犀度的橡皮作为鲍缘介质,试验原理如图3和图4,图4是将图3所示的电气问隙缩徽锏晾—卜墨里墨I.星生墅黑.IL—一kv争—_-一L————kV————_J 图5图6爬电距离太小比较试验原理图试验结果:图5在4kv时,击穿;而图6在4kV时,不击穿.(四)相同材料介质,两侧导体形位关系不同的比较试验I.两导体面——面相对如图7所示;2.两导体点——面相对如图8所示.芒…体圉7图8形位关系不同比较试验原理图试验结果如表4.裹4高压试验值w00.510l1.5l2.0253.035l圈700.0260ol0o92lo1830.3霓击穿,I圈8000000.01~l0.011100210.04l006ZD.145 三,试验结果的推断任何试验都在特定条件下进行,而实际情况却有千差万别.不过,我们可以用实验所得结果进行普遍J『生推断.实验所得的几种定量特性进行定性分析.如图9所示:l2108642图9绝馨特性分析原理图①特性曲线,可描述前面表2情况.在击穿之前泄漏电流极其微小,基本上是零.不论高压试验台整定电流继电器设定的动作电流为多少,只要动作就能表明击穿.也就是说,在耐压试验中.要使材料产生击穿现象,与所设定的整定电流无关.象选种情况,不管设在那档整定电流值,只要整定电流继电器动作,便可认为击穿.②特性在击穿之前,泄漏电流也很小,如果将I下转第36页)(上海计量测试)2/1998—31—捌与革新(3)测量杠杆上的调节螺丝尖头磨损严重.应更换新的调节螺丝(4)金钢石压头损坏.更换压头.(5)主轴与工作面同轴度差.调升降丝杆的位置.(6)指示器有故障.修理指示器7.c标尺中的高值舍格,中低值不合格(1)压头锥角表面光洁度差.修整或更换压头.(2)剥试扛杆比不合适.重调杠杆比.(三)试件支承机构不正常1.丝杆不能自由下降.(1)丝杆有损伤.修理丝杆.(2)丝杆与丝母间有杂物或镑蚀.应清洗杂物并除锈上油.(3)丝杆变形.校正丝杆.2工作面不率固(1)工作面辆部与丝杆上端配合间隙过大.更换舍适的工作面.3.转动工作面手柄,丝杆有转动现象.(1)键配合间隙过大更换合适的键.(2)固定在丝杆套内的平键松动,拧紧键的固紧螺钉.‘‘‘‘,■’’,’,,,’’,,,,’,’,’,’,…’,,,,’…,■●’■’’,’,●,,,,’,…,’■,,,’,’,…,,,,,,,,’,,,’●,,【上瑶第32页Jda(ms_眦)丽1丽11:上_(一ff2dL)COSCtODsdL’-‘量仪”的总不确定度占0的数值相接近,因此,严格执行JJG300—82检定规程,进行正常的检定工作精度是完全有保证的.而经该装置检定合格的小角度检定仪,完全可以执行JJG202—90自准直仪检定规程与JJGT12—90电子抽平仪检定规程,开展对高精度自准直仪,电子水平仪等工作计量器具的示值误差等项检定工作.l上摄第31页J整定电流值谩定为2rnA,继电器正好在击穿点动作;可是,③特性却在击穿以前,整定电流继电器就动作了,这样就不能认为继电器动作就是击穿.③,④特性,它们在击穿之前,泄漏电流增长率相同,可是,④特性的击穿点比③特性的击穿点要高.就此而言,④特性的鲍豫材料优于③特性的绝缘材料.就泄漏电流大d,而论,①特性泄漏电流为最小,可是击穿点比其它三种情况都要低. 因此,没有必要将泄漏电流的大d,来作为击穿的判定条件.④特性在击穿之前,应有相当大的泄漏电流,如果耐压试验台的变压器输出容量不足以输出击穿前的那么大的电流,就意味着不足以导致击穿现象,而产生误判断.为此,试验标准对高压变压器的输出容量有规定.另外,从表1和表3中可知,多’殳做耐压试验会降低材料的绝缘性能.所以,在某些产品标准中规定,傲第=次耐压试验时,高压值为第一次的80%综前所述,击穿现象表现为泄漏电流突然上升,会导致高压变压器输出电压跌落.闪络现象表现为强烈的闪光,井导致泄漏电流剧增,同样导致高压跌落.产生击穿现象的因素有,试验时的高压值,试验时间和次数,绝缘材料性质,爬电距离,电气间隙及两导体间形住关系等.试验中绝缘材料在击穿之前,可能有较大的泄漏电流,必须将整定电流值设定在击穿前泄漏电流值以上,只有这样,整定电流继电器动作才能表明材料真正击穿.否则,整定电流继电器动作不能表明绝缘材料真正击穿. 36一’上海计量测试)2/199s。

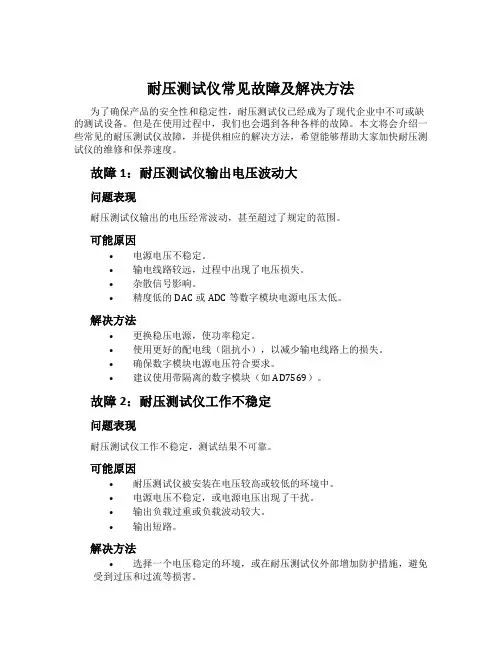

耐压测试仪常见故障及解决方法为了确保产品的安全性和稳定性，耐压测试仪已经成为了现代企业中不可或缺的测试设备。
但是在使用过程中，我们也会遇到各种各样的故障。
本文将会介绍一些常见的耐压测试仪故障，并提供相应的解决方法，希望能够帮助大家加快耐压测试仪的维修和保养速度。
故障1：耐压测试仪输出电压波动大问题表现耐压测试仪输出的电压经常波动，甚至超过了规定的范围。
可能原因•电源电压不稳定。
•输电线路较远，过程中出现了电压损失。
•杂散信号影响。
•精度低的DAC或ADC等数字模块电源电压太低。
解决方法•更换稳压电源，使功率稳定。
•使用更好的配电线（阻抗小），以减少输电线路上的损失。
•确保数字模块电源电压符合要求。
•建议使用带隔离的数字模块（如AD7569）。
故障2：耐压测试仪工作不稳定问题表现耐压测试仪工作不稳定，测试结果不可靠。
可能原因•耐压测试仪被安装在电压较高或较低的环境中。
•电源电压不稳定，或电源电压出现了干扰。
•输出负载过重或负载波动较大。
•输出短路。
解决方法•选择一个电压稳定的环境，或在耐压测试仪外部增加防护措施，避免受到过压和过流等损害。
•调整电源电压，使之符合耐压测试仪的要求，或者加入电源过滤器，消除电源干扰。
•避免过载，确保输出负载符合耐压测试仪的规格，或加入合适的负载容量和稳压电路等调整器件。
•检查和排除输出短路。
故障3：耐压测试仪无法连接计算机问题表现无法将耐压测试仪与计算机之间建立通讯，无法进行测试过程记录和数据分析。
可能原因•TCP/IP配置错误，网络连接错误。
•串口通讯过程中出现问题，连接不上。
•USB设备驱动无法正常安装或打开。
解决方法•检查TCP/IP配置和网络连接，消除故障。
•检查串口连接，解决设备无法连接的问题。
•检查USB驱动安装情况和设备是否正确连接。
故障4：耐压测试仪的读数出现了明显的误差问题表现耐压测试仪测出来的数据与实际值有很大的误差。
可能原因•耐压测试仪的电子测量部件，如电荷放大器、采集芯片、ADC等元件等工作不正常或损坏。
耐压仪测量误差的来源分析与系统校准方法一、引言耐压仪作为一种常用的电气安全测试设备，被广泛应用于各种电气设备的生产和维修过程中。
然而，在实际使用中，耐压仪的测量误差会对测试结果产生一定的影响，因此我们有必要对其误差来源进行分析，并提出相应的系统校准方法。
本文将就耐压仪测量误差的来源进行深入研究，并提出可行的校准方法，以提高测试结果的准确性和可靠性。
二、耐压仪测量误差的来源分析1. 电压源误差耐压仪的测量基于外部提供的电压源，因此电压源的精度和稳定性直接影响着测量结果的准确性。
不同电压源的质量差异和精度不一致会导致测量误差的产生。
此外，电压源的电压波动、温度变化等因素也会对测量结果产生影响。
2. 测量电缆和连接器的质量影响测量电缆和连接器是将电压源与被测设备连接的关键部分。
如果电缆或连接器质量不佳，会导致电压信号的损失或干扰，从而引起测量误差的产生。
因此，选择合适的电缆和连接器，并确保其连接牢固、接触良好，对于减小测量误差具有重要意义。
3. 人为误差在耐压仪测量过程中，人为误差也是测量误差的重要来源。
操作人员的经验水平、操作规范性以及人为评判的主观性都可能导致误差的产生。
因此，培训合格的操作人员，并制定标准的操作规范是减小人为误差的关键。
三、耐压仪系统校准方法1. 校准电压源为了减小电压源误差对测量结果的影响，可以通过校准电压源的方式来提高其精度和稳定性。
校准电压源需要定期检测其输出电压，并与标准电压源进行比对，以确定其误差并进行校正。
2. 配备优质的电缆和连接器为了减小测量电缆和连接器的质量影响，选择质量优良的电缆和连接器十分重要。
通过选择阻抗匹配、抗干扰能力强的电缆和连接器，可以有效降低测量误差。
此外，定期检查电缆和连接器的连接状态，确保其良好的接触也是减小误差的关键。
3. 培训合格的操作人员针对人为误差的来源，培训合格的操作人员是降低误差的关键。
通过系统的培训和操作规范的制定，提高操作人员的技能水平和操作规范性，从而减小人为误差的产生。
耐电压测试仪检定及使用过程中应把握的几个问题作者：张越专许斌彬来源：《科教导刊·电子版》2016年第05期摘要文章介绍了耐电压测试仪在检定及使用过程中常见的问题，通过对其使用中主要指标及项目的分析，提出了解决问题的方法，提高了测试仪的准确性和可靠性，为电器产品的安全检验提供技术保证。
关键词检定使用耐电压测试仪常见问题中图分类号：TM934.3 文献标识码：A0引言随着现代科技的快速发展，诸如空调、冰箱、电视等电器产品广泛应用于人们的日常生活中，电器产品的使用安全性受到了高度关注，CSA、UL和IEC标准中，日常使用的绝大多数电器产品均要求进行耐压测试，可以看出，耐压测试是安全标准的重要组成部分，耐电压测试仪作为安全防护类计量器具，我们在检定和使用中必须慎之又慎。
1检定和使用中的主要指标及项目耐电压测试仪（Withstanding Voltage Testers）也就是俗称的高压测试仪，通过对产品施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘强度是否符合要求的测试。
为了保证使用仪器的准确性和可靠性，必须定期对耐电压测试仪进行检定或校准。
根据中华人民共和国《JJG795-2004耐电压测试仪》检定规程5.2款要求，耐压仪使用中的检验项目有：外观及通电检查；交直流输出电压；击穿报警电流；电压持续时间。
其中最主要的指标是输出电压和击穿报警电流。
根据笔者多年的工作经验，关于输出电压，其使用问题多于计量问题，而击穿报警电流的使用和计量问题相对于输出电压会更多。
1.1 输出电压检定和使用中的常见问题输出电压通常采用直接测量法检定，将测试仪输出端与数字高压表（校验仪）连接。
将测试仪输出电压示值调到规定的检测点（指针对准带有数字的分度线）上进行测试，读取数字高压表上的电压示值；测试仪输出电压由小到大，重量测量两次，取其平均值，即为电压实测值。
目前在计量过程中普遍存在的问题是只测量一次（只上升，不下降）便作为测量结果，不符合JJG795-2004 5.3.4.2.2款要求。
压力试验机误差产生原因和解决方法力试验机常见问题解决方法压力试验机也称电子压力试验机，紧要适用于橡胶、塑料板材、管材、异型材，塑料薄膜、电线电缆、防水卷材、金属丝、纸箱等材料的各种物理机械性能测试。
误差产生原因1.试验机安装不正确产生的误差试验机安装不水平，会加添各活动部件之间的摩擦力，影响垂直安装，从而给试验机带来误差。
（1）主机部分安装不水平工作活塞和工作油缸之间将会产生摩擦力，试验机工作平台与一侧立柱之间的导轮也会产生摩擦力，从而产生误差，一般表现为正差，且误差随着载荷的增大而减小。
（2）测力计部分安装不水平若测力计前后安装不水平，将会使摆轴轴承之间产生摩擦力，其误差一般表现为负差。
综合以上两种因素产生误差的特点都是对小负荷影响大，对大负荷影响小。
2摩擦阻力产生的误差（1）主机部分摩擦阻力液压试验机的摩擦阻力紧要发生在工作油缸和工作活塞之间。
除安装不水平因素外，油缸内有脏物，油的粘度过大，也会造成摩擦阻力加大。
另外，工作平台导轮位置不合适也会造成与一侧立柱的摩擦力增大。
（2）测力计部分摩擦阻力测力计产生摩擦阻力的原因较多，如测力油缸与测力活塞之间有脏物，油的粘度过大，指示装置上的从动针摩擦力大，齿轮齿杆上有油污、脏物或齿杆上限位片压得过紧，测力活塞皮带磨损断裂等。
误差除去方法对于以上误差的显现，应首先检查试验机安装是否水平，对主机用框式水平尺在工作油缸外圈相互垂直的两个方向找平。
对测力计在摆杆正面调整测力计前后水平，将摆杆边缘与内侧刻线对齐固定，用水平尺靠在摆杆侧面调整机体左右水平。
对油缸内脏物可放油清洗并更换粘度适合的机油。
测力计指示装置从动针摩擦力过大，齿轮齿杆过脏，可用汽油清洗并调整压紧螺丝及齿杆上限位片，更换测力活塞上的皮带，这些都可以达到除去误差的目的，使试验机达到合格使用状态大家应当都明白，拉力试验机工作过程中会给操带来一些障碍！然而知道归知道，真正需要解决这些障碍的时候，很多人却不知道该假如下手。

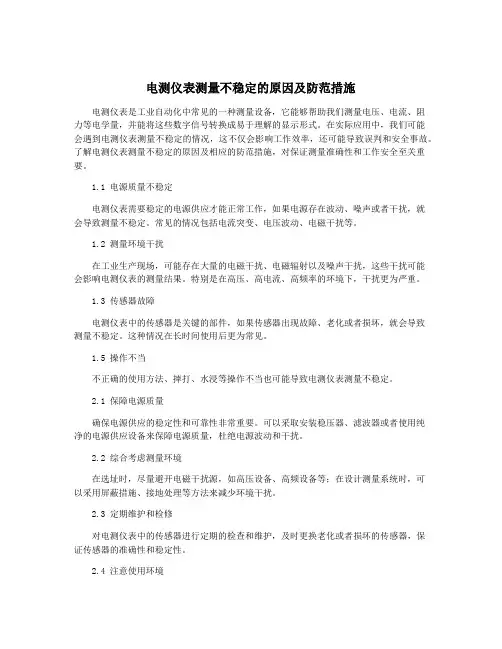

电测仪表测量不稳定的原因及防范措施电测仪表是工业自动化中常见的一种测量设备，它能够帮助我们测量电压、电流、阻力等电学量，并能将这些数字信号转换成易于理解的显示形式。
在实际应用中，我们可能会遇到电测仪表测量不稳定的情况，这不仅会影响工作效率，还可能导致误判和安全事故。
了解电测仪表测量不稳定的原因及相应的防范措施，对保证测量准确性和工作安全至关重要。
1.1 电源质量不稳定电测仪表需要稳定的电源供应才能正常工作，如果电源存在波动、噪声或者干扰，就会导致测量不稳定。
常见的情况包括电流突变、电压波动、电磁干扰等。
1.2 测量环境干扰在工业生产现场，可能存在大量的电磁干扰、电磁辐射以及噪声干扰，这些干扰可能会影响电测仪表的测量结果。
特别是在高压、高电流、高频率的环境下，干扰更为严重。
1.3 传感器故障电测仪表中的传感器是关键的部件，如果传感器出现故障、老化或者损坏，就会导致测量不稳定。
这种情况在长时间使用后更为常见。
1.5 操作不当不正确的使用方法、摔打、水浸等操作不当也可能导致电测仪表测量不稳定。
2.1 保障电源质量确保电源供应的稳定性和可靠性非常重要。
可以采取安装稳压器、滤波器或者使用纯净的电源供应设备来保障电源质量，杜绝电源波动和干扰。
2.2 综合考虑测量环境在选址时，尽量避开电磁干扰源，如高压设备、高频设备等；在设计测量系统时，可以采用屏蔽措施、接地处理等方法来减少环境干扰。
2.3 定期维护和检修对电测仪表中的传感器进行定期的检查和维护，及时更换老化或者损坏的传感器，保证传感器的准确性和稳定性。
2.4 注意使用环境在使用电测仪表时，要注意周围环境，避免摔打、水浸等不当操作；在存放和使用时，避免高温、潮湿环境，保持仪器的整洁和干燥。
2.5 规范操作流程操作前要详细阅读使用说明书，正确使用电测仪表；在使用中，遵循规定的操作程序和步骤，避免因为操作不当导致仪表损坏。
电测仪表测量不稳定的原因可能来自于电源质量、测量环境、故障传感器、设备老化以及操作不当等多方面；而要预防测量不稳定，需要从电源供应、测量环境、设备维护和操作规范等多个方面进行措施。

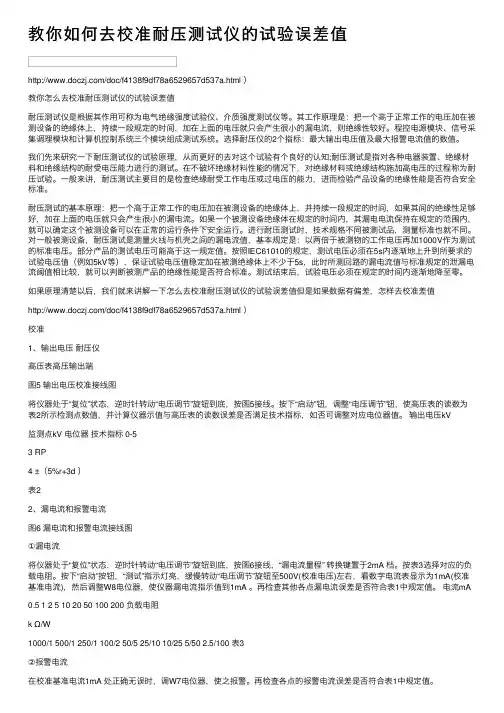

教你如何去校准耐压测试仪的试验误差值/doc/f4138f9df78a6529657d537a.html ）教你怎么去校准耐压测试仪的试验误差值耐压测试仪是根据其作⽤可称为电⽓绝缘强度试验仪、介质强度测试仪等。
