后张预制箱梁施工方案一、工程概况本合同段内K134+990小时尼奇4*20m中桥，下部采用双柱式墩，三柱式台，挖孔灌注桩基础，上部采用装配式部分预应力砼连续箱梁。
边跨边梁8片，边跨中梁8片，中跨边梁8片，中跨中梁8片。
箱梁钢筋直径》12mm者，均采用带肋螺纹钢筋；钢筋直径<12mm的钢筋，采用光圆钢筋，其中分别为R235和HR B 335，预应力钢铰线采用ASTMA417-97的规定，单根钢铰线公称直径©s15.2 mm,公称面积S=140mm抗拉标准强度RV=1866N/Pa，松驰率为2.5%,弹性模量Ey=1.95*105MPa 砼采用C50砼。
工程量如下:C50砼为663.9m3; I级钢筋为23506Kg; H 级钢筋为111290,4Kg。

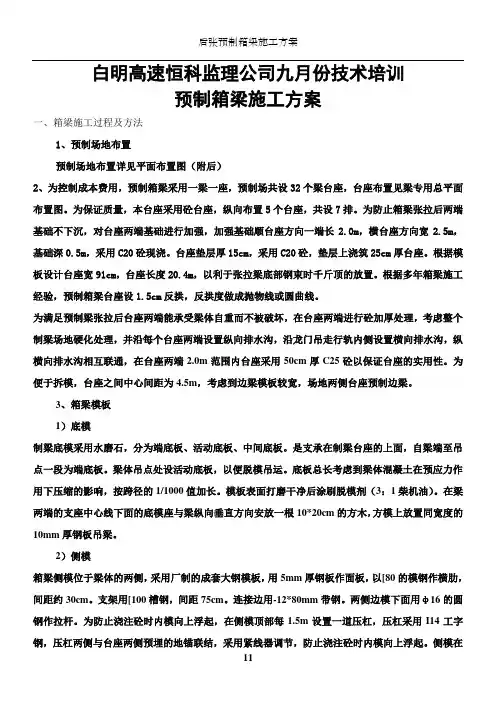

二、机械设备情况1、砼拌合机：2台2、门式起重机：MQ-5 1台3、电动油泵：2YBZ2-49 2台4、千斤顶：200吨穿心式千斤顶5、手拉葫芦；1吨2个6、压浆机：活塞式压浆机1套（包括制浆机）三、箱梁施工过程及方法1、预制场地布置预制场地布置详见平面布置图（附后）2、为控制成本费用，预制箱梁采用一梁一座，预制场共设32个梁台座，台座布置见梁专用总平面布置图。
为保证质量，本台座采用砼台座，纵向布置5个台座，共设7排。
为防止箱梁张拉后两端基础不下沉，对台座两端基础进行加强，加强基础顺台座方向一端长 2.0m,横台座方向宽2.5m,基础深0.5m,采用C20砼现浇。
台座垫层厚15cm, 采用C20砼，垫层上浇筑25cm厚台座。
根据模板设计台座宽91cm，台座长度20.4m,以利于张拉梁底部钢束时千斤顶的放置。
根据多年箱梁施工经验，预制箱梁台座设1.5cm反拱，反拱度做成抛物线或圆曲线。
为满足预制梁张拉后台座两端能承受梁体自重而不被破坏，在台座两端进行砼加厚处理，考虑整个制梁场地硬化处理，并沿每个台座两端设置纵向排水沟，沿龙门吊走行轨内侧设置横向排水沟，纵横向排水沟相互联通，在台座两端2.0m范围内台座采用50cm厚C25砼以保证台座的实用性。
为便于拆模，台座之间中心间距为 4.5m，考虑到边梁模板较宽，场地两侧台座预制边梁。
3、箱梁模板1）底模制梁底模采用水磨石，分为端底板、活动底板、中间底板。
是支承在制梁台座的上面，自梁端至吊点一段为端底板。
梁体吊点处设活动底板，以便脱模吊运。
底板总长考虑到梁体混凝土在预应力作用下压缩的影响，按跨径的1/1000值加长。
模板表面打磨干净后涂刷脱模剂（3：1柴机油）。
在梁两端的支座中心线下面的底模座与梁纵向垂直方向安放一根10*20cm的方木，方模上放置同宽度的10mm厚钢板吊梁。
2）侧模箱梁侧模位于梁体的两侧，采用厂制的成套大钢模板，用5mm厚钢板作面板，以［80的模钢作横肋，间距约30cm。
支架用［100槽钢，间距75cm。
连接边用-12*80mm带钢。
两侧边模下面用© 16的圆钢作拉杆。
为防止浇注砼时内模向上浮起，在侧模顶部每 1.5m设置一道压杠，压杠采用114工字钢，压杠两侧与台座两侧预埋的地锚联结，采用紧线器调节，防止浇注砼时内模向上浮起。
侧模在加工时，顶口应与台座一样设置向下的预拱度，以保证梁体厚度与设计相一致。
3）内模考虑到立模和拆模方便，又不易损坏，周转率咼。
米用4mm厚钢板作面板，带肋用-6*50mm带钢，连接边用-8*50mm带钢，骨钢用［80, 斜支撑及下部支撑用L5。
内模顶面设置子母口结构，方便在箱梁砼浇注完成后能够拆除模板。
为便于梁底板砼施工，在内模顶部每4米设置一个50cm*70cm的天窗便于下砼，天窗盖板采用活动钢板，在浇完底板砼后及时封闭盖板。
4）端模端模位于梁体的两端头，安装时连接在侧模上，端模需要两种型号。
第一种型号是与梁体模板同时支立的端模，其形状按张拉用锚固板的位置作成阶梯状；第二种型号是封端用端模，此端模在预施应力，管道压浆后支立，目的是封闭锚头和保证两体外型符合设计要求。
5）模板安装要求模板表面应干净光亮，拼合平整严密，模板之间用双面胶确保模板无漏浆缝隙。
立模后必须对板缝、上下拉杆、楔块、模板垂直度、长度等进行检查，确认模板安装结构尺寸准确、牢固后方可进行下一工序的施工。
4、钢筋施工1）普通钢筋施工本工程所用钢筋均集中在钢筋车间加工制作。
a.原材料要求1钢筋应具备原制造厂的质量证明书，运到工地后并应做抽样检查。
检查试验合格后方可使用。
2、钢筋原材料应分型号堆码，架离地面30厘米，以防雨水锈蚀。
3、各类进场钢筋均需设置产品标识牌，上面注明钢筋型号、数量、进货日期、试验结果。
b.钢筋加工（钢筋除锈、调直、下料）钢筋加工及焊接与一般工程钢筋加工方法相同，应严格按规范及施工设计图纸施工。
1钢筋的弯制和末端的弯钩应按设计要求施工。
如图中未作规定，应按规范要求，圆钢筋弯回形钩，螺纹钢筋弯成垂直钩。
钢筋弯制采用钢筋弯曲机操作，箍筋可采用人工弯制。
弯制钢筋时宜从中部开始逐步弯向两端，弯钩应严格按设计要求一次弯制成型。
2、钢筋下料前按图计算下料长度，并考虑到焊接接头的位置以及焊接方法、焊接长度（钢筋焊接下料长度较焊接设计长度长出2cm）,保证成型钢筋满足焊接要求。
热轧钢筋采用闪光对焊或电弧焊。
所有焊工应在开始工作之前考核和试焊，合格后持证上岗。
所有焊点应彻底检查。
钢筋的纵向焊接，采用手工电弧焊。
电弧焊接和绑扎接头与钢筋弯曲处的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。
3、钢筋加工允许偏差见下表钢筋加工允许偏差C.钢筋安装钢筋安装与一般工程钢筋安装相同，钢筋保护层采用商品塑料垫块，底模上采用承重型方墩形垫块，垫于底模上，边墙上采用商品塑料圆形垫块，卡于侧墙最外层钢筋上。
制梁钢筋安装应严格满足下表的要求钢筋安装要求满足的误差表2）预应力筋施工钢绞线及锚具的技术要求a.表面质量钢绞线进场时应进行表面质量的检查，其表面不得有降低钢绞线与砼粘拉力的润滑剂、油渍等物质，允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。
锚具夹片表面不得有裂纹，尺寸应符合设计要求。
b.技术要求钢绞线采用符合GB5224-2019标准的高强度、低松弛的©j15.24mm钢绞线，标准强度R y h二1860Mpa,在20C应用70%破断荷载, 连续1000h松弛值w 2.5%。
钢绞线还应作拉力试验检验其抗拉强度及伸长率。
锚具采用OVM15-3、OVM15-4和OVM15-5，锚具进场后应作硬度和静载锚固性能试验，合格后方能使用。
下料:钢绞线下料前应调直，计算好钢绞线的下料长度，在切割口的两侧各5cm 处先用铅丝绑扎，然后用切割机切割。
切割后应立即将切割口用胶带缠紧，以防松散，并在胶带上写上编号，以备编束用。
编束:钢绞线编束应在地坪上进行，使钢绞线平直。
每束内各根钢绞线应编号并按照顺序摆放，每隔1m用22#铅线捆扎。
本项目小箱梁钢绞线编束有三种：一种3根，一种4根，一种5根，均编为实心束。
波纹管安装：穿预应力筋用波纹管，应在安装普通钢筋的同时进行预埋，其中心轴线应严格与预应力钢绞线束轴线一致，其位置采用定位箍筋控制。
定位箍筋在波纹管的直线段上每1m 一道，线段上每0.5m —道。
根据设计施工图箍筋采用井字形钢筋，卡住波纹管，以免在砼振捣时使波纹管偏离位置，定位钢筋的制作图示如下图所示。
顶板负弯矩波纹管预埋时其长度应超出梁端模10~15cm以便接长和防止时间长波纹管因锈蚀而折断。
管道接头处应采用比被接管道大一个级别的波纹管套住，其长为被接管道直径的5~7倍，并用胶带包严，以防漏浆。
接头应设在管道的直线部位，接头区避免弯曲。
点焊穿束:将编好的钢绞线束的一端用©4铁丝捆扎栓牢作索引线，拉线索引线直至孔两端均露出所需工作长度。
穿束过程中，钢束不得转动，应平直通过孔道。
穿出后，检查两端钢绞线的编号，其位置是否对应正确，如不正确应调整一致。
穿束后，钢束应能在管道内自由地滑动，否则应继续查明原因，采取措施。
5、梁体砼配料、浇注、刷毛、拆模、养护砼浇注前应对箱梁预埋筋（伸缩缝预埋筋、防撞墙预埋筋）进行检查，保证预埋钢筋位置、数量及型号准确、无误。
a.配料预应力混凝土配料除符合普通混凝土有关规定外，还应符合下述要求：应选择合理、经济的配合比。
配置用细骨料宜使用级配良好的中砂，细度模数不小于2.6，含泥量应小于1%;配置用粗骨料应使用质地坚硬、级配良好的碎石，骨料的抗压强度比所配置的砼强度高50%以上，含泥量应小于0.5%,针片状颗粒含量应小于5%，骨料的最大粒径宜小于20mm;水泥用量不宜超过500kg/m3。
可加入适量的减水剂（塑化剂）、缓凝剂，以达到易于浇注、早强、节约水泥的目的。
其掺量由实验确定。
但拌合料不得掺有引气剂和各种氯盐。
b.砼浇注梁体砼浇注的顺序：先浇注梁底板，再两侧均匀对称浇注腹板，再后浇注顶板及翼板砼。
底板砼料由内模天窗进入，振捣采用© 50插入式振捣棒振捣砼。
当底板砼浇注5~8米后，开始同时对称浇注两侧腹板砼，其浇注方法采用斜向分层法浇注，在腹板砼初凝前浇注顶板砼。
在浇注顶板砼进应特别注意顶板负弯矩张拉锚具位置砼的振捣，且应保证张拉槽模板不位移，防止张拉槽上浮或槽内留有砼。
砼浇筑前还应注意校正和检查支座钢板，端部锚固板，波纹管以及预埋件的位置和数量等。
振捣时避免振动器碰撞波纹管、预埋件模板保证其位置和尺寸。
砼应为缓凝，砼采用搅拌站集中搅拌，砼运输车运送。
砼应拌和均匀、颜色一致，不得有离析和泌水现象。
严格控制砼拌和时间和入模后的振动时间，为保证箱梁腹板砼的振捣质量，在侧模上沿波纹管走向，每1.2米设一对附着式振捣器，其余部位采用插入式振动器振捣，振捣时注意振动器不能碰撞钢筋、波纹管和模板，振动时间和次数依照砼密实来调整，密实的砼标准为砼不再下沉，无气泡上升，表面泛浆。
砼浇筑时应连续进行，因故必须间断时，其间断时间应不小于前层砼的初凝时间。
施工过程中，必须密切注意底板砼是否由梁体底角流出，然后决定施工是否向前推行，同时注意侧板砼不宜浇注太快，防止底板砼上浮，底板和侧板砼浇注完成后，将顶部预留槽用预留滑动模板封好，并及时整平、收浆。
C、刷毛、梁板表面处理：当梁体顶板砼振捣完成后应及时用木抹进行平整处理，平整时采用水平尺量测，保证梁顶砼面的平整度以及横坡度；在砼初凝前用钢抹再次收抹以减少砼的收缩裂缝。
顶板砼初凝后、终凝前，使用钢刷进行刷毛，将梁顶的浮浆刷掉、清扫并用洁净水冲刷干净。
刷毛的梁顶面应平整粗糙、石料露出三分之一。
D、拆模拆模的好坏涉及到预制梁砼的外观质量和模板的周转使用。
当梁体砼浇注完成达到拆模强度，即可拆除箱梁内外模。
外模拆除先拆除外侧边模，再拆除上翼缘外边的小梳状板。
外模拆除采用龙门吊配合。
内模采用人工进行拆除。
